DC motor speed control Using Back-EMF for Feedback with MCU Arduino UNO

ทดลองอีก 1 โครงงานกับการควบคุมความเร็วมอเตอร์กระแสตรง (DC Motor) ด้วยการใช้สัญญาณค่าแรงดันย้อนกลับ (Back-EMF) ของตัวมอเตอร์ในการป้อนกลับความเร็วเพื่อให้เราสามารถควบคุมได้คงที่ และเป็นอีกหนึ่งเทคนิคของการป้อนกลับความเร็วที่ ใช้อุปกรณ์น้อย ประหยัดค่าใช้จ่ายและออกแบบได้ไม่ยากนัก

DC motor speed control Using Back-EMF

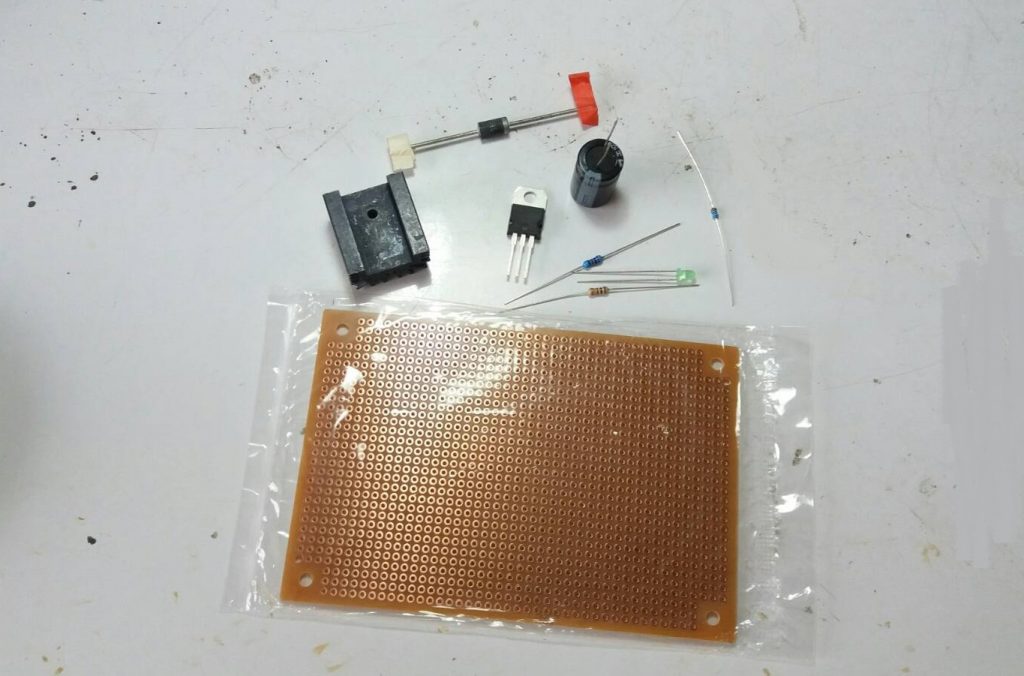

รูปที่ 1 เตรียมอุปกรณ์ที่ใช้ในการขับตัวมอเตอร์กระแสตรง

จากในรูปที่ 1 เป็นการเตรียมอุปกรณ์ที่ใช้ในการขับตัวมอเตอร์กระแสตรง ซึ่งในที่นี้จะใช้แผ่นวงจรพิมพ์ (PCB) อเนกประสงค์เพื่อให้ประกอบวงจรได้เร็วขึ้น ใช้มอสเฟตเป็นตัวขับกำลังให้กับมอเตอร์และมีฮีตซิ้งสำหรับระบายความร้อนเล็กน้อย

DC motor speed control Using Back-EMF

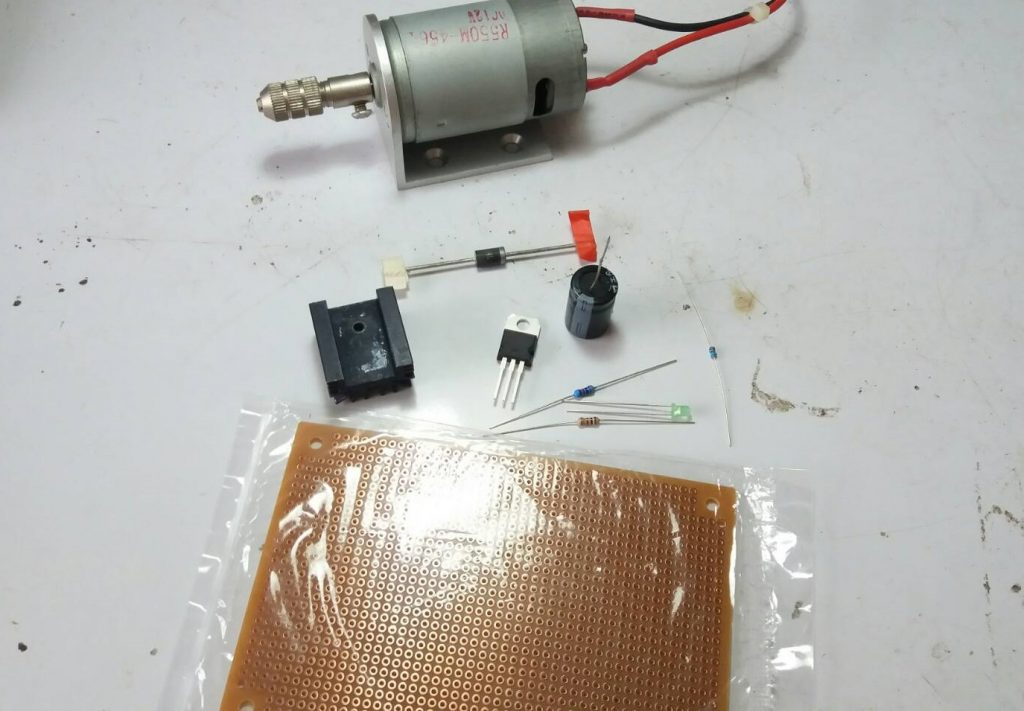

รูปที่ 2 มอเตอร์สำหรับทดลองจะใช้ขนาดเล็ก

รูปที่ 2 มอเตอร์สำหรับทดลองจะใช้ขนาดเล็ก (ประมาณ 36 วัตต์) เพื่อเป็นแนวความคิดเบื้องต้น และสังเกตการทำงานของระบบ รวมทั้งพฤติกรรมที่เกิดขึ้นด้วยการควบคุมความเร็วด้วยเทคนิคนี้กัน

DC motor speed control Using Back-EMF

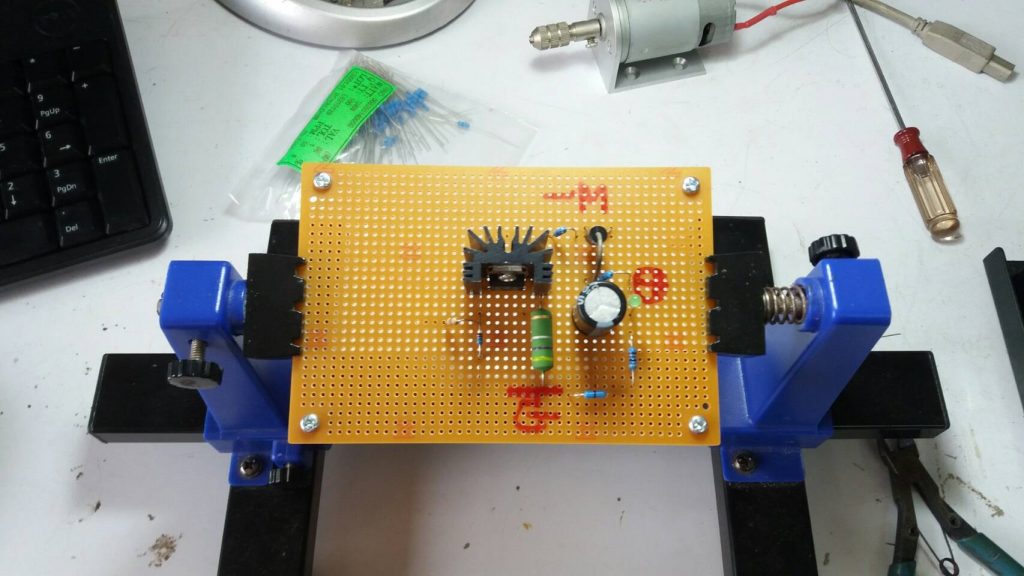

รูปที่ 3 เริ่มประกอบวงจรขับกำลังมห้มอเตอร์

รูปที่ 3 ประกอบในส่วนของตัวต้านทานตรสจจับกระแสขนาด 0.47R วงจรรับค่าแรงดันย้อนกลับโดยออกแบบให้เหมาะสมกับค่าแรงดันที่ป้อนให้ตัวมอเตอร์ รวมทั้งช่วงแรงดันที่เกิดขึ้นในสูงสุดและต่ำสุดสำหรับป้อนให้กับตัวประมวลผล Arduino UNO ที่ขาอะนาลอกอินพุต

DC motor speed control Using Back-EMF

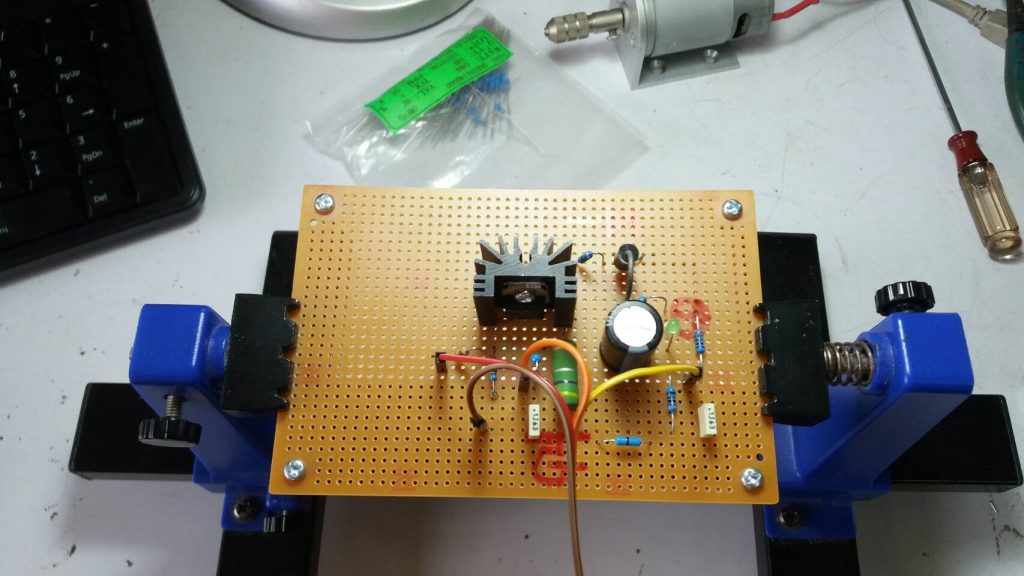

รูปที่ 4 ใช้สายไฟเชื่อมต่อระหว่างบอร์ดขับมอเตอร์กับบอร์ดประมวลผล Arduino UNO

จากนั้นในรูปที่ 4 ใช้สายไฟเชื่อมต่อระหว่างบอร์ดขับมอเตอร์ที่เราสร้างขึ้น กับบอร์ดประมวลผล Arduino UNO เพื่อให้เชื่อต่อกันได้ง่าย ซึ่งจะประกอบด้วย สายกราวด์ (GND) สายรับสัญญาณควบคุมพัลซ์วิดมอดูเลต (PWM Drive Signal) สายรับสัญญาณแรงดันที่เกิดขึ้นจากกระแสที่ไหลผ่านตัวมอเตอร์ (Im) และสายส่งสัญญาณค่าแรงดันย้อนกลับ (Vback-emf)

DC motor speed control Using Back-EMF

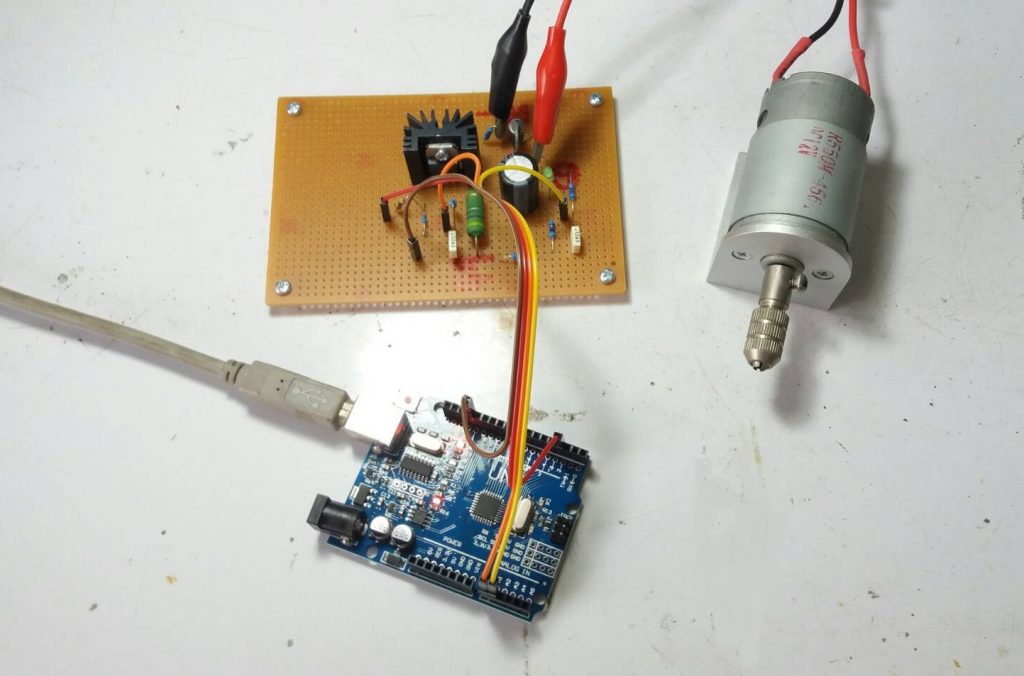

รูปที่ 5 การต่อวงจรเข้าด้วยกันระหว่าบอร์ดขับมอเตอร์ บอร์ดประมวลผล และตัวมอเตอร์

รูปที่ 5 จะเป็นลักษณะการต่อวงจรเข้าด้วยกันระหว่าบอร์ดขับมอเตอร์ บอร์ดประมวลผล และตัวมอเตอร์ที่จะใช้ในการทดลอง โดยสัญญาณควบคุมพัลซ์วิดมอดูเลต PWM Drive Signal จะเข้าที่ขา 3 ของบอร์ดประมวลผล สัญญาณตรวจจับกระแสที่ไหลผ่านตัวมอเตอร์ (Im) เข้าที่ขา A0 สัญญาณค่าแรงดันย้อนกลับ (Vback-emf) เข้าที่ขา A1 และขากราวด์ต่อถึงกัน

DC motor speed control Using Back-EMF

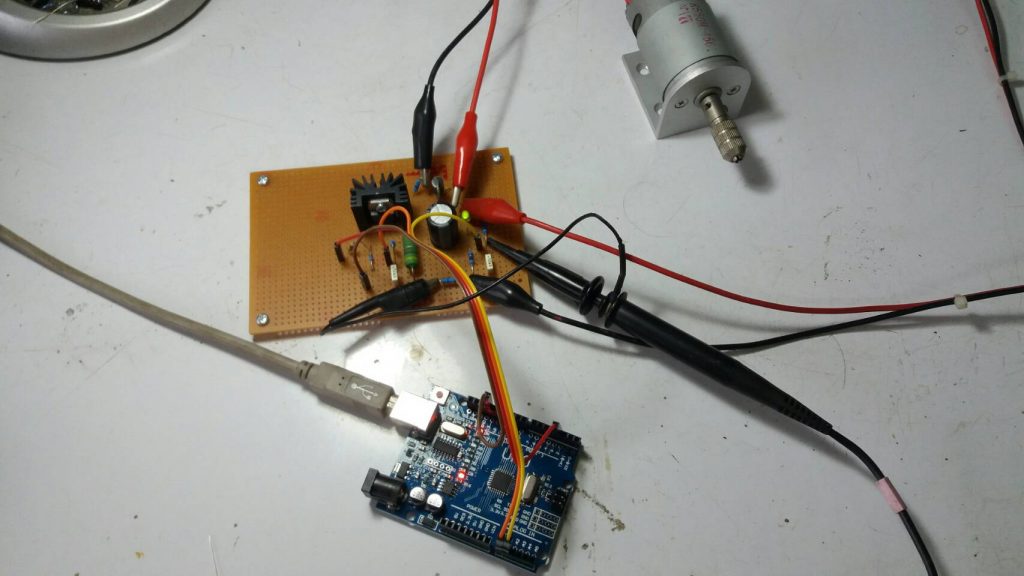

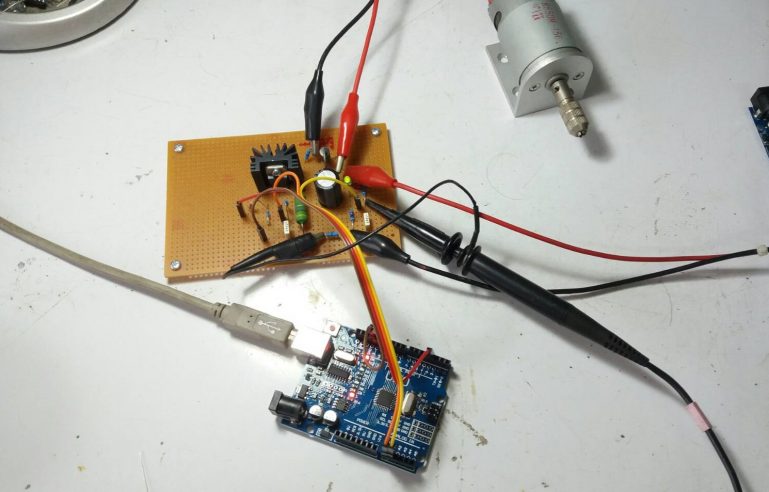

รูปที่ 6 แสดงลักษณะการต่อไฟเลี้ยงและการวัดสัญญาณด้วยออสซิลโลสโคป

ในรูปที่ 6 ถัดมาเป็นลักษณะของการต่อไฟเลี้ยงให้กับวงจร การใช้สายวัดสัญญาณด้วยออสซิลโลสโคปในการตรวจจับสัญญาณที่เกิดขึ้นเบื้องต้น

DC motor speed control Using Back-EMF

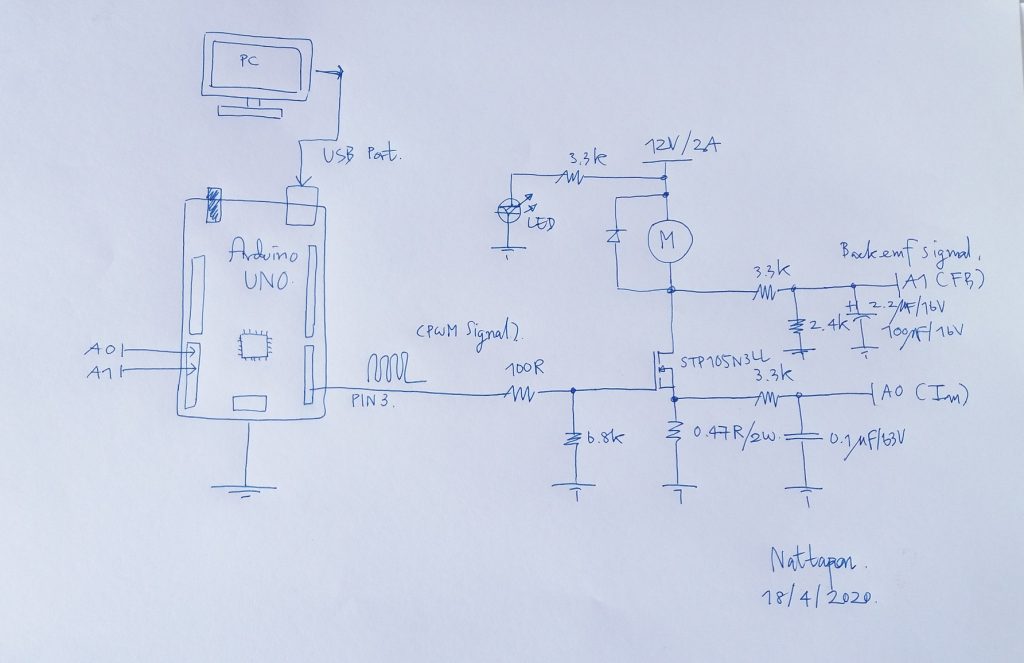

รูปที่ 7 วงจรการต่อใช้งานทั้งหมดสำหรับโครงงาน

สำหรับในรูปสุดท้ายที่ 7 จะเป็นวงจรการต่อใช้งานทั้งหมดสำหรับโครงงานนี้ เพื่อให้เข้าใจได้ง่ายยิ่งขึ้นและสามารถนำไปประยุกต์ใช้งานอื่นๆ ได้ตามความเหมาะสม

สุดท้ายนี้จะเป็นวิดีโอลักษณะการทดลองต่างๆ ที่เกิดขึ้น จากการทดลองนี้ จะเห็นลักษณะของสัญญาณและผลของการตอบสนองการทำงาน ด้วยการควบคุมความเร็ว โดยการใช้เทคนิครับค่าแรงดันย้อนกลับ (Back-EMF) แทนการใช้เอ็นโค้ดเดอร์ที่เราจะเห็นกันทั่วไป สำหรับให้ตัวมอเตอร์ปรับความเร็วตามค่าที่ต้องการควบคุมได้ถูกต้อง
