Voltage-to-Frequency Converter based on Arduino UNO

โครงงานนี้เป็นการทดลองใช้บอร์ดควบคุม Arduino UNO ทำหน้าที่เป็นตัวแปลงสัญญาณอินพุตแรงดันกระแสตรงให้เป็นความถี่ทางด้านเอาต์พุต (Voltage-to-Frequency Converter) ด้วยการเขียนโปรแกรมควบคุมการทำงานให้กับบอร์ด Arduino UNO สำหรับเป็นแนวทางการทดลองเพื่อนำไปประยุกต์ใช้งานต่างๆ อีกแบบหนึ่ง

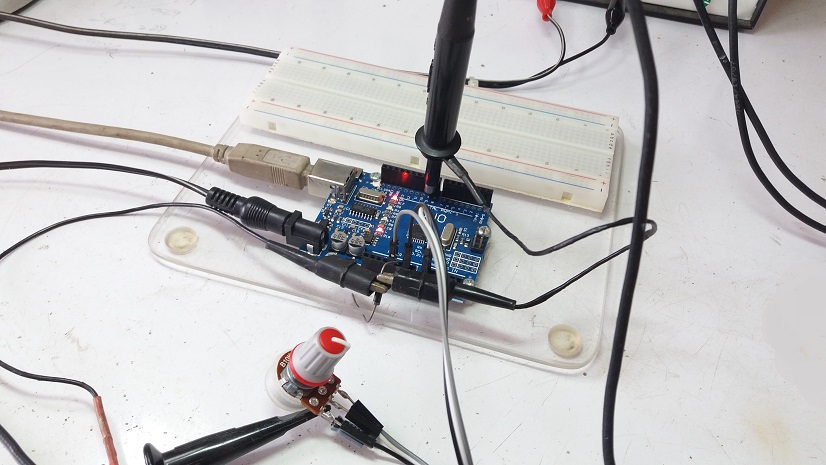

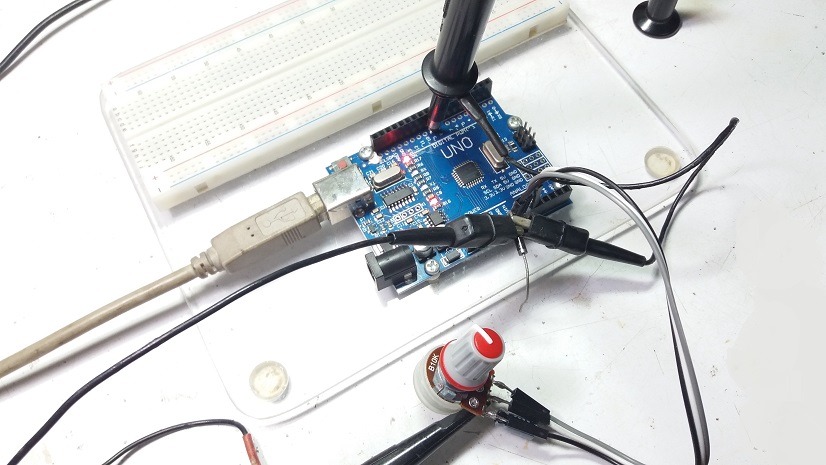

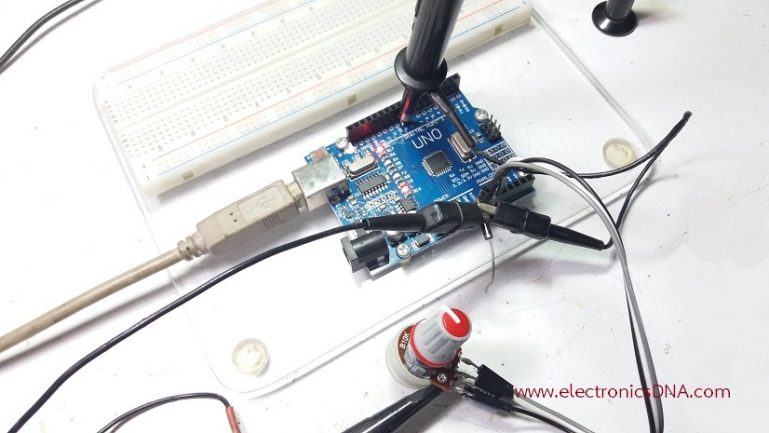

Voltage-to-Frequency Converter based on Arduino UNO — รูปที่ 1 ลักษณะการทดลองวงจรแปลงแรงดันอินพุตกระแสตรงให้เป็นความถี่

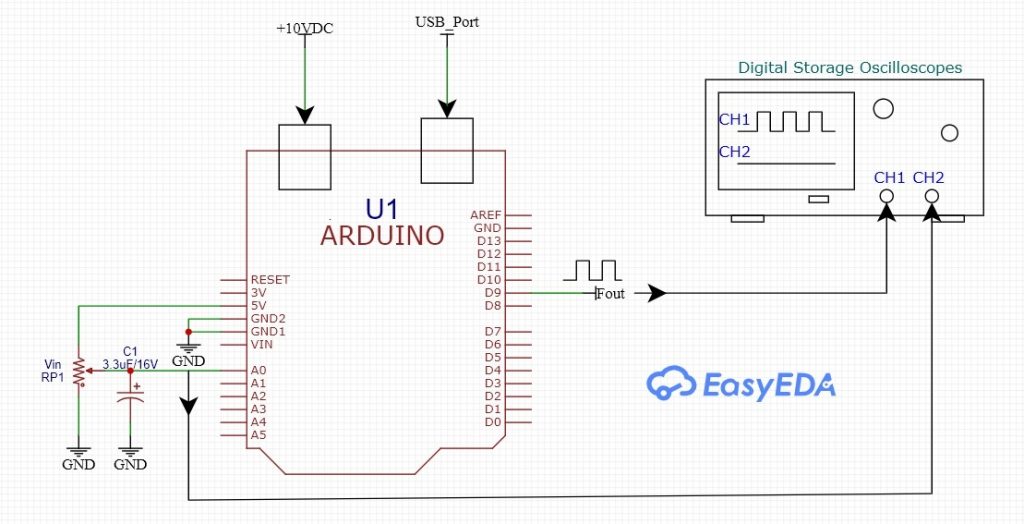

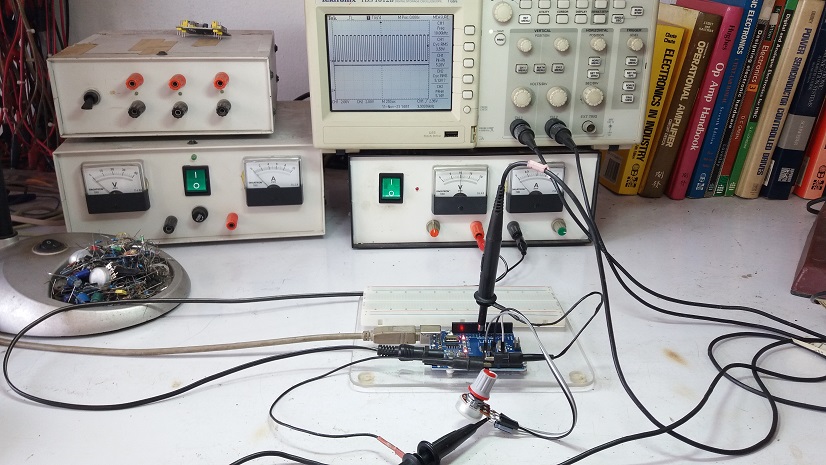

รูปที่ 1 แสดงลักษณะการทดลองวงจรแปลงแรงดันอินพุตกระแสตรงให้เป็นความถี่ โดยใช้บอร์ดควบคุม Arduino UNO เป็นตัวประมวลผล ซึ่งจะใช้ตัวต้านทานปรับค่า (VR) สำหรับทดลองปรับค่าแรงดันอินพุตส่งไปยังขา A0 และสัญญาณเอาต์พุตจะจ่ายออกมาจากบอร์ด Arduino UNO ที่ขา D9

/*
        Voltage to Frequency Converter Based on Arduino UNO
        Vi = 0-5V  @A0 Adj Frequency
        PWMout  = D9 [PWM Signal Duty cycle 50%]
        Fout = 10Hz-10kHz
        R&D By : www.electronicsDNA.com
        Date : 8-11-2023 (V.0)
 */

#include <PWM.h>

int  PWMpin = 9;       // PWM Driver Signal
int  Voltage_IN = 0;
long frequency = 0;    // Set frequency (in Hz)
long Output_Fs = 0;

void setup()
{
  //initialize all timers except for 0, to save time keeping functions
  InitTimersSafe();
  Serial.begin(9600);
  //sets the frequency for the specified pin
  bool success = SetPinFrequencySafe(PWMpin,frequency);

  if(success) {
    pinMode(13, OUTPUT);
    digitalWrite(13, HIGH);
    delay(300);
    digitalWrite(13, LOW);
    delay(300);
  }
 }

void loop()
{
        Voltage_IN = analogRead(A0);
        Serial.print("  Vi = ");
        Serial.print(Voltage_IN);

        Output_Fs = Voltage_IN;

    if (Output_Fs>1000) {Output_Fs = 1000;}
    if (Output_Fs<10)   {Output_Fs = 1;}

       frequency = Output_Fs*10;
       bool success = SetPinFrequencySafe(PWMpin,frequency);
       pwmWrite(PWMpin,128);

       Serial.print(", F output = ");
       Serial.print(frequency);
       Serial.println("Hz ");
       delay(300);
 }

อธิบายโปรแกรมการทำงานคือในส่วนแรกจะเป็นการประกาศค่าตัวแปรสำหรับการประมวลผลและเรียกใช้ไลบารี (#include <PWM.h>) สามารถดาวน์โหลดได้จากคำอธิบายข้างล่างนี้ ในส่วนที่สองจะเป็นการกำหนดขาใช้งานและฟังก์ชั่นการสร้างสัญญาณพัลซ์วิดมอดูเลตชั่น bool success = SetPinFrequencySafe(PWMpin,frequency); รวมถึงการสื่อสารผ่านพอร์ตอนุกรมด้วยคำสั่ง Serial.begin(9600);

ในส่วนที่สามจะเป็นการอ่านค่าแรงดันอินพุต Voltage_IN = analogRead(A0); จากนั้นจะทำการตรวจสอบค่าที่อ่านได้ให้อยู่ในช่วงที่กำหนด if (Output_Fs>1000) {Output_Fs = 1000;} และ if (Output_Fs<10) {Output_Fs = 1;} คือถ้าค่าที่อ่านได้มากกว่า 1000 จะกำหนดให้ค่าตัวแปร Output_Fs เท่ากับ 1000 และถ้าค่าที่อ่านได้น้อยกว่า 10 จะกำหนดให้ค่าตัวแปร Output_Fs เท่ากับ 10 เมื่อได้ค่าที่ต้องการก็จะนำมาคูณ 10 ด้วยคำสั่ง frequency = Output_Fs*10; แล้วนำผลที่ได้ไปใช้ในฟังก์ชั่น bool success = SetPinFrequencySafe(PWMpin,frequency); จากนั้นจะกำหนดค่าดิวตี้ไซเกิลให้มีค่าประมาณ 50% ด้วยคำสั่ง pwmWrite(PWMpin,128); แล้วแสดงผลผ่านพอร์ตอนุกรมด้วยคำสั่ง Serial.print(“, F output = “); นั้นเอง

Download Arduino Library —> PWM.h

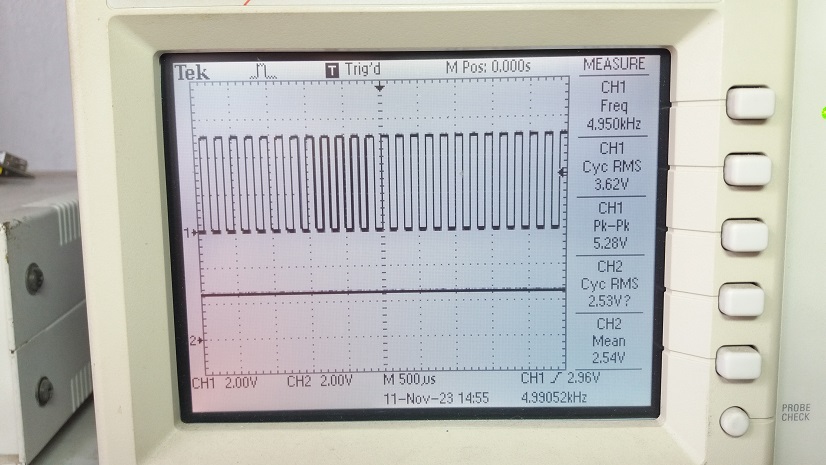

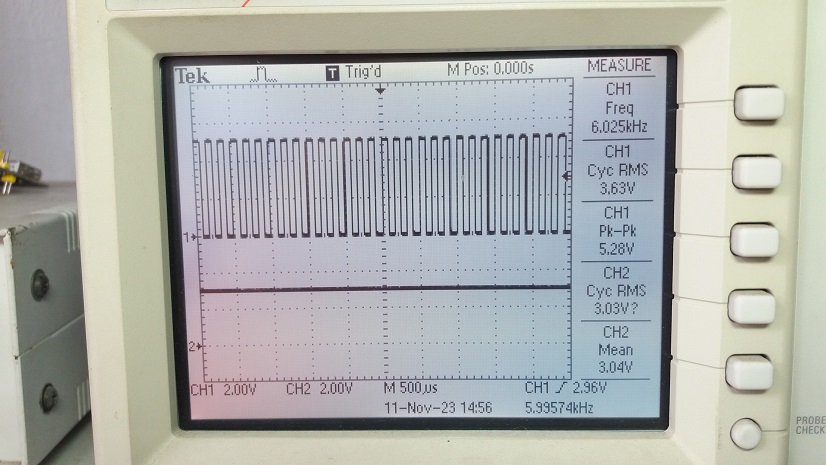

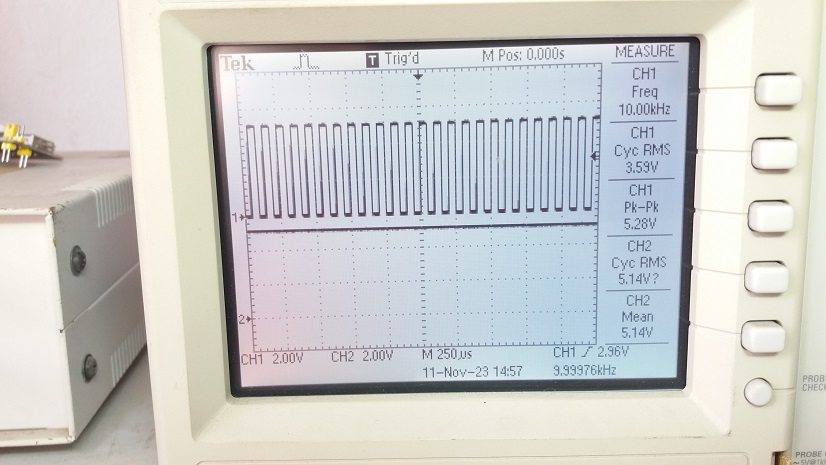

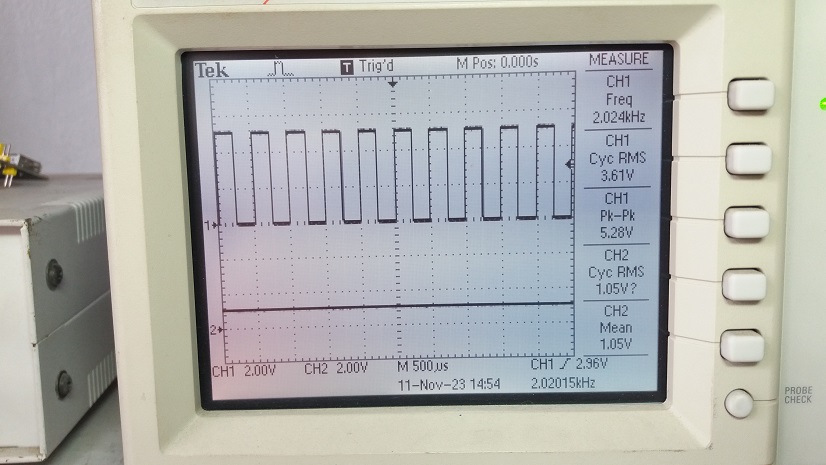

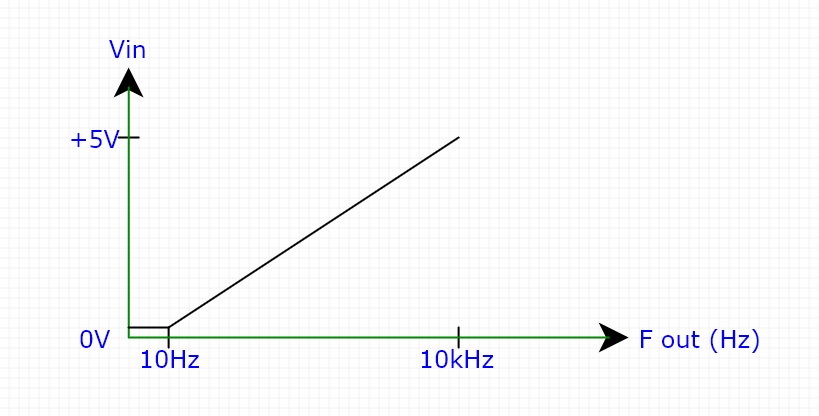

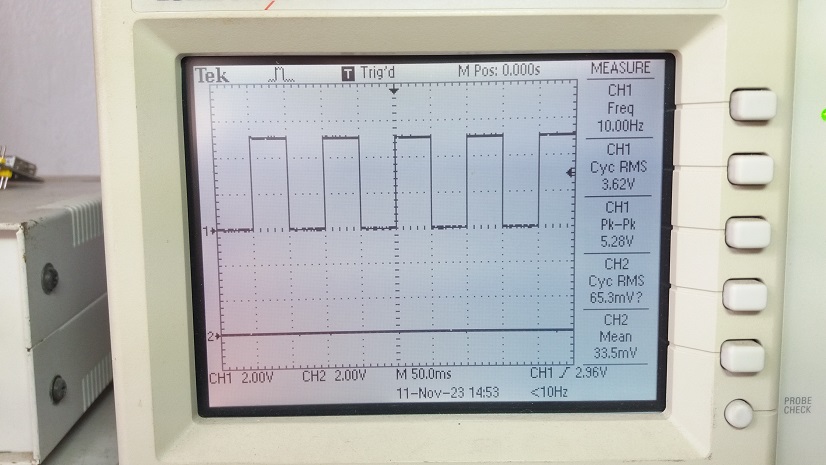

ในรูป 2 ถึงรูปที่ 6 แสดงผลการทดลองเมื่อป้อนแรงดันอินพุตกระแสตรงค่าต่างๆ ที่ตำแหน่งช่องวัดสัญญาณที่ 2 (CH2) และสังเกตความถี่ทางด้านเอาต์พุตที่เกิดขึ้นตำแหน่งช่องวัดสัญญาณที่ 1 (CH1) โดยผลการทดลองที่ได้จะเป็นสัดส่วนเชิงเส้นระหว่างกันในช่วงที่กำหนดดังรูปที่ 7

สำหรับการทดลองนี้เป็นการนำบอร์ดควบคุม Arduino UNO มาทำหน้าที่แปลงจากสัญญาณอินพุตที่เป็นไฟฟ้ากระแสตรงให้เป็นความถี่เอาต์พุตในย่านที่เราต้องการ (Voltage-to-Frequency Converter) ซึ่งก่อนหน้านี้ได้นำเสนอเนื้อหาเกี่ยวกับการใช้ไอซีไว้บ้างแล้ว และเนื้อหาในตอนต่อไปจะเป็นการใช้บอร์ดควบคุม Arduino UNO มาแปลงจากสัญญาณความถี่ทางด้านอินพุตให้เป็นไฟฟ้ากระแสตรงที่เอาต์พุต (Frequency-to-Voltage Converter) กันอีกแบบหนึ่งครับ.
