Frequency to Voltage Converter with Arduino UNO

สำหรับโครงงานนี้เป็นการนำบอร์ดควบคุม Arduino UNO มาทำหน้าที่เป็นตัวแปลงสัญญาณอินพุตในลักษณะความถี่ให้เป็นแรงดันไฟฟ้ากระแสตรงทางด้านเอาต์พุต (Frequency-to-Voltage Converter) ต่อจากเนื้อหาตอนที่ผ่านมา (คลิกอ่าน Voltage-to-Frequency Converter based on Arduino UNO) โดยในการทดลองโครงงานนี้จะใช้อุปกรณ์ต่อร่วมต่างๆ น้อยมาก และสามารถปรับแต่งการทำงานด้วยการพัฒนาโปรแกรมใหม่ตามที่ต้องการ

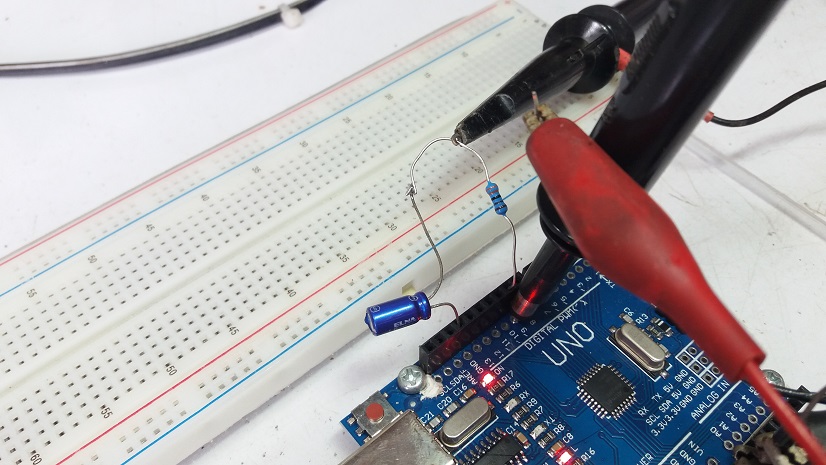

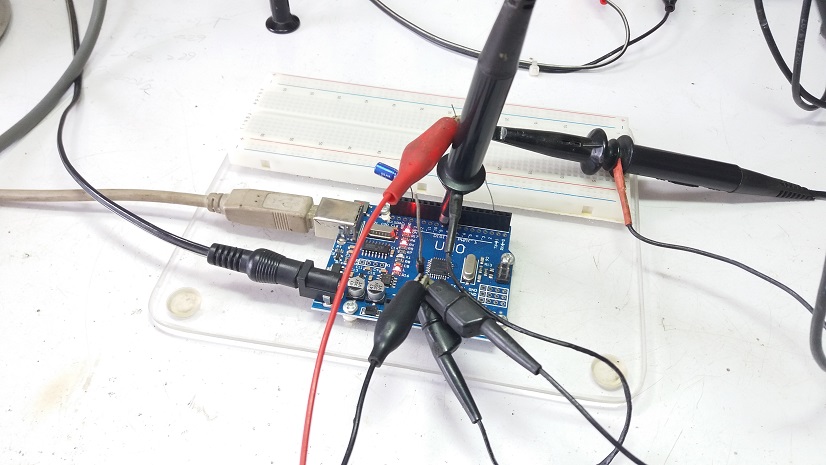

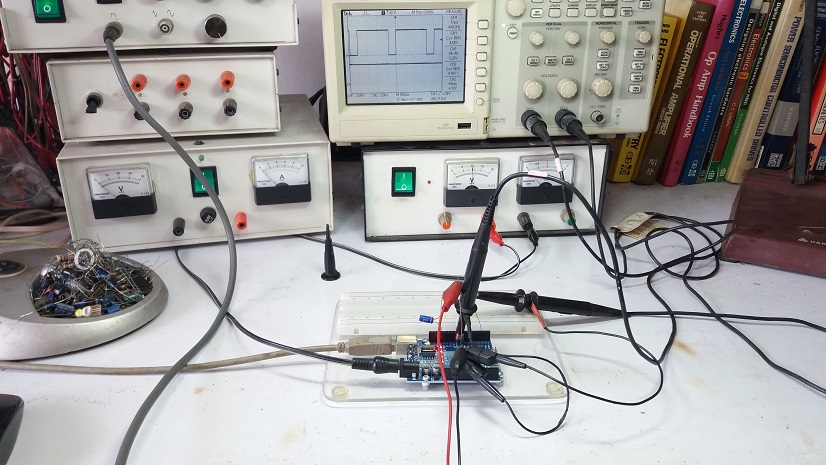

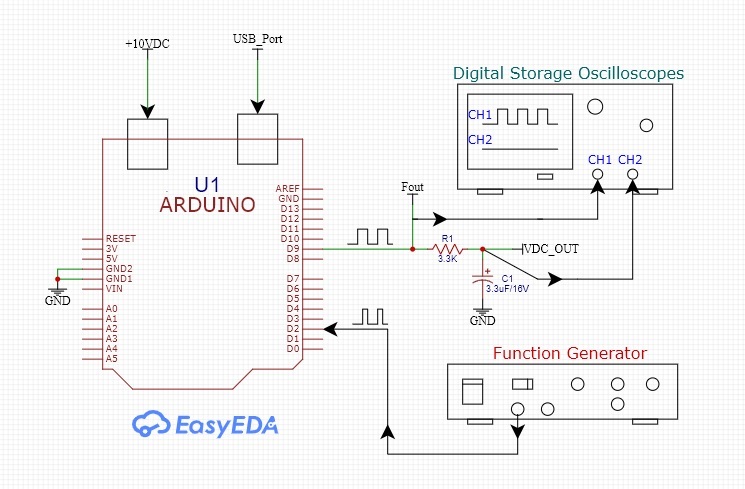

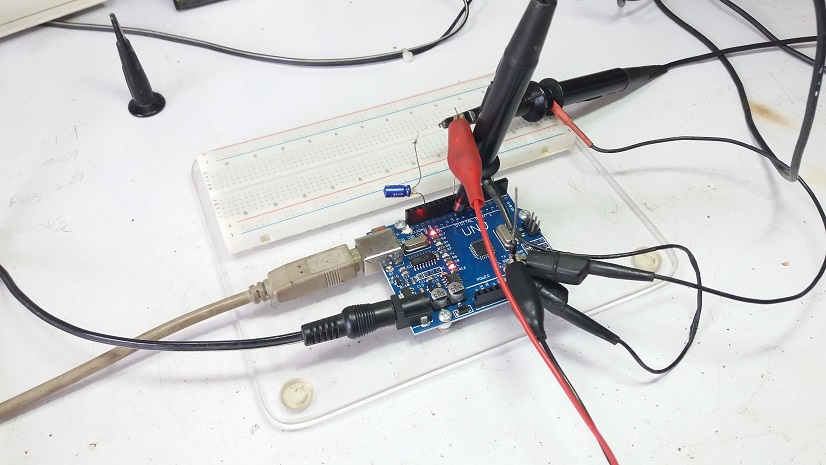

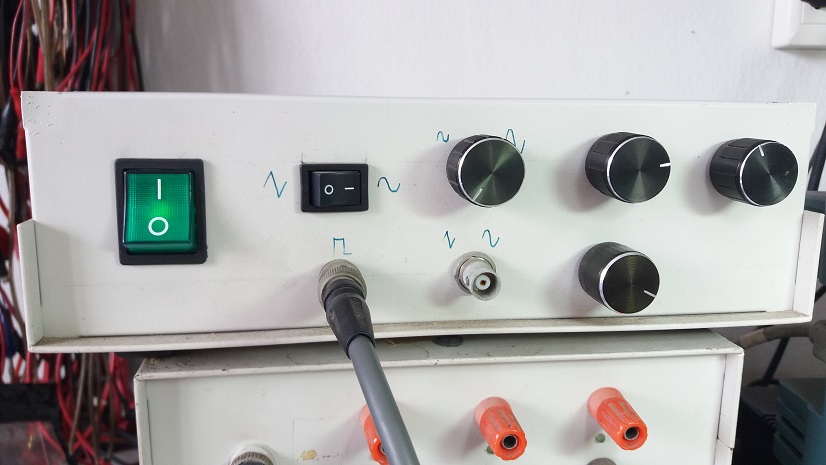

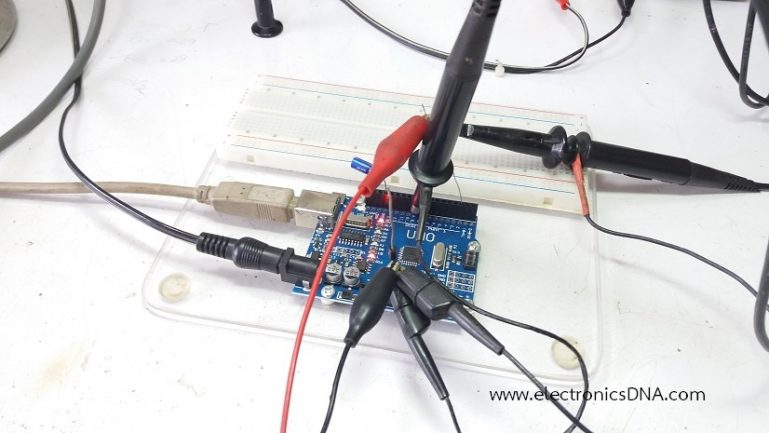

ในรูปที่ 1 ถึงรูปที่ 3 แสดงการต่อวงจรต้นแบบสำหรับการทดลองทั้งหมด และในส่วนของการต่อวงจรฟิลเตอร์ (RC Filter) อย่างง่ายด้วยดัวต้านทาน (R) และตัวเก็บประจุ (C) เปลี่ยนสัญญาณพัลซ์วิดธ์มอดูเลตชั่นที่เอาต์พุตให้เป็นแรงดันไฟฟ้ากระแสตรงเอาต์พุต

  /*
    Arduino Code for Frequency to Voltage Converter based on Arduino UNO

    MCU : Arduino UNO
    Signal input : D2 [Square wave]
    PWM output : D9 filter by R=3.3K,C=10uF/16V
    Dev by : www.electronicsdna.com
    Date : 12-11-2023 (V.0)
  */

 int PWMinput = 2;
 int time_H;
 int time_L;
 float val;
 float t_period;
 float Frequency;

 void setup() {
   pinMode (PWMinput,INPUT_PULLUP);
   Serial.begin (9600);
   pinMode(9,OUTPUT);  // PWM Output Signal
 }

 void loop() {

     time_H = pulseIn(PWMinput,HIGH);
     time_L = pulseIn(PWMinput,LOW);
     t_period = time_H+time_L;
     t_period = t_period/1000;
     Frequency = 1000/t_period;
     Serial.print(" F input = ");
     Serial.print(Frequency);
     Serial.println(" Hz ");

     if (Frequency>10000) {Frequency = 10000;}
     if (Frequency<100)   {Frequency = 100;}

     val = map(Frequency, 100,10000, 0,255);
     analogWrite(9, val);
     delay(100);
   }

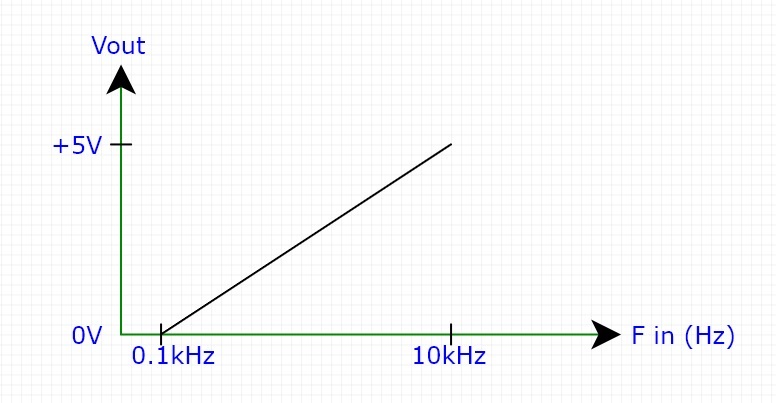

โปรแกรมการทำงานข้างบนอธิบายคร่าวๆ ดังนี้คือ ในส่วนแรกจะเป็นการกำหนดค่าตัวแปรต่างๆ สำหรับอ่านค่าสัญญาณสำหรับพัลซ์ด้านบวกและด้านลบ การอ่านค่าความถี่ที่ได้และกำหนดให้ขา D2 (PWMinput = 2; ) รับสัญญาณความถี่อินพุต ในส่วนที่สองเป็นการกำหนดโหมดให้กับขาอินพุต D2 แบบพูลอัพภายในชิฟและกำหนดขาเอาต์พุต D9 รวมทั้งกำหนดใช้พอร์ตสื่อสารอนุกรมที่ความเร็ว 9600 (Serial.begin (9600);) ในส่วนที่สามเป็นการอ่านค่าสัญญาณสำหรับพัลซ์ด้านบวก (time_H) และด้านลบ (time_L) ด้วยคำสั่ง time_H = pulseIn(PWMinput,HIGH); จากนั้นนำค่าที่อ่านได้มาคำนวณเป็นความถี่ด้วยคำสั่ง Frequency = 1000/t_period; เมื่อได้แล้วเราจะกำหนดช่วงความถี่ต่ำสุด (100Hz) และสูงสุด (10000Hz) จากนั้นจะใช้คำสั่ง val = map(Frequency, 100,10000, 0,255); เพื่อปรับสัดส่วนของค่าความถี่ที่ได้และข้อมูลสำหรับกำหนดความกว้างพัลซ์ในช่วง 0-255 สำหรับส่งต่อมายังคำสั่ง analogWrite(9, val); นั้นเอง

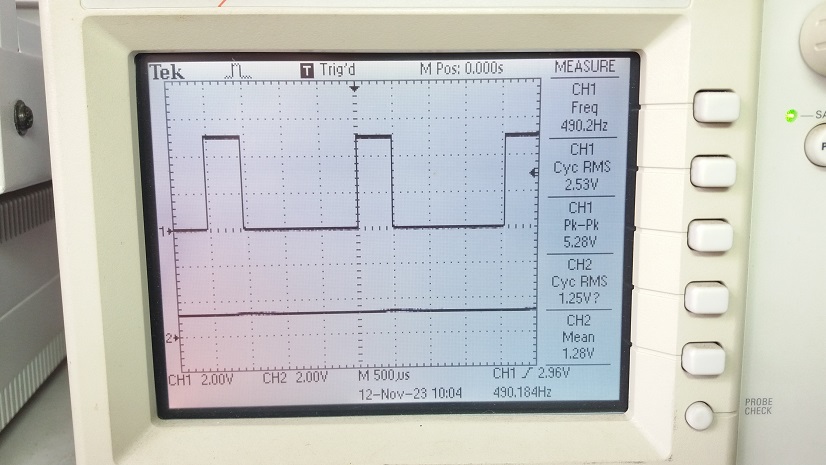

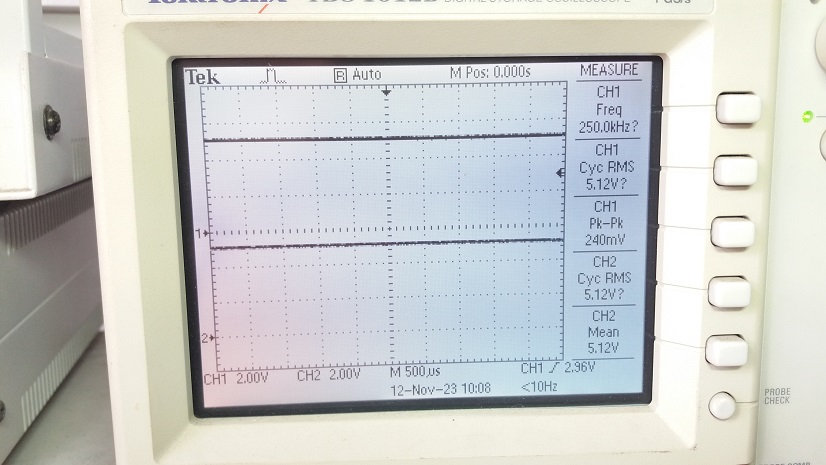

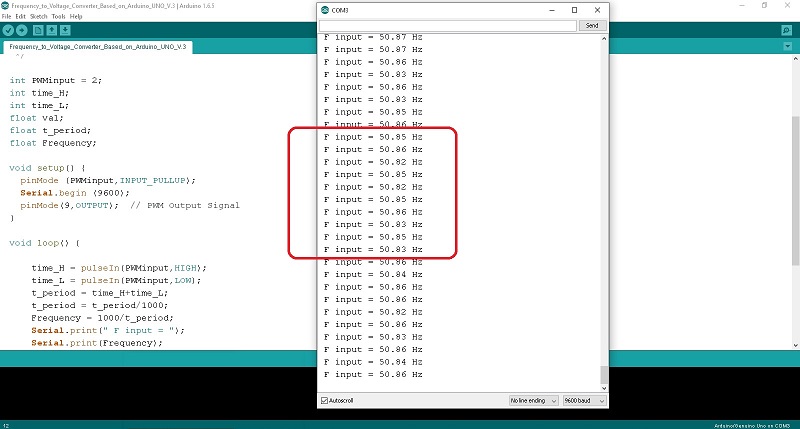

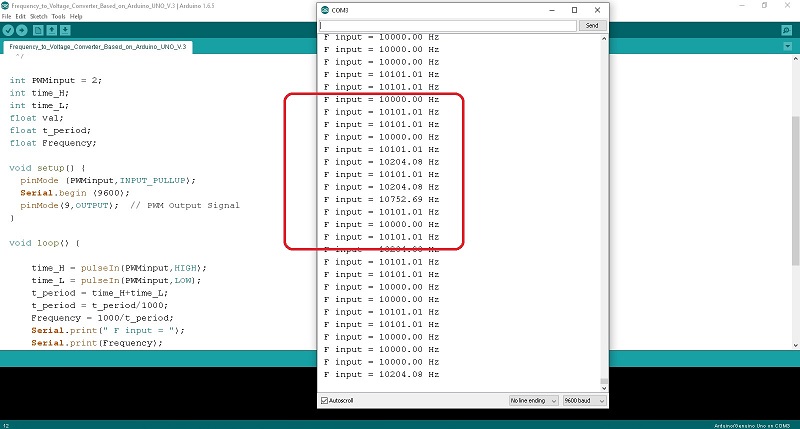

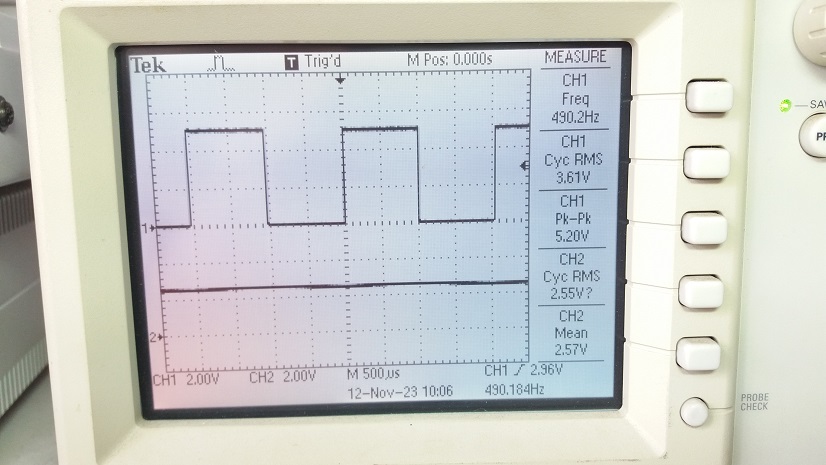

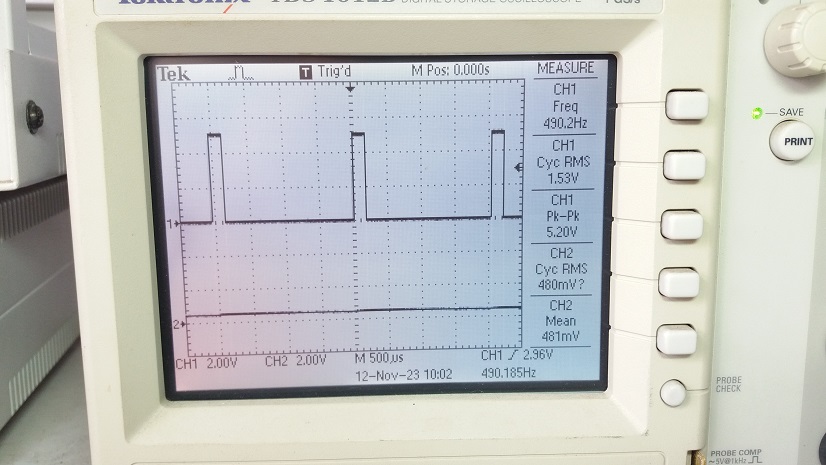

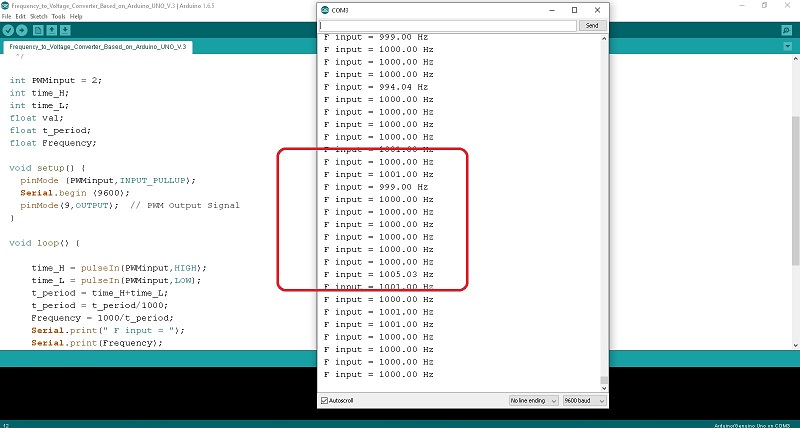

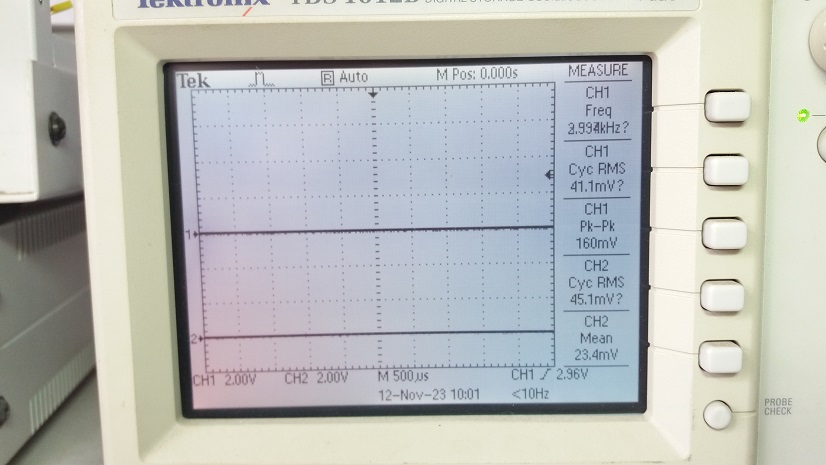

สำหรับรูปที่ 4 ถึงรูปที่ 13 เป็นการทดลองการทำงานด้วนการป้อนสัญญาณพัลซ์วิดธ์มอดูเลตที่ความถี่ต่างๆ โดยในรูปที่ 4, 6, 8, 10 และ 12 เป็นค่าความถี่อินพุตซึ่งบอร์ดควบคุม Arduino UNO อ่านได้และแสดงผลให้ทราบ จากนั้นในรูปที่ 5, 7, 9, 11 และ 13 จะแสดงผลของสัญญาณพัลซ์วิดธ์มอดูเลตชั่นเอาต์พุต ที่ตำแหน่งช่องวัดสัญญาณที่ 1 (CH1) และตำแหน่งช่องวัดสัญญาณที่ 2 (CH2) จะแสดงค่าแรงดันเอาต์พุตกระแสตรงเมื่อผ่านวงจรฟิลเตอร์แล้ว

การทดลองโครงงานนี้เป็นการนำบอร์ดควบคุม Arduino UNO มาเพื่อแปลงสัญญาณอินพุตในรูปของความถี่ให้เป็นแรงดันไฟฟ้ากระแสตรงทางด้านเอาต์พุต ซึ่งจะมีความยืดหยุ่นในการปรับค่าการทำงานต่างๆ ได้มากยิ่งขึ้นเมื่อเทียบกับการใช้ไอซีทั่วไปแบบสำเร็จ แต่จุดด้อยของการใช้บอร์ดควบคุม Arduino UNO คือราคาต้นทุนของวงจรการทำงานทั้งหมดโดยรวมจะสูงกว่าครับ.
