True RMS-to-DC Converter by using AD737

การทดลองวงจรนี้เป็นการต่อใช้งานไอซี AD737 สำหรับที่หน้าที่เป็นตัวแปลงสัญญาณไซน์เวฟ (True RMS) ทางด้านอินพุตให้เป็นแรงดันไฟฟ้ากระแสตรง (DC Current) ทางด้านเอาต์พุต สำหรับนำไปประยุกต์ใช้งานต่างๆ ได้ง่ายขึ้นเช่น ใช้ในเครื่องมือวัดค่าแรงดันไฟฟ้ากระแสสลับ, การตรวจจับกระแสไฟฟ้าในรูปของไฟฟ้ากระแสสลับ หรือในระบบควบคุมเพื่อการตรวจจับและป้องกันต่างๆ สำหรับตัวประมวลผลอย่างไมโครคอนโทรลเลอร์ เป็นต้น

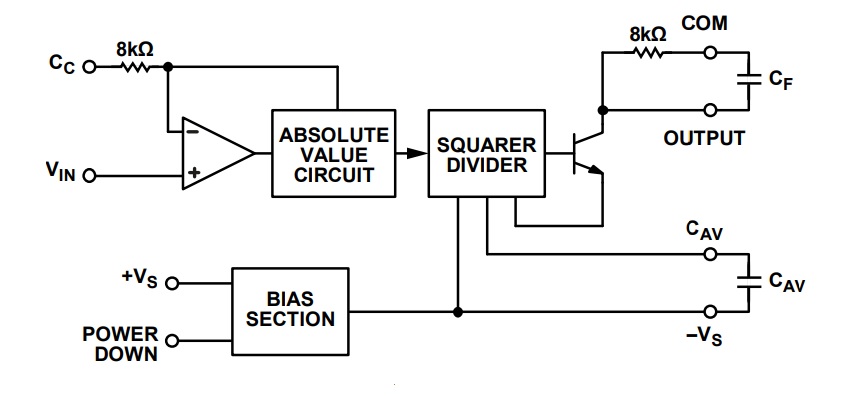

รูปที่ 1 บล๊อกไดอะแกรมโครงสร้างภายในตัวไอซี AD737 [Picture by Ref.1]

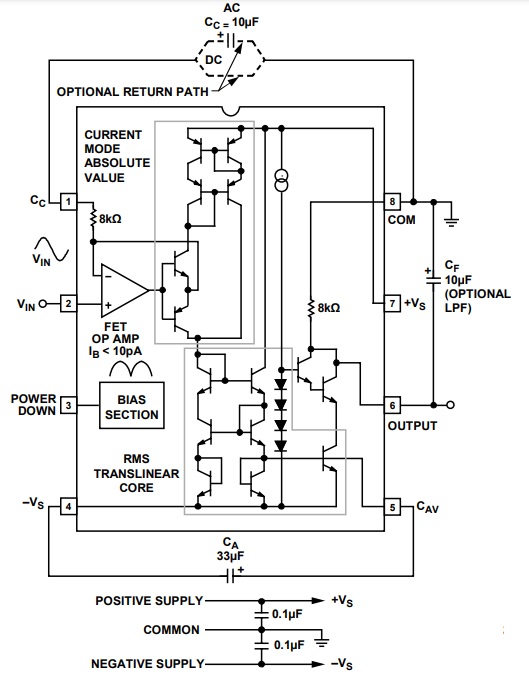

รูปที่ 2 แสดงวงจรการทำงานภายในตัวไอซี AD737 [Picture by Ref.1]

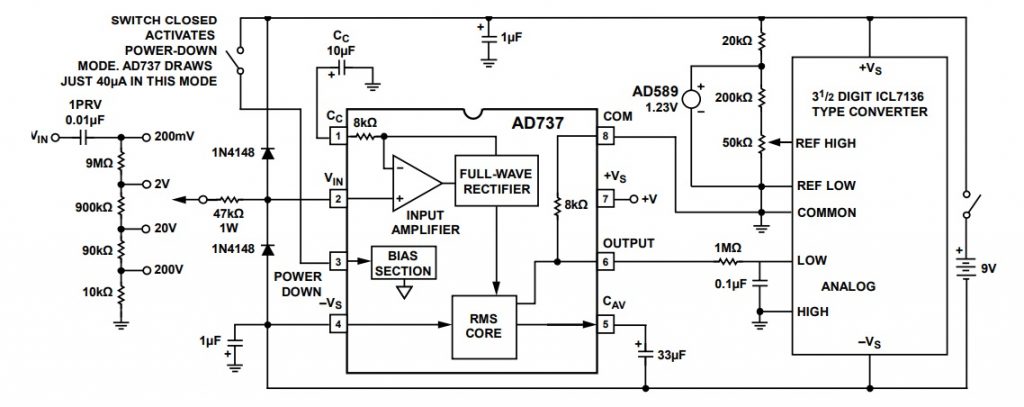

รูปที่ 3 ตัวอย่างการต่อใช้งานไอซี AD737 เป็นดิจิตอลมิเตอร์วัดค่าแรงดัน [Picture by Ref.1]

ในรูปที่ 1 ถึงรูปที่ 3 แสดงโครงสร้างภายในของไอซี AD737 รวมทั้งตัวอย่างการต่อใช้งานสำหรับเป็นมิเตอร์วัดค่าแรงดันไฟฟ้ากระแสสลับ เพื่อให้เข้าใจการทำงานกลไกลการทำงานภายในตัวไอซีและลักษณะของการนำไปประยุกต์ใช้งานเพิ่มขึ้น

True RMS-to-DC Converter by using AD737

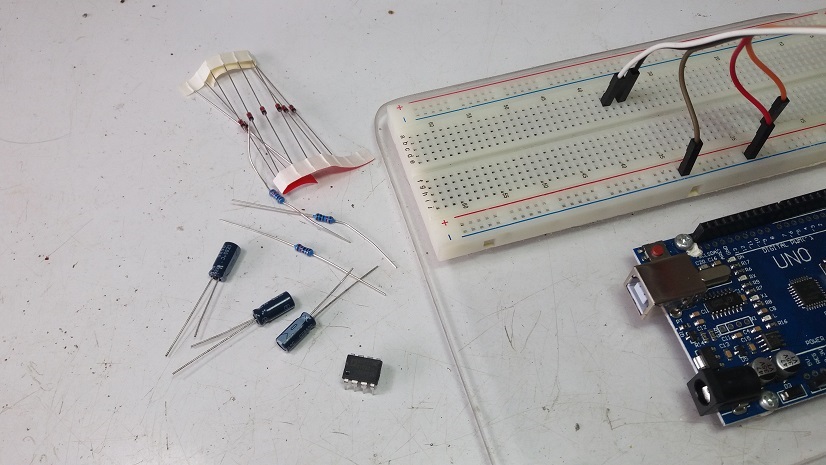

รูปที่ 4 เตรียมอุปกรณ์ต่างๆ สำหรับประกอบวงจร
True RMS-to-DC Converter by using AD737

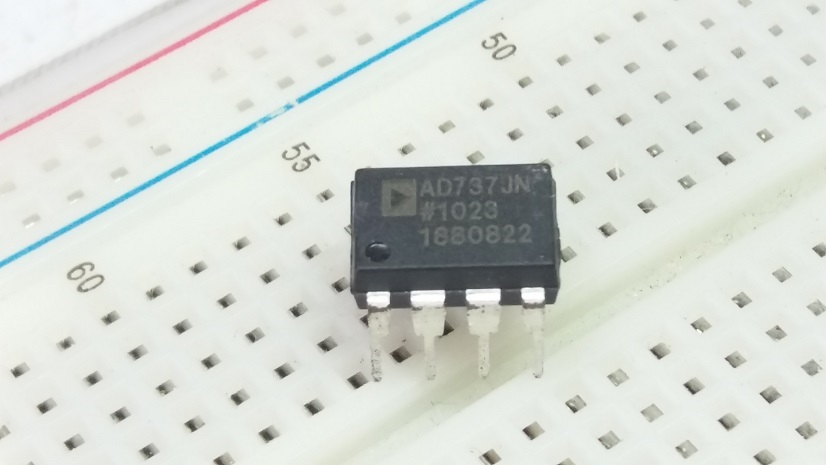

รูปที่ 5 ลักษณะของตัวไอซี AD737

รูปที่ 4 และรูปที่ 5 การเตรียมอุปกรณ์ต่างๆ สำหรับประกอบวงจร โดยวงจรที่ประกอบจะใช้อุปกรณ์ไม่มากนักและใช้อุปกรณ์ค่ามาตราฐานทั่วไป สำหรับรูปที่ 5 เป็นลักษณะของตัวไอซี AD737 ตัวถังแบบ DIP ซึ่งสามารถประกอบวงจรและทดลองได้ง่าย

True RMS-to-DC Converter by using AD737

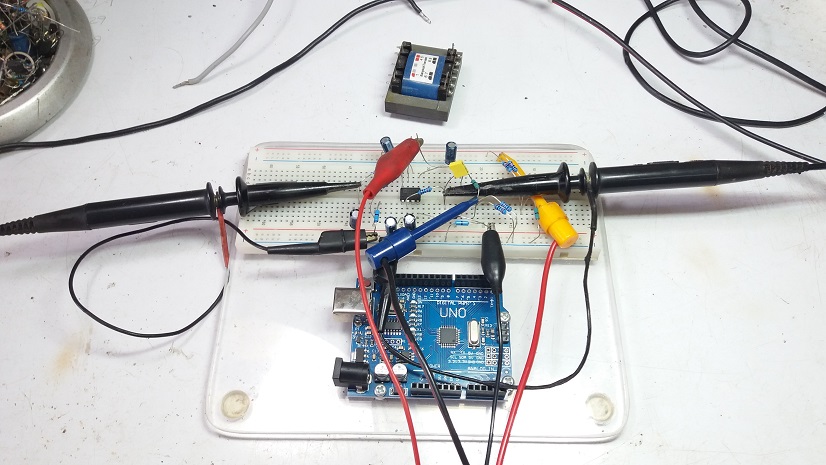

รูปที่ 6 การประกอบวงจรต้นแบบบนแผ่นเบรดบอร์ด

ในรูปที่ 6 แสดงการต่อวงจรต้นแบบบนแผ่นเบรดบอร์ดสำหรับทดลองการทำงานและปรับแต่งการทำงานให้ได้ผลตามที่ต้องการ โดยในส่วนของสัญญาณอินพุตจะใช้หม้อแปลงขนาดเล็ก 220V แรงดันเอาต์พุต 6V ป้อนให้กับวงจรและใช้การปรับค่าแรงดันอินพุตด้วยวาริแอก 220V เพื่อสังเกตการทำงานของวงจร

True RMS-to-DC Converter by using AD737

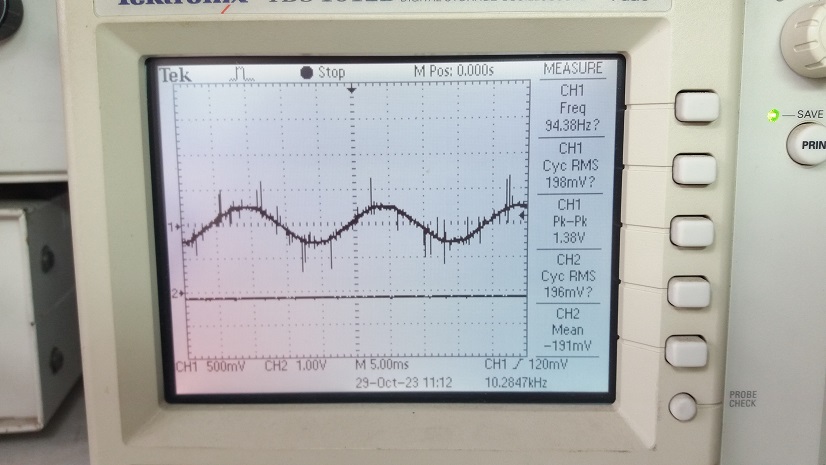

รูปที่ 7 การทดลองที่ 1 ป้อนสัญญาณอินพุตที่198mV
True RMS-to-DC Converter by using AD737

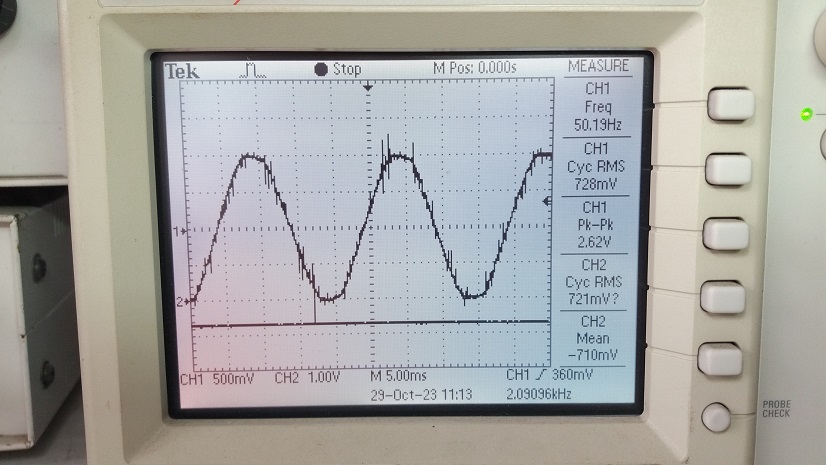

รูปที่ 8 การทดลองที่ 2 ป้อนสัญญาณอินพุตที่ 720mV
True RMS-to-DC Converter by using AD737

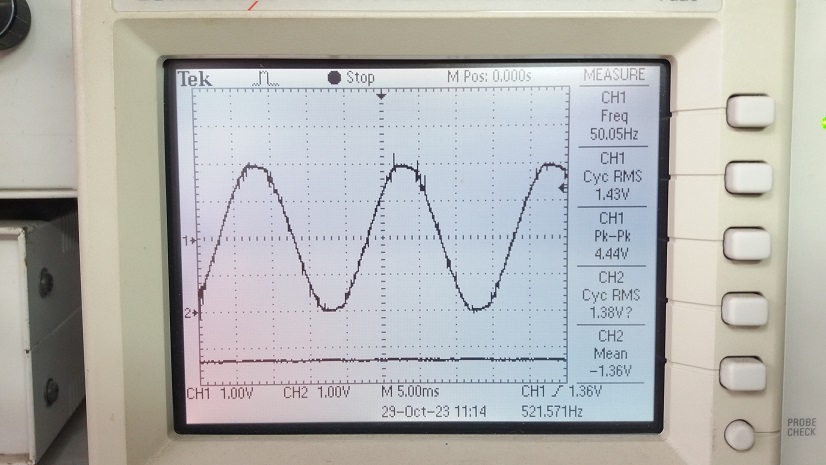

รูปที่ 9 การทดลองที่ 3 ป้อนสัญญาณอินพุตที่ 1.43V

ในรูปที่ 7 ถึงรูปที่ 9 แสดงผลการทดลองที่ได้ทั้ง 3 ด้วยการป้อนสัญญาณอินพุตเท่ากับ 198mV, 720mV และ 1.43V ตามลำดับ ซึ่งจากในรูปจะเป็นช่องวัดสัญญาณที่ 1 (CH1) ส่วนช่องวัดสัญญาณที่ 2 (CH2) จะเป็นผลที่ได้ในรูปของแรงดันกระแสตรง (CH2 Cyc RMS) ทางด้านเอาต์พุต ซึ่งจะสังเกตเห็นว่าค่าที่ได้จะใกล้เคียงกับค่าแรงดันอินพุต (CH1 Cyc RMS) ตามผลการทดลองที่ได้

True RMS-to-DC Converter by using AD737

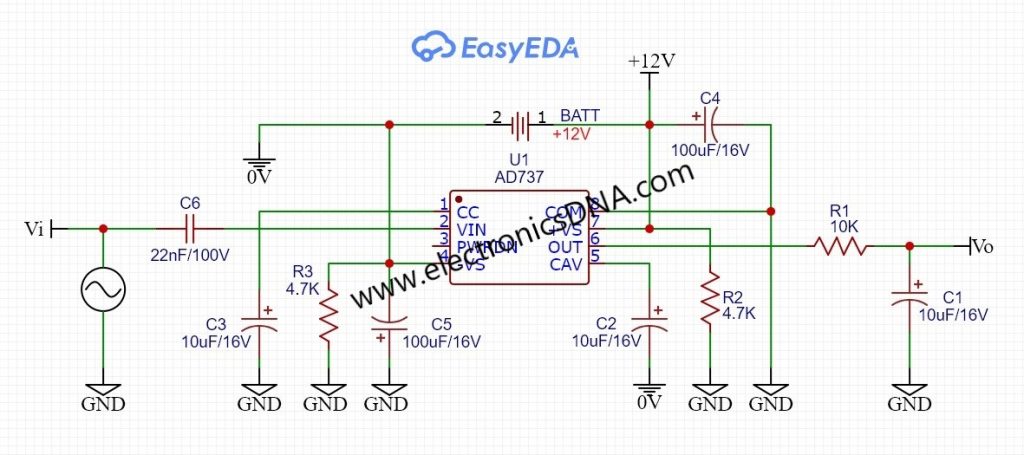

รูปที่ 10 วงจรที่ออกแบบที่ใช้ในการทดลอง
True RMS-to-DC Converter by using AD737

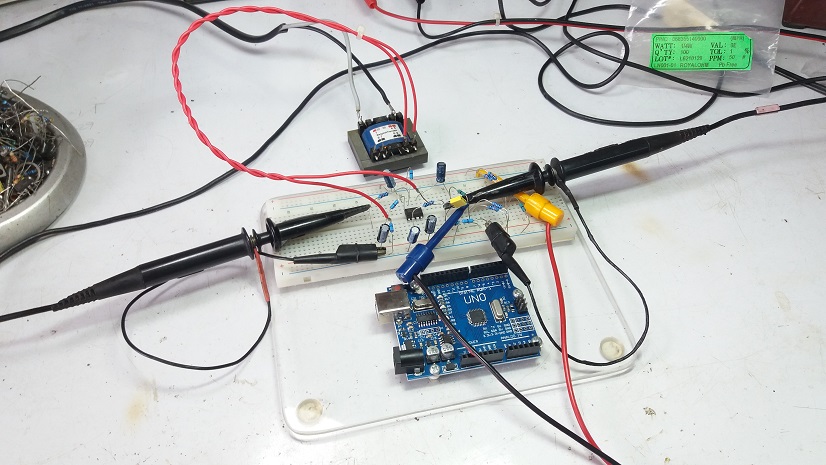

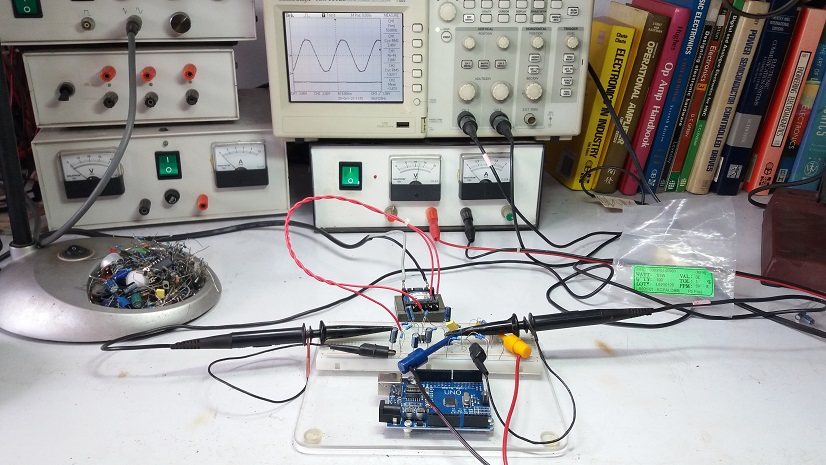

รูปที่ 11 ลักษณะของการทดลองวงจรต้นแบบ (1)
True RMS-to-DC Converter by using AD737
รูปที่ 12 ลักษณะของการทดลองวงจรต้นแบบ (2)

สำหรับการทดลองต่อใช้งานไอซี AD737 ครั้งนี้ ช่วยให้สามารถนำไปประยุกต์ใช้งานต่างๆ ได้ง่ายขึ้น ทั้งนี้จุดเด่นของไอซี AD737 จะต่อใช้งานได้ไม่ยากนักและสามารถปรับแต่งการใช้งานได้ง่ายในรูปแบบต่างๆ ตามความเหมาะสม ทั้งนี้ยังช่วยลดเวลาของการออกแบบวงจรแปลงสัญญาณไซน์เวฟทางด้านอินพุตให้เป็นแรงดันไฟฟ้ากระแสตรงทางด้านเอาต์พุตได้มากอีกทางหนึ่ง

Reference

  1. https://www.analog.com/media/en/technical-documentation/data-sheets/ad737.pdf
  2. https://www.analog.com/media/en/technical-documentation/application-notes/AN-268.pdf
  3. https://sound-au.com/appnotes/an012.htm
  4. https://ez.analog.com/amplifiers/f/q-a/14566/ad737-example-needed
  5. https://www.edn.com/wp-content/uploads/2002/09/9.26.02_di.pdf
  6. https://www.edaboard.com/threads/220v-ac-measurement-with-rms-to-dc-converter.401161/
