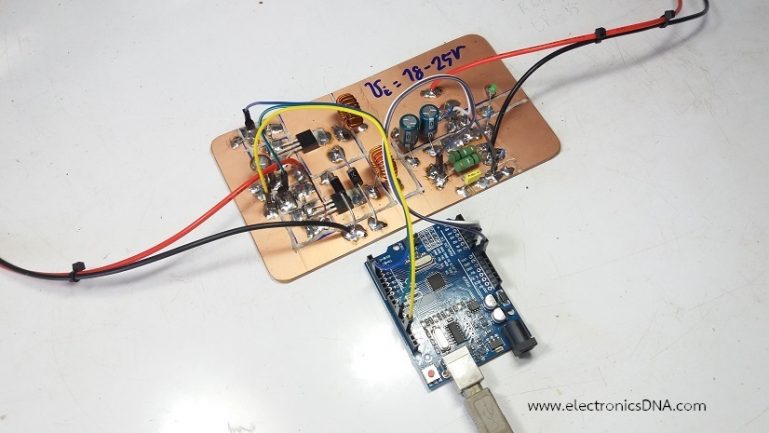

Two-Phase Buck Converter Based on Arduino UNO

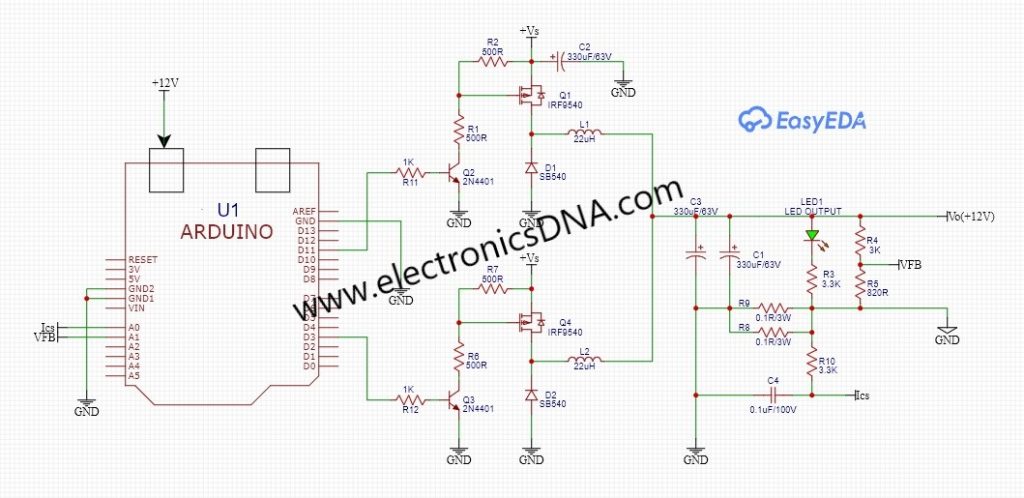

โครงงานนี้เป็นการนำบอร์ด Arduino UNO มาควบคุมการทำงานของวงจรบักคอนเวอร์เตอร์แบบ 2 เฟส (Digital Control) ซึ่งในโครงงานที่ผ่านมาได้นำเสนอวงจรในลักษณะเดียวกัน แต่ใช้ไอซีแบบอะนาลอกเบอร์ SG3524 เป็นตัวควบคุม (โครงงาน Simple Dual-Phase Buck Converter by Using SG3524 Controller) โดยในโครงงานจะใช้ส่วนของวงจรภาคกำลังบักคอนเวอร์เตอร์เดิมและปรับวงจรอีกเล็กน้อย เพื่อให้วงจรส่วนของ บอร์ด Arduino UNO และบักคอนเวอร์เตอร์แบบ 2 เฟสสามารถทำงานร่วมกันได้

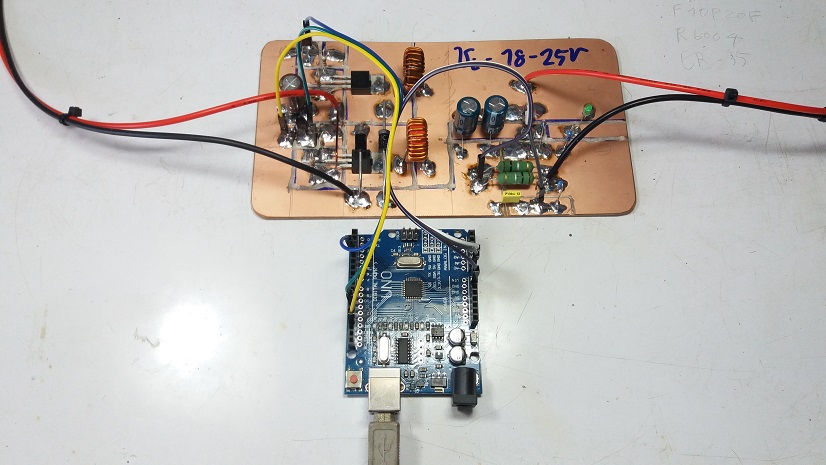

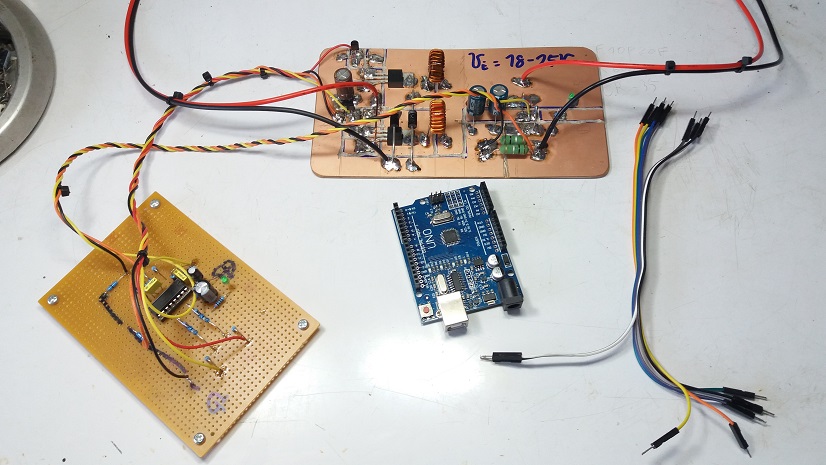

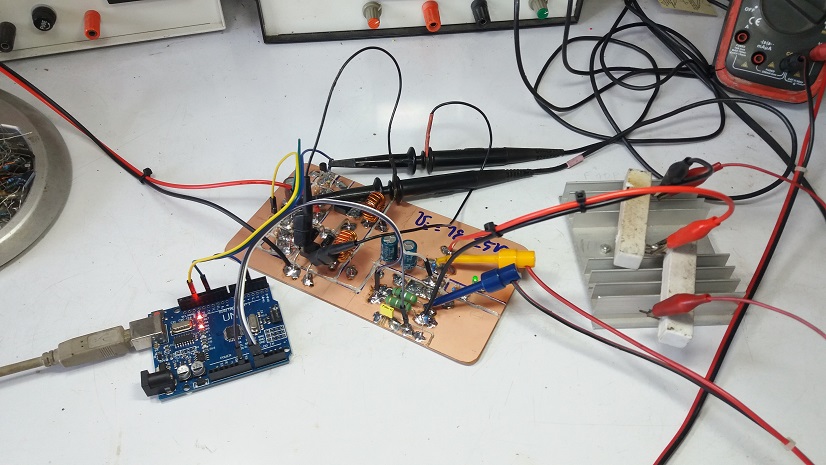

รูปที่ 1 ถึงรูปที่ 3 แสดงการเตรียมอุปกรณ์ต่างๆ และนำบอร์ด Arduino UNO มาเชื่อมต่อเข้ากับบอร์ดวงจรบักคอนเวอร์เตอร์แบบ 2 เฟส สำหรับการเปลี่ยนบอร์ดควบคุมเดิมมาเป็นบอร์ด Arduino UNO และการวัดสัญญาณในวงจร เพื่อสังเกตการทำงานเมื่อวงจรทำงานบนเงื่อนไขต่างๆ

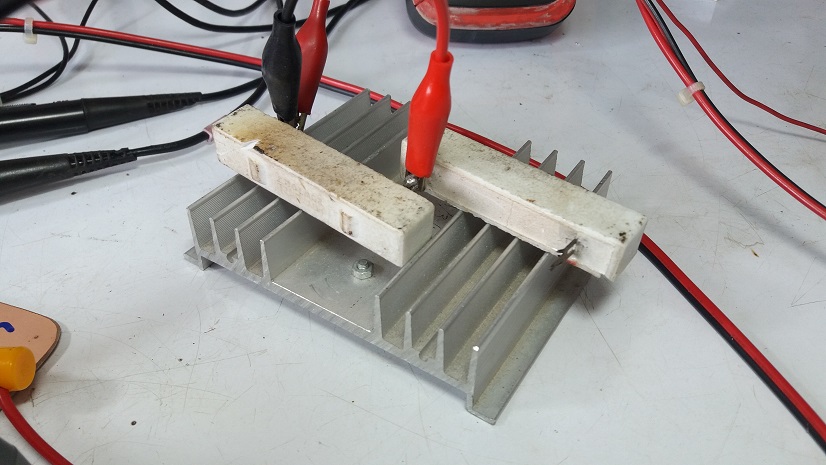

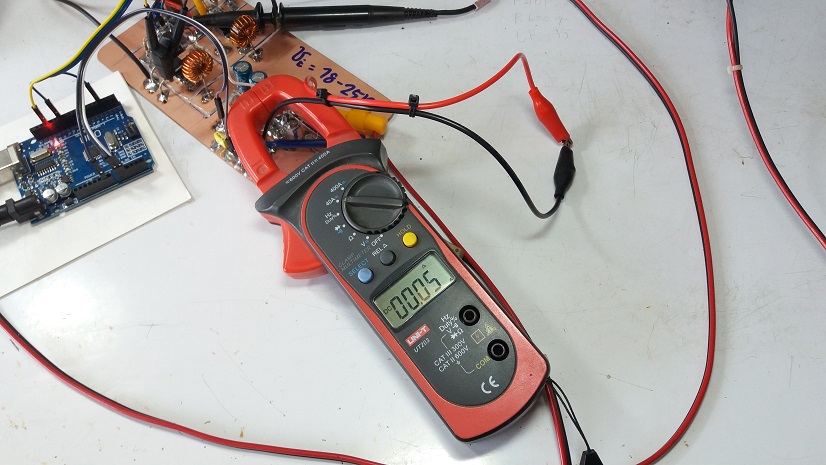

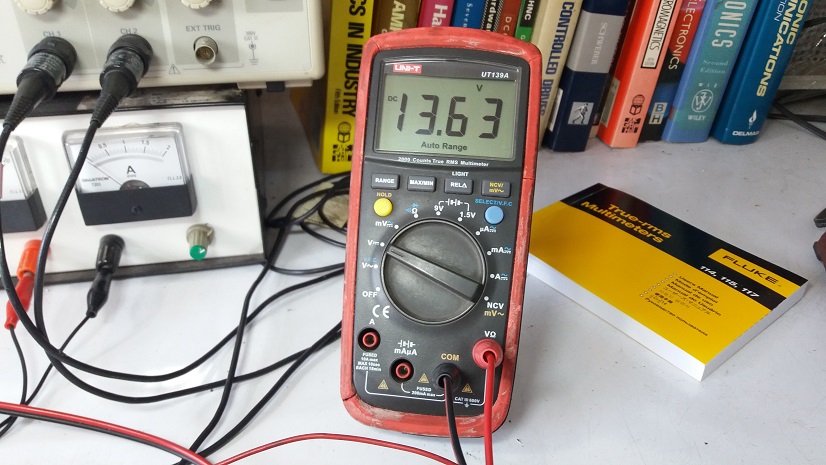

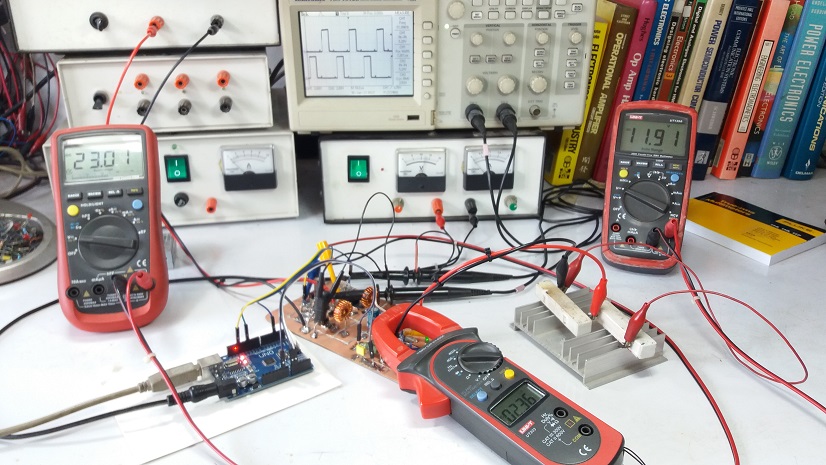

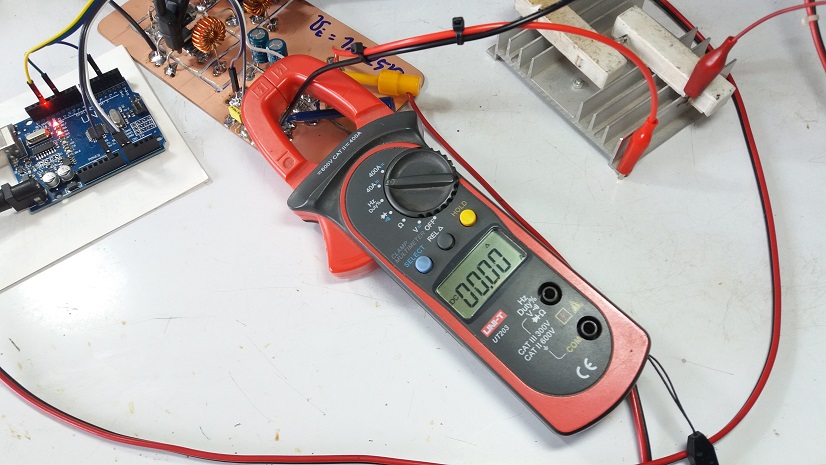

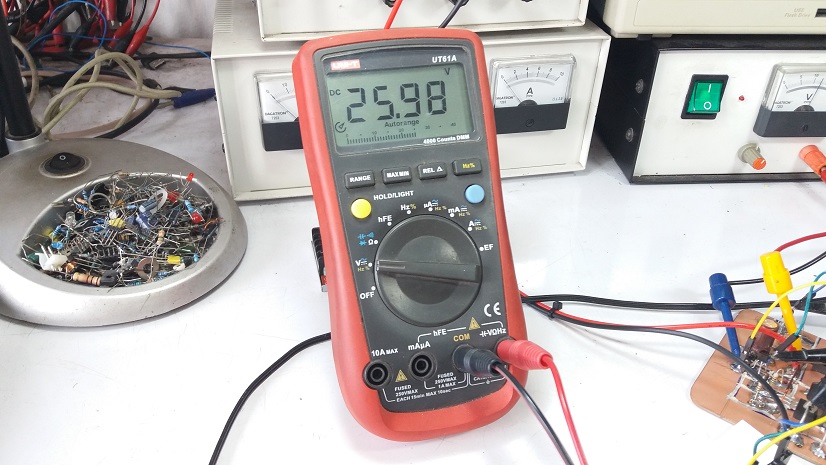

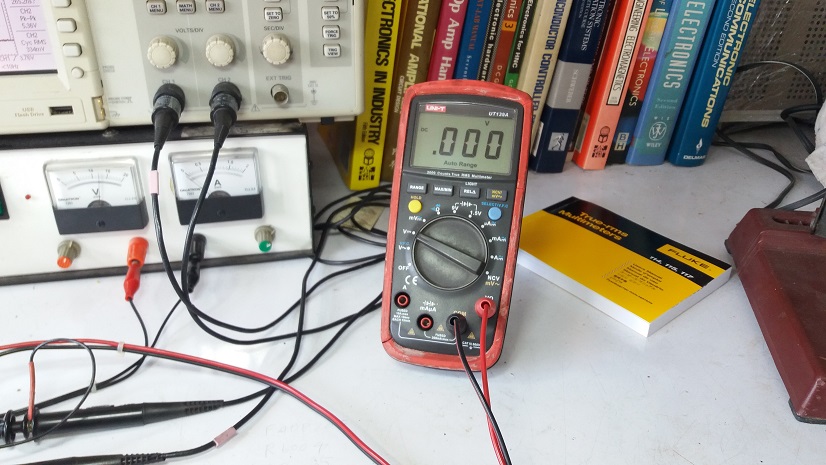

ในรูปที่ 4 ถึงรูปที่ 8 เป็นการเตรียมเครื่องมือและอุปกรณ์สำหรับสำหรับการทดสอบโครงงาน โดยแรงดันอินพุตในการทดสอบจะกำหนดไว้ที่ประมาณ 25V กำหนดแรงดันเอาต์พุตที่ 12V วัดกระแสเอาต์พุตด้วยแคล้มมิเตอร์และโหลดตัวต้านทานค่าคงที่ขนาด 10 โอห์ม 20 วัตต์ จำนวน 2 ตัว

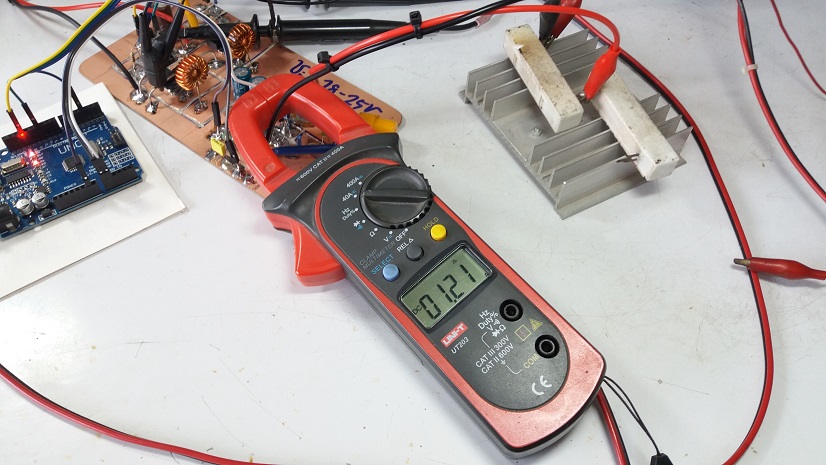

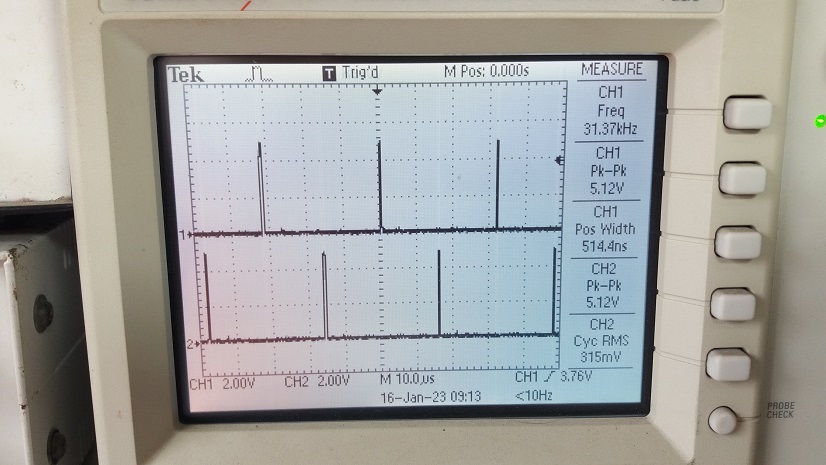

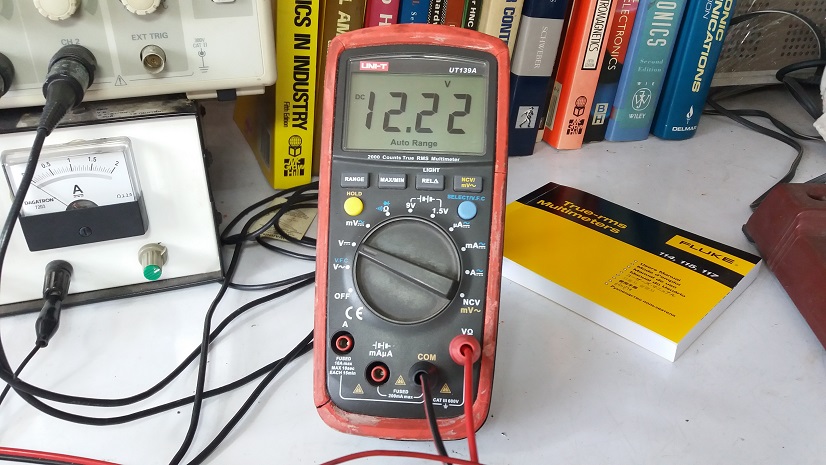

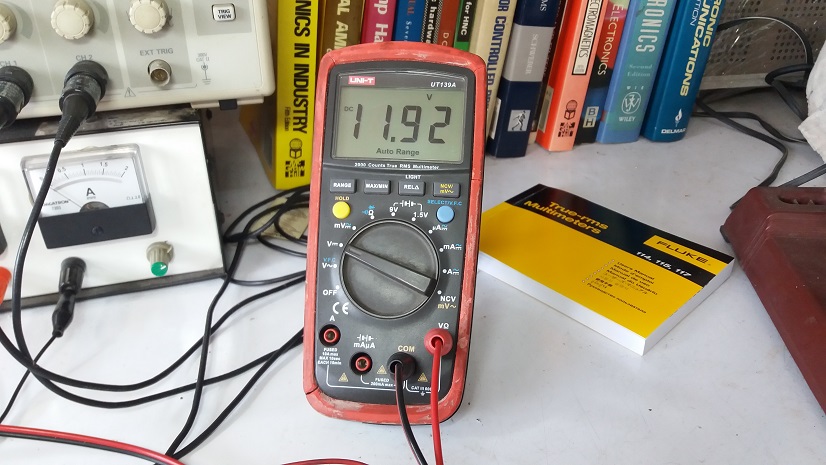

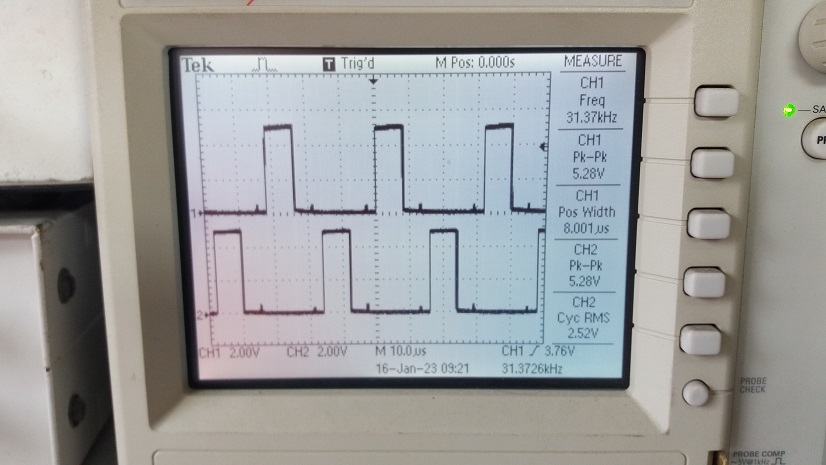

รูปที่ 9 ถึงรูปที่ 11 เป็นการทดลองที่ 1 ด้วยการให้วงจรจ่ายกระแสโหลดที่ 1.21A จากนั้นวัดค่าแรงดันเอาต์พุตที่เกิดขึ้น รวมทั้งสังเกตสัญญาณขับที่ขาเกต (รูปที่ 10) เพื่อตอบสนองให้แรงดันเอาต์พุตให้คงที่

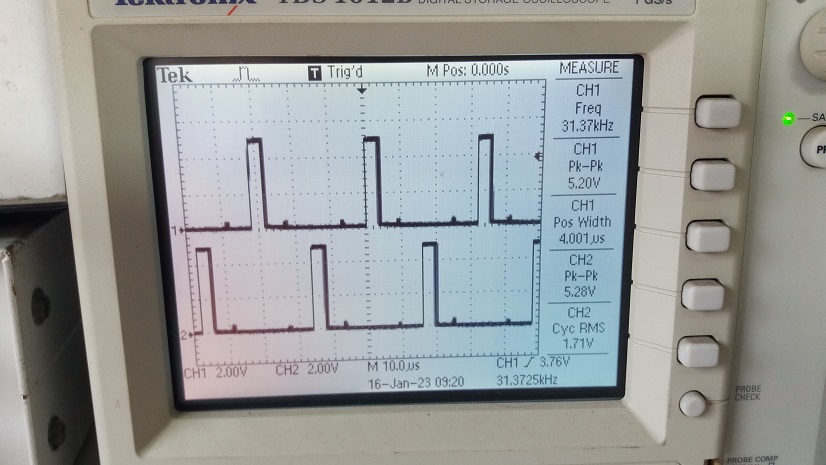

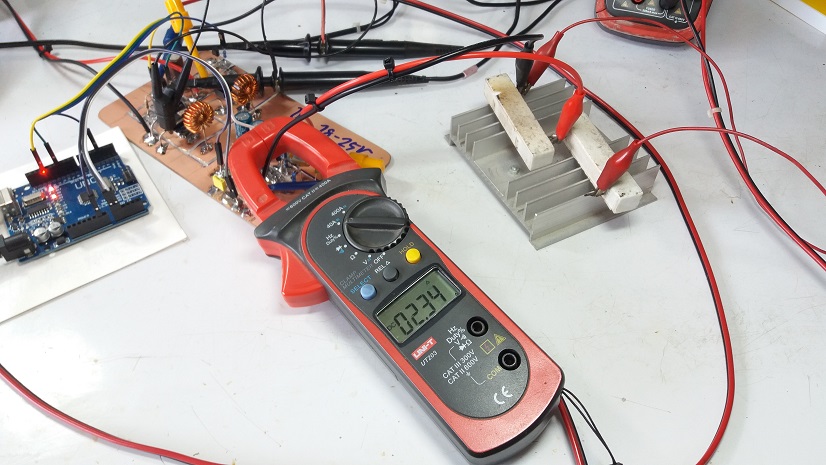

ในรูปที่ 12 ถึงรูปที่ 14 เป็นการทดลองที่ 2 ซึ่งจะเป็นลักษณะเดียวกับการทดลองที่ 1 แต่จะให้วงจรจ่ายกระแสโหลดเพิ่มขึ้นที่ 2.34A และวัดค่าแรงดันเอาต์พุตที่เกิดขึ้น รวมทั้งสังเกตสัญญาณขับที่ขาเกต เพื่อตอบสนองให้แรงดันเอาต์พุตคงที่ โดยจากการทดลองค่าแรงดันเอาต์พุตลดลง 1.71V เมื่อเทียบกับแรงดันเอาต์พุตขณะวงจรสแตนบาย

/*
    *Pseudo Code for Arduino UNO
    *Application for DC-DC Two Phase Converter By using Arduino UNO.

     Vi : 25VDC
     Vo : 12VDC
     Io : 2.38A (Continuous)
     Po : 24W
     Fs : 31.372kHZ
     Eff : > 80%
     Protection : Output Short circuit and Current Limit

   *Design by : www.electronicsDNA.com
   *Date : 15/1/2023 (V.0)
*/

int Output_PWM = 0;
int Voutput = 0;
int Iinductor = 0;
int Setpoint = 500;   // 500 = 12V @ Voltage output
double error;

void setup()
{
pinMode (3, OUTPUT);   //  PWM Signal Lo Side
pinMode (11, OUTPUT);  //  PWM Signal Hi Side
pinMode (13, OUTPUT);  //  LED Signal OK RUN System
Serial.begin(9600);

TCCR2A=0b10110001;   // Generate inverted PWM signals in output
TCCR2B=0b00000001;   // Set Fsw = 31.9 kHz

delay(500);
digitalWrite(13, HIGH);
delay(500);
digitalWrite(13, LOW);
}

void loop()
{

MainLoop:

  Iinductor  = analogRead(A0);    // Read ADC A0 for Iinductor
  Voutput    = analogRead(A1);  // Read ADC A1 for Voutput

  Serial.print(" IL = ");
  Serial.println(Iinductor);

  // Loop Output Short circuit and Current Limit

   if(Iinductor>30) {  // 30 Is Set Current (6A)
       Output_PWM = 0;

       OCR2A = Output_PWM;          // PIN D11
       OCR2B = 255-Output_PWM;      // PIN D3
       delay(300);
       goto  MainLoop;
   }

 //      error = (Setpoint-Voutput);
 //      Serial.print("\t Err = ");
 //      Serial.println(error);

       if(Setpoint>Voutput){
         Output_PWM = Output_PWM+2;
          goto  OUT_PUT;
         }
        if(Setpoint<Voutput){
          Output_PWM = Output_PWM-2;
          goto  OUT_PUT;
         }

OUT_PUT:

       if (Output_PWM<1){Output_PWM=0;}      //  Limit Min PWM Signal
       if (Output_PWM>128){Output_PWM=128;}     //  Limit Max PWM Signal

       OCR2A = Output_PWM;       // PIN D11
       OCR2B = 255-Output_PWM;        // PIN D3

    //   delay(1);                // Delay for Adj Stability Loop Control

       }

สำหรับโปรแกรม Arduino UNO ที่ใช้ในการทดลอง (แสดงข้างบน) เป็นตัวอย่างที่ใช้ในการทดลองโครงงาน ซึ่งผู้อ่านสามารถปรับการใช้งานได้ตามต้องการ ซึ่งจะสังเกตเห็นว่าโปรแกรมจะแบ่งออกเป็น 3 กลุ่มใหญ่ คือ กลุ่มแรกจะเป็นการประกาศค่าตัวแปรและกำหนดรีจิสเตอร์สำหรับสร้างสัญญาณพัลซ์วิดมอดูเลตชั่น void setup() กลุ่มที่สอง เป็นเมนลูป void loop() จะตรวจสอบค่าแรงดันเอาต์พุต (Voutput) เพื่อเปรียบเทียบกับค่าที่กำหนด (Setpoint) และปรับขนาดของค่าตัวแปรสัญญาณพัลซ์วิดธ์มอดูเลตชั่น (Output_PWM) ในกลุ่มที่สาม (OUT_PUT) จะส่งค่าตัวแปรสำหรับรีจิสเตอร์ (OCR2A และ OCR2B) เพื่อการสร้างพัลซ์ให้เกิดขึ้น นอกจากนี้จะกำหนดขนาดของค่าตัวแปร (Output_PWM) ให้อยู่ในช่วง 0-128 เท่านั้น

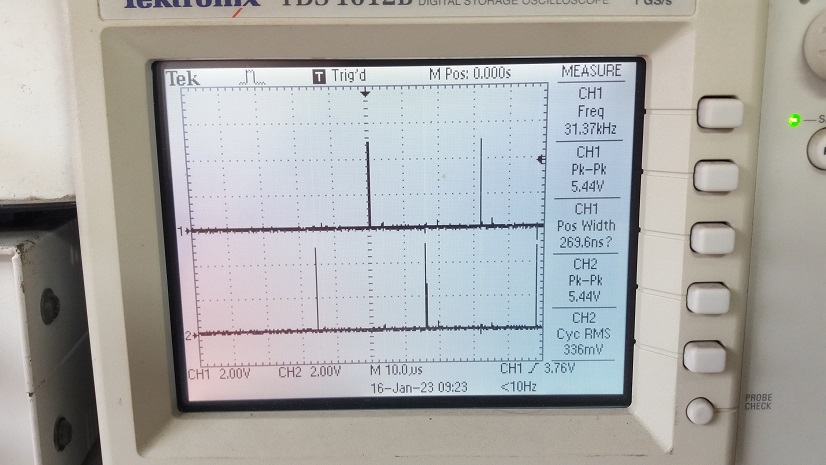

สำหรับรูปที่ 15 ถึงรูปที่ 18 เป็นการทดลองที่ 3 ด้วยการทดสอบให้วงจรเกิดการช๊อดเซอร์กิตที่เอาต์พุต ทั้งนี้เพื่อเป็นการตรวจสอบส่วนของการทำงานควบคุมกระแสเกิน (Current Limit Circuit) ที่จะทำให้วงจรได้รับความเสียหายและการทำงานร่วมกับโปรแกรมควบคุมการทำงาน

สำหรับโครงงานนี้เป็นการต่อยอดสำหรับการเปลี่ยนตัวควบคุมการทำงานเดิมแบบอะนาลอก (Analog control) เป็นแบบการควบคุมดิจิตอล (Digital Control) โดยยังคงใช้ส่วนบอร์ดขับกำลังบักคอนเวอร์เตอร์ และปรับการส่งสัญญาณควบคุมให้วงจรทั้งสองส่วนสามารถทำงานร่วมกันได้อย่างเหมาะสม ทั้งนี้คิดว่าตัวโครงงานจะเป็นแนวความคิดเบื้องต้นให้ผู้อ่านสามารถนำไปพัฒนาเพิ่มเติมในรูปแบบต่างๆ ต่อไป
