Simple DC to DC Push-Pull Converter with Arduino UNO (V.1)
โครงงานสวิตชิ่งวงจรพุช-พูล คอนเวอร์เตอร์ (Push-Pull Converter) ซึ่งเป็นลักษณะของ Voltage-Fed Push-Pull Converter และควบคุมด้วยบอร์ด Arduino UNO โดยรับค่าแรงดันอินพุตประมาณ 40VDC จ่ายแรงดันทางด้านเอาต์พุตที่ 12VDC/2.4A (ประมาณ 28W) ซึ่งโครงงานนี้เป็นเวอร์ชั่น 1 การประกอบวงจรสำหรับการทดลองจะใช้บอร์ดวงจรพิมพ์ (PCB) อเนกประสงค์ และเชื่อมต่อสัญญาณควบคุม (Control signal) และสัญญาณป้อนกลับ (Feedback signal) มายังบอร์ดควบคุม Arduino UNO สำหรับประมวลผลและใช้โปรแกรมควบคุมการทำงานแบบเบื้องต้น และสามารถนำไปพัฒนาต่อในลักษณะตามที่ต้อง

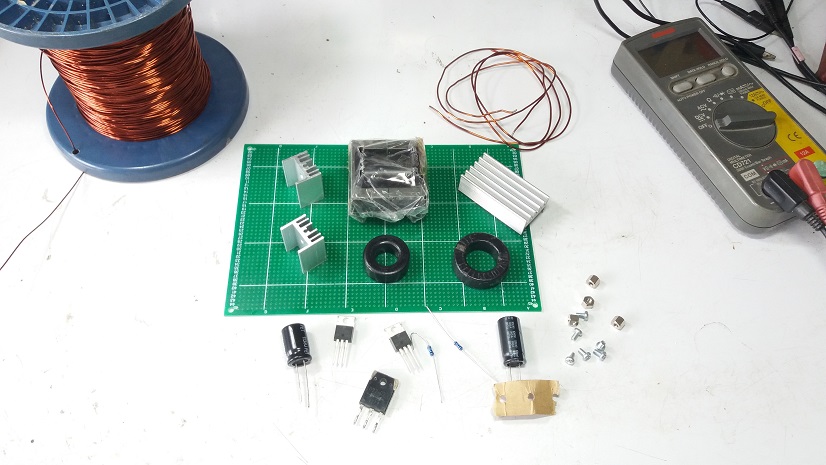

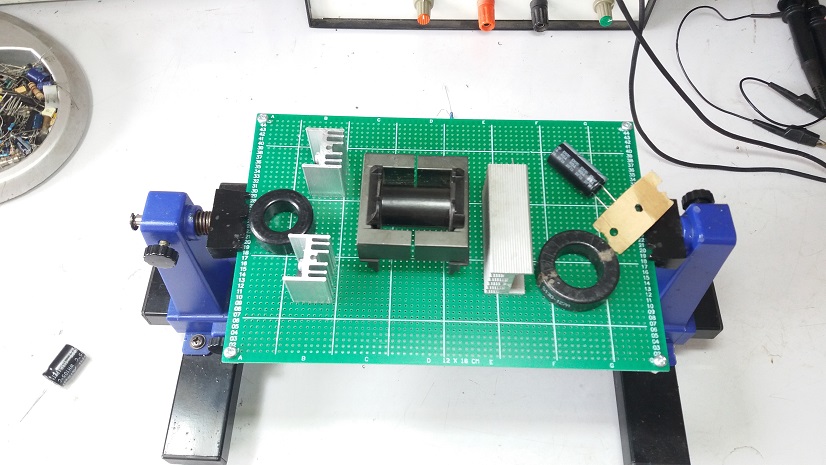

รูปที่ 1 และรูปที่ 2 เป็นการเตรียมเตรียมอุปกรณ์ต่างๆ สำหรับประกอบโครงงานโดยอุปกรณ์ส่วนใหญ่สามารถสั่งซื้อได้บนร้านค้าออนไลน์ทั่วไป และจากนั้นนำอุปกรณ์ที่เป็นอุปกรณ์หลักของคอนเวอร์เตอร์ มาวางเลเอาต์บนแผ่นวงจรพิมพ์ก่อน (แสดงในรูปที่ 2) เพื่อให้วงจรเป็นระเบียบและเข้าใจโครงสร้างได้ง่าย

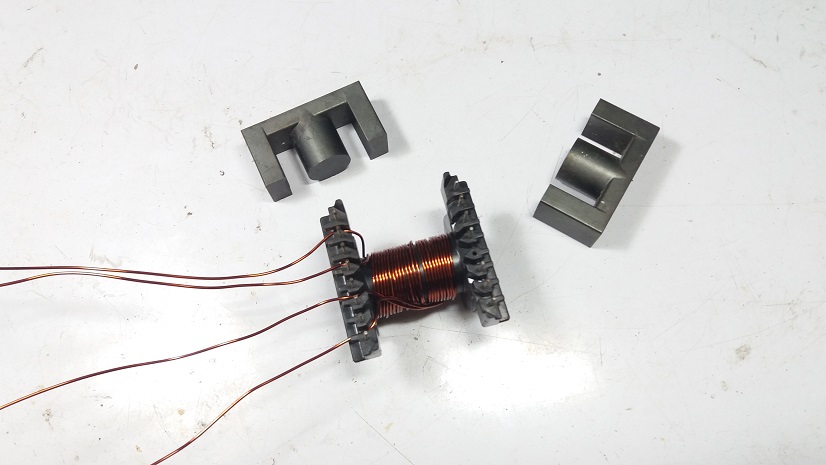

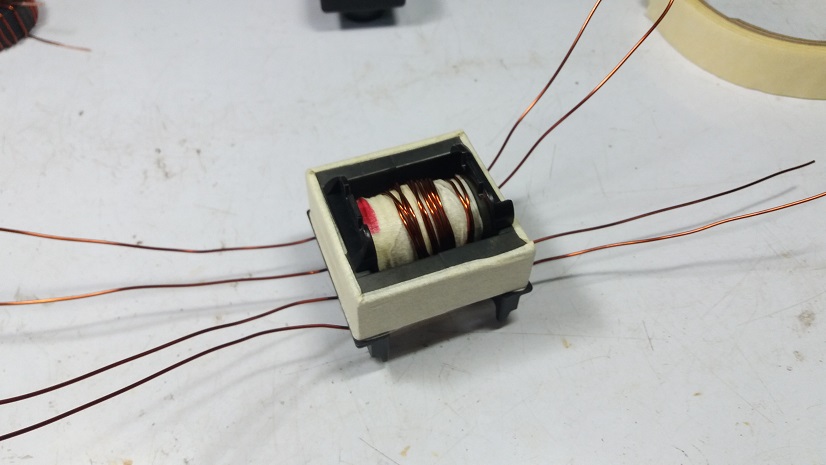

รูปที่ 3 และรูปที่ 4 เป็นลักษณะของหม้อแปลงสวิตชิ่งที่ใช้กับโครงงาน โดยใช้แกนแบบ PM-EER-42E และขดลวดปฐมภูมิ (Primary winding) จะพันจำนวน 8 รอบแบบคู่ (แบบมีแท็ปกลาง) และส่วนของขดลวดทุติยภูมิ (Secondary winding) จะพันจำนวน 5 รอบ ซึ่งจะพันแบบคู่ (แบบมีแท็ปกลาง) เช่นกัน และใช้ลวดทองแดงเบอร์ 19-21SWG โดยในระหว่างชั้นนขดลวดทั้งสองจะพันขั้นด้วยเทปก่อน 1 ครั้ง และเมื่อเสร็จแล้วจะใช้เทปพันรอบตัวหม้อแปลงอีกครั้งประมาณ 3 รอบ เพื่อให้แกนประกบเข้าด้วยกันโดยเราไม่ต้องเว้นช่องว่างอากาศ (Air gap) ให้กับแกนของหม้อแปลง

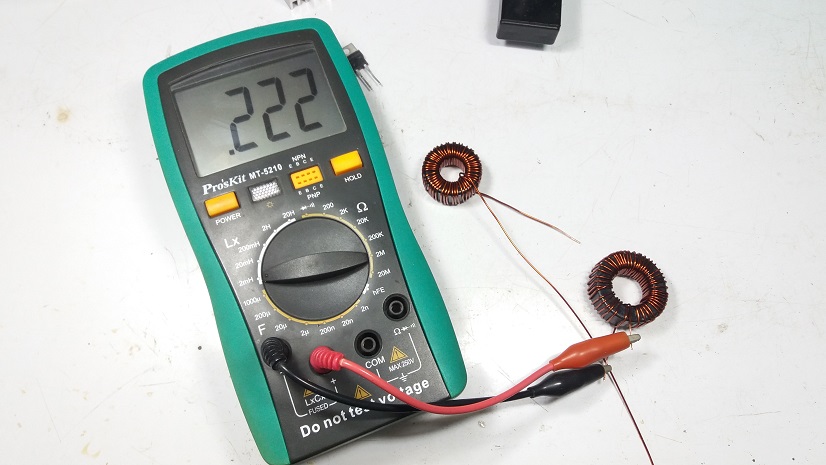

รูปที่ 5 เป็นตัวเหนี่ยวนำทางด้านอินพุตและเอาต์พุตสำหรับฟิลเตอร์ โดยตัวเหนี่ยวนำเอาต์พุตจะมีค่าประมาณ 220uH (ตัวใหญ่) และทางด้านอินพุตจะมีค่าประมาณ 50uH (ตัวเล็ก) ทั้งนี้ค่าความเหนี่ยวนำจะใช้ค่าโดยประมาณและอาจจะปรับใหม่ให้เหมาะสมอีกครั้ง

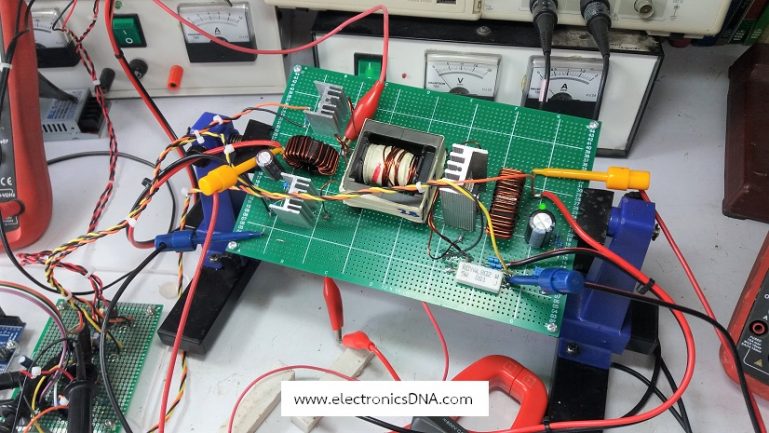

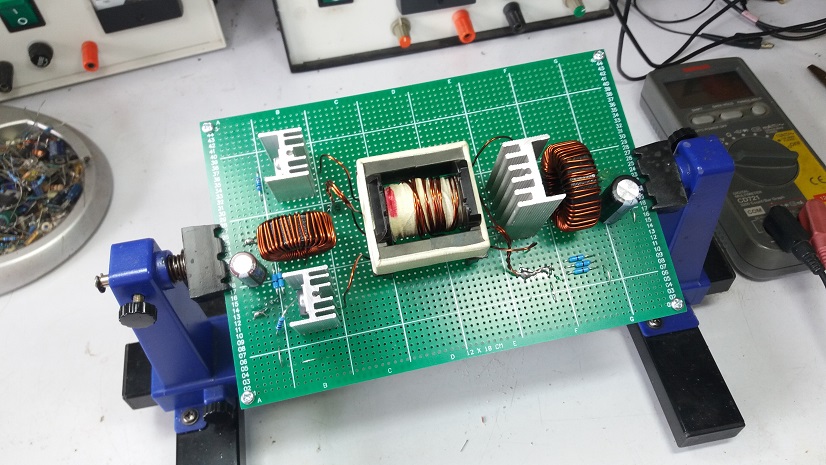

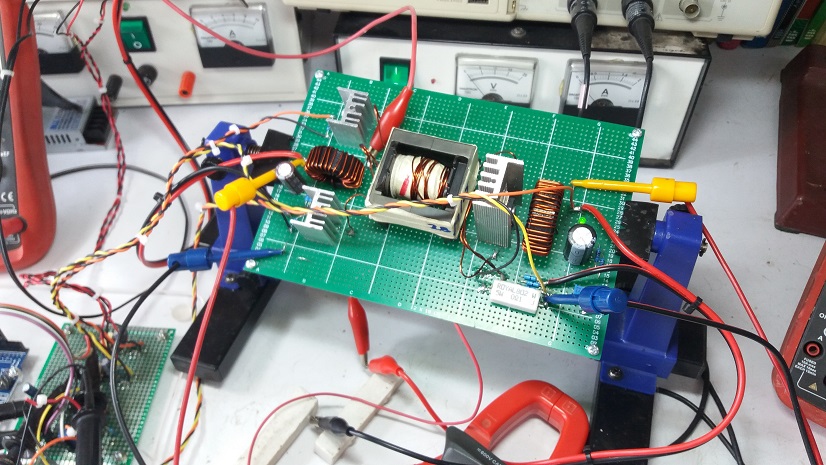

รูปที่ 6 และรูปที่ 7 เป็นวงจรที่ประกอบขึ้นแบบพุช-พูล คอนเวอร์เตอร์ ตั้งแต่เริ่มต้น (รูปที่ 6) และการเชื่อมต่อสายไฟสำหรับรับไฟเลี้ยงอินพุต รวมการจ่ายกระแสไฟฟ้าทางด้านเอาต์พุตต่างๆ และจุดเชื่อมต่อสำหรับวัดค่าแรงดันและสัญญาณที่เกิดขึ้น

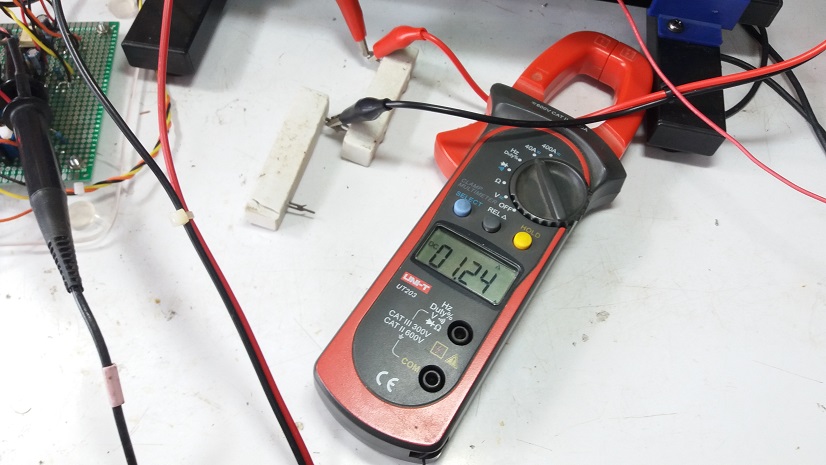

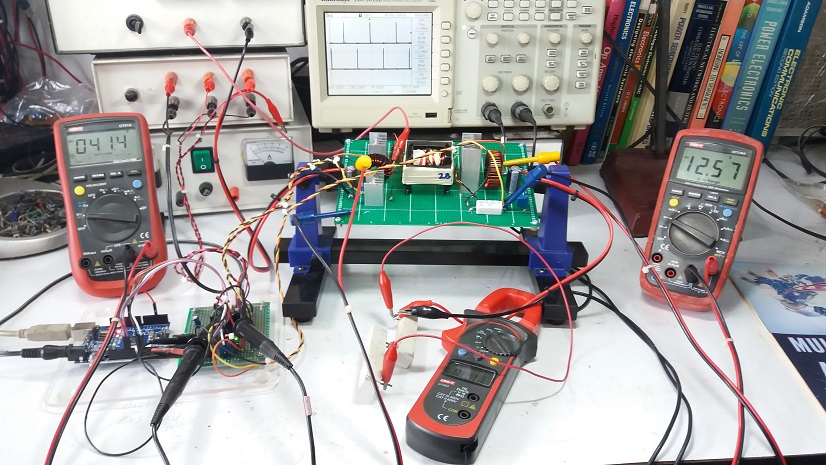

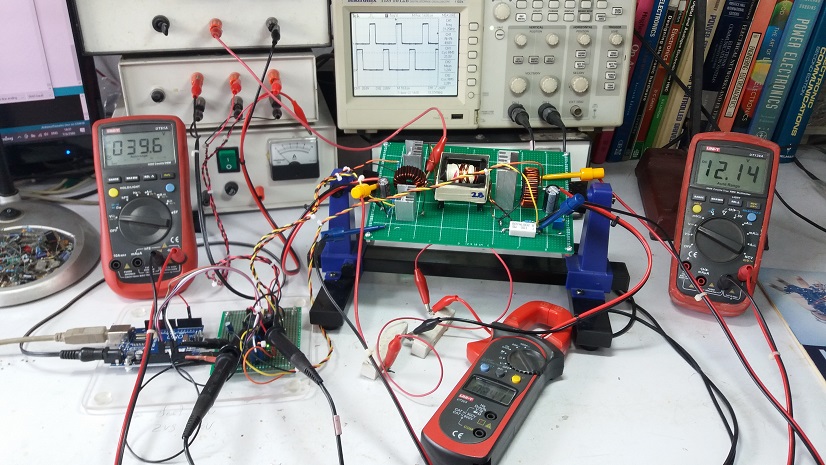

รูปที่ 9 เป็นการทดลองการทำงานของวงจรที่ออกแบบ โดยในเบื้องต้นจะวัดสัญญาณขับ (Driver signal) จากบอร์ดไมโครคอนโทรลเลอร์ Arduino UNO ด้วยออสซิลโลสโคป สำหรับการวัดค่าแรงดันทดสอบอินพุตและเอาต์พุตรวมถึงกระแสเอาต์พุตจะใช้มัลติมิเตอร์และแคล้มมิเตอร์ทั่วไป

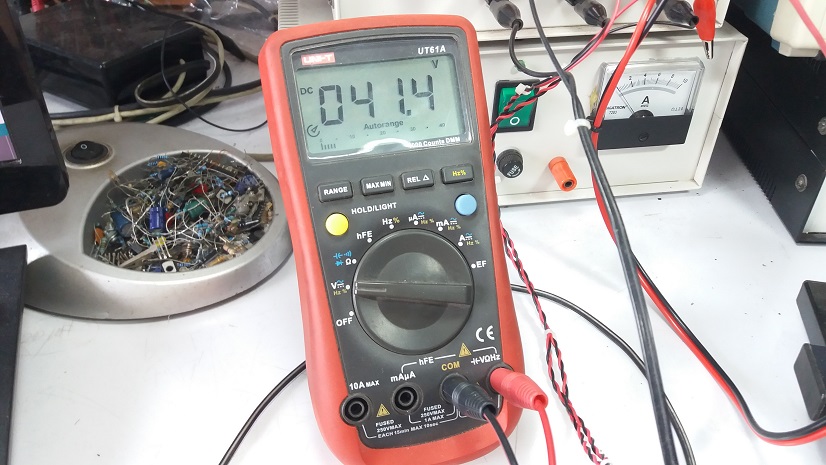

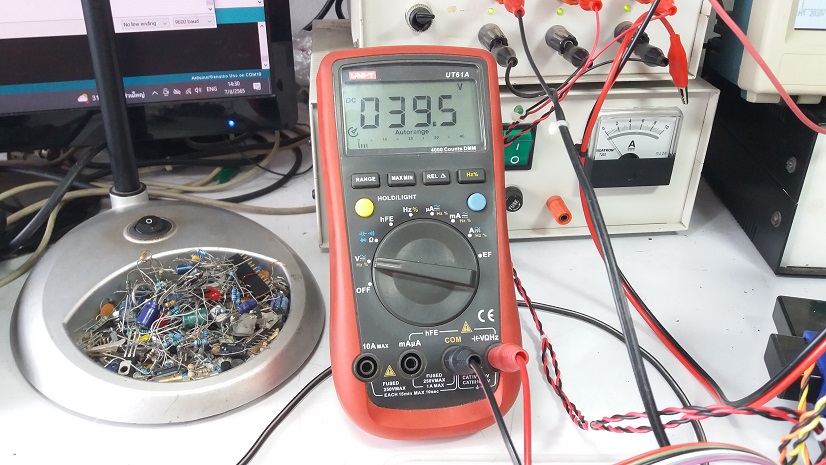

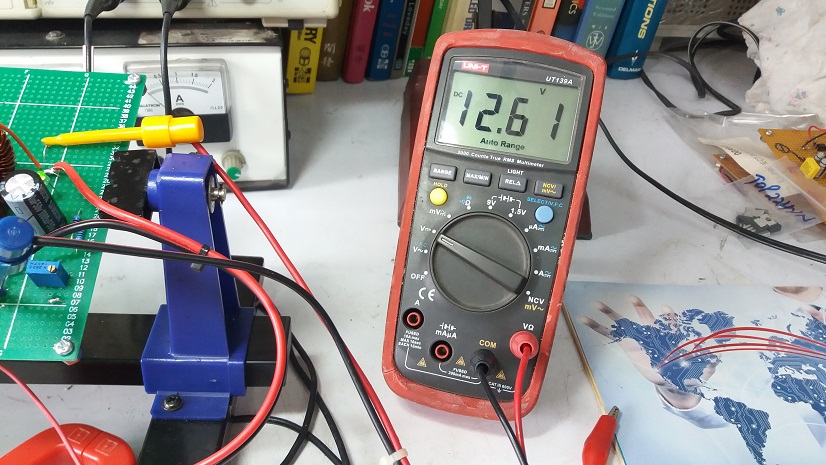

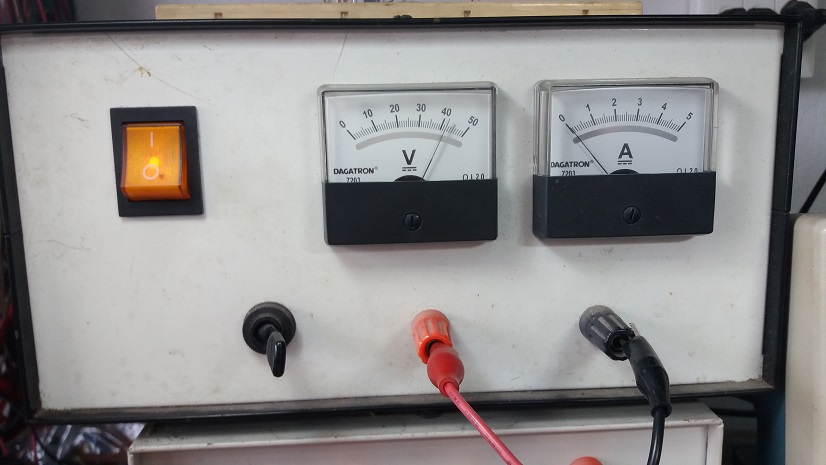

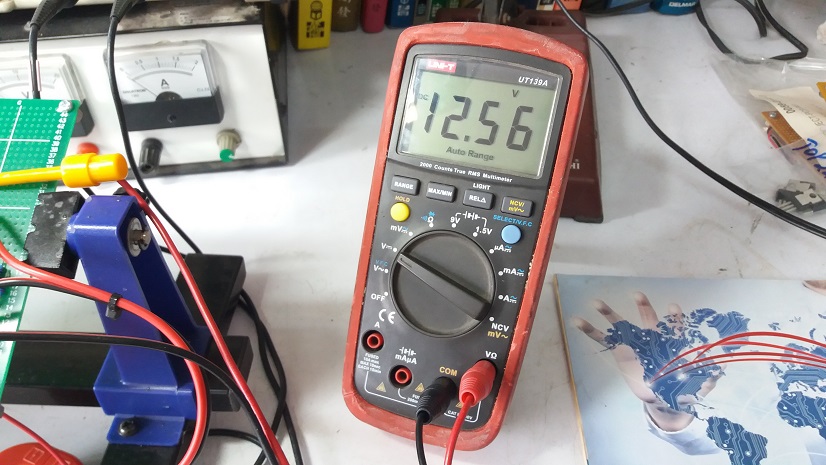

ในรูปที่ 10 และรูปที่ 11 เป็นการวัดค่าแรงดันอินพุตสำหรับการทดลอง (รูปที่ 10) โดยจะมีค่าประมาณ 40V และค่าแรงดันเอาต์พุตกำหนดไว้ที่ประมาณ 12V (รูปที่ 11) และเราสามารถปรับได้อีกเล็กน้อยให้ได้ค่าแรงดันตามที่ต้องการ

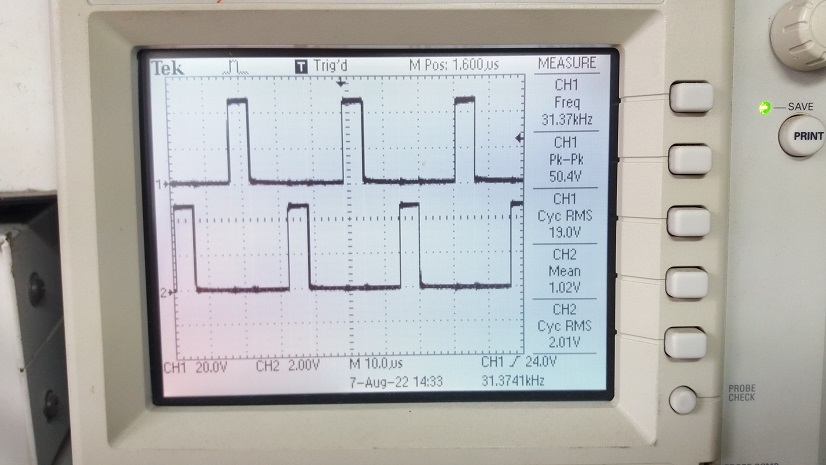

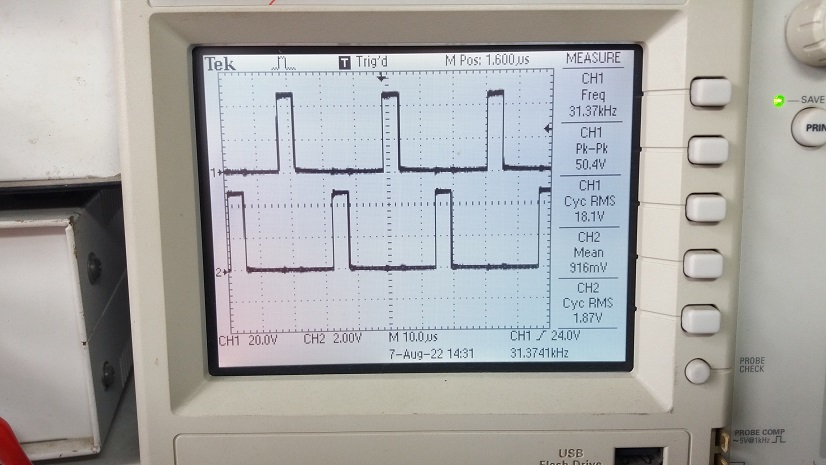

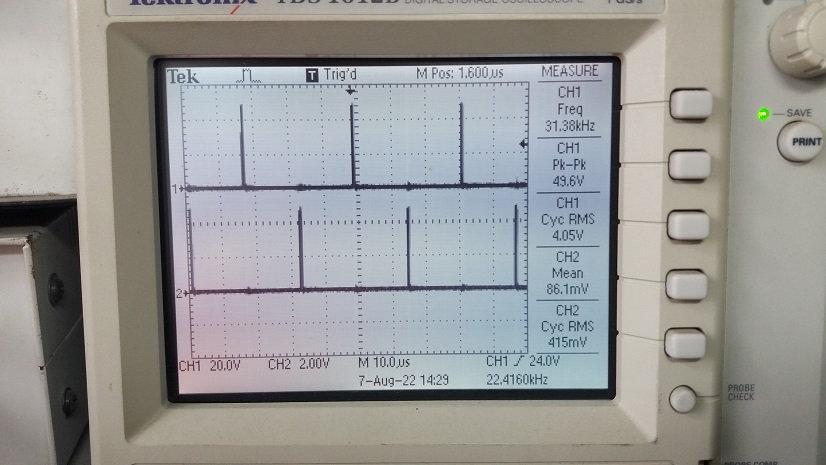

ในรูปที่ 14 แสดงลักษณะของสัญญาณขับเพาเวอร์มอสเฟต ทั้ง 2 ช่อง โดยแอดมินวัดสัญญาณที่ขาไมโครคอนโทรลเลอร์ โดยจะสังเกตเห็นว่าสัญญาณทั้ง 2 ส่วนจะเลื่อนเฟส (Shift phase) ในรูปที่ช่องวัดสัญญาณที่ 1 (CH1) ค่าแรงดัน Pk-Pk ที่แสดงเท่ากับ 49.6V จะต้องเป็น 4.96V ครับ ทั้งนี้แอดมินลืมกดเปลี่ยนอัตราส่วนให้เป็น (X1) ในตัวออสซิลโลสโคปขณะวัดสัญญาณครับ
/*
Arduino Code for DC to DC Push-Pull Converter (V.1)
Code Arduino Ref. https://arduino.stackexchange.com/questions/10112/how-to-make-sure-arduinos-pwm-pulses-are-phase-shifted
DC to DC : Push-Pull Converter Topology
MCU : Arduino UNO
Fs = 30-35kHz
Vi = 40V
Vo = 12V@2.4A
Output Power = 30W (Continuous)
R&D by : www.electronicsDNA.com
Date : 7-8-2022 (V.0)
*/
byte dutyCycle = 0;
int Setpoint = 512; // 12V @ Voltage output
int error;
int Output_PWM = 0;
int Delay = 1;
int Io = 0;
void setup()
{
pinMode (3, OUTPUT); // Timer 2 "B" output: OC2B
pinMode (11, OUTPUT); // Timer 2 "A" output: OC2A
Serial.begin(9600);
// Set OC2A on Compare Match when up-counting.
// Clear OC2B on Compare Match when up-counting.
TCCR2A=0b10110001; // Generate inverted PWM signals
TCCR2B=0b00000001; // Set Fs = 31.9 kHz
// TCCR2A = bit (WGM20) | bit (COM2B1) | bit (COM2A1) | bit (COM2A0);
// TCCR2B = bit (CS21); // phase correct PWM, prescaler of 8
dutyCycle = 0;
OCR2A = dutyCycle; // duty cycle out of 255
OCR2B = 255 - dutyCycle; // duty cycle out of 255
delay(500);
}
void loop(){
Current_loop:
Io = analogRead(A0);
Serial.print(" Io = ");
Serial.print(Io);
if(Io>150){ // Limit Io @10A
dutyCycle = 0;
OCR2A = dutyCycle; // duty cycle out of 255
OCR2B = 255 - dutyCycle; // duty cycle out of 255
delay(300);
goto Current_loop;
}
//--------------------------------------------------------------------------
int Voltage = analogRead(A1);
// Serial.print("\t Vo = ");
// Serial.println(Voltage);
error = (Setpoint-Voltage);
// Serial.print("\t Err = ");
// Serial.println(error);
if(Setpoint>Voltage){
Output_PWM = Output_PWM+2;
goto OUT_PUT;
}
if(Setpoint<Voltage){
Output_PWM = Output_PWM-2;
goto OUT_PUT;
}
OUT_PUT:
//------ OUT PUT PWM Set -------------------------------
if (Output_PWM>120)
{
Output_PWM = 120;
}
if (Output_PWM<1)
{
Output_PWM = 0;
}
OCR2A = Output_PWM; // duty cycle out of 255
OCR2B = 255 - Output_PWM; // duty cycle out of 255
Serial.print(" PWM = ");
Serial.println(Output_PWM);
delay(1);
}
สำหรับตัวอย่างโปรแกรม Arduino ที่ใช้ในการทดลองจะแสดงข้างบน โดยจะเป็นแนวทางให้ผู้อ่านสามารถนำไปปรับปรุงเพื่อใช้งานใหม่ได้ ซึ่งในส่วนของการกำหนดค่าแรงดันที่เอาต์พุตนั้น จะมีด้วยกัน 2 แบบคือ ให้เปลี่ยนค่าตัวแปรที่บรรทัด int Setpoint = 512; // 12V @ Voltage output เป็นค่าใหม่ หรือการปรับค่าตัวต้านทานตำแหน่ง RP1 ของวงจรแสดงในรูปที่ 26

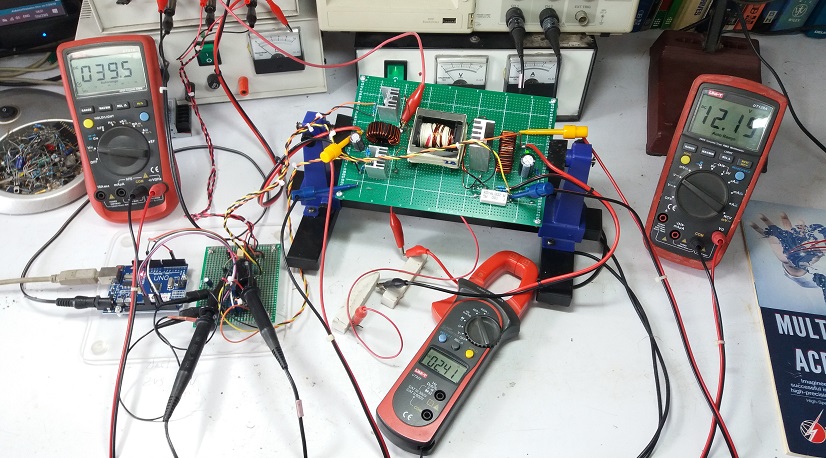

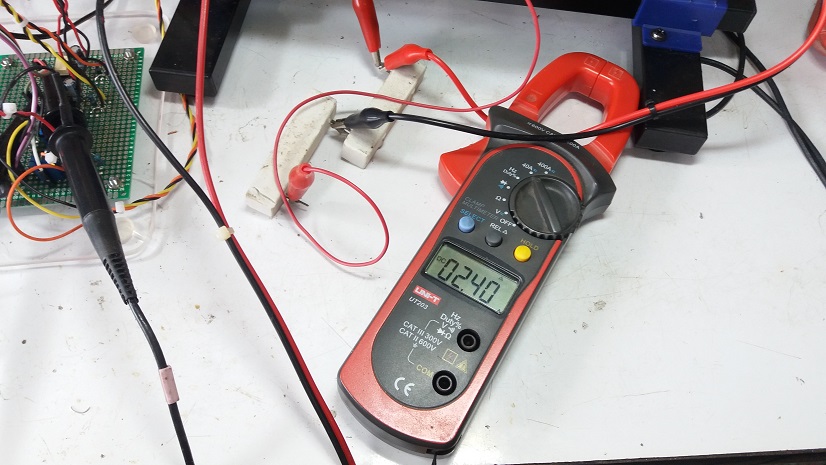

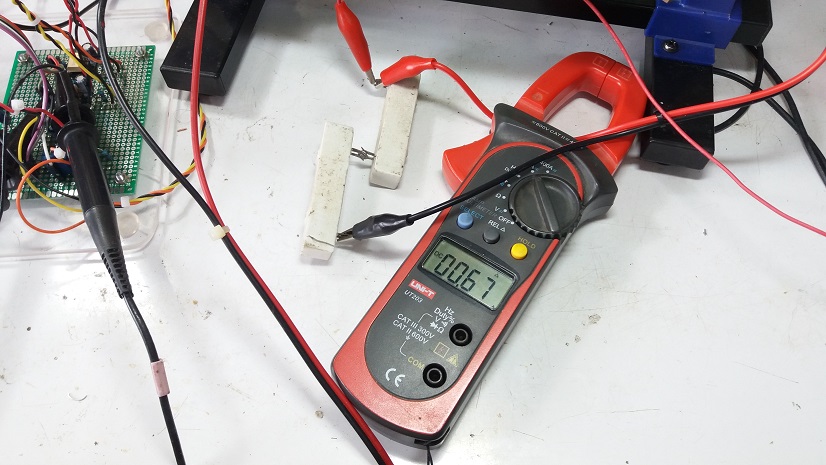

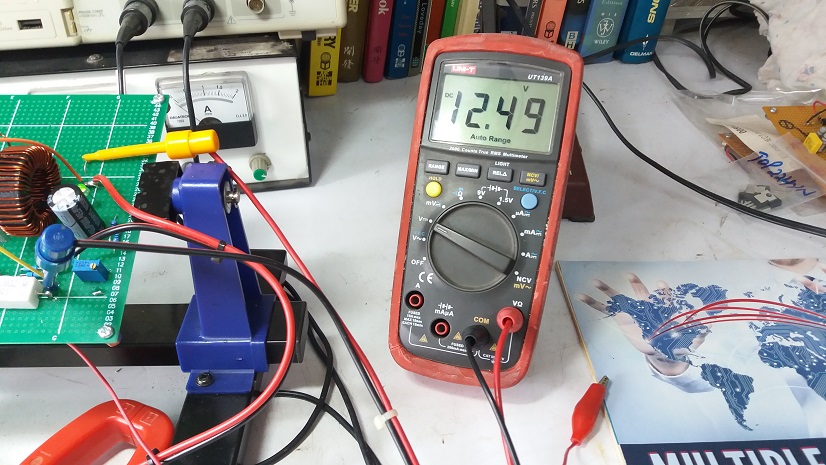

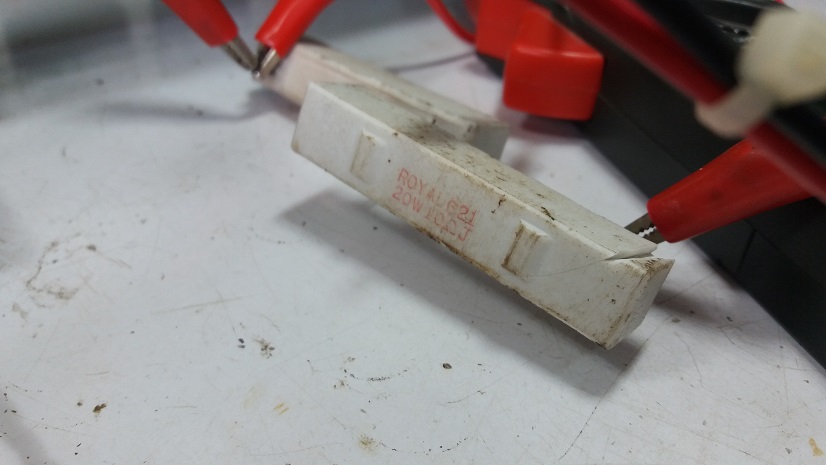

สำหรับรูปที่ 15 ถึงรูปที่ 17 เป็นการทดลองการทำงานของวงจรในครั้งที่ 1 โดยการต่อโหลดที่เอาต์พุต 20 โอห์ม ซึ่งปริมาณกระแสที่วัดได้คือ 0.67A และเราจะสังเกตการตอบสนองการทำงานของวงจรในรูปที่ 16 และรูปที่ 17 ตามลำดับ ซึ่งจะใช้รูปแบบการทดลองเดียวกับการทดลองที่ 2 และ 3 แต่เพิ่มประมาณการจ่ายกระแสเอาต์พุตขึ้น

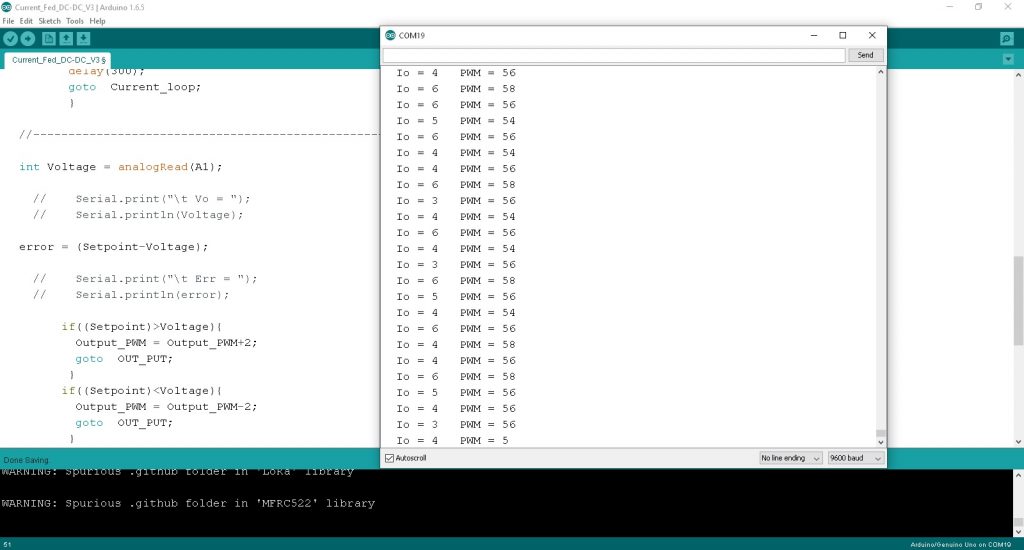

สำหรับรูปที่ 25 เป็นหน้าต่างแสดงค่าสัญญาณ PWM และปริมาณกระแสเอาต์พุต Io ที่ได้ ขณะวงจรทำงานทั้งนี้เพื่อเป็นการสังเกตการทำงานของโปรแกรมที่กำลังพัฒนาและกำหนดการทำงานของโปรแกมตามที่ออกแบบต่างๆ

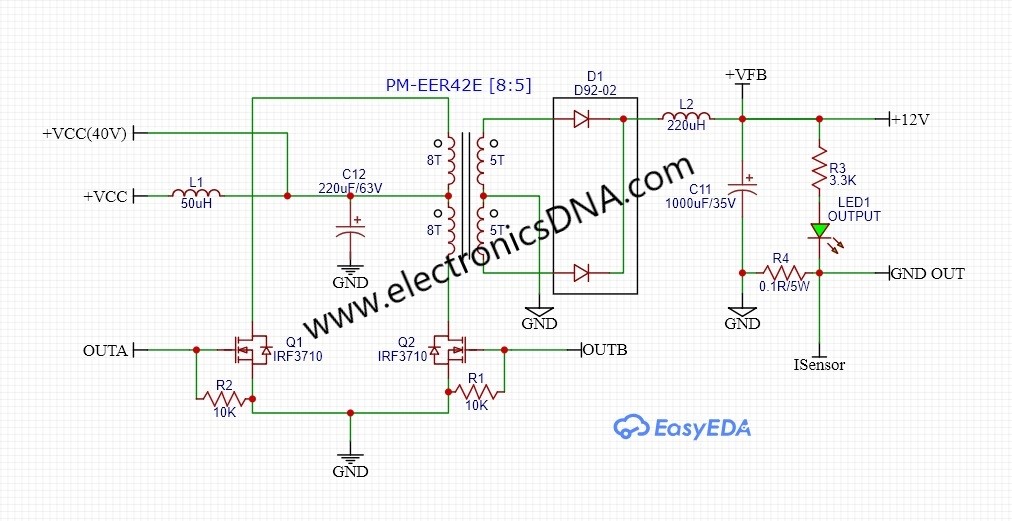

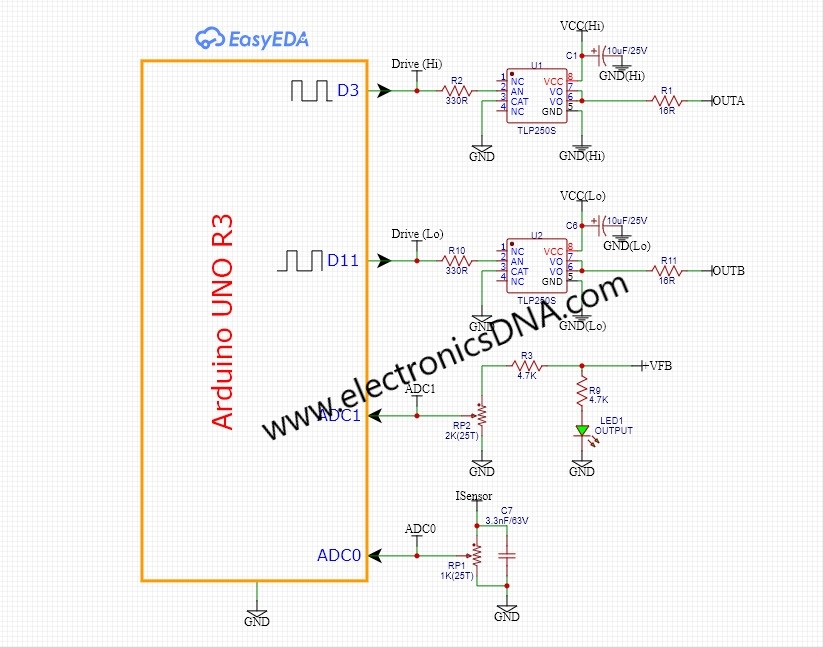

ในส่วนของรูปวงจรที่ 26 และรูปที่ 27 นี้แอดมินวาดวงจรออกเป็น 2 ส่วนเพื่อให้เข้าใจง่าย โดยจะแบ่งเป็นส่วนของวงจรควบคุมและสัญญาณขับ (รูปที่ 26) และวงจรขับกำลังคอนเวอร์เตอร์และเอาต์พุต (รูปที่ 27) ซึ่งในการทดลองครั้งนี้แอดมินจะจ่ายไฟเลี้ยงอินพุตเข้าที่ตำแหน่ง +VCC(40V) ในเวอร์ชั่นที่ 1
สำหรับโครงงานสวิตชิ่งวงจรพุช-พูล คอนเวอร์เตอร์ (Push-Pull Converter) ควบคุมด้วยบอร์ด Arduino UNO นี้เป็นอีกแบบหนึ่งที่แอดมินทดลองใช้บอร์ดไมโครคอนโทรลเลอร์เข้ามาควบคุม (Digital Control) ทั้งนี้เพื่อเป็นการเรียนรู้และทำความเข้าใจของแอดมินเอง ซึ่งคิดว่าการทดลองและการออกแบบทั้งหมดคงจะเป็นประโยชน์และพอเป็นแนวทางให้ผู้อ่านสามารถพัฒนาวงจรพุช-พูล คอนเวอร์เตอร์ในรูปแบบที่ต้องการได้ครับ.
