Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

มอเตอร์แบบสเต็ปปิ้ง (Stepping Motor) เป็นมอเตอร์อีกแบบหนึ่งที่นิยมใช้งานทั่วไป ทั้งในตัวหุ่นยนต์ สายพานลำเรียงสิ่งของ หรือเครื่องจักร ซีเอ็นซี เป็นต้น ทั้งนี้ตัวมอเตอร์จะให้ความแม่นยำของการหมุนที่ดี โดยไม่ต้องใช้ในส่วนของเอ็นโค้ดเดอร์ (Encoder) เป็นส่วนควบคุมก็ได้ ทั้งนี้เราสามารถใช้จำนวนพัลซ์ที่เป็นสัญญาณขับ เพื่อคำนวณตำแหน่งของการหมุนมอเตอร์ แต่จุดด้อยของตัวมอเตอร์คือความเร็วรอบของการหมุนอาจจะไม่สูงมากนัก และในการทดลองนี้จะนำสเต็ปปิ้งมอเตอร์ขนาดเล็กมาเรียนรู้และควบคุมการหมุนตัวมอเตอร์ครับ

Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

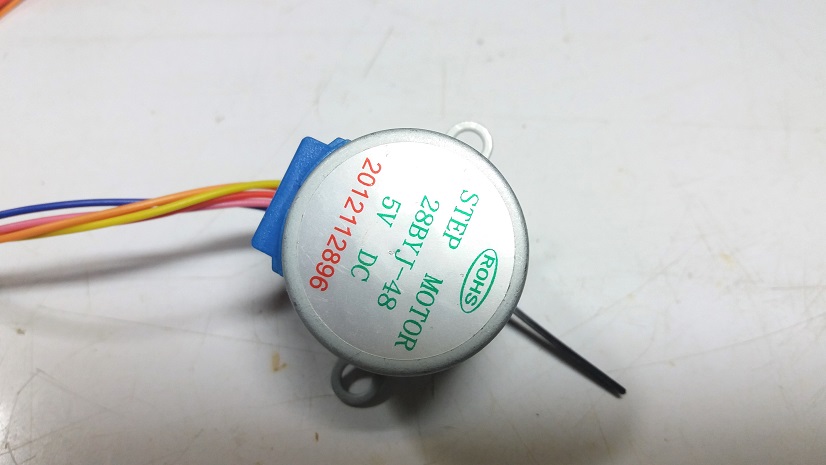

รูปที่ 1 ตัวมอเตอร์ที่ใช้ในการทดลอง (ด้านหน้า)
Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

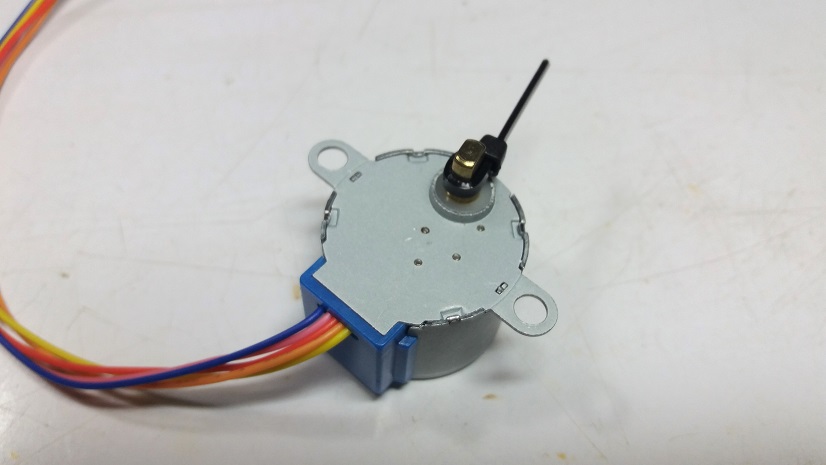

รูปที่ 2 ตัวมอเตอร์ที่ใช้ในการทดลอง (ด้านหลัง)
Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

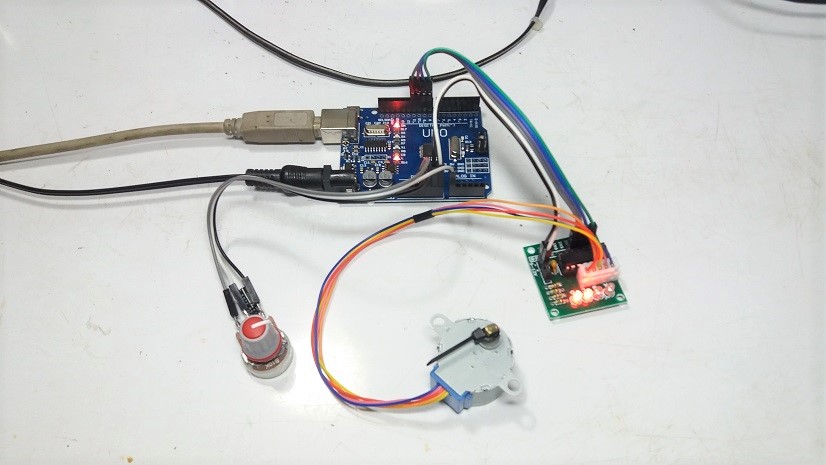

รูปที่ 3 ลักษณะของการต่อวงจรเพื่อทดลองสเต็ปปิ้งมอเตอร์

สำหรับรูปที่ 1 และรูปที่ 2 แสดงลักษณะและขนาดของตัวสเต็ปปิ้งมอเตอร์ที่ใช้ในการทดลองโครงงาน ซึ่งเป็นมอเตอร์ขนาดเล็กและใช้แรงดันไฟเลี้ยงที่ 5V โดยลักษณะการต่อวงจรร่วมกับบอร์ด Arduino UNO และตัวต้านทานปรับค่าสำหรับทดลองมอเตอร์ดังในรูปที่ 3

 /*
  Arduino Control 4 Phase Swire Stepper Motor 28BYJ-48
  Code Program by :   http://www.geeetech.com/wiki/index.php/Stepper_Motor_5V_4-Phase_5-
  Wire_%26_ULN2003_Driver_Board_for_Arduino

  MCU : Arduino UNO
  AdjSpeed POT : ADC CH0
 +Vcc : 5V
 */

int Pin0 = 11;    // to IN4
int Pin1 = 10;    // to IN3
int Pin2 = 9;      // to IN2
int Pin3 = 8;      // to IN1
int _step = 0;
int adjspeed = 0;

boolean dir = true;  // gre
void setup()
{
 pinMode(Pin0, OUTPUT);
 pinMode(Pin1, OUTPUT);
 pinMode(Pin2, OUTPUT);
 pinMode(Pin3, OUTPUT);
}
 void loop()
{
 switch(_step){
   case 0:
     digitalWrite(Pin0, LOW);
     digitalWrite(Pin1, LOW);
     digitalWrite(Pin2, LOW);
     digitalWrite(Pin3, HIGH);
   break;
   case 1:
     digitalWrite(Pin0, LOW);
     digitalWrite(Pin1, LOW);
     digitalWrite(Pin2, HIGH);
     digitalWrite(Pin3, HIGH);
   break;
   case 2:
     digitalWrite(Pin0, LOW);
     digitalWrite(Pin1, LOW);
     digitalWrite(Pin2, HIGH);
     digitalWrite(Pin3, LOW);
   break;
   case 3:
     digitalWrite(Pin0, LOW);
     digitalWrite(Pin1, HIGH);
     digitalWrite(Pin2, HIGH);
     digitalWrite(Pin3, LOW);
   break;
   case 4:
     digitalWrite(Pin0, LOW);
     digitalWrite(Pin1, HIGH);
     digitalWrite(Pin2, LOW);
     digitalWrite(Pin3, LOW);
   break;
   case 5:
     digitalWrite(Pin0, HIGH);
     digitalWrite(Pin1, HIGH);
     digitalWrite(Pin2, LOW);
     digitalWrite(Pin3, LOW);
   break;
   case 6:
     digitalWrite(Pin0, HIGH);
     digitalWrite(Pin1, LOW);
     digitalWrite(Pin2, LOW);
     digitalWrite(Pin3, LOW);
   break;
   case 7:
     digitalWrite(Pin0, HIGH);
     digitalWrite(Pin1, LOW);
     digitalWrite(Pin2, LOW);
     digitalWrite(Pin3, HIGH);
   break;
   default:
     digitalWrite(Pin0, LOW);
     digitalWrite(Pin1, LOW);
     digitalWrite(Pin2, LOW);
     digitalWrite(Pin3, LOW);
   break;
 }
 if(dir){
   _step++;
 }else{
   _step--;
 }
 if(_step>7){
   _step=0;
 }
 if(_step<0){
   _step=7;
 }
 adjspeed = analogRead(A0);  // ADC pin A0
 adjspeed = (adjspeed/10);
 if (adjspeed<1)  {adjspeed = 1;}
 delay(adjspeed);
}

ในส่วนโปรแกรมการทดลองมอเตอร์ข้างบน โดยส่วนใหญ่จะคงไว้ตามโปรแกรมเดิมที่อ้างอิงมา แต่จะมาเพิ่มเติมในส่วนของคำสั่ง adjspeed = analogRead(A0); และคำสั่งข้างเพิ่มเติม ทั้งนี้เพื่อให้เราสามารถปรับความเร็วการหมุนของตัวมอเตอร์ได้เพิ่มขึ้น ซึ่งเราสามารถปรับเปลี่ยนค่าตัวแปรในคำสั่ง delay(adjspeed); เพื่อใช้ในระบบควบคุมได้ภายหลัง

Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

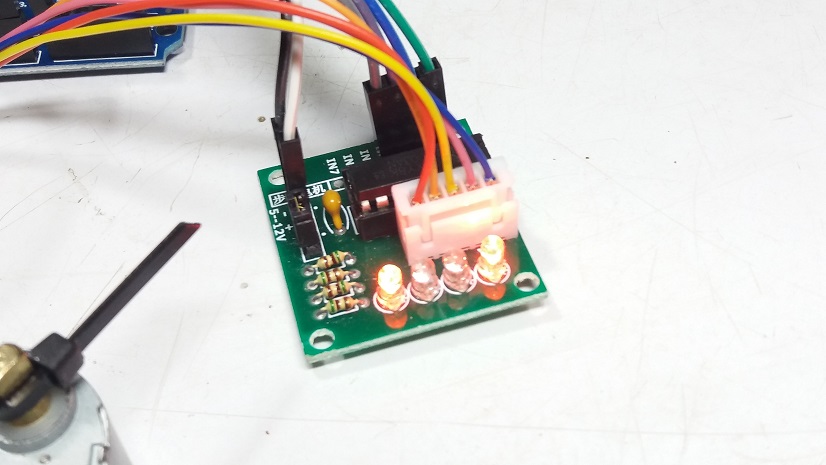

รูปที่ 4 การแสดงผลของบอร์ดขับมอเตอร์

ในรูปที่ 4 เป็นบอร์ดสำหรับขับมอเตอร์ โดยจะมีแอลอีดีแสดงผลให้ทราบการขับสัญญาณในแต่ละเฟสและสามารถตรวจสอบความถูกต้องของสัญญาณขับที่ส่งมาจากบอร์ดประมวลผล Arduino UNO ได้อีกด้วย

Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

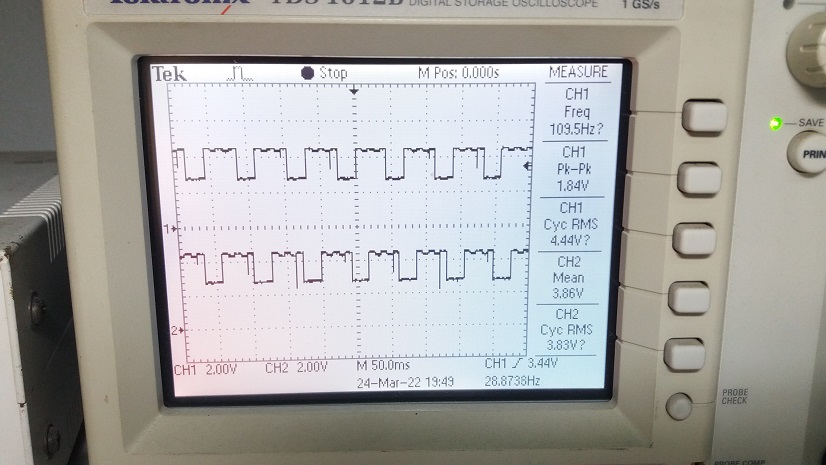

รูปที่ 5 ทดลองวัดสัญญาณขับตัวสเต็ปปิ้งมอเตอร์ 2 ช่อง

รูปที่ 5 เป็นการทดลองวัดสัญญาณที่เกิดขึ้นบนบอร์ดขับมอเตอร์ โดยในการทดลองจะใช้ไฟเลี้ยงให้กับตัวบอร์ดที่ 5V ทั้งนี้จะสัเกตเห็นว่าสัญญาณที่เกิดขึ้นจะมีการเลี่อนเฟสเล็กน้อย ซึ่งเป็นรูปแบบของการขับสเต็ปปิ้งมอเตอร์แบบนี้

Arduino Control 4 Phase Wire Stepper Motor 28BYJ-48

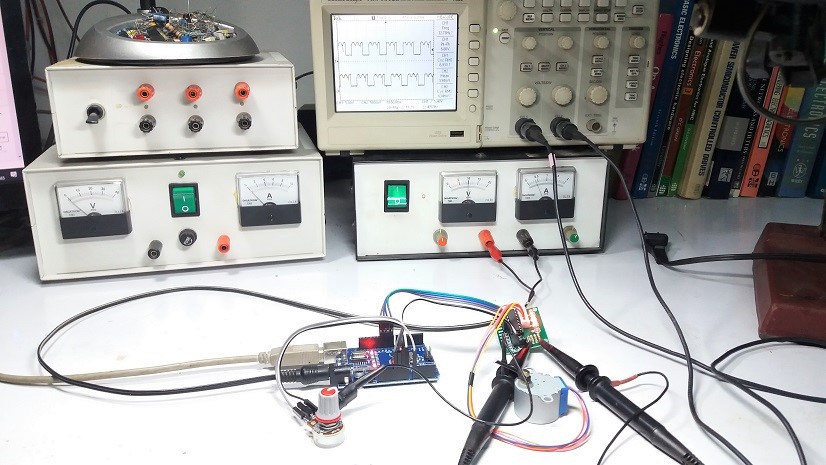

รูปที่ 6 ลักษณะของการทดลองสเต็ปปิ้งมอเตอร์ (28BYJ-48)

สำหรับการทดลองควบคุมการหมุนสเต็ปปิ้งมอเตอร์โดยใช้บอร์ด Arduino UNO นั้น จะมีเนื้อหาให้เราค้นคว้าในอินเตอร์เน็ตมากมายครับ แต่ทั้งนี้แอดมินเองยังไม่เคยทดลองใช้มอเตอร์รุ่นนี้ (28BYJ-48) จึงซื้อมาทดลองเพิ่มเติมเพื่อสังเกตการทำงานและคิดว่าจะนำมาทดลองและแชร์การทดลองให้กับผู้อ่านที่สนใจการควบคุมมอเตอร์แบบนนี้กัน ซึ่งการควบคุมที่นำเสนอนี้จะเป็นรูปแบบหนึ่งของการขับตัวมอเตอร์เท่านั้น ส่วนหนึ่งหวังให้เนื้อหาเป็นข้อมูลเบื้องต้น สำหรับนำไปใช้ในระบบควบคุมต่างๆ ที่ต้องการต่อไปครับ.
