LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

สำหรับโครงงานที่เคยนำเสนอก่อนหน้านี้เกี่ยวกับวงจรดีซี ทู ดีซี แบบซิงโครนัสบัก คอนเวอร์เตอร์นั้น (Synchronous Buck Converter) ส่วนใหญ่จะใช้ตัวควบคุมด้วยไมโครคอนโทรลเลอร์ (Digital Control) โดยเฉพาะบอร์ด Arduino UNO ทั้งนี้ บอร์ด Arduino UNO เป็นบอร์ดประมวลผลที่นิยมใช้งาน สามารถค้นหาข้อมูลต่างๆ ที่เกี่ยวข้องได้มากมายและที่สำคัญราคาไม่สูงมากนักครับ แต่ในโครงงานนี้จะเป็นการทดลองใช้ไอซีควบคุมแบบอะนาลอก (Analog Control) ให้กับวงจรดีซี ทู ดีซี ซิงโครนัสบักคอนเวอร์เตอร์ เบอร์ LT1339CN ของบริษัท ลิเนียร์ เทคโนโลยี คอร์ปอเรชั่น (Linear Technology Corporation) ซึ่งจะเป็นอีกรูปแบบหนึ่ง โดยโครงงานจะเป็นวงจรขนาดเล็กและรับแรงดันอินพุตประมาณ 13.8V และจ่ายแรงดันเอาต์พุตที่ 5V/10A ต่อเนื่อง

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

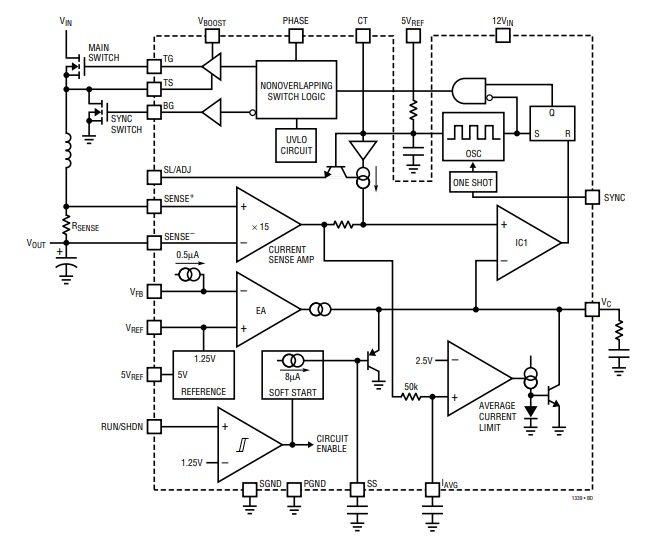

รูปที่ 1 บล็อกไดอะแกรมแสดงโครงสร้างของตัวไอซี LT1339CN [Picture by : Ref.1]
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

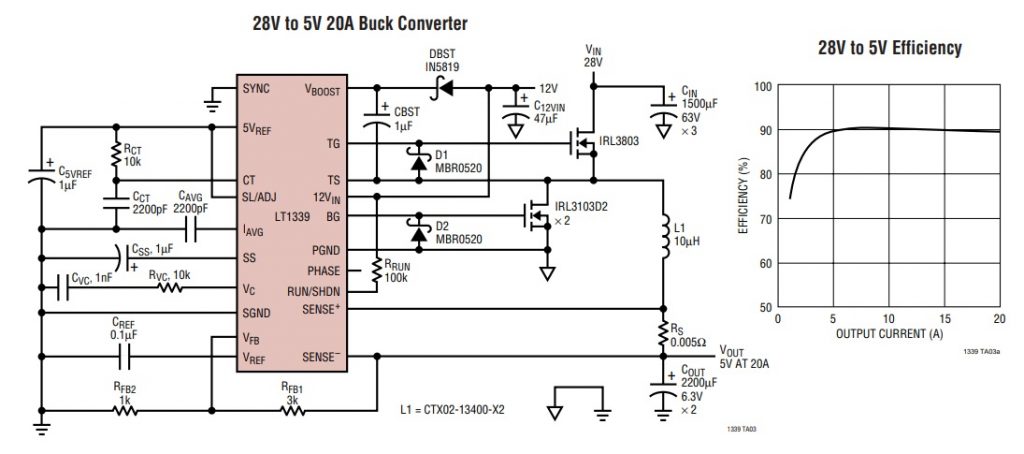

รูปที่ 2 ตัวอย่างการต่อใช้งานไอซี LT1339CN [Picture by : Ref.1]

Datasheet : LT1339CN High Power Synchronous

รูปที่ 1 และรูปที่ 2 เป็นข้อมูลของตัวไอซีที่สำคัญเกี่ยวกับบล็อกไดอะแกรมแสดงโครงสร้างภายในของตัวไอซี LT1339CN ลำดับการทำงานและฟังก์ชั่นต่างๆ รวมทั้งตัวอย่างการต่อใช้งาน ทั้งนี้เพื่อให้เข้าใจการทำงานของวงจรในโครงาานนี้ได้ง่ายขึ้น

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

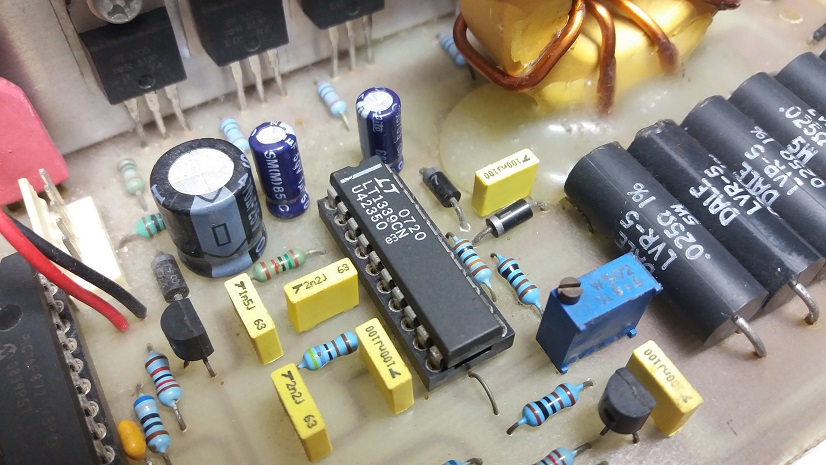

รูปที่ 3 ลักษณะของไอซี LT1339CN ในบอร์ด ดีซี ทู ดีซี คอนเวอร์เตอร์
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

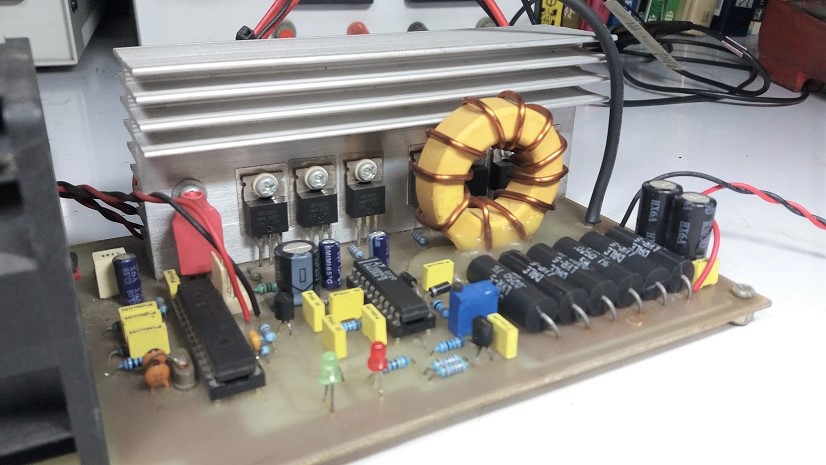

รูปที่ 4 แสดงบอร์ดดีซี ทู ดีซี ซิงโครนัส บักคอนเวอร์เตอร์ของโครงงาน

รูปที่ 3 และรูปที่ 4 เป็นการนำไอซี LT1339CN มาต่อใช้งานวงจรซิงโครนัสบักคอนเวอร์เตอร์ โดยตัวโครงงานนี้จะสามารถรับแรงดันอินพุตที่ 13.8V และจ่ายแรงดันที่เอาต์พุตที่ 5V รวมทั้งกระแสเอาต์พุต 10A (ต่อเนื่อง)

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

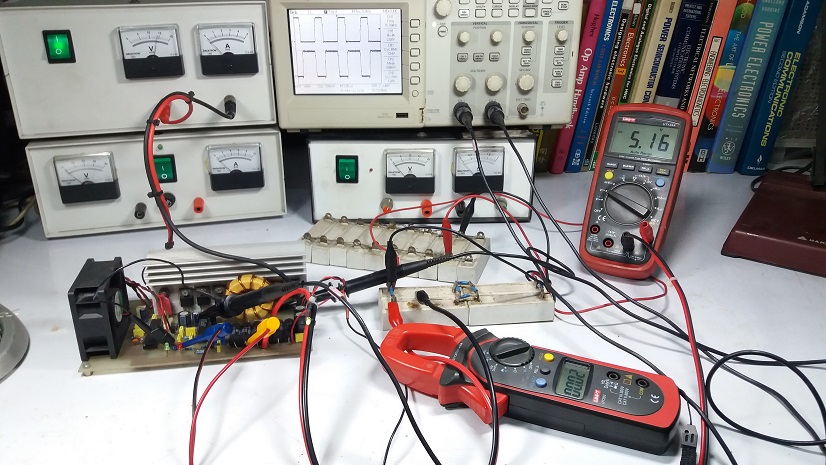

รูปที่ 5 แสดงลักษณะของการเตรียมทดลองโครงงาน
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

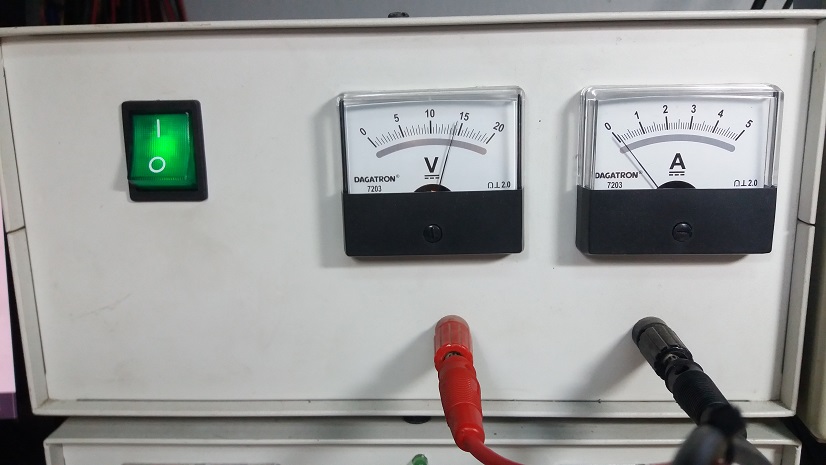

รูปที่ 6 แหล่งจ่ายไฟเลี้ยงอินพุตกระแสตรงสำหรับทดลอง

รูปที่ 6 แสดงแหล่งจ่ายไฟเลี้ยงกระแสตรงสำหรับทดลอง โดยแหล่งจ่ายนี้มีค่าแรงดันที่ประมาณ 13.8V และจ่ายกระแสได้สูงสุด 5A นอกจากนี้ตัวแหล่งจ่ายไฟเราสามารถสังเกตการจ่ายแรงดันและกระแสได้ เพื่อประมาณการใช้กำลังไฟฟ้าทางด้านอินพุตและประสิทธิภาพ (Efficiency) การทำงานของวงจรได้ง่ายขึ้น

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

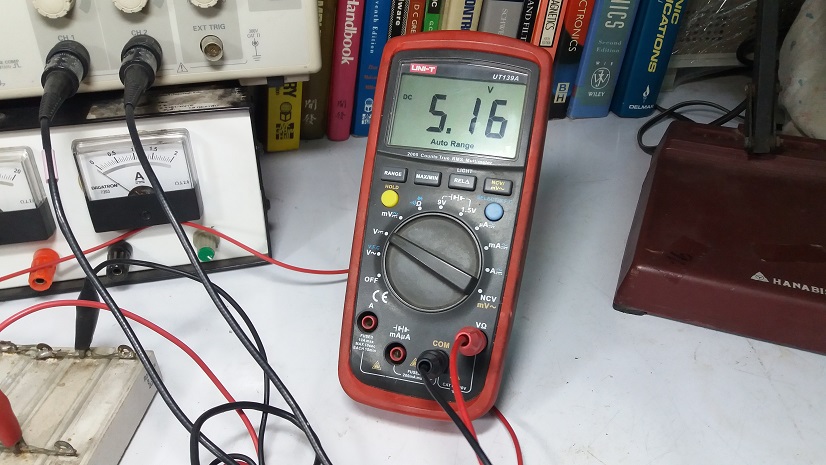

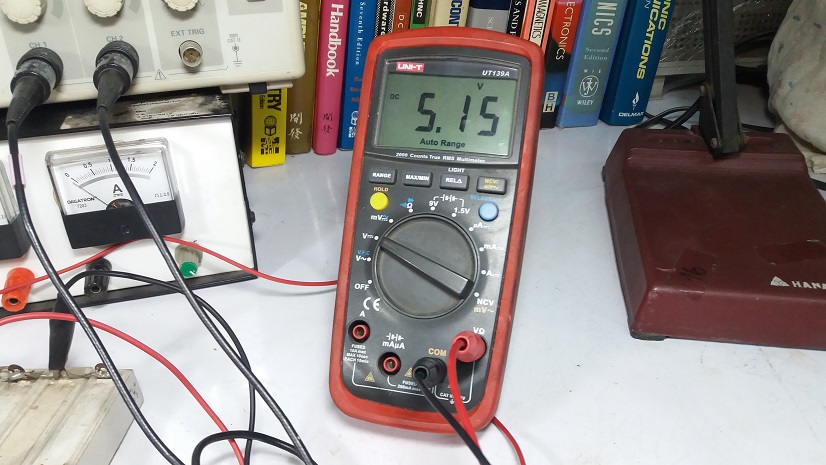

รูปที่ 7 ค่าแรงดันเอาต์พุตที่กำหนดให้กับวงจร
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

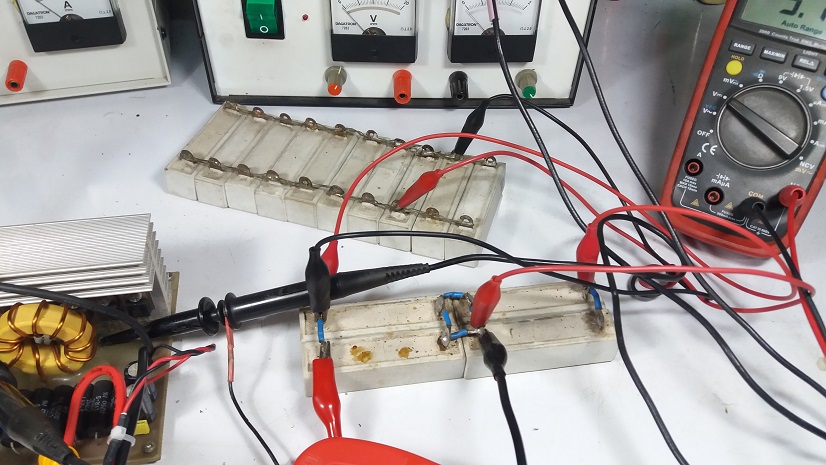

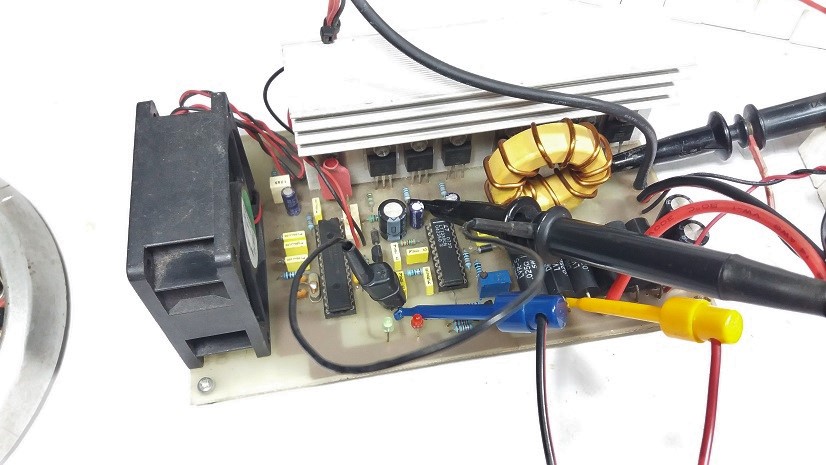

รูปที่ 8 ลักษณะการวัดสัญญาณขับเพาเวอร์มอสเฟตที่ขา G ในบอร์ด

รูปที่ 7 และรูปที่ 8 เป็นการวัดค่าแรงดันเอาต์พุตด้วยมัลติมิเตอร์ในรูปที่ 7 และในรูปที่ 8 แสดงลักษณะการวัดสัญญาณขับเพาเวอร์มอสเฟตด้วยออสซิลโลสโคป โดยการวัดที่ตำแหน่งขา G ในบอร์ด รวมทั้งลักษณะของการใช้โพรบ

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology
รูปที่ 9 แสดงโหลดตัวต้านทานค่าคงที่ต่างๆ สำหรับการทดลอง
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

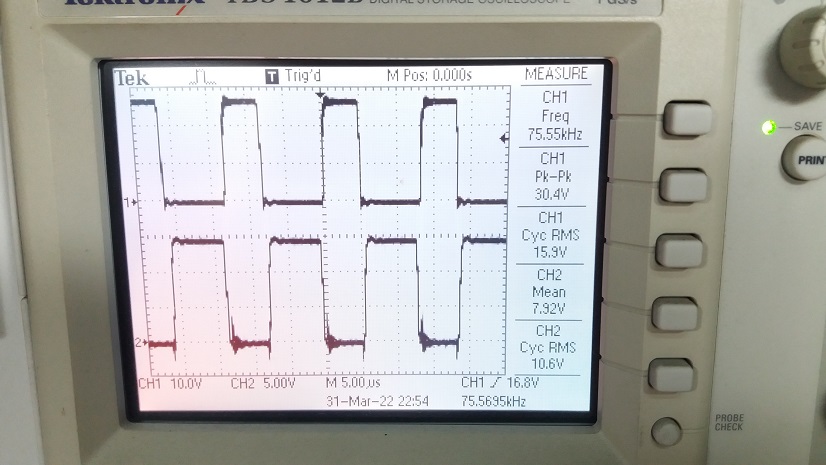

รูปที่ 10 สัญญาณขับเพาเวอร์มอสเฟตขณะสแตนบาย ด้าน High side drive และ Low side drive

รูปที่ 10 เป็นลักษณะของสัญญาณขับเพาเวอร์มอสเฟตขณะสแตนบาย ด้าน High side drive (CH1) และ Low side drive (CH2) ความถี่สวิตชิ่งประมาณ 75kHz

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

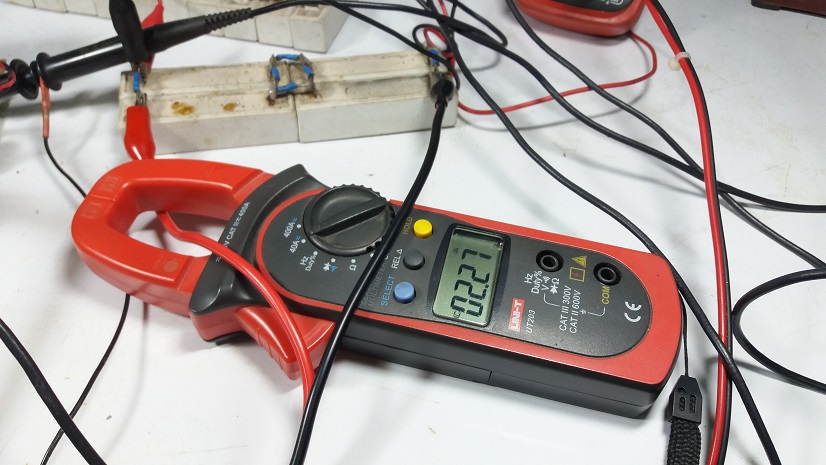

รูปที่ 11 การทดลองที่ 1 ให้วงจรจ่ายกระแสโหลดที่ประมาณ 2.27A
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

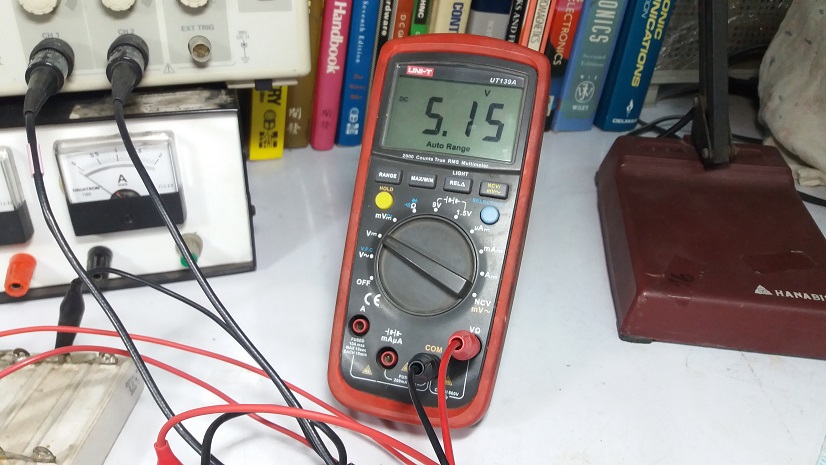

รูปที่ 12 การทดลองที่ 1 ค่าแรงดันเอาต์พุตเมื่อจ่ายกระแสโหลดที่ประมาณ 2.27A

ในรูปที่ 11 เป็นการต่อโหลดให้กับวงจร ซึ่งตัววงจรจะจ่ายกระแสให้โหลดที่ 2.27A จากนั้นเราจะสังเกตค่าแรงดันที่เอาต์พุตที่เกิดขึ้นถึงการเปลี่ยนแปลง ซึ่งจาการทดลองค่าที่ได้จะยังคงที่ดังแสดงในรูปที่ 12

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

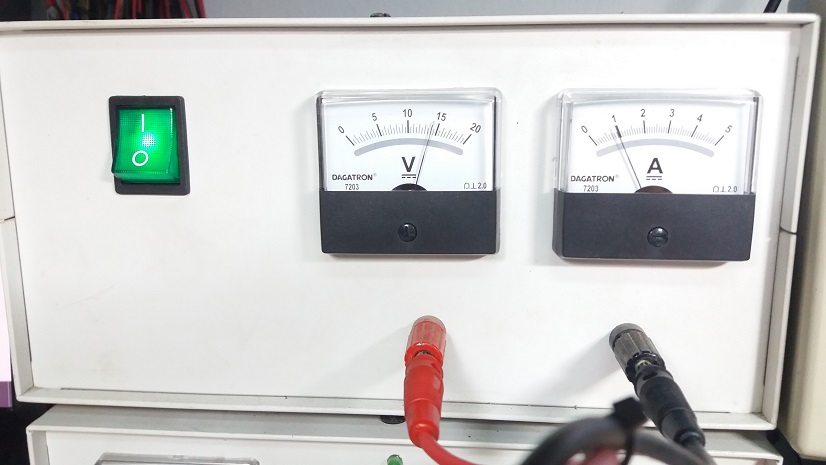

รูปที่ 13 การทดลองที่ 1 แสดงการจ่ายกำลังไฟฟ้าทางด้านอินพุต

รูปที่ 13 เป็นการแสดงผลของการจ่ายแรงดันและกระแสของแหล่งจ่ายไฟเลี้ยงทางด้านอินพุต ซึ่งแรงดันที่จ่ายประมาณ 13.8V และกระแสประมาณ 0.9A เมื่อวงจรจ่ายกระแสให้โหลดที่ 2.27A

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

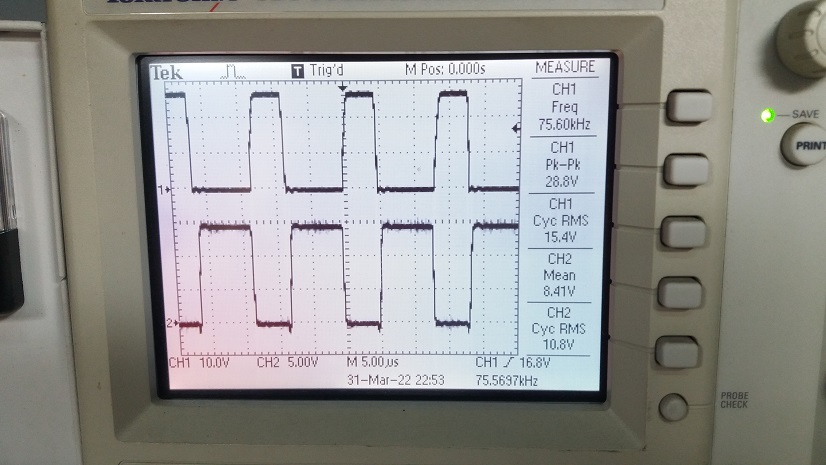

รูปที่ 14 การทดลองที่ 1 ลักษณะสัญญาณขับเมื่อจ่ายกระแสโหลดที่ประมาณ 2.27A

ในส่วนของรูปที่ 14 เป็นลักษณะของสัญญาณพัลซ์วิดธ์ มอดูเลตชั่นที่ตอบสนองต่อโหลดที่กระแส 2.27A ทั้งนี้สัญญาณจะเพิ่มความกว้างที่ช่องสัญญาณที่ 1 (CH1) บ้างเล็กน้อย

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

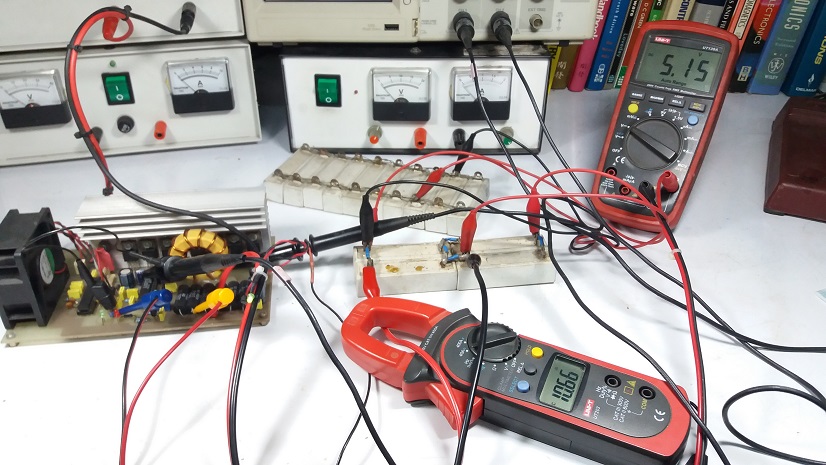

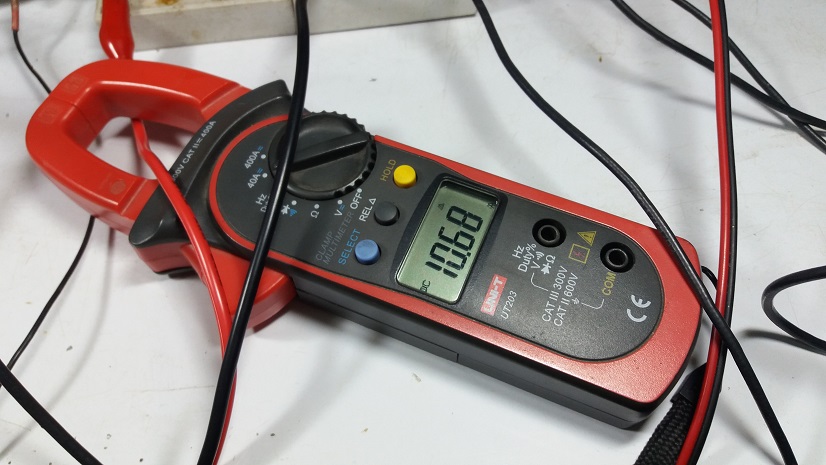

รูปที่ 15 การทดลองที่ 2 ให้วงจรจ่ายกระแสโหลดที่ประมาณ 10.68A
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology
รูปที่ 16 การทดลองที่ 2 ค่าแรงดันเอาต์พุตเมื่อจ่ายกระแสโหลดที่ประมาณ 10.68A
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

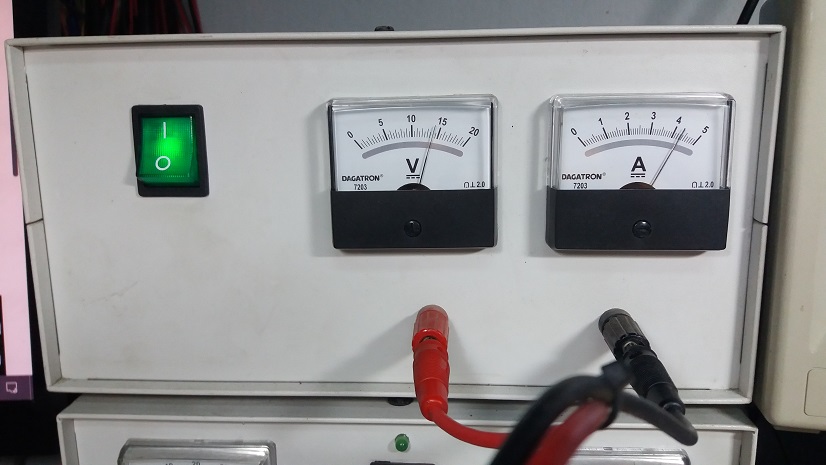

รูปที่ 17 การทดลองที่ 2 แสดงการจ่ายกำลังไฟฟ้าทางด้านอินพุต
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

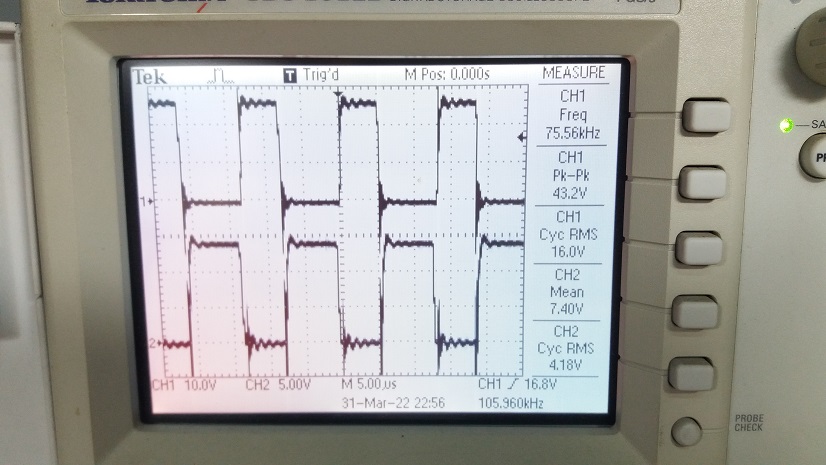

รูปที่ 18 การทดลองที่ 2 ลักษณะสัญญาณขับเมื่อจ่ายกระแสโหลดที่ประมาณ 10.68A

รูปที่ 15 ถึงรูปที่ 18 เป็นการทดลองวงจรในลักษณะเดียวกับการทดลองที่ 1 แต่เป็นการจ่ายกระแสให้กับโหลดมาที่ 10.68A โดยในการทดลองที่ 1 และ 2 เป็นการทดลองในเรื่องของ Load regulation ซึ่งจากการทดลองค่าแรงดันเอาต์พุตยังคงที่ ที่ 5V และวงจรจะปรับชดเชยการทำงานให้คงที่ด้วยการเพิ่มความกว้างสัญญาณพัลซ์วิดธ์มอดูเลตชั่น (PWM signal) นั้นเอง

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

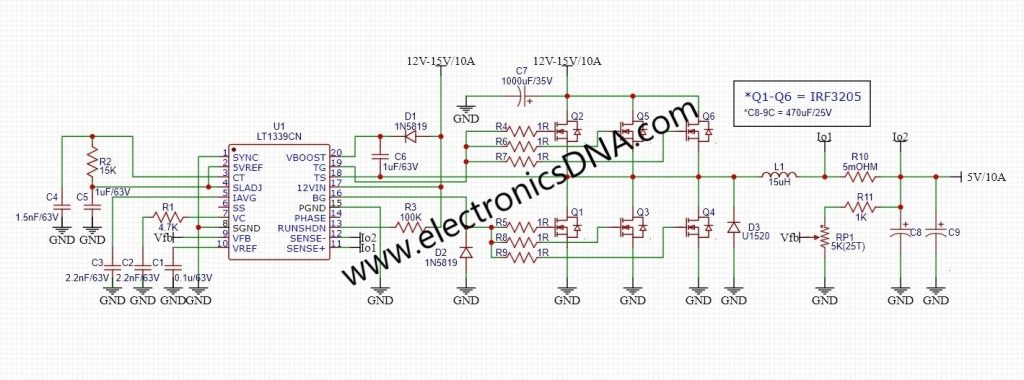

รูปที่ 19 วงจรที่ใช้ในการทดลองโครงาน

รูปที่ 19 แสดงวงจรซิงโครนัส บักคอนเวอร์เตอร์ ที่ใช้ในการทดลอง ซึ่งจะใช้อุปกรณ์ส่วนใหญ่ตามดาต้าซีต แต่ในส่วนของการส่งสัญญาณป้อนป้อนกลับแรงดันเอาต์พุต จะใช้ RP1 เพื่อให้สามารถปรับค่าแรงดันเอาต์พุตได้ และตัวต้านทานตรวจจับกระแส (R16) จะใช้ค่า 0.025OHM จะต่อขนานกัน 6 ตัว

LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology

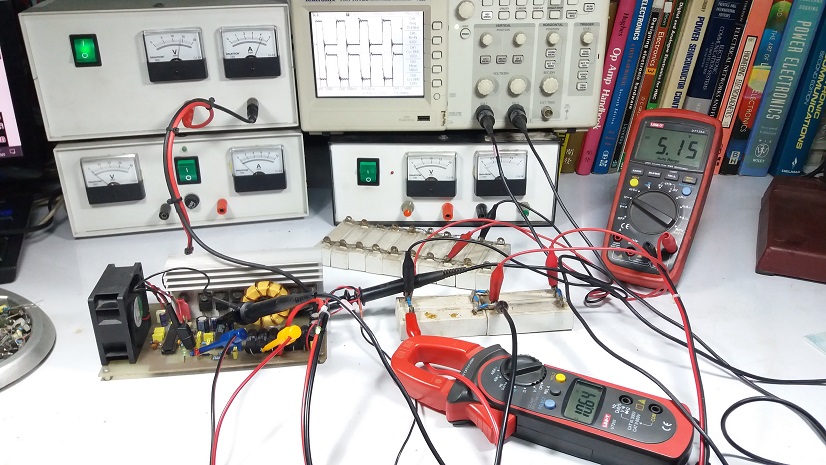

รูปที่ 20 แสดงลักษณะของการทดลองโครงงาน (1)
LT1339CN Analog Control DC-DC Synchronous Buck Converter Topology
รูปที่ 21 แสดงลักษณะของการทดลองโครงงาน (2)

สำหรับโครงงานดีซี ทู ดีซี แบบซิงโครนัสบัก คอนเวอร์เตอร์นี้ เป็นการทดลองนำไอซีควบคุมแบบอะนาลอกมาใช้งาน ซึ่งสามารถต่ออุปกรณ์ต่างๆ ร่วมได้ไม่ยากนัก ทั้งนี้วงจรของโครงงานนี้ สำหรับเป็นแนวทางให้ผู้อ่านสามารถนำไปปรับใช้งานในรูปแบบต่างๆ ตามความเหมาะสม โดยรายละเอียดของการทำงานพร้อมกับตัวอย่างการต่อใช้งานอีกหลายรูปแบบสามารถเข้าไปดูตามลิ้งอ้างอิงข้างล่างโครงงานนี้ครับ.
