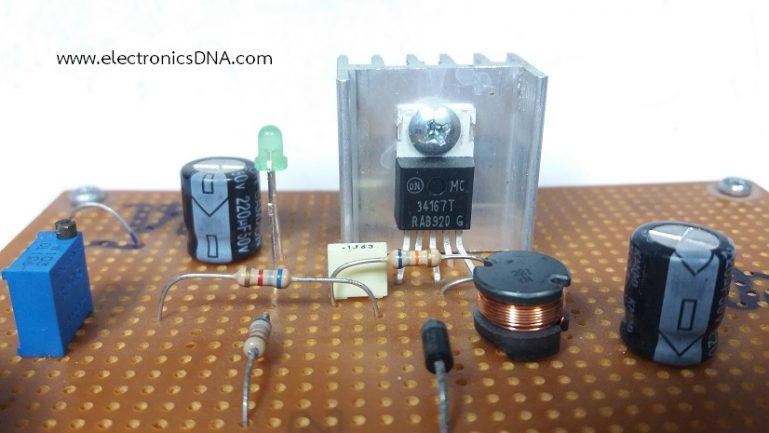

MC34167 Control Mini Switching Buck Converter

สำหรับโครงงานนี้เป็นวงจรบักคอนเวอร์เตอร์ (Buck Converter) อีกหนึ่งแบบ โดยใช้ไอซีเบอร์ MC34167 เป็นตัวควบคุม ซึ่งตัวถังเป็นแบบ TO-220 และก่อนหน้านี้แอดมินเคยนำเสนอไว้ แต่จะเป็นไอซีเบอร์ LM2575HVT-ADJ (โครงงาน LM2575HVT-ADJ) ดังนั้นเพื่อเป็นการศึกษาการทำงานของไอซีสวิตชิ่งบักคอนเวอร์เตอร์อีกแบบหนึ่ง จึงทดลองต่อวงจรบักคอนเวอร์เตอร์ด้วยไอซี MC34167 ขนาดเล็ก โดยรับไฟเลี้ยงอินพุตช่วง 10V-20Vdc กำหนดค่าแรงดันเอาต์พุตที่ 5V และจ่ายกระแสที่ 1A ต่อเนื่อง ทั้งนี้โครงงานจะเป็นการประกอบวงจรต้นแบบ บนแผ่นวงจรพิมพ์ (PCB) อเนกประสงค์ครับ

MC34167 Control Mini Switching Buck Converter

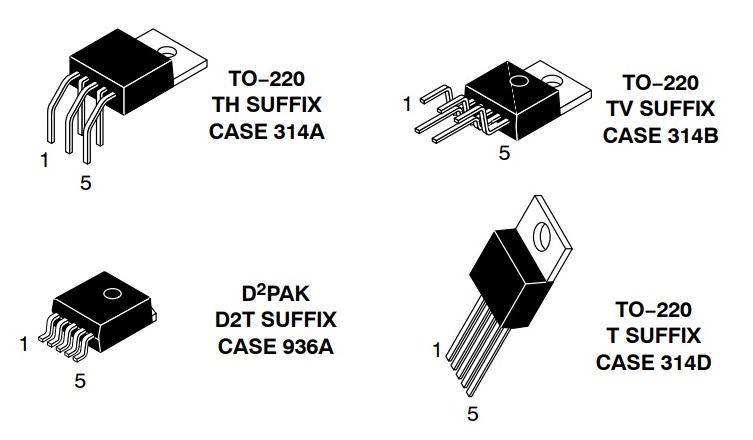

รูปที่ 1 ลักษณะตัวถังของไอซี MC34167 [Pictureby Ref.1]
MC34167 Control Mini Switching Buck Converter

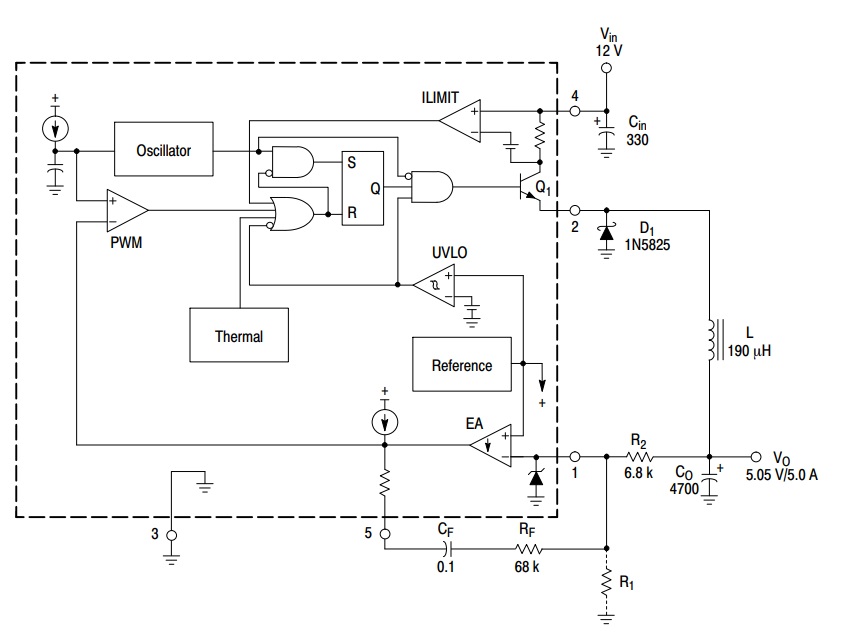

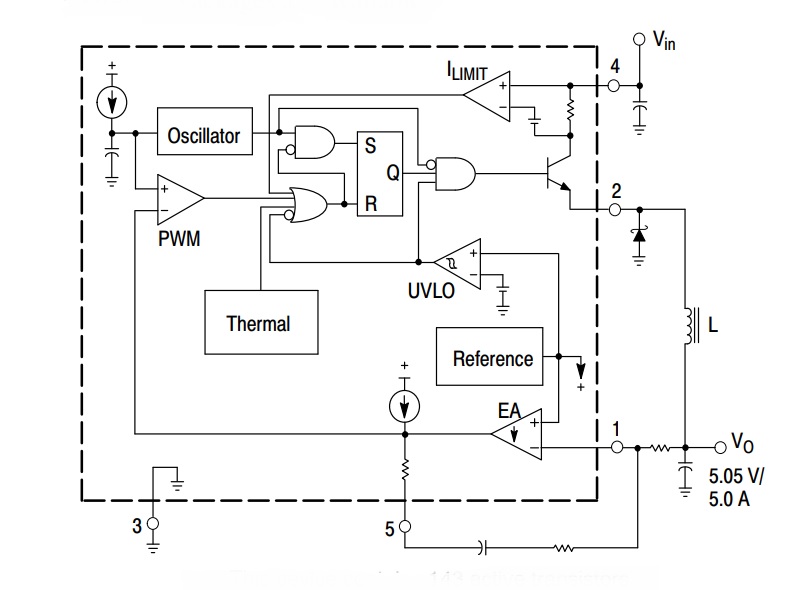

รูปที่ 2 แสดงโครงสร้างภายในไอซีของ MC34167 [Pictureby Ref.1]

คุณสมบัติทั่วไปของตัวไอซี MC34167

  1. จ่ายกระแสเอาต์พุตได้ถึง 5A
  2. ความถี่สวิตชิ่งที่ 72kHz แบบคงที่
  3. ค่าแรงดันเอาต์พุตกำหนดไว้ที่ 5.05V (ไม่ต้องต่อตัวต้านทานเพิ่ม)
  4. ความแม่นยำของแรงดันอ้างอิงผิดพลาดประมาณ 2%
  5. ค่าดิวตี้ไซเกิลเอาต์พุตอยู่ในช่วง 0-95%
  6. มีวงจรจำกัดกระแสแบบทุกไซเกิล
  7. มีวงจรป้องกันแรงดันอินพุตต่ำ
  8. มีวงจรตรวจจับอุณหภูมิในตัวไอซี
  9. รับแรงดันอินพุตช่วง 7.5V-40V
  10. โหมดสแตนบายใช้กระแสต่ำเพียง 36uA
  11. ตัวถังไอซีมีให้เลือกแบบ TO-220 และ D2PAK

Datasheet for MC34167 Switching Regulators

MC34167 Control Mini Switching Buck Converter
รูปที่ 3 อุปกรณ์วัดกระแสเอาต์พุตแบบ Closed Loop Current Sensor
MC34167 Control Mini Switching Buck Converter

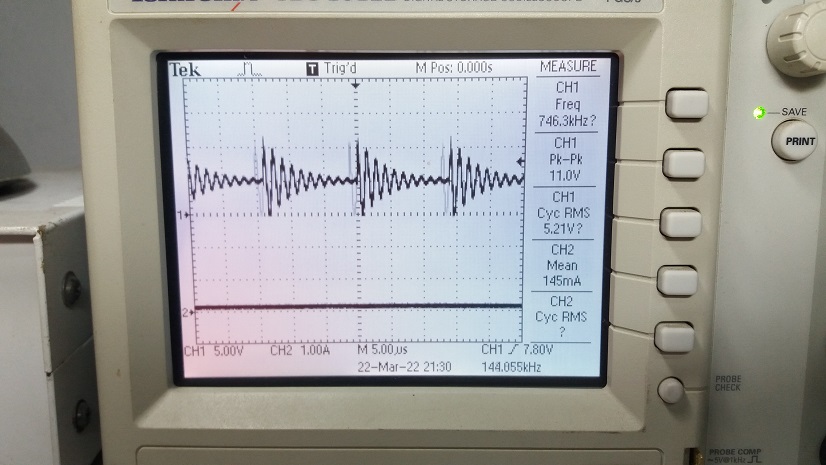

รูปที่ 4 สัญญาณเอาต์พุตที่ขา 2 ของตัวไอซี MC34167 ขณะวงจรสแตนบาย
MC34167 Control Mini Switching Buck Converter

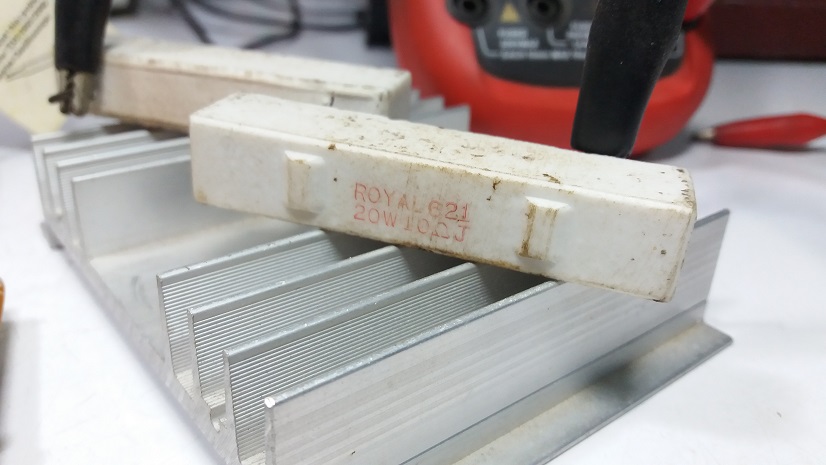

รูปที่ 5 ตัวต้านทานโหลดขนาด 10 โอห์ม 20 วัตต์ 2 ตัว
MC34167 Control Mini Switching Buck Converter

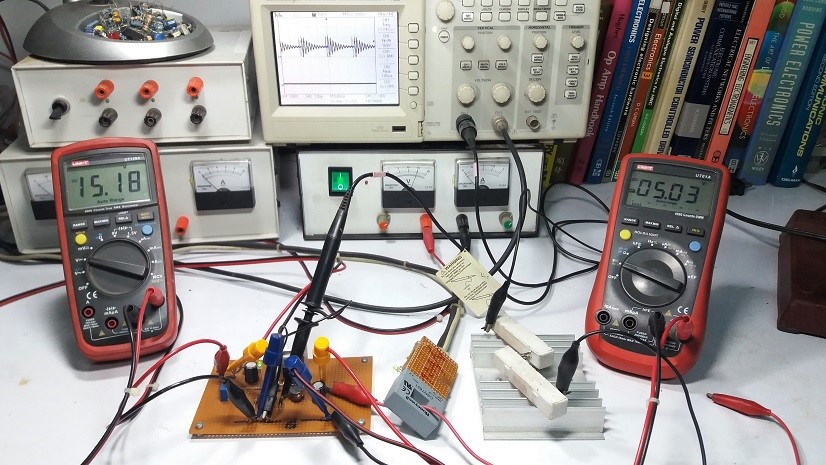

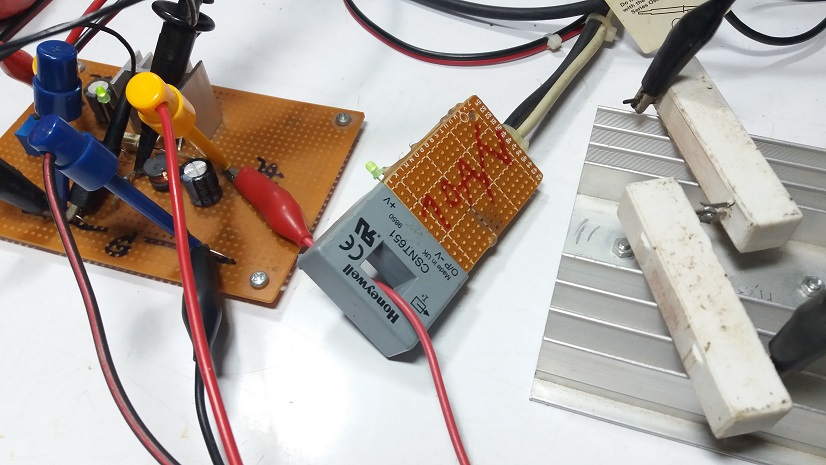

รูปที่ 6 ลักษณะของการทดลองโครงงาน

สำหรับในรูปที่ 3 ถึงรูปที่ 6 แสดงอุปกรณ์ต่างๆ ที่ใช้ในการทดลองและวัดสัญญาณที่เกิดขึ้นเมื่อวงจรอยู่ในสถานะสแตนบาย รวมทั้งลักษณะของการเตรียมการทดลองโครงงาน โดยเงื่อนไขในการทดลองนี้จะกำหนดค่าแรงดันเอาต์พุตที่ 5V

MC34167 Control Mini Switching Buck Converter

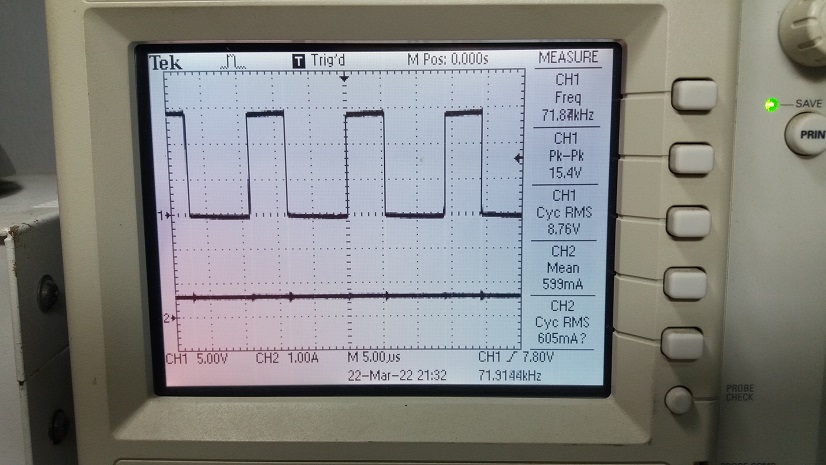

รูปที่ 7 การทดลองที่ 1 สัญญาณ PWM (CH1) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 500mA (CH2) กำหนดแรงดันอินพุตที่ 15V
MC34167 Control Mini Switching Buck Converter

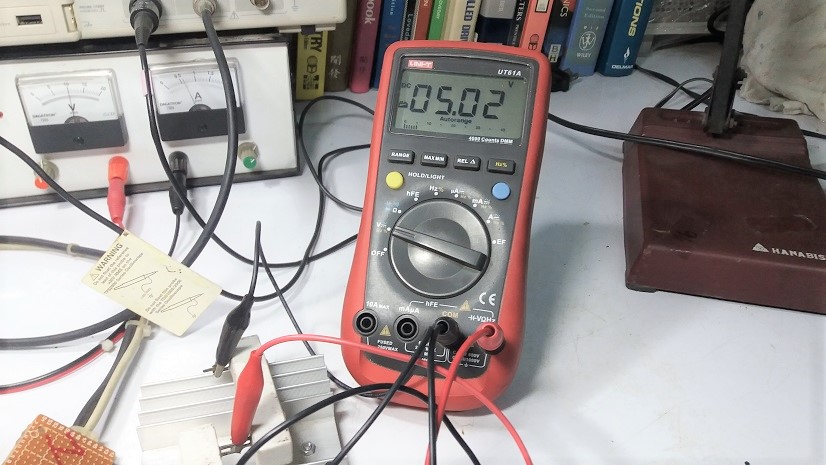

รูปที่ 8 การทดลองที่ 1 ค่าแรงดันเอาต์พุต เมื่อกระแสโหลดที่ประมาณ 500mA

ในรูปที่ 7 และรูปที่ 8 เป็นการทดลองที่ 1 สำหรับสังเกตค่า Load regulation ที่กระแสโหลด 50% โดยจะสังเกตการทำงานของสัญญาณเอาต์พุตที่ขา 2 ของตัวไอซี และค่าแรงดันเอาต์พุตยังคงที่ที่ประมาณ 5V

MC34167 Control Mini Switching Buck Converter

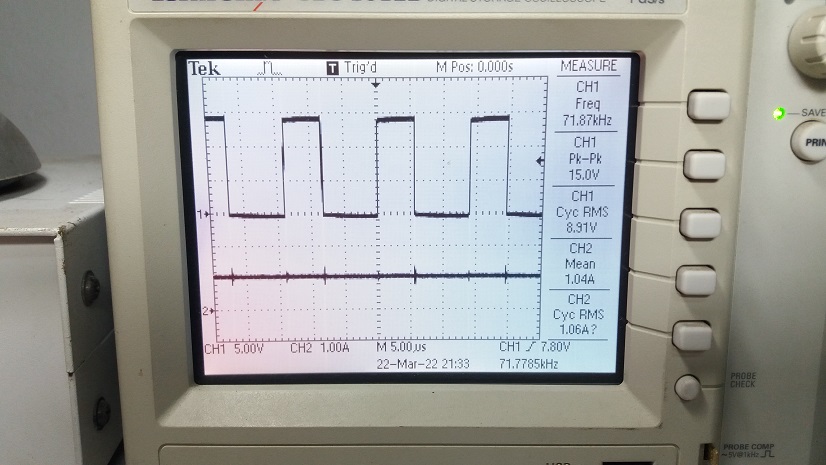

รูปที่ 9 การทดลองที่ 2 สัญญาณ PWM (CH1) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A (CH2) กำหนดแรงดันอินพุตที่ 15V
MC34167 Control Mini Switching Buck Converter

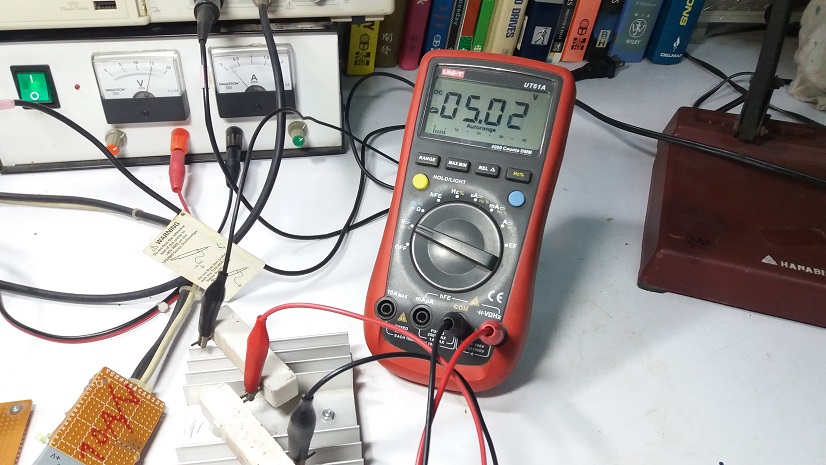

รูปที่ 10 การทดลองที่ 2 ค่าแรงดันเอาต์พุต เมื่อกระแสโหลดที่ประมาณ 1A

ในรูปที่ 9 และรูปที่ 10 เป็นการทดลองที่ 2 สำหรับสังเกตค่า Load regulation ที่กระแสโหลด 100% และสังเกตการทำงานของสัญญาณเอาต์พุตที่ขา 2 ของตัวไอซี รวมทั้งค่าแรงดันเอาต์พุตยังคงที่ที่ประมาณ 5V เช่นเดิม

MC34167 Control Mini Switching Buck Converter

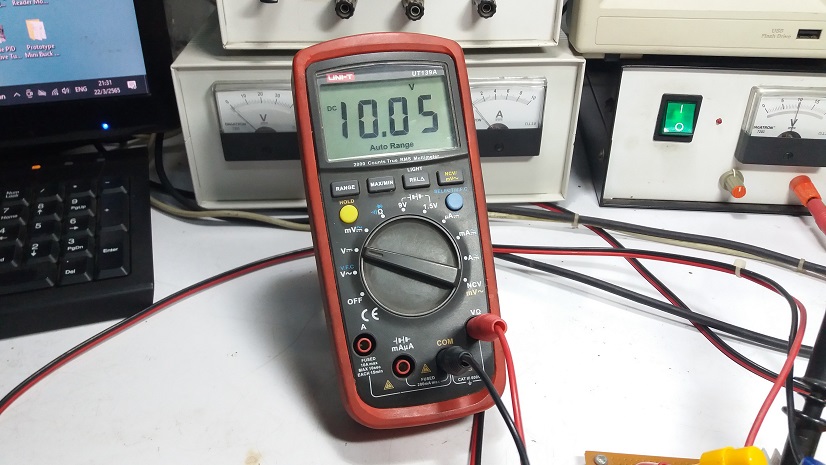

รูปที่ 11 การทดลองที่ 3 ปรับค่าแรงดันอินพุตลงมาที่ประมาณ 10V
MC34167 Control Mini Switching Buck Converter

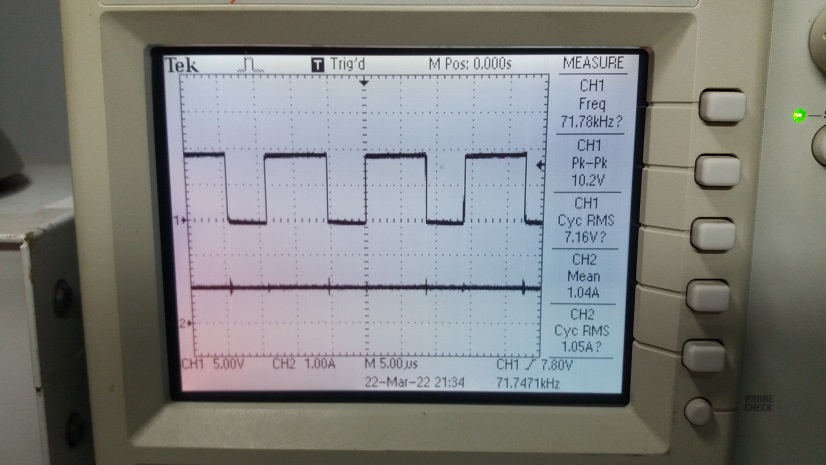

รูปที่ 12 การทดลองที่ 3 สัญญาณ PWM (CH1)เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A (CH2)
MC34167 Control Mini Switching Buck Converter

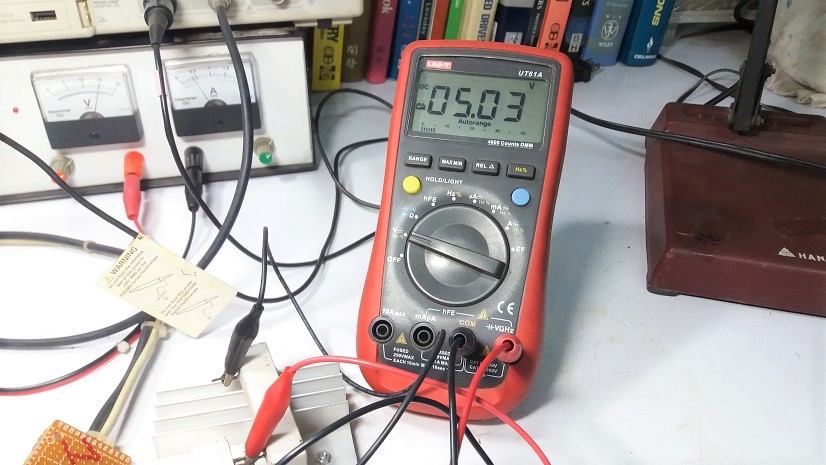

รูปที่ 13 การทดลองที่ 3 ค่าแรงดันเอาต์พุต เมื่อแรงดันอินพุตที่ประมาณ 10V

ในรูปที่ 11 ถึงรูปที่ 13 เป็นการทดลองที่ 3 ในเรื่องของ Line regulation เมื่อแรงดันอินพุตลดลงมาที่ประมาณ 10V จากนั้นจะสังเกตการตอบสนองของสัญญาณ PWM ที่เกิดขึ้นแสดงในรูปที่ 12 และค่าแรงที่เอาต์พุตยังคงที่ประมาณ 5V

MC34167 Control Mini Switching Buck Converter

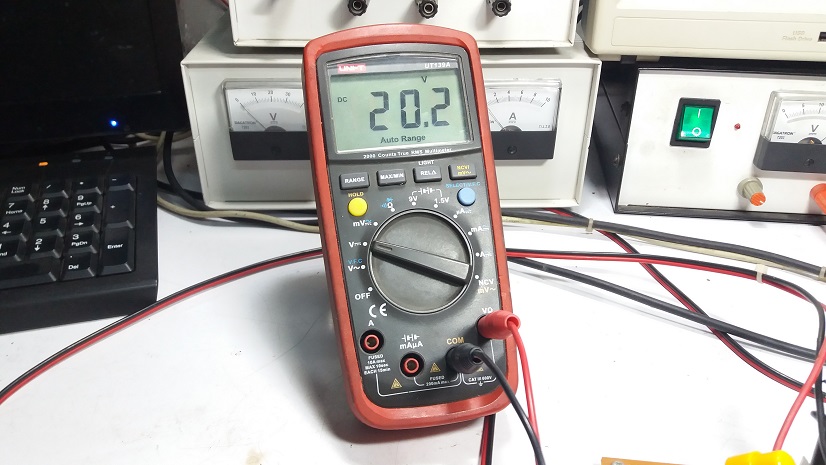

รูปที่ 14 การทดลองที่ 4 ปรับค่าแรงดันอินพุตเพิ่มมาที่ประมาณ 20V
MC34167 Control Mini Switching Buck Converter

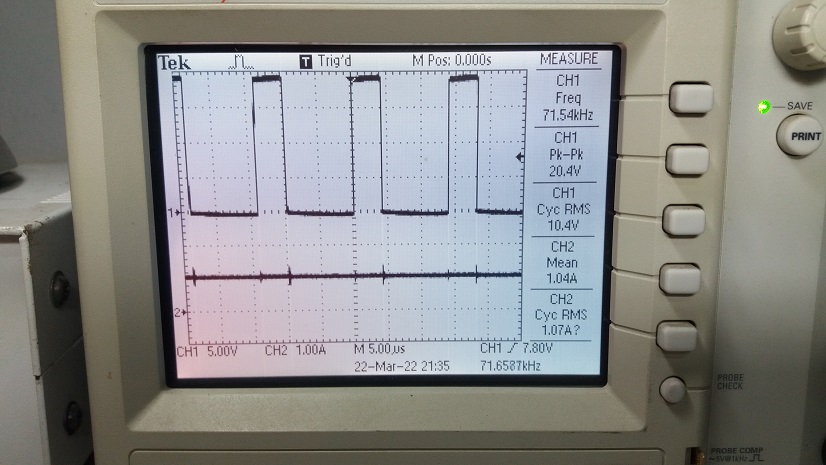

รูปที่ 15 การทดลองที่ 4 สัญญาณ PWM (CH1)เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A (CH2)
MC34167 Control Mini Switching Buck Converter

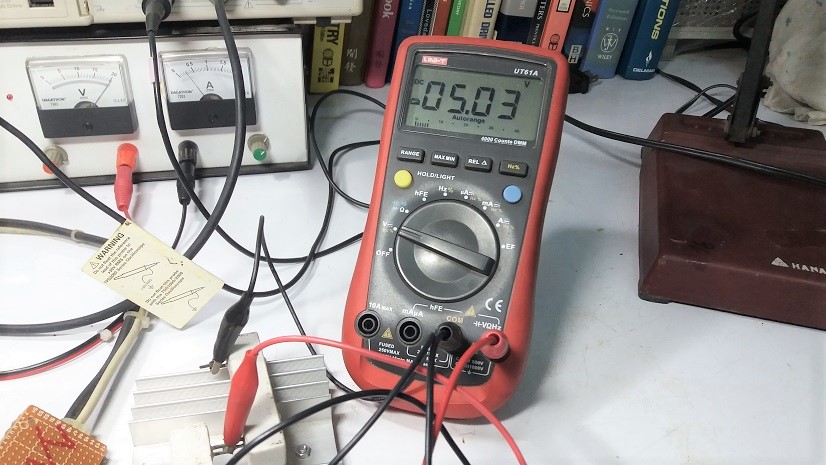

รูปที่ 16 การทดลองที่ 4 ค่าแรงดันเอาต์พุต เมื่อแรงดันอินพุตที่ประมาณ 20V

เช่นเดียวกับการทดลองที่ 3 ในรูปที่ 14 ถึงรูปที่ 16 โดยการทดลองที่ 4 ในเรื่องของ Line regulation เมื่อแรงดันอินพุตเพิ่มขึ้นมาที่ประมาณ 20V จากนั้นจะสังเกตการตอบสนองของสัญญาณ PWM ที่เกิดขึ้นแสดงในรูปที่ 15 และค่าแรงที่เอาต์พุตก็ยังคงที่ประมาณ 5V

MC34167 Control Mini Switching Buck Converter

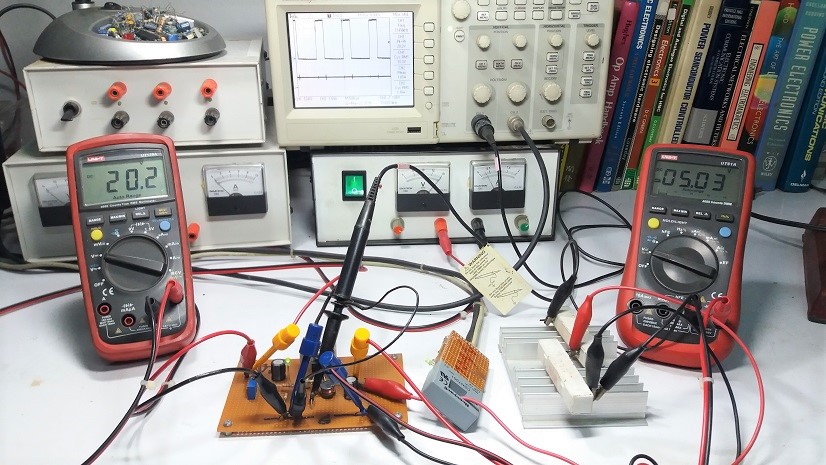

รูปที่ 17 แสดงลักษณะของการทดลองโครงงาน
MC34167 Control Mini Switching Buck Converter
รูปที่ 18 วงจรอ้างอิงที่ใช้ในการทดลองโครงงาน [Pictureby Ref.1]

สำหรับโครงงานนนี้เป็นวงจรสวิตชิ่งเรกูเลตเตอร์แบบบักคอนเวอร์เตอร์ โดยใช้ไอซีควบคุมเบอร์ MC34167 ซึ่งเป็นไอซีที่สนใจอีกแบบหนึ่ง และเราสามารถนำไปประยุกต์ใช้งานได้หลายรูปแบบ ซึ่งจากการทดลองในโครงงานนี้วงจรให้ประสิทธิภาพ (Efficiency) ของการทำงานที่ค่อนข้างสูงพอควร รวมทั้งในดาต้าชีต (Datasheet : MC34167) ของตัวไอซีจะมีตัวอย่างวงจรรูปแบบต่างๆ ช่วยให้เราสามารถต่อใช้งานได้ทันที หรือสามารถปรับแต่งวงจรให้เหมาะสมเพื่อนำไปใช้งานได้ตามที่ต้องครับ.

Reference

  1. https://www.onsemi.com/pdf/datasheet/mc34167-d.pdf
  2. https://datasheetspdf.com/pdf/700228/ONSemiconductor/34167T/1
  3. http://www.maxim4u.com/view_download.php?id=1686299&file=0344%5Cmc34167-d_2529708.pdf
