TTP224 Capacitive Touch switch Module 4 channel

โครงงานนี้เป็นการใช้งานโมดูลสวิตช์สัมผัส 4 ช่องด้วยไอซีควบคุม TTP224 (TTP224 Capacitive Touch switch Module 4 channel) ที่สามารถนำมาต่อใช้งานทั่วไปหรือต่อร่วมกับบอร์ดควบคุม Arduino ต่างๆ ได้เช่นกัน โดยในการทดลองโครงงานนนี้จะทดลองนำมาใช้งานแบบเดี่ยวๆ คือไม่ต่อร่วมกับบอร์ดควบคุมใดๆ และแบบต่อใช้งานร่วมกับบอร์ด Arduino UNO เพื่อประยุกต์ใช้งานในการปรับขนาดสัญญาณพัลซ์วิดมอดูเลตชั่น (PWM Signal) และการปรับความถี่ (Fpwm) นั้นเอง

Datasheet for TTP224 4 KEY TOUCH PAD DETECTOR

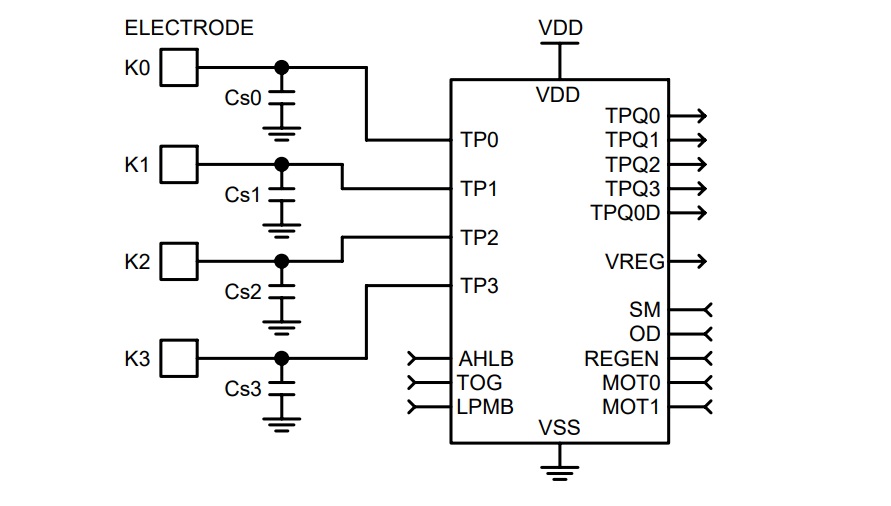

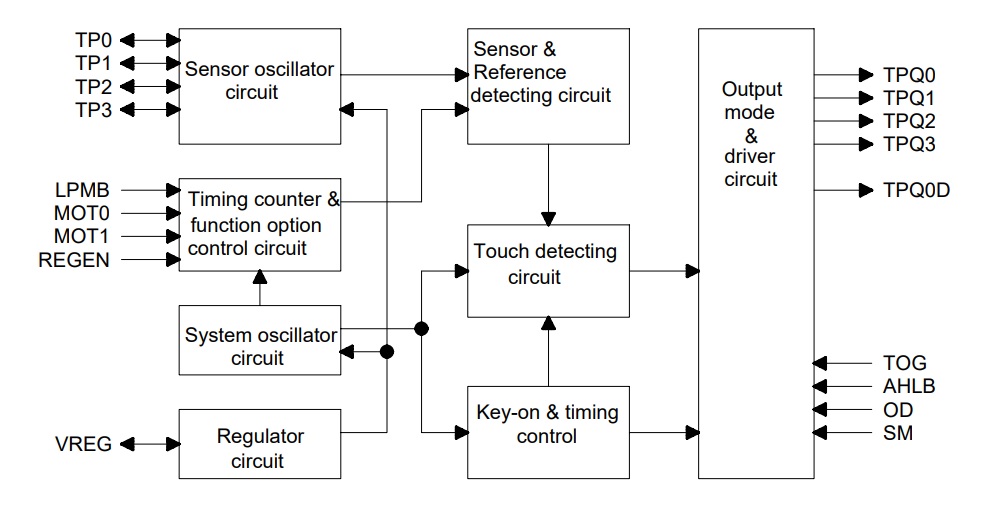

รูปที่ 1 และรูปที่ 2 แสดงบล็อกไดอะแกรมการทำงานภายในตัวไอซี TTP224 ของการเชื่อมโยงวงจรส่วนต่างๆ และในรูปที่ 2 เป็นลักษณะการต่อใช้งานไอซี TTP224 โดยรายละเอียดเพิ่มเติมของการกำหนดรูปแบบการทำงานดังแสดงในตารางรูปถัดไป

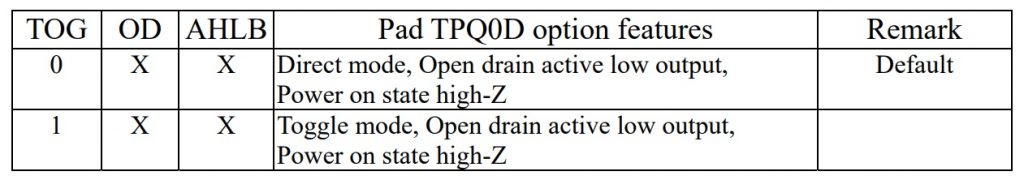

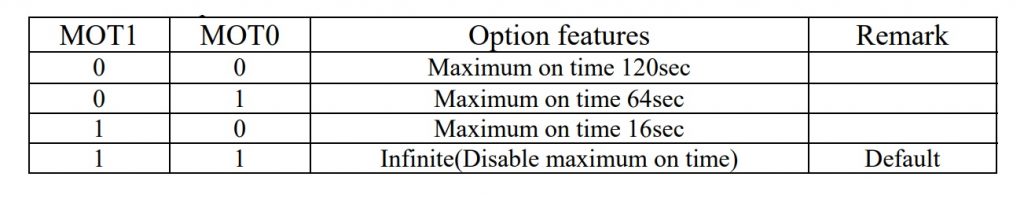

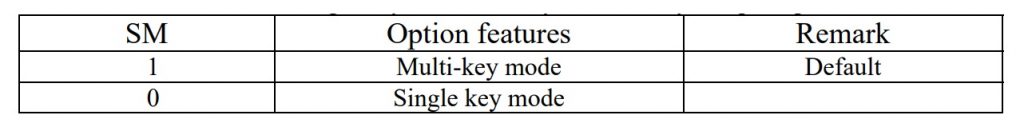

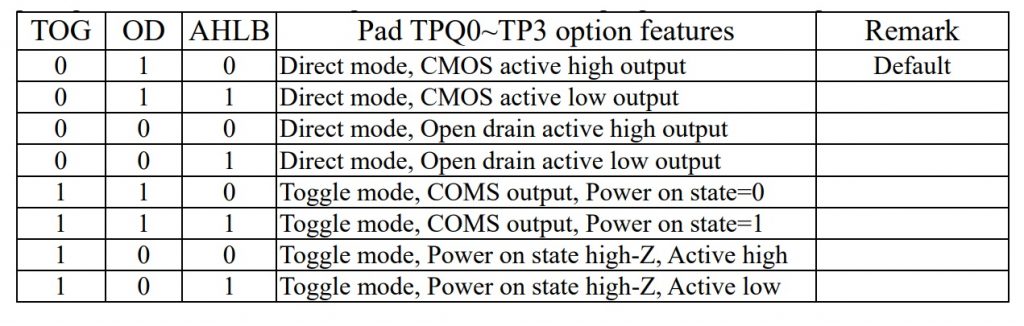

ในรูปที่ 3 ถึงรูปที่ 5 เป็นตารางการกำหนดการทำงานให้กับไอซี TTP224 ให้ทำงานในโหมดต่างๆ เกี่ยวกับ การกำหนดโหมดเอาต์พุต การกำหนดโหมดให้กับคีย์สวิตช์และการกำหนดช่วงเวลาทำงานให้กับคีย์สวิตช์ ซึ่งในโครงงานนี้จะยกมาเฉพาะส่วนที่สำคัญและยังมีตารางในการกำหนดอื่นๆ เพิ่มเติม โดยสามารถเข้าไปดูรายละเอียดได้ตามลิ้งก์เว็บไซต์อ้างอิงท้ายโครงงาน

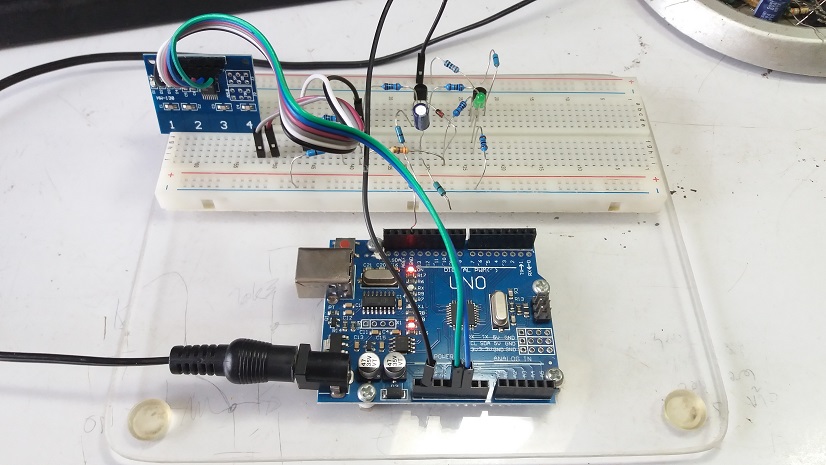

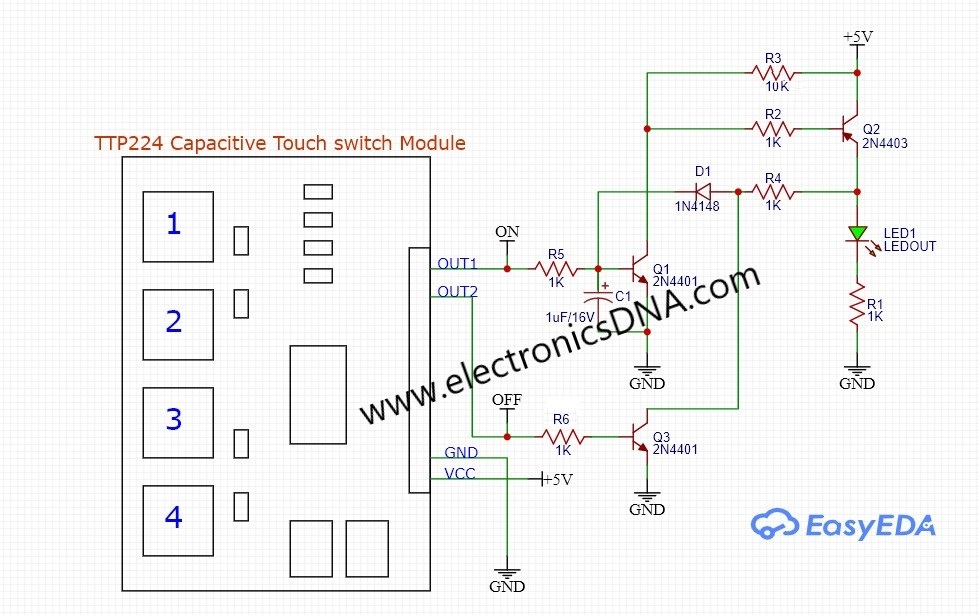

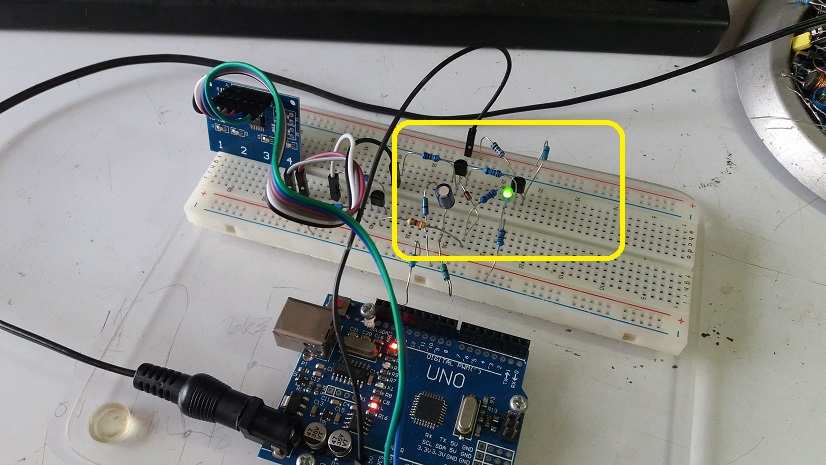

ในรูปที่ 6 ถึงรูปที่ 8 เป็นการทดลองโมดูลสวิตช์สัมผัส 4 ช่องแบบเดี่ยว ด้วยการนำโมดูลมาต่อเข้ากับวงจรที่ออกแบบเพิ่มเติมตามในรูปที่ 6 เพื่อให้วงจรสามารถล็อกการทำงานค้างได้ ซึ่งเดิมสัญญาณเอาต์พุต (OUT1, OUT2) ที่ได้จากโมดูลสวิตช์จะเป็นกดติดและปล่อยดับ คือเมื่อเรากด SW1 แอลอีดีสีเขียวในรูปที่ 8 จะติดค้างและเมื่อเรากด SW2 แอลอีดีก็จะดับลงนั้นเอง

/*
   Arduino UNO Control TTP224 Capacitive Touch switch Module 4 channel
   R&D By : www.electronicsDNA.com
 */

#include <PWM.h>

int PWMpin = 9;    // pin PWM Driver Signal
int PWMsignal = 128;
int frequency = 5000;

void setup()
{
  pinMode(2, INPUT);      //  SW1 for Low frequency
  pinMode(3, INPUT);      //  SW2 for High frequency
  pinMode(4, INPUT);      //  SW3 for High Duty cycle PWM Signal
  pinMode(5, INPUT);      //  SW4 for Low Duty cycle PWM Signal
  pinMode(9, OUTPUT);   //  OUT PUT PWM Signal

  //initialize all timers except for 0, to save time keeping functions
  InitTimersSafe();
  Serial.begin(9600);
  //sets the frequency for the specified pin
  bool success = SetPinFrequencySafe(PWMpin,frequency);
  pwmWrite(PWMpin,PWMsignal);

  if(success) {
    pinMode(13, OUTPUT);
    digitalWrite(13, HIGH);
    delay(300);
    digitalWrite(13, LOW);
    delay(300);
  }
 }

void loop()
{

  int buttonState2 = digitalRead(2);   //  SW1 for Low frequency
  if (buttonState2 == 1) {
     frequency = frequency+100;
     if (frequency>10000)
        {
         frequency = 10000;
        }

     bool success = SetPinFrequencySafe(PWMpin,frequency);
     pwmWrite(PWMpin,PWMsignal);
     delay(100);
     }

  int buttonState3 = digitalRead(3);   //  SW2 for High frequency
  if (buttonState3 == 1) {
     frequency = frequency-100;

     if (frequency<1000)
        {
         frequency = 1000;
        }
     bool success = SetPinFrequencySafe(PWMpin,frequency);
     pwmWrite(PWMpin,PWMsignal);
     delay(100);
     }

  int buttonState4 = digitalRead(4);   //  SW3 for High Duty cycle PWM Signal
  if (buttonState4 == 1) {
     PWMsignal = PWMsignal+1;

     if (PWMsignal>255)
        {
         PWMsignal = 255;
        }
     bool success = SetPinFrequencySafe(PWMpin,frequency);
     pwmWrite(PWMpin,PWMsignal);
     delay(10);
     }

  int buttonState5 = digitalRead(5);    //  SW4 for Low Duty cycle PWM Signal
  if (buttonState5 == 1) {
     PWMsignal = PWMsignal-1;

     if (PWMsignal<2)
        {
         PWMsignal = 1;
        }
     bool success = SetPinFrequencySafe(PWMpin,frequency);
     pwmWrite(PWMpin,PWMsignal);
     delay(10);
     }
}

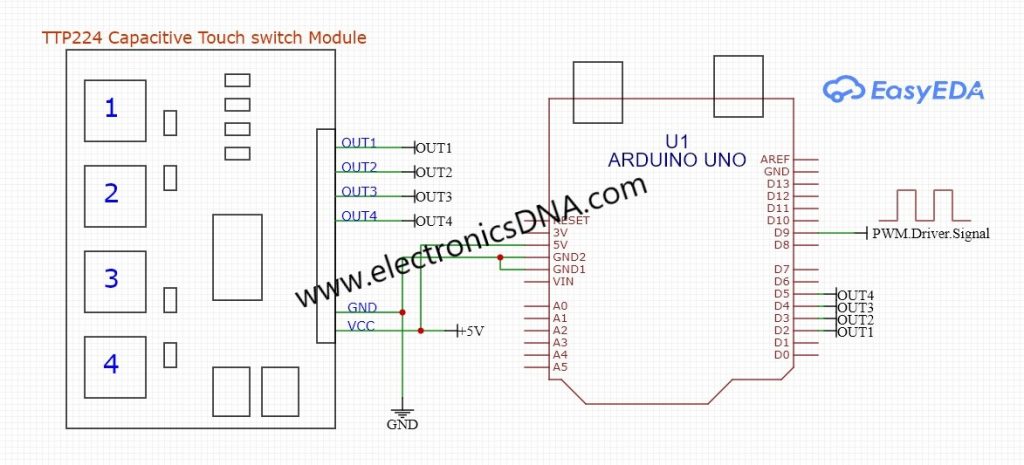

โปรแกรมข้างบนสำหรับการต่อใช้งานโมดูลสวิตช์ร่วมกับบอร์ด Arduino UNO เพื่อปรับขนาดสัญญาณพัลซ์วิดมอดูเลตชั่นและการปรับความถี่ ด้วยการรับสัญญาณ SW1-SW4 เข้ามายังขาอินพุต D2-D4 โดย SW1และ SW2 ทำหน้าที่ปรับความถี่ส่วน SW3 และ SW4 ทำหน้าที่ปรับขนาดความกว้างสัญญาณพัลซ์วิดมอดูเลตชั่น จากนั้นให้สัญญาณพัลซ์วิดมอดูเลตชั่นจ่ายออกมาที่ขา D9 นั้นเอง

Download Arduino Library —> PWM.h

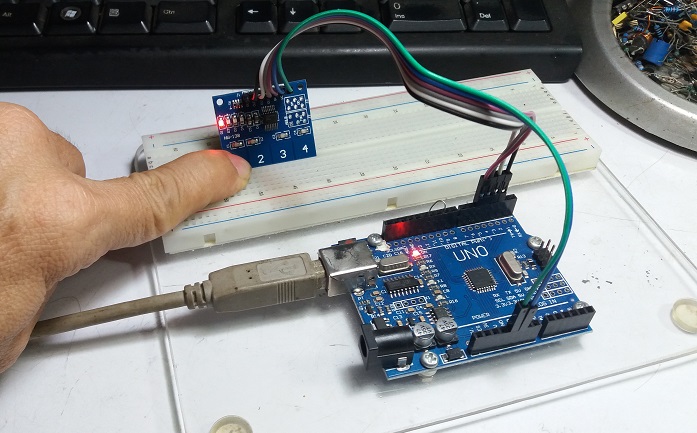

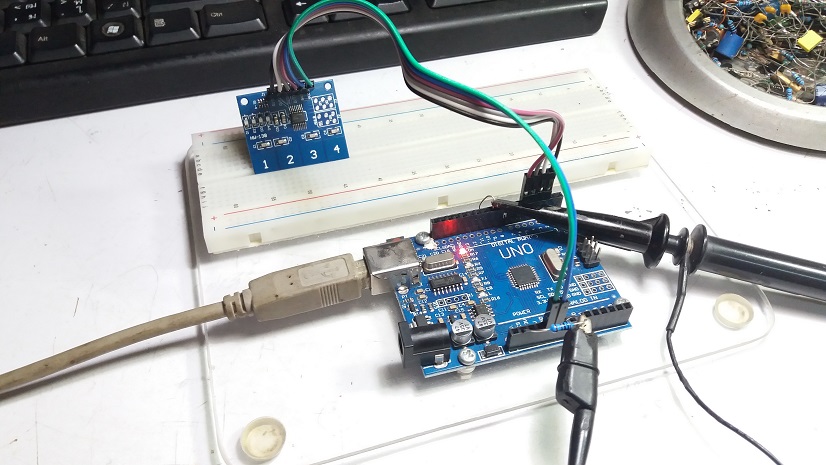

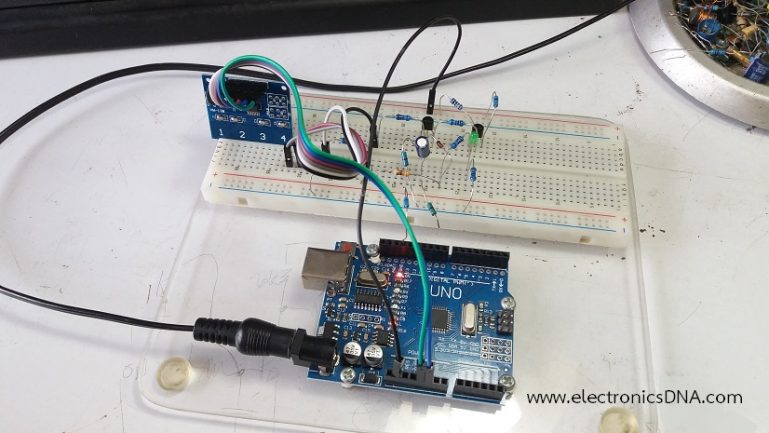

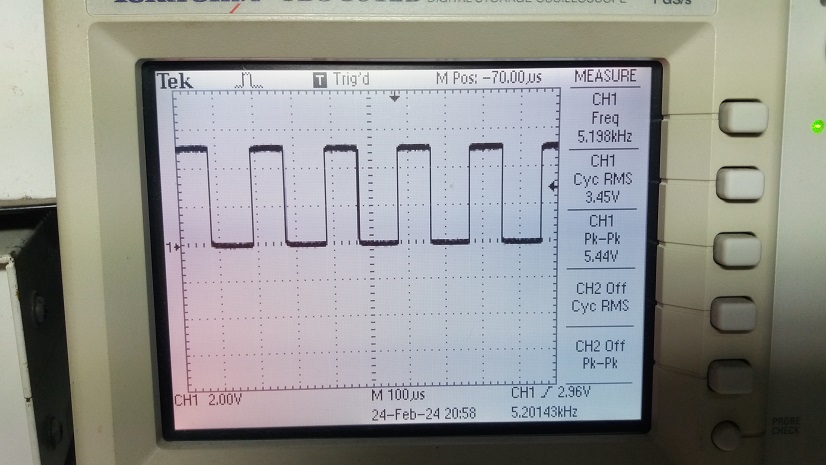

รูปที่ 9 และรูปที่ 10 เป็นการทดลองโมดูลสวิตช์สัมผัส 4 ช่องร่วมกับบอร์ด Arduino UNO ซึ่งเป็นการปรับความกว้างดิวตี้ไซเกิล (Duty Cycle) และปรับความถี่ให้กับสัญญาณพัลซ์วิดมอดูเลตชั่น ที่ตำแหน่งขา D9 และใช้ออสซิลโลสโคปวัดสัญญาณที่ได้ตามรูปถัดไป

สำหรับผลการทดลองการทำงานสามารถควบคุมการปรับความกว้างดิวตี้ไซเกิล (Duty Cycle) และปรับความถี่ให้กับสัญญาณพัลซ์วิดมอดูเลตชั่นได้เป็นปกติ และสำหรับโครงงานนี้เป็นการทดลองโมดูลสวิตช์สัมผัส 4 ช่องแบบง่าย ซึ่งเราสามารถนำไปต่อใช้งานได้หลายรูปแบบ นอกจากนี้ตัวโมดูลยังสามารถปรับโหมดการทำงานได้หลากหลาย เพื่อให้เหมาะสมกับการนำไปใช้งานต่างๆ ได้อีกด้วย สำหรับโครงงานการทดลองครั้งนี้ คงพอจะเป็นแนวทางเบื้องต้นให้ท่านสามารถนำไปพัฒนาร่วมกับวงจรอื่นๆ ได้ง่ายและรวดเร็วขึ้นต่อไป.
