MCP3208 ADC Converter 12-Bit SPI with Arduino NANO

ไอซีเบอร์ MCP3208 เป็นไอซีที่จะทำหน้าที่แปลงสัญญาณอะนาลอกเป็นดิจิตอล (ADC Converter) ที่ความละเอียด 12 บิต และมีขารับสัญญาณอะนาลอกได้ถึง 8 ขา และใช้การสื่อสารแบบ SPI : Serial Peripheral Interface ช่วยให้ผู้นำไปใช้งานสามารถขยายขารับสัญญาณอะนาลอกให้กับตัวประมวลผลเพิ่มขึ้น โดยเฉพาะไมโครคอนโทรลเลอร์ (Microcontroller) ทั้งนี้ไมโครคอนโทรลเลอร์บางตระกูลมีขารับสัญญาณอะนาลอกไม่มากนัก เช่น ESP8266 หรือเราอาจจะต้องพัฒนาโครงงานที่ใช้การรับสัญญาณอะนาลอกหลายช่อง ซึ่งไอซีเบอร์ MCP3208 เป็นอีกเบอร์หนึ่งที่น่าสนใจ

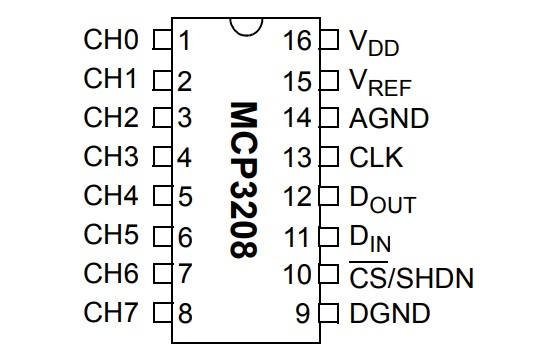

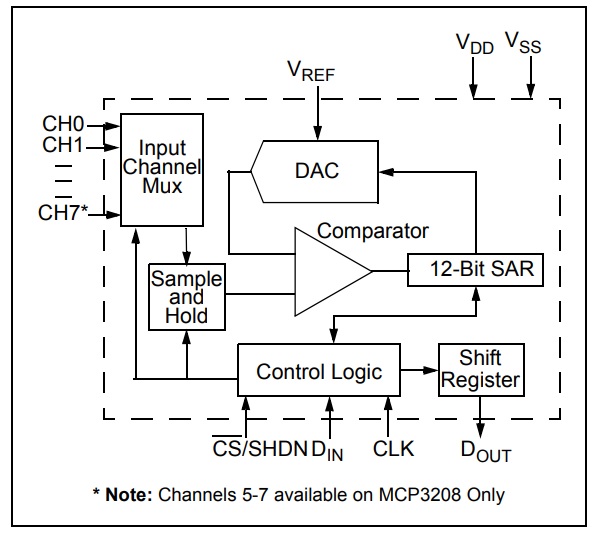

Datasheet for MCP3208 ADC Converter

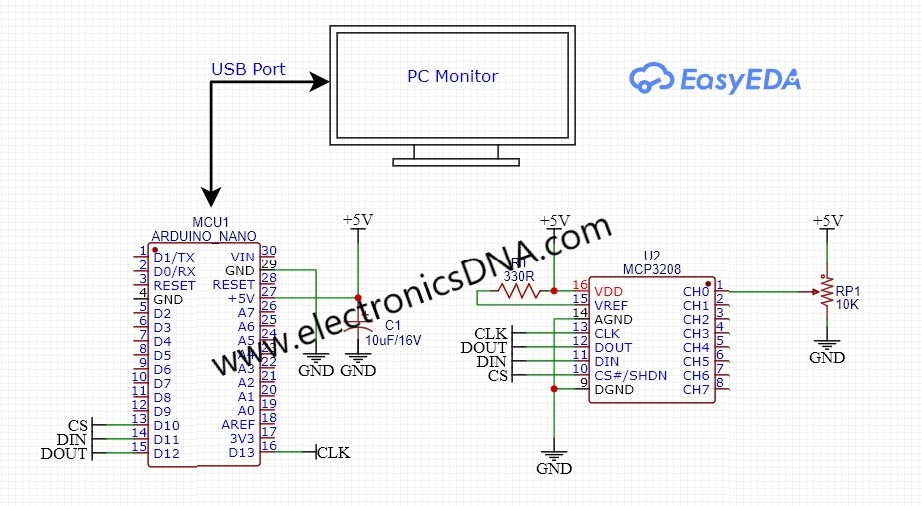

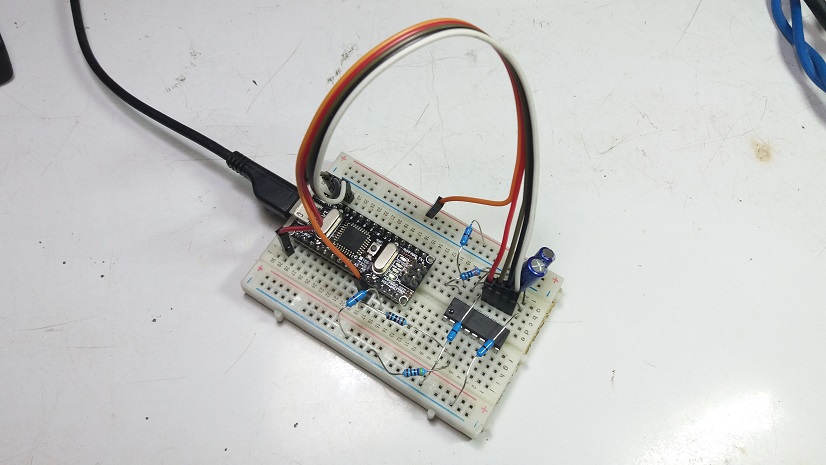

ในรูปที่ 3 สำหรับการต่อไอซี MCP3208 ร่วมกับบอร์ดควบคุม Arduino NANO จะใช้เบรดบอร์ดและสายไฟจั้มเข้าด้วยกันเพื่อความรวดเร็ว ทั้งนี้อุปกรณ์ในการทดลองวงจรไม่มากนัก โดยในการทดลองจะป้อนสัญญาณอะนาลอกเข้าที่ขา 1 (CH0) และขา 2 (CH1) เพื่อสังเกตการทำงาน

// Arduino Code Ref. https://forum.arduino.cc/t/datalogging-using-mcp3208/532926

#include <SPI.h>

#define SELPIN 10         //Selection Pin
#define DATAOUT 11    //MOSI
#define DATAIN  12      //MISO
#define SPICLOCK  13  //Clock
#define aref_voltage 5

float readvalue,voltage0,voltage1,voltage2,voltage3,voltage4,voltage5;

void setup(){
 //set pin modes
 pinMode(SELPIN, OUTPUT);
 pinMode(DATAOUT, OUTPUT);
 pinMode(DATAIN, INPUT);
 pinMode(SPICLOCK, OUTPUT);

 digitalWrite(SELPIN,HIGH);
 digitalWrite(DATAOUT,LOW);
 digitalWrite(SPICLOCK,LOW);

 Serial.begin(9600);

}

float read_adc(int channel){
  int adcvalue = 0;
  byte commandbits = B11000000; //command bits - start, mode, chn (3), dont care (3)

  //allow channel selection
  commandbits|=((channel-1)<<3);

  digitalWrite(SELPIN,LOW); //Select adc
  // setup bits to be written
  for (int i=7; i>=3; i--){
    digitalWrite(DATAOUT,commandbits&1<<i);
    //cycle clock
    digitalWrite(SPICLOCK,HIGH);
    digitalWrite(SPICLOCK,LOW);
  }

  digitalWrite(SPICLOCK,HIGH);    //ignores 2 null bits
  digitalWrite(SPICLOCK,LOW);
  digitalWrite(SPICLOCK,HIGH);
  digitalWrite(SPICLOCK,LOW);

  //read bits from adc
  for (int i=11; i>=0; i--){
    adcvalue+=digitalRead(DATAIN)<<i;
    //cycle clock
    digitalWrite(SPICLOCK,HIGH);
    digitalWrite(SPICLOCK,LOW);
  }
  digitalWrite(SELPIN, HIGH); //turn off device
  return adcvalue;
}

void loop() {

   readvalue = read_adc(1);
   voltage0 = (aref_voltage*readvalue)/4096;
   Serial.print(" CH0 = ");
   Serial.print(voltage0);
   Serial.println("V");

   readvalue = read_adc(2);
   voltage1 = (aref_voltage*readvalue)/4096;
   Serial.print(" CH1 = ");
   Serial.print(voltage1);
   Serial.println("V");

   readvalue = read_adc(3);
   voltage2 = (aref_voltage*readvalue)/4096;
   Serial.print(" CH2 = ");
   Serial.print(voltage2);
   Serial.println("V");

   readvalue = read_adc(4);
   voltage3 = (aref_voltage*readvalue)/4096;
   Serial.print(" CH3 = ");
   Serial.print(voltage3);
   Serial.println("V");
   Serial.println(" ");
   delay(2000);
}

โปรแกรมสำหรับการทดลองไอซี MCP3208 ข้างบน เป็นตัวอย่างการอ่านค่าสัญญาณอะนาลอกเพียง 4 ช่อง (CH0-CH3) โดยในโปรแกรมนี้จะใช้เพียงไลบารี่ SPI.h เพียงอย่างเดียว ซึ่งส่วนใหญ่จะมีอยู่ในตัวโปรแกรม Arduino IDE อยู่แล้ว แต่ในกรณีที่ต้องการดาวน์โหลดเพิ่มเติม สามารถค้นหาได้จาก Google.com และใช้คำค้นหา Arduino SPI.h Library ได้เช่นกันครับ

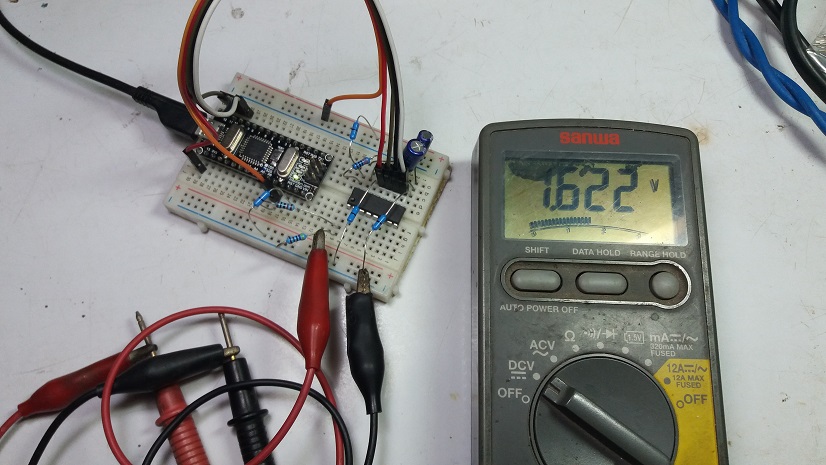

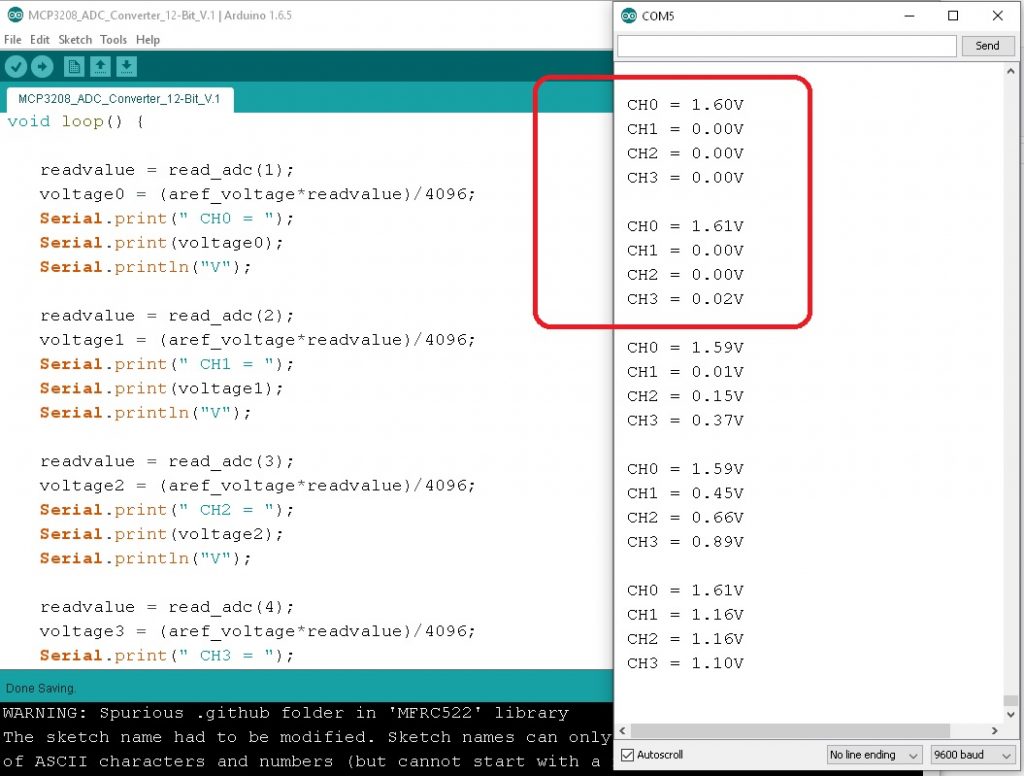

ในรูปที่ 4 และรูปที่ 5 เป็นการทดลองที่ 1 ด้วยการป้อนแรงดันอินพุตเข้า CH0 เท่ากับ 1.622V โดยวัดค่าแรงดันกับมัลติมิเตอร์ จากนั้นอ่านค่าแรงดันอินพุตเข้า CH0 ผ่านหน้าต่าง Serial Monitor ซึ่งค่าที่อ่านได้เท่ากับ 1.60V ภายในกรอบสีแดง

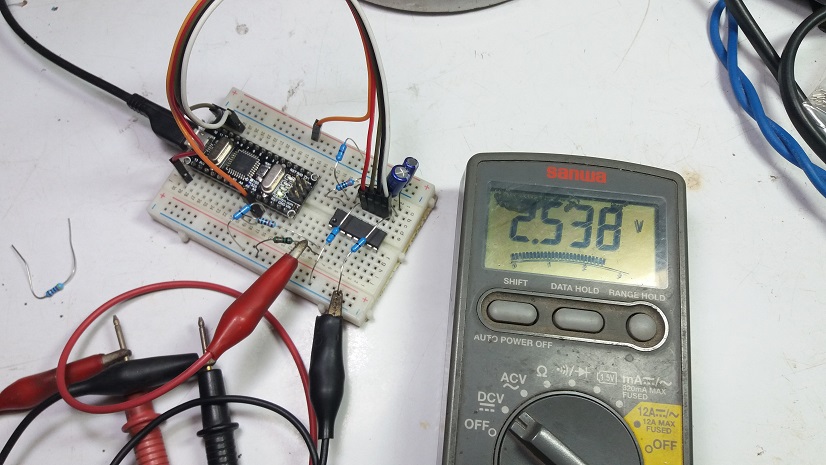

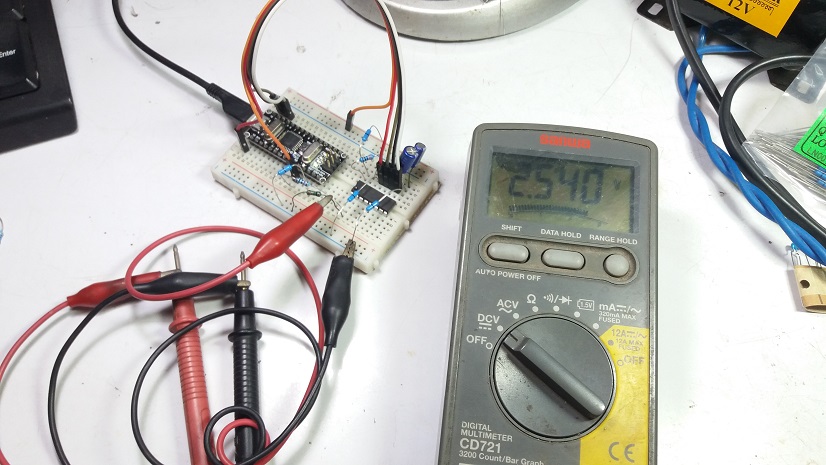

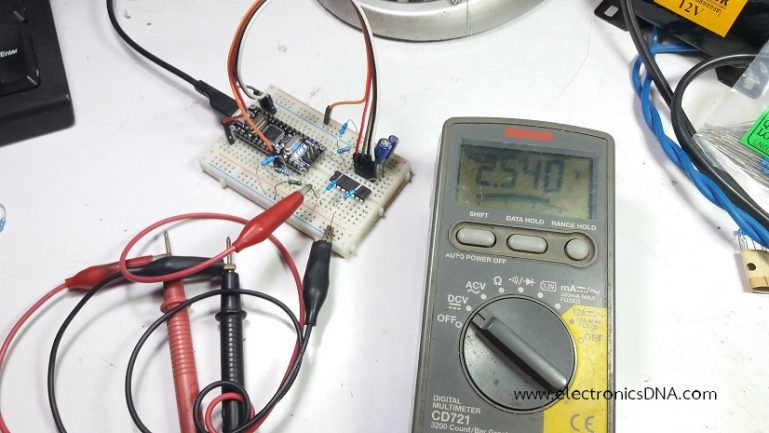

สำหรับในรูปที่ 6 และรูปที่ 7 เป็นการทดลองที่ 2 เช่นเดียวกับกสนทดลองที่ 1 ด้วยการป้อนแรงดันอินพุตเข้า CH1 เท่ากับ 2.538V โดยวัดค่าแรงดันกับมัลติมิเตอร์ จากนั้นอ่านค่าแรงดันอินพุตเข้า CH1 ผ่านหน้าต่าง Serial Monitor อีกครั้ง และค่าที่อ่านได้เท่ากับ 2.5V ภายในกรอบสีเขียว

สำหรับไอซี MCP3208 เป็นไอซีทำหน้าที่แปลงสัญญาณอะนาลอกเป็นดิจิตอลที่สามารถเพิ่มขารับสัญญาณอะนาลอกได้อีก 8 ขา (CH0-CH7) และนำมาต่อใช้งานได้ไม่ยากนักและต่ออุปกรณ์อื่นๆ เพิ่มเติมให้กับตัวไอซีน้อย รวมทั้งใช้การสื่อสารแบบ SPI ที่ให้ความเร็วในการสื่อสารที่ค่อนข้างสูง ซึ่งสามารถนำไปประยุกต์ใช้งานต่างๆ ได้หลายมากมาย

Reference

1. https://www.denshi.club/cookbook/adda/adc/a-d412spi-mcp3208.html
2. https://forum.arduino.cc/t/datalogging-using-mcp3208/532926
3. https://forum.arduino.cc/t/mpc3008-coding/693815
4. https://www.alhin.de/arduino/index.php?n=43
5. https://www.arduino.cc/reference/en/libraries/mcp3208/
6. https://www.microchip.com/en-us/product/mcp3208
7. https://ww1.microchip.com/downloads/en/devicedoc/21298e.pdf
