Small Size H-Bridge DC Motor Drive 300W for Arduino UNO Control

วงจรต้นแบบขนาดเล็กสำหรับขับมอเตอร์กระแสตรงขนาด 24 โวลต์ 300 วัตต์ แบบเอชบริดจ์ (H-Bridge) และสามารถต่อใช้งานร่วมกับบอร์ดควบคุม Arduino UNO ได้ ลักษณะวงจรแบบง่ายๆ ด้วยเพาเวอร์มอสเฟตแบบ N-channel กับ P-channel และทรานซิสเตอร์ขับสัญญาณ มีวงจรป้องกันกระแสเกิน (Over Current Protection), การแสดงผลทิศทางการหมุนของมอเตอร์เพื่อให้สังเกตการทำงานได้ง่าย

Small Size H-Bridge DC Motor Drive 300W for Arduino UNO Control — รูปที่ 1 เตรียมอุปกรณ์ประกอบวงจรต้นแบบ

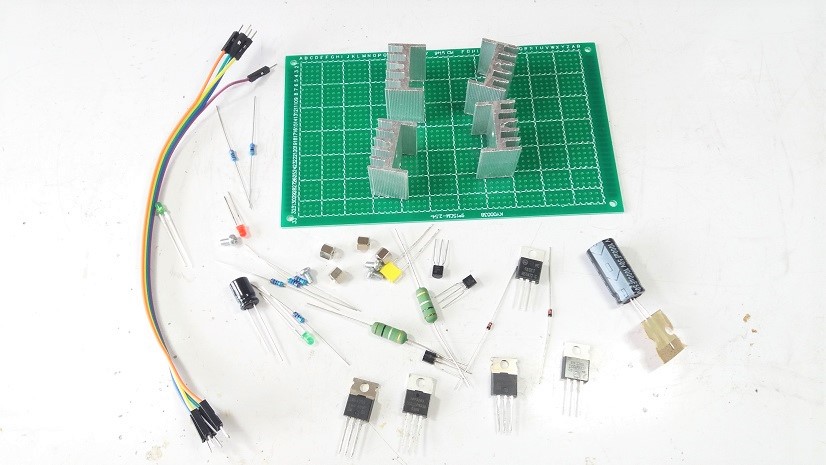

รูปที่ 1 อุปกรณ์ที่ใช้ในการประกอบโครงงานต้นแบบโดยในรูปจะเป็นอุปกรณ์ส่วนที่สำคัญหลักๆ โดยในโครงงานนี้ใช้อุปกรณ์ที่สามารถหาซื้อได้ทั่วไป

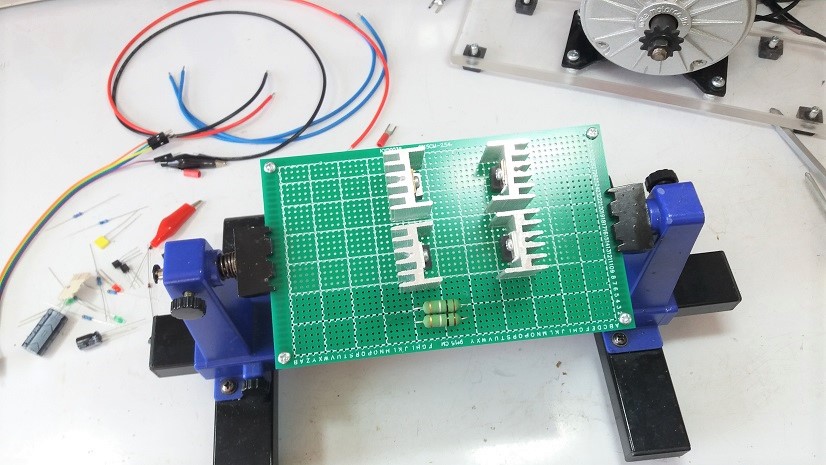

รูปที่ 2 ประกอบส่วนของเพาเวอร์มอสเฟตและตัวต้านทานตรวจจับกระแสเกินให้กับวงจรในเบื้องต้นและวางเลย์เอาต์อุปกรณ์บนแผ่นวงจรพิมพ์ในเบื้องต้นก่อน

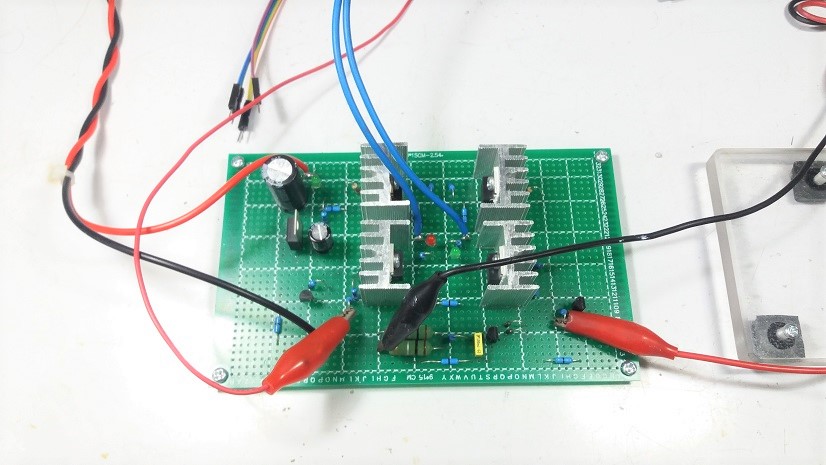

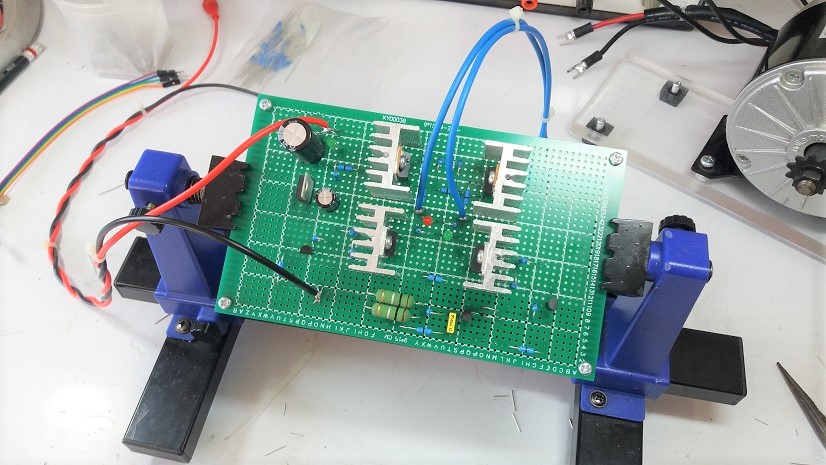

รูปที่ 3 ลักษณะของบอร์ดต้นแบบที่ประกอบขึ้นและสามารถนำไปทดลองการทำงานเบื้องต้น สำหรับตรวจสอบความถูกต้องของการประกอบอุปกรณ์ต่างๆ

รูปที่ 4 แสดงการต่อสายไฟให้กับบอร์ดต้นแบบที่ตำแหน่งต่างๆ เช่น แหล่งจ่ายไฟเลี้ยงวงจร การต่อมอเตอร์ ตำแหน่งของการรับสัญญาณควบคุมจากบอร์ด Arduino UNO เป็นต้น

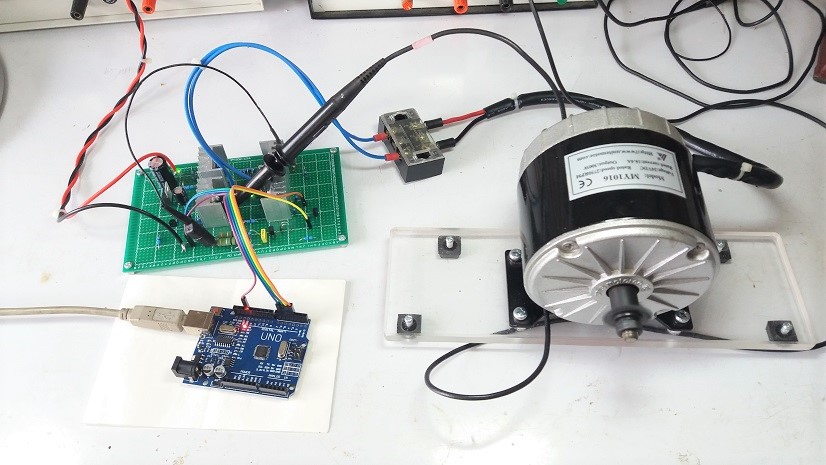

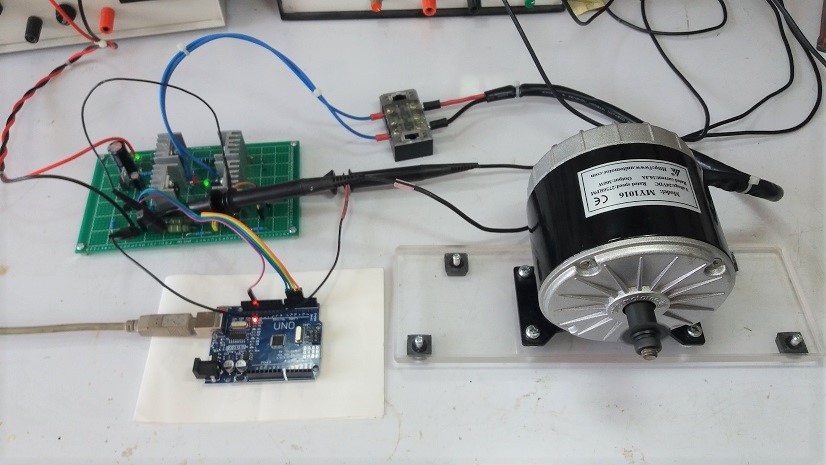

รูปที่ 5 แสดงลักษณะของการทดลองขับมอเตอร์จากบอร์ดต้นแบบที่ประกอบขึ้น และการต่ออุปกรณ์ต่างๆ ของบอร์ดสร้างสัญญาณควบคุมจะใช้ Arduino UNO และเขียนโปรแกรมควบคุมการทำงานตามที่แสดงข้างล่างนี้

/*
  Code Program Small Size H-Bridge DC Motor Drive 300W
  Test RUN Motor CW, CCW, Free running and Braking mode
  MCU : Arduino UNO
  Date : 29-10-2021 (V.0)
  R&D by : www.electronicsDNA.com
*/

void setup() {

  pinMode(13,OUTPUT);   // LED Signal
  pinMode(3,OUTPUT);     // Low  Side A
  pinMode(4,OUTPUT);     // High Side A
  pinMode(5,OUTPUT);     // High Side B
  pinMode(6,OUTPUT);     // Low  Side B

  digitalWrite(3,LOW);
  digitalWrite(4,LOW);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);

  digitalWrite(13,HIGH);
  delay(300);
  digitalWrite(13,LOW);
  delay(100);
}

void loop() {

//--------- CW Rotation -----------------------
  digitalWrite(5,HIGH);     // High Side B
  delay(200);
  analogWrite(3,128);       // PWM Signal Control D = 50% @500Hz
  delay(5000);

//------- RUN Free Stage ---------------------
  digitalWrite(5,LOW);      // High Side B
  digitalWrite(3,LOW);      // Low  Side A
  delay(3000);

//---------- Stop Now -------------------------
  digitalWrite(3,HIGH);     // Low  Side A
  digitalWrite(6,HIGH);     // Low  Side B
  delay(1000);

  digitalWrite(3,LOW);      // Low  Side A
  digitalWrite(6,LOW);      // Low  Side B
  delay(200);

//----------- LED ON --------------------------
  digitalWrite(13,HIGH);
  delay(300);
  digitalWrite(13,LOW);
  delay(100);


//--------- CCW Rotation ----------------------
  digitalWrite(4,HIGH);     // High Side A
  delay(200);
  analogWrite(6,128);       // PWM Signal Control D=50% @1kHz
  delay(5000);

//------- RUN Free Stage ---------------------
  digitalWrite(4,LOW);      // High Side A
  digitalWrite(6,LOW);      // Low  Side B
  delay(3000);

//---------- Stop Now -------------------------
  digitalWrite(3,HIGH);     // Low  Side A
  digitalWrite(6,HIGH);     // Low  Side B
  delay(1000);

  digitalWrite(3,LOW);      // Low  Side A
  digitalWrite(6,LOW);      // Low  Side B
  delay(200);

//----------- LED ON --------------------------
  digitalWrite(13,HIGH);
  delay(300);
  digitalWrite(13,LOW);
  delay(100);
}

ตัวอย่างโปรแกรมที่ใช้สำหรับทดลองวงจรขับมอเตอร์ โดยจะทดลองขับมอเตอร์ให้หมุนทวนเข็มและตามเข็มนาฬิกา การปรับความเร็วมอเตอร์ (Speed Control) การหยุดการมอตัวมอเตอร์ทันที (Braking mode) และการหยุดการหมุนมอเตอร์โดยการปล่อยให้หยุดหมุนตามแรงที่มีเดิม (Free running) สำหรับเป็นแนวทางนำไปประยุกต์ใช้งานต่างๆ

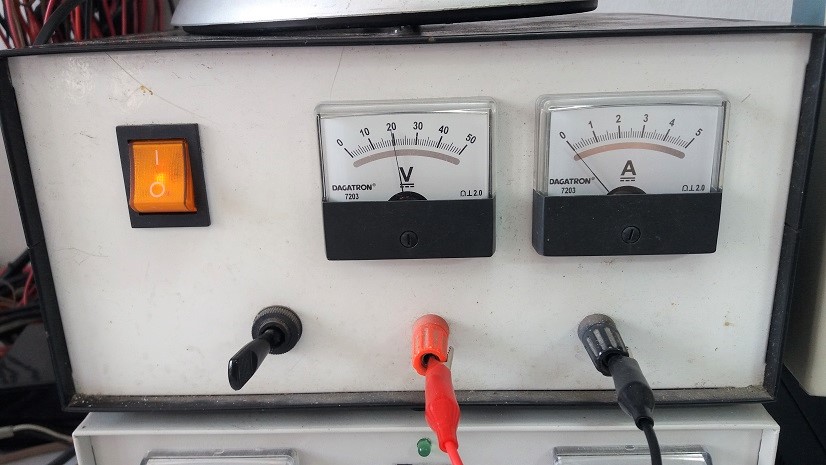

รูปที่ 6 แหล่งจ่ายไฟเลี้ยงสำหรับใช้ในการทดลองจะใช้ที่แรงดัน 20V/5A เพื่อเป็นการทดลองการทำงานเบื้องต้น โดยทั้งนี้เราสามารถใช้ไฟเลี้ยงที่ขนาด 24V/20A เพื่อนำไปใช้งานจริงได้

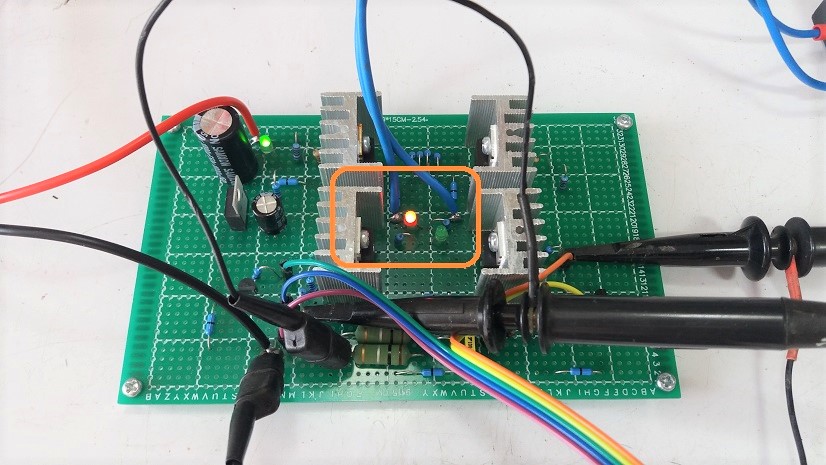

รูปที่ 7 กรอบสีแอลอีดีแดงแสดงทิศทางการหมุนของมอเตอร์ เพื่อเป็นที่สังเกตการทำงานได้ง่าย

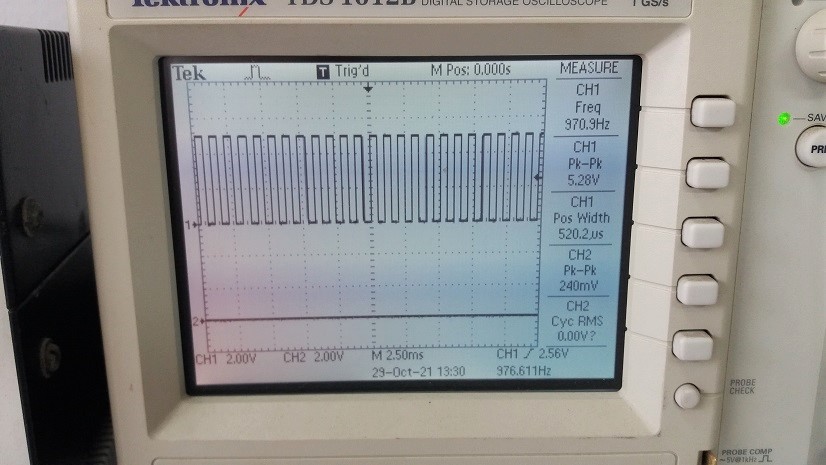

รูปที่ 8 แสดงสัญญาณพัลซ์วิดมอดูเลตชั่น (PWM Signal) ที่เกิดขึ้นเมื่อควบคุมทิศทางมอเตอร์ให้หมุน

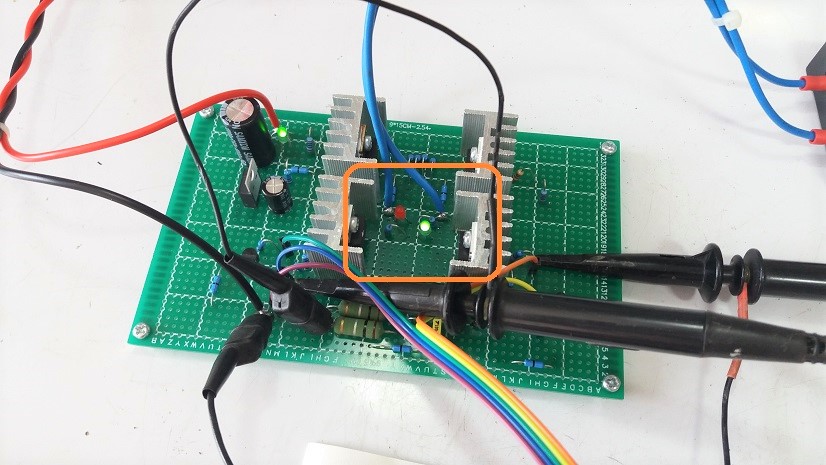

รูปที่ 9 แสดงตำแหน่งของแอลอีดีสีเขียวที่ติดสว่าง เพื่อบอกทิศทางการหมุนของมอเตอร์และสังเกตการทำงานได้ง่ายเช่นเดียวกับรูปที่ 7

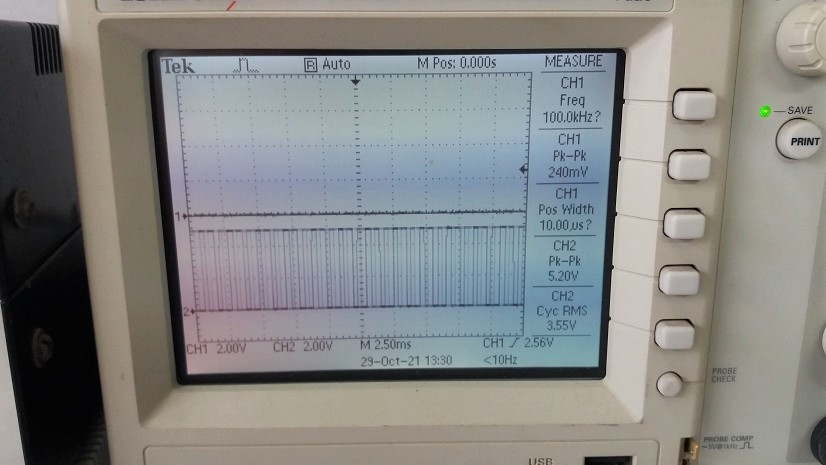

รูปที่ 10 แสดงสัญญาณพัลซ์วิดมอดูเลตชั่นช่องวัดสัญญาณที่ 2 โดยในช่วงเวลานี้มอเตอร์จะหมุนกลับด้านและกำหนดค่าดิวตี้ไซเกิลไว้ที่ประมาณ 50% เช่นกัน แต่ความถี่ของสัญญาณพัลซ์วิดมอดูเลตจะมาค่าประมาณ 500Hz (สัญญาณที่ CH2 สวิงเล็กน้อยครับ)

รูปที่ 11 การวัดสัญญาณที่เกิดขึ้นของตัววงจรในขณะทำงาน เพื่อสังเกตการทำงานต่างๆ เช่นลักษณะของสัญญาณขับเพาเวอร์มอสเฟตตัวบน (High Side Drive) ที่ตำแหน่ง Q3 และ Q4 สัญญาณพัลซ์วิดมอดูเลชั่นที่ตำแหน่ง Q1 และ Q2 ไฟเลี้ยงของขับตัวมอเตอร์ในทิศทางทวนเข็มและตามเข็มนาฬิกาเป็นต้น

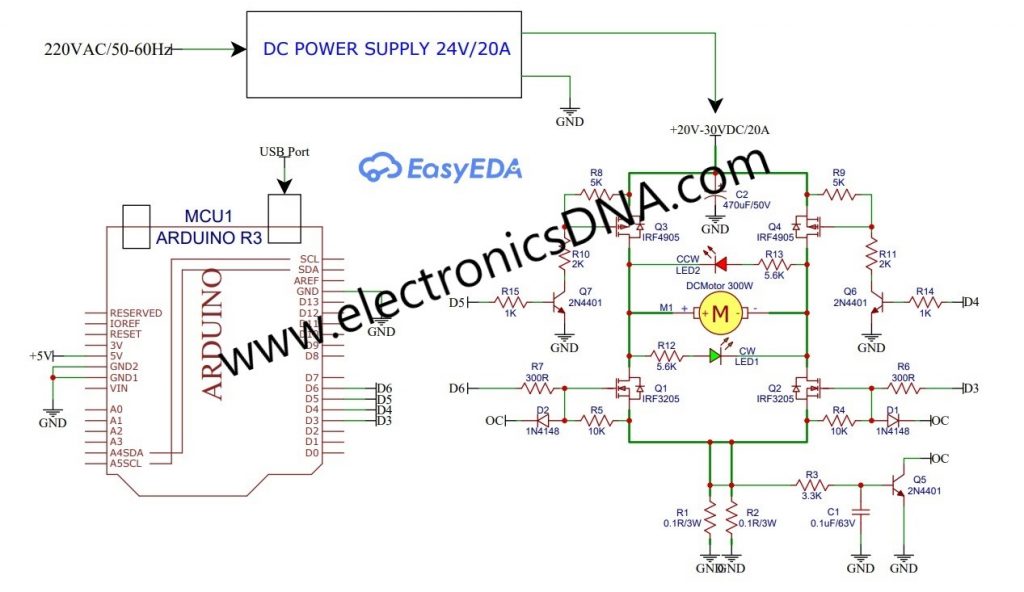

รูปที่ 12 แสดงวงจรที่ใช้ในการทดลองและออกแบบโดยจะประกอบด้วยกัน 4 ส่วนหลักคือ ส่วนแรกบอร์ดควบคุมการทำงาน Arduino UNO ที่จะใช้สัญญาณควบคุม 4 เส้น (D3,D4,D5 และ D6) ส่วนที่สองบอร์ดขับมอเตอร์ที่ตำแหน่งเพาเวอร์มอสเฟต 4 ตัว (Q1,Q2,Q3 และ Q4) ส่วนที่สามวงจรขับเพาเวอร์มอสเฟตัวบน (Q6 และ Q7) สำหรับสร้างแรงดันไบอัสให้กับ (Q3 และ Q4) ในส่วนี้รวมถึงแอลอีดีแสดงทิศทางการหมุนมอเตอร์ (LED1 และ LED2) และส่วนที่สี่วงจรป้องกันกระแสเกินให้กับการขับมอเตอร์ (Q5) เพื่อป้องกันอันตรายจากกระแสเกินให้วงกับเพาเวอร์มอสเฟต ในช่วงเริ่มต้นการทำงานหรือการซ๊อตเซอร์กิตช่วงขณะ (<500mS) กรณีต่อวงจรผิดพลาดครับ

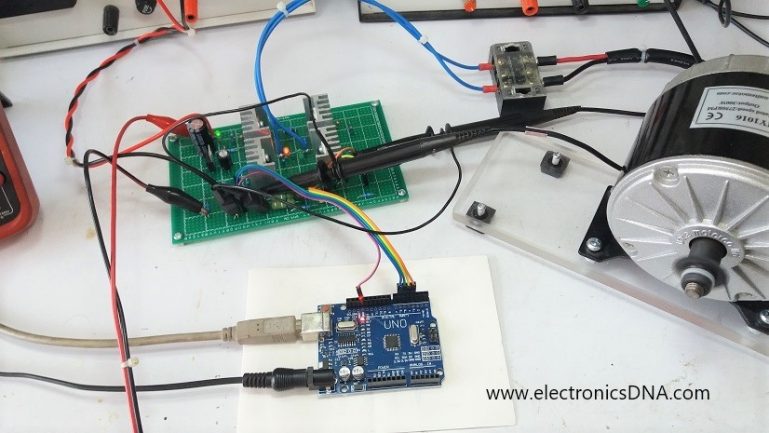

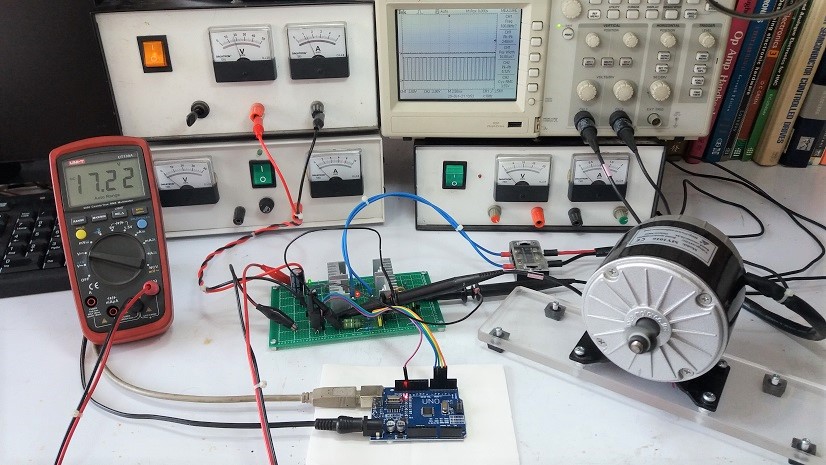

รูปที่ 13 แสดงลักษณะของการทดลองโครงงานและวัดสัญญาณในการทดลอง ซึ่งโครงงานนี้จะเป็นวงจรเล็กๆ เพื่อขับมอเตอร์กระแสตรงทั่วไป และสามารถต่อใช้งานร่วมกับบอร์ดควบคุมไมโครคอนโทรลเลอร์ต่างๆ ที่มีสัญญาณควบคุมระดับ TTL (5Vp-p) โดยเฉพาะ Arduino UNO ซึ่งสามารถค้นหาโค้ดตัวอย่างในการทดลองแบบต่างๆ ได้ง่ายขึ้น.
