DIY a base plate DC motor 300W for use in Experiments
![](https://www.electronicsdna.com/wp-content/uploads/2021/10/Cover-3-1-769x446.jpg)

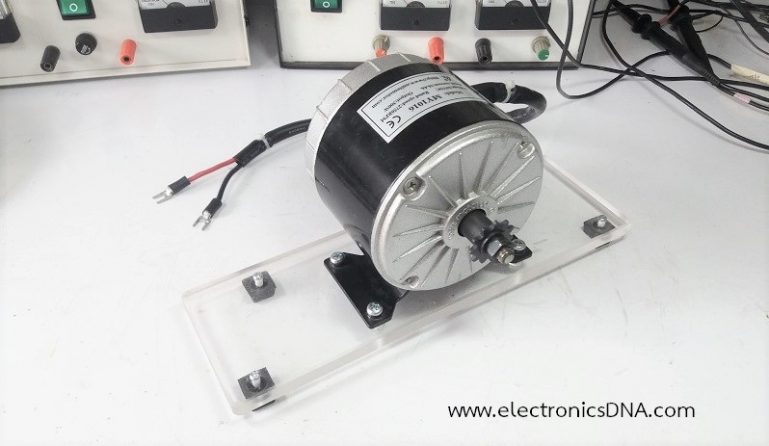

สำหรับโครงงานนี้เป็นการสร้างฐานรับให้กับมอเตอร์กระแสตรงขนาด 300 วัตต์ เพื่อใช้ในการทดลองขับมอเตอร์กระแสสูงขึ้นจากเดิมที่ได้นำเสนอโครงงานที่ผ่านมา โดยตัวมอเตอร์จะใช้แรงดันที่ 24V และใช้กระแสขับประมาณ 12.5A ที่ 300 วัตต์ ทั้งนี้เพื่อเป็นการเรียนรู้การออกแบบวงจรการขับให้กับตัวมอเตอร์ การควบคุมกระแสสูงให้กับมอเตอร์และการปรับความเร็วรอบมอเตอร์เป็นต้น
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/1.1-5.jpg)

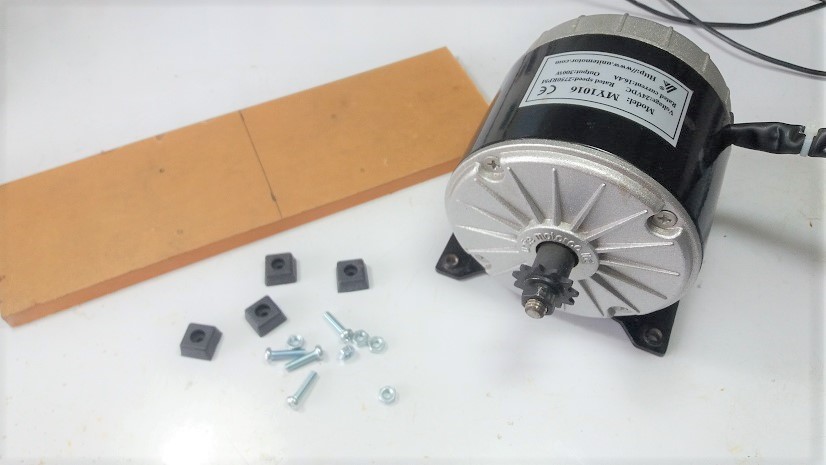

รูปที่ 1 แสดงลักษณะของตัวมอเตอร์กระแสตรง (DC Motor) และอุปกรณ์ต่างๆ ที่ใช้ในการประกอบฐานรับให้กับตัวมอเตอร์
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/2.1-5.jpg)

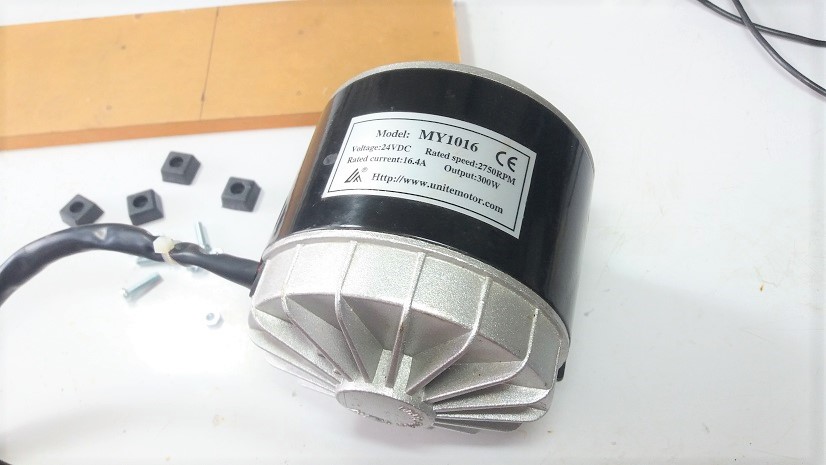

รูปที่ 2 แสดงลักษณะของตัวมอเตอร์ด้านหลัง
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/3.1-3.jpg)

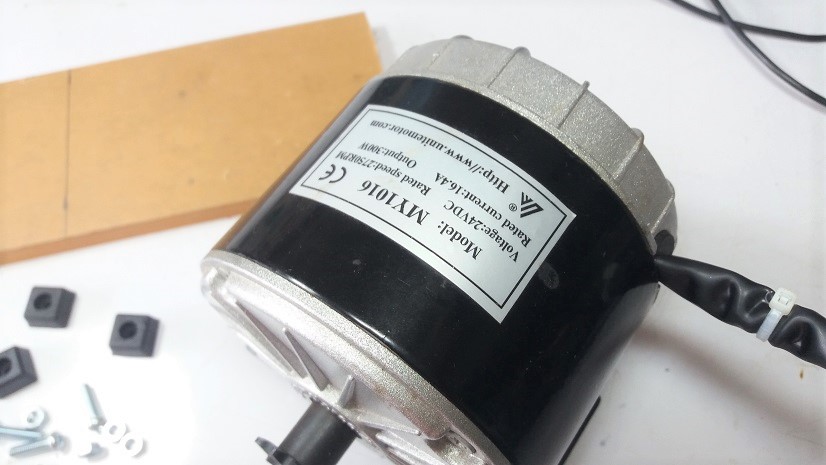

รูปที่ 3 แสดงเนมเพลตสเปกของตัวมอเตอร์ (Name plate motor) ที่นำมาใช้ในการประกอบโครงงาน
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/4.1-4.jpg)
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/5.1-4.jpg)

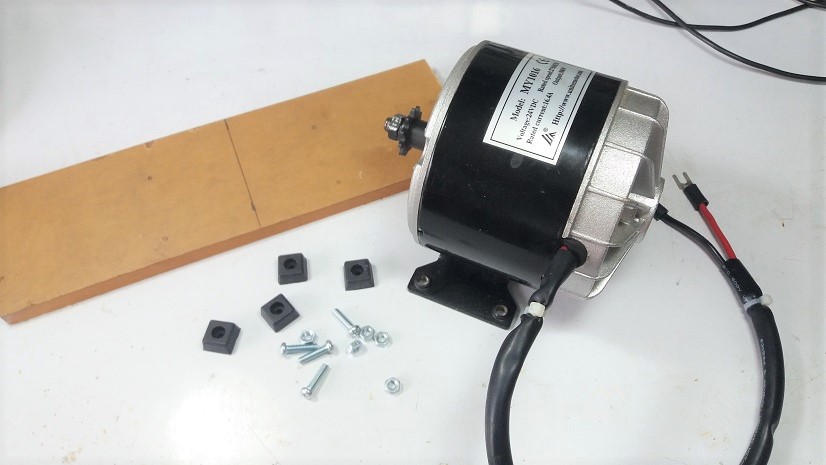

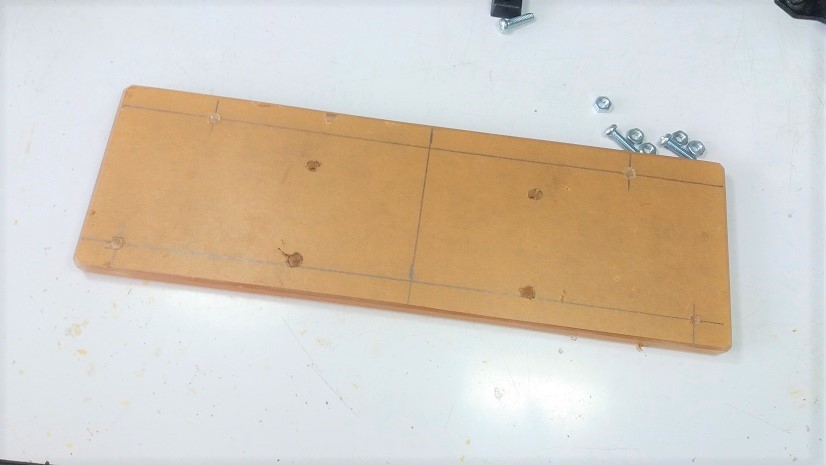

รูปที่ 4 และรูปที่ 5 แสดงการวางเลย์เอาต์ของตำแหน่งเจาะยึดให้กับตัวมอเตอร์และยางสำหรับฐานรับลดแรงสั่นสะเทือนให้กันตัวมอเตอร์ในระหว่างการทดลอง
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/6.1-4.jpg)

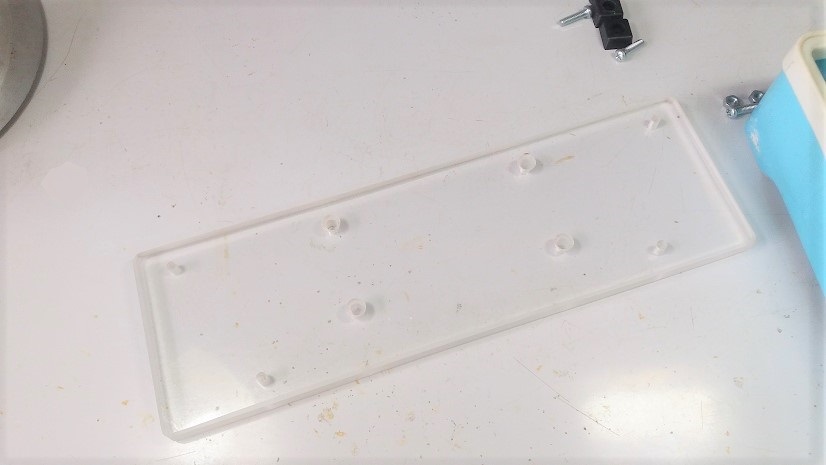

รูปที่ 6 แสดงลักษณะของการเจาะรูสำหรับยึดมอเตอร์เสร็จเรียบร้อย ซึ่งแผ่นอะคิลิกใสจะมีขนาดกว้าง 25.5 เซนติเมตร ยาว 8 เซนติเมตร และหนา 10 มิลลิเมตร
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/7.1-5.jpg)
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/8.1-5.jpg)

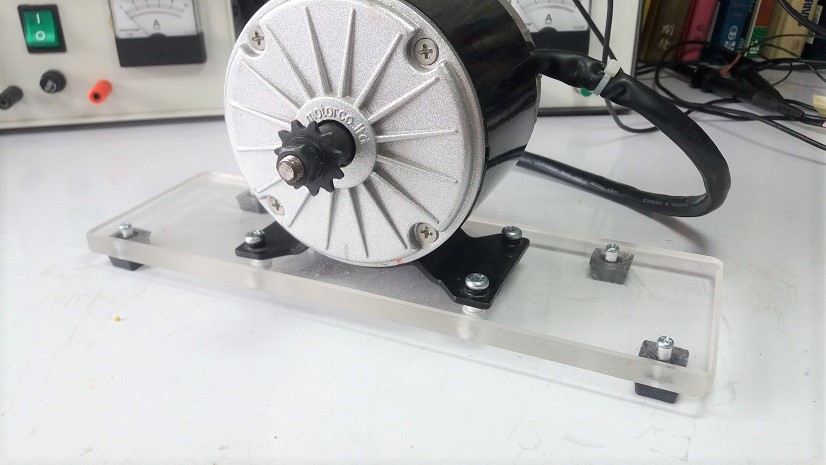

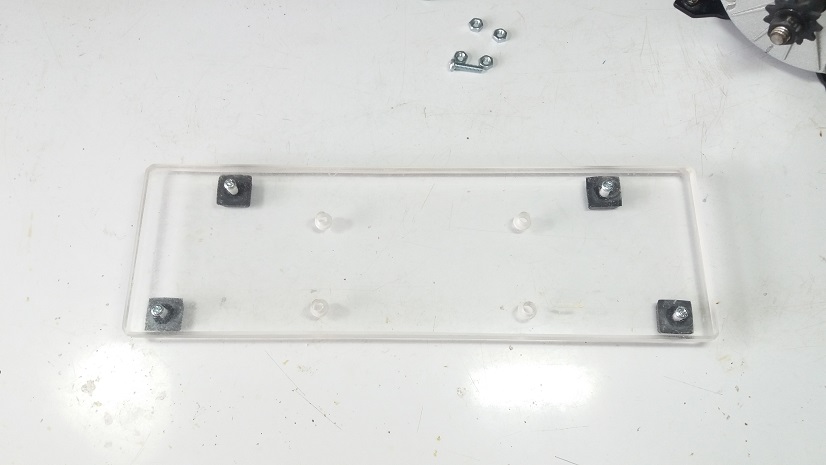

รูปที่ 7 และรูปที่ 8 เป็นลักษณะของการยึดยางรองฐานรับมอเตอร์ 4 จุดและแสดงลักษณะของการยึดมอเตอร์กับฐานรับเสร็จเรียบร้อยโดยยางรองฐานรับมอเตอร์ใช้น๊อต M3 ยาว 15 มิลลิเมตรและการยึดมอเตอร์ใช้น๊อต M5 ยาว 25 มิลลิเมตร
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/9.1-5.jpg)
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/10.1-5.jpg)
![DIY a base plate DC motor 300W for use in Experiments](https://www.electronicsdna.com/wp-content/uploads/2021/10/11.1-5.jpg)

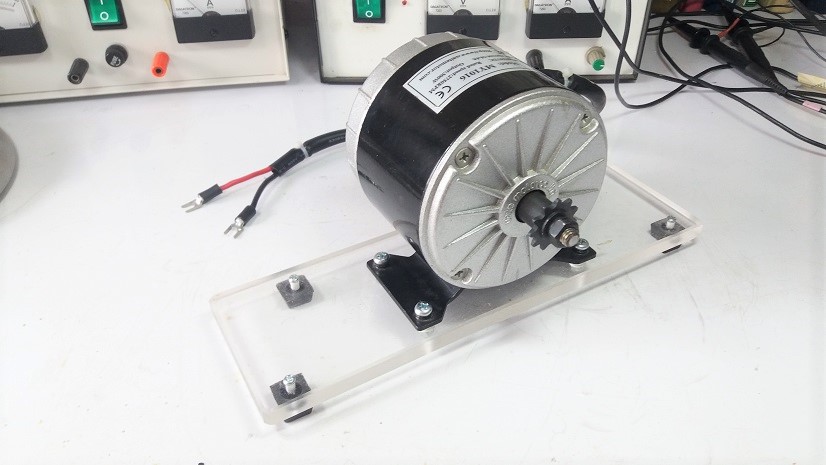

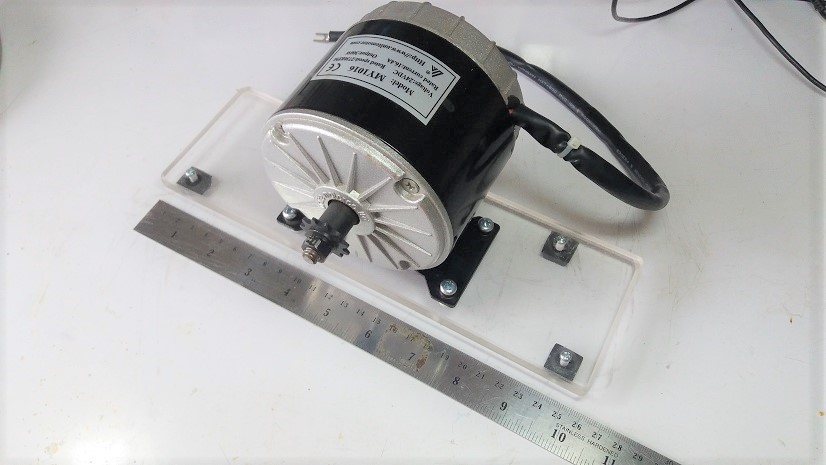

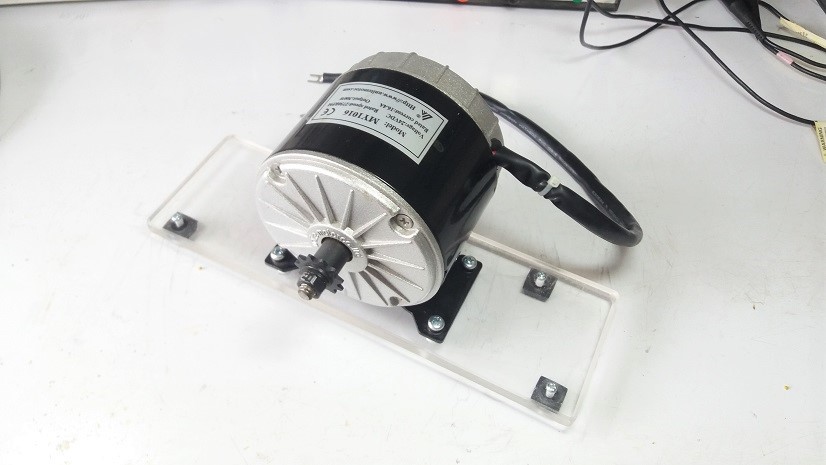

โครงงานนี้เป็นการสร้างฐานรับให้กับตัวมอเตอร์กันก่อนครับ ทั้งนี้เพื่อให้สามารถนำไปใช้ในการทดลองได้ง่ายและสะดวกขึ้น ทั้งนี้ตัวมอเตอร์จะมีแรงบิดในตัวเองค่อนข้างสูงเมื่อจ่ายกำลังไฟฟ้าให้เต็มที่ ซึ่งอาจจะทำให้เกิดเป็นอันตรายกับผู้ทดลองและวงจรที่ใช้ในการขับตัวมอเตอร์ได้ สำหรับในโครงงานถัดไปจะเป็นการออกแบบวงจรขับมอเตอร์ตัวนี้กันต่อ เพื่อให้สามารถนำมอเตอร์ตัวนี้ไปใช้งานต่างๆ ได้ง่ายขึ้นครับ.
