Increasing the Efficiency DC to DC Converter with Synchronous Rectifier Technique

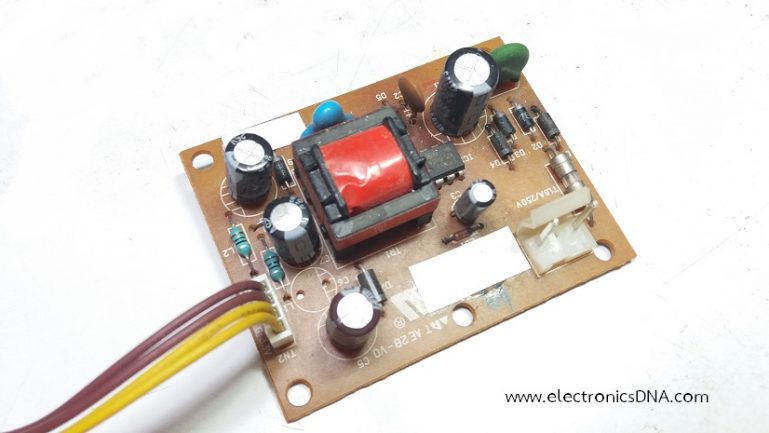

การเพิ่มประสิทธิภาพให้ดีซี ทู ดีซี คอนเวอร์เตอร์ (DC to DC converter) ด้วยเทคนิคซิงโครนัสเร็กติไฟร์เออร์ (Synchronous rectifier : SR) เป็นวิธีการหนึ่งที่จะช่วยให้ประสิทธิภาพ (Efficiency) การทำงานโดยรวมของคอนเวอร์เตอร์สูงขึ้น โดยการใช้เพาเวอร์มอสเฟตทำหน้าที่เร็กติไฟร์เออร์แทนไดโอดทางด้านเอาต์พุต เพื่อลดพลังงานสูญเสียที่เกิดจากแรงดันตกคร่อมไดโอดคูณด้วยกระแสที่ไหลผ่านไดโอดนั้นเอง ซึ่งเทคนิคนี้จะเพิ่มการออกแบบวงจรขับให้กับเพาเวอร์มอสเฟตเข้ามาให้ซิงโครนัสกับการสวิตชิ่งในส่วนสวิตชิ่งกำลังทางด้านอินพุตที่เกิดขึ้น โดยการใช้เทคนิคซิงโครนัสเร็กติไฟร์เออร์นี้ สามารถประยุกต์ใช้กับคอนเวอร์เตอร์ต่างๆ ได้หลายแบบ เช่น ฟายแบกคอนเวอร์เตอร์, ฟอร์เวิร์ดคอนเวอร์เตอร์ และพุช-พูลคอนเวอร์เตอร์ เป็นต้น

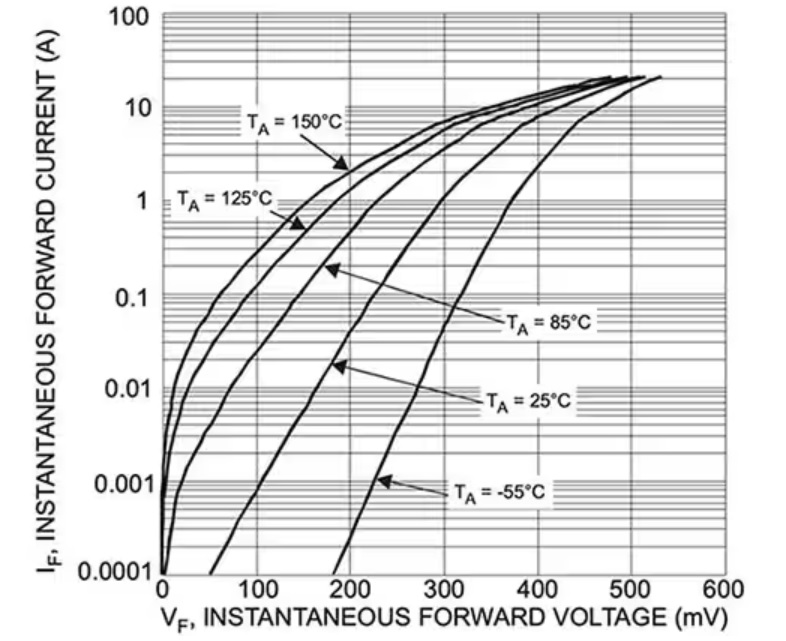

รูปที่ 1 กราฟแสดงความสัมพันธ์ระหว่างกระแส (IF) ที่ไหลผ่านไดโอดในช่วงไบอัสตรง (Forward bias) และแรงดันตกคร่อมที่ตัวไดโอด (VF) ซึ่งจะแปรผันตามระดับและค่าอุณหภูมิที่เกิดขึ้น (TA) จากในรูปจะเห็นว่าที่อุณหภูมิ 25 องศา เมื่อมีกระแสไหลผ่านไดโอดที่ประมาณ 8A จะทำให้แรงดันตกคร่อมไดโอดมีค่าประมาณ 400mV ซึ่งจะเป็นผลให้เกิดพลังงานสูญเสียได้ประมาณ 8A*400mV = 3.2W

Datasheet for CSD18532KCS Power MOSFET N channel NexFET

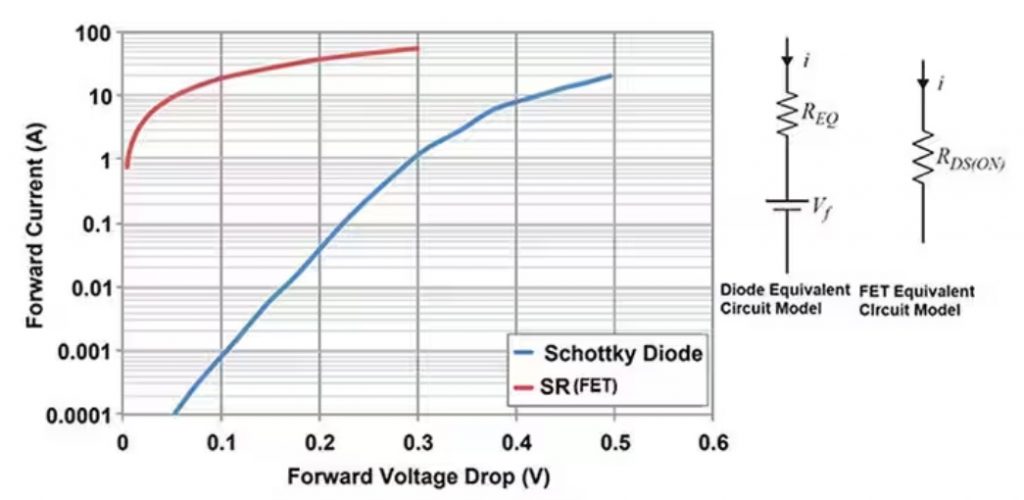

ในรูปที่ 2 เป็นกราฟแสดงความสัมพันธ์ระหว่างแรงดันตกคร่อมไดโอดและกระแสที่ไหลผ่านในช่วงไบอัสตรง (เส้นสีฟ้า) จะเห็นว่าที่กระแสไหลผ่านไดโอด 10A จะทำให้เกิดแรงดันตกคร่อมไดโอดมีค่าประมาณ 410mV แต่เมื่อใช้เทคนิคการซิงโครนัสเร็กติไฟร์ (เส้นสีแดง) จะเห็นว่าที่กระแสไหลผ่านไดโอดเท่ากัน 10A แรงดันตกคร่อมเพาเวอร์มอสเฟต (SR) จะมีค่าประมาณ 50mV เท่านั้นหรือลดลงประมาณ 8 เท่า

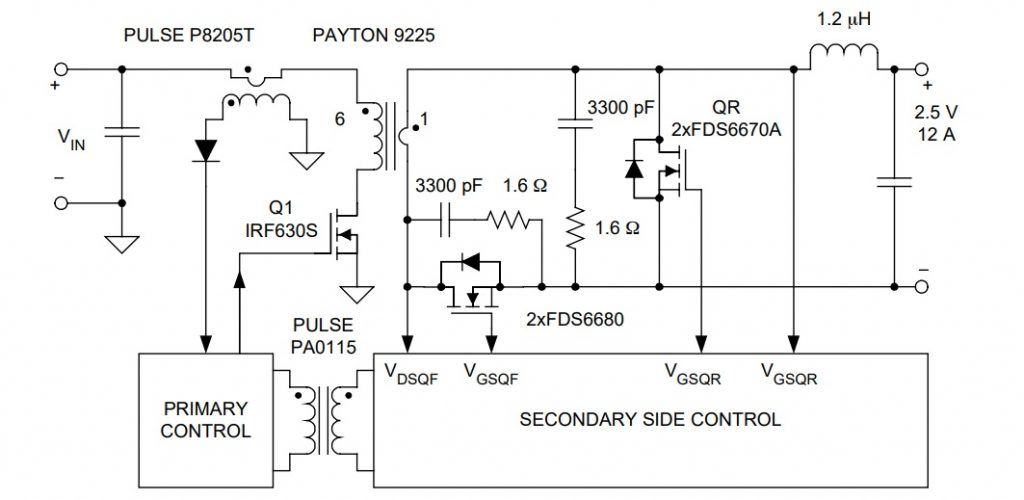

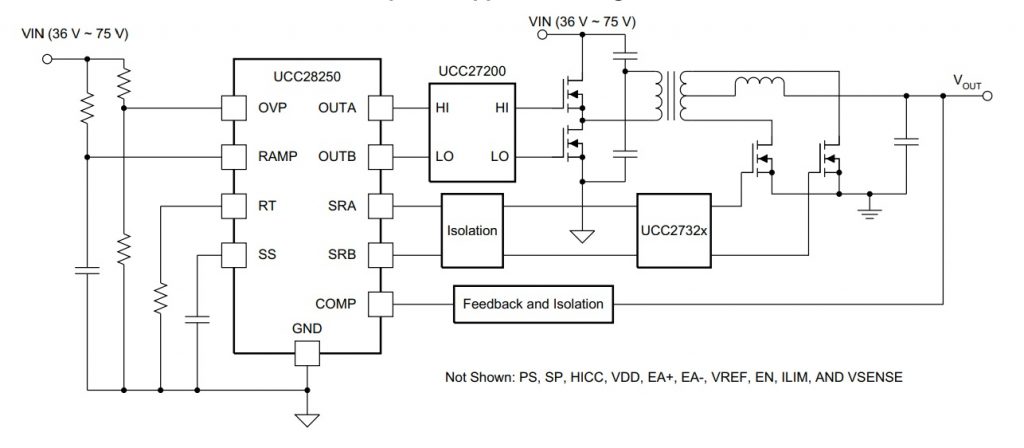

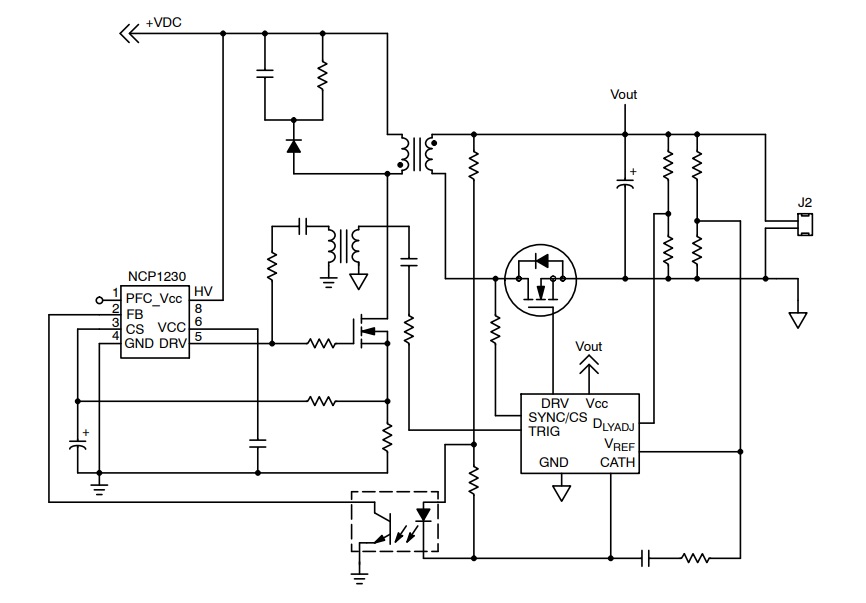

ในรูปที่ 3 ถึงรูปที่ 5 แสดงตัวอย่างการประยุกต์ใช้งานเทคนิคซิงโครนัสเร็กติไฟร์เออร์สำหรับฟายแบกคอนเวอร์เตอร์, ฟอร์เวิดร์คอนเวอร์เตอร์ และพุช-พูลคอนเวอร์เตอร์ตามลำดับ ซึ่งจะสังเกตเห็นว่าที่ตำแหน่งไดโอดเร็กติไฟร์ของวงจรเดิม จะใช้เพาเวอร์มอสเฟตที่มีไดโอดภายใน (Body diode) เข้ามาแทน โดยจะทำงานสัมพันธ์ (Synchronous) กับตัวควบคุมหลักของตัวคอนเวอร์เตอร์ และสัญญาณป้อนกลับ (Feedback signal) ในการประมวลผล สำหรับในรูปข้างล่างจะเป็นตัวอย่างไอซีซิงโครนัสเร็กติไฟร์ที่ประยุกต์ใช้งานกับฟายแบกคอนเวอร์เตอร์

Datasheet for NCP43080 synchronous rectifier controller

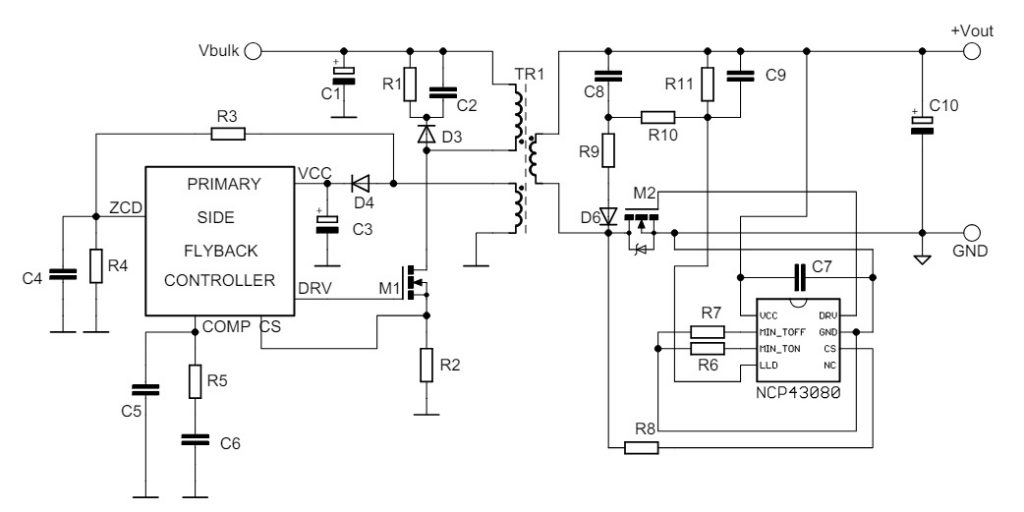

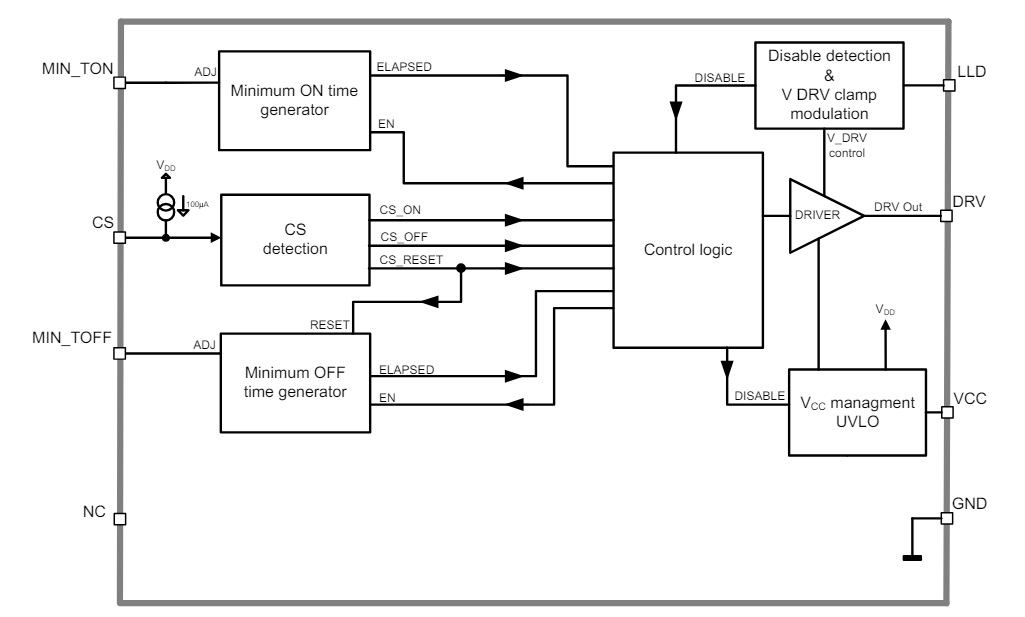

ในรูปที่ 6 และรูปที่ 7 แสดงบล็อกไดอะแกรมวงจรภายในไอซี และลักษณะการต่อใช้งานไอซี NCP43080 โดยไอซี NCP43080 เป็นสินค้าจากบริษัท ON Semiconductor ที่ผลิตไอซีซิงโครนัสเร็กติไฟร์เออร์เช่นกัน สำหรับการออกแบบใช้งานสามารถศึกษาเพิ่มเติมได้จากดาต้าซีตของตัวไอซีข้างบนนี้ โดยจะมีตัวอย่างการต่อใช้งานอื่นๆ เพิ่มเติมให้เลือกนำไปใช้งาน

Datasheet for IR11662S synchronous rectifier controller

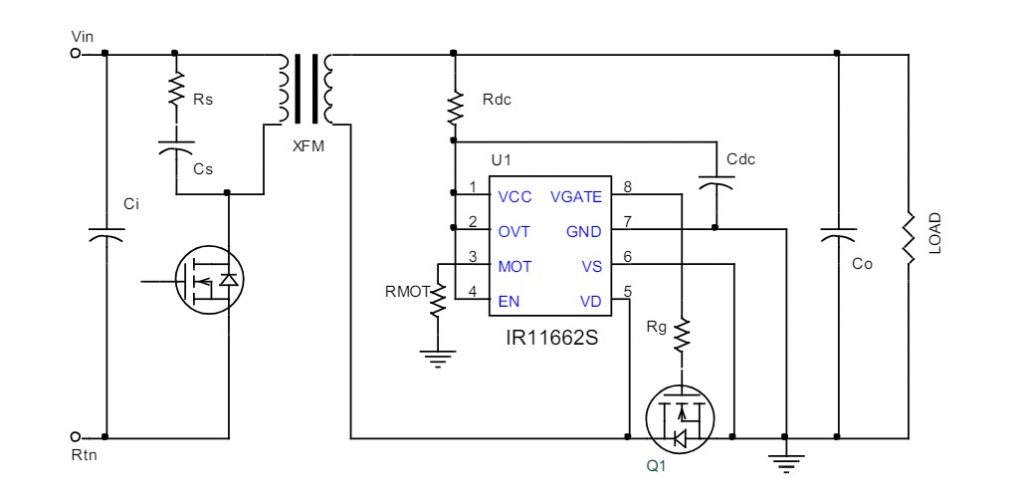

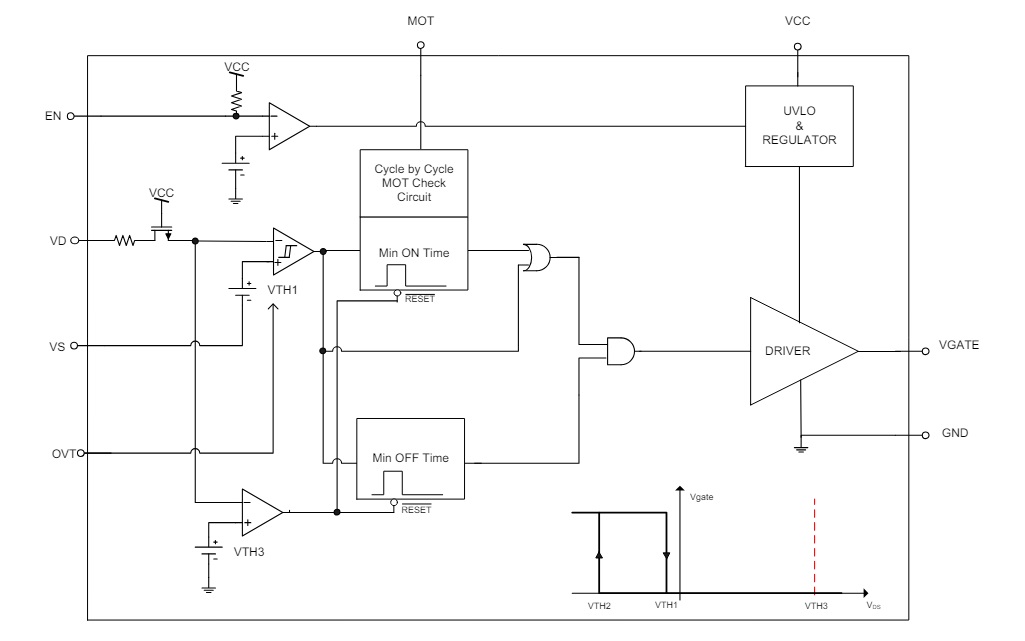

สำหรับในรูปที่ 8 และรูปที่ 9 แสดงบล็อกไดอะแกรมวงจรภายในไอซี และลักษณะการต่อใช้งานไอซี IR11662S เป็นสินค้าจากบริษัท Infineon Technologies ซึ่งไอซีเบอร์นี้จะรูปแบบของการต่อวงจรซิงโครนัสเร็กติไฟร์เออร์ที่เข้าใจง่ายและใช้อุปกรณ์ต่อร่วมกับไอซีไม่มากนัก สำหรับการนำไอซีไปใช้งานแนะนำให้ศีกษาดาต้าซีตเพิ่มเติม

Datasheet for UCC24630 synchronous rectifier controller

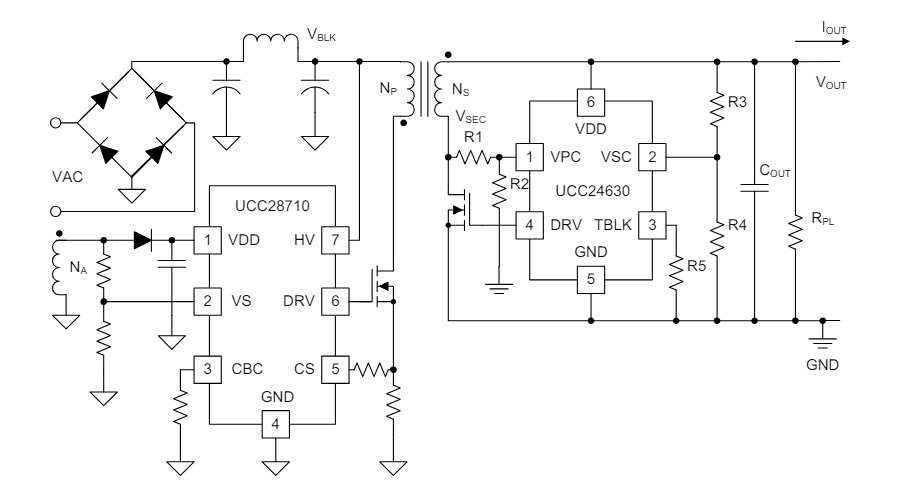

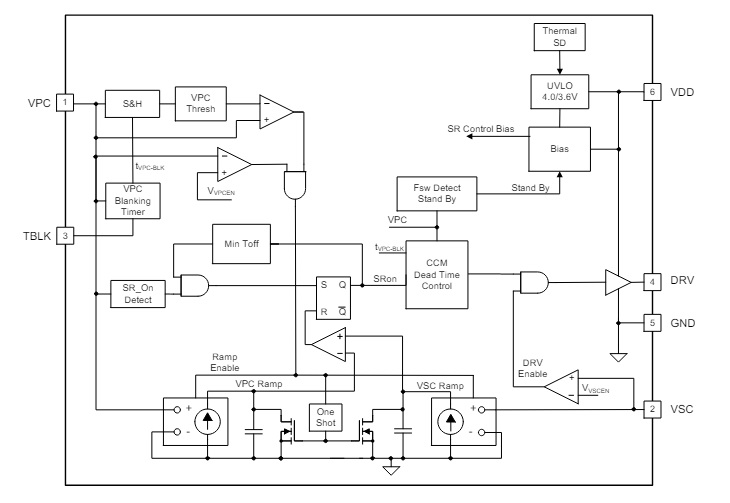

และในรูปที่ 10 รูปที่ 11 แสดงบล็อกไดอะแกรมวงจรภายในไอซี และลักษณะการต่อใช้งานไอซี UCC24630 เป็นสินค้าจากบริษัท Texas Instruments ซึ่งในดาต้าซีตของไอซีตัวนี้จะให้รายละเอียดของการออกแบบวงจรและตัวอย่างการคำนวณอุปกรณ์ต่างๆ สำหรับใช้งานจริงเพิ่มเติม รวมทั้งการวัดสัญญาณที่เกิดขึ้นต่างๆ เพื่อให้เข้าใจการทำงานของไอซีมากยิ่งขึ้น

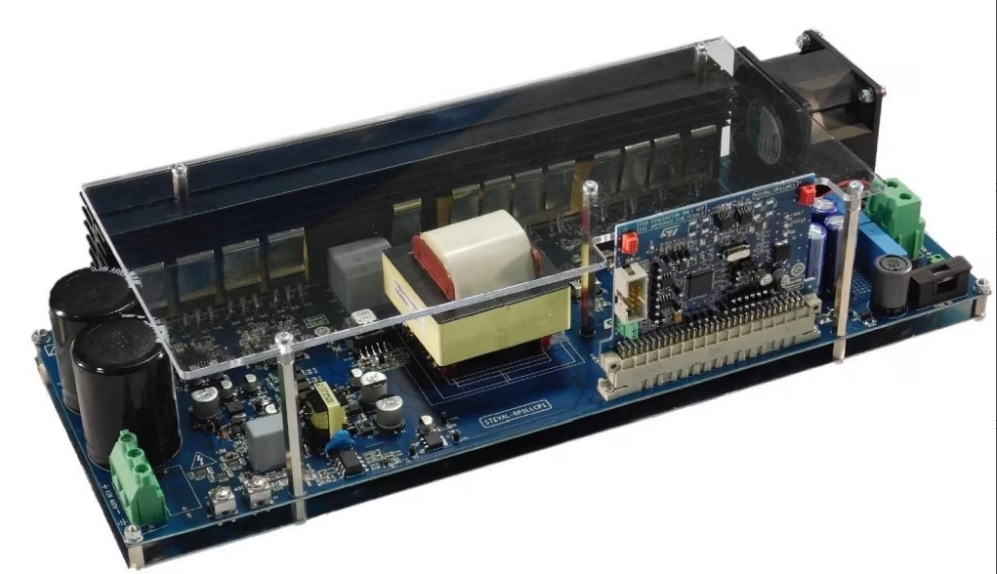

รูปที่ 12 แสดงบอร์ดตัวอย่างวงจรเรโซแนนท์ ดีซี ทู ดีซี คอนเวอร์เตอร์ แบบฟูลบริดจ์ ขนาด 3kW และใช้เทคนิคของการซิงโครนัสเร็กติไฟร์เออร์ ด้วยเพาเวอร์มอสเฟต (STripFET F7) โดยตัวบอร์ดจะรับแรงดันอินพุตในช่วง 375 V ถึง 425 V และแรงดันเอาต์พุตที่ 48 V และจ่ายกระแสสูงสุด 62.5A โดยให้ประสิทธิภาพการทำงานได้สูงถึง 95.3% (อ่านรายละเอียดเพิ่มเติมที่ของตัวบอร์ด คลิก)

สำหรับบทความเกี่ยวการเพิ่มประสิทธิภาพให้กับดีซี ทู ดีซี คอนเวอร์เตอร์ ด้วยการใช้เทคนิคซิงโครนัสเร็กติไฟร์เออร์นี้ เป็นอีกหนึ่งเทคนิคของการเพิ่มประสิทธิภาพให้ดีซี ทู ดีซี คอนเวอร์เตอร์ได้ดี ซึ่งจะให้ผลลัพธ์ที่ชัดเจนเพื่มขึ้น เมื่อนำไปใช้กับคอนเวอร์เตอร์ที่จะต้องจ่ายกระแสทางด้านเอาต์พุตสูง เมื่อเทียบกับการเร็กติไฟร์เออร์แบบทั่วไป ซึ่งการใช้เทคนิคซิงโครนัสเร็กติไฟร์เออร์นี้จะต้องพิจารณาในเรื่องของการใช้อุปกรณ์บางส่วนเพิ่มเติม และการออกแบบวงจรการซิงโครนัสเร็กติไฟร์สำหรับคอนเวอร์เตอร์ที่เลือกใช้งานเพิ่มขึ้น.
