Basics DC-DC Buck-Boost Converter [EP1]

โครงงานเล็กๆ กับวงจรบัก-บูทคอนเวอร์เตอร์ (Buck-Boost Converter) แบบง่าย โดยใช้บอร์ดควบคุม Arduino UNO สำหรับเป็นพื้นฐานในการเรียนรู้คอนเวอร์เตอร์อีกแบบหนึ่ง โดยในโครงงานนี้จะเป็นการประกอบวงจรขึ้นมาทีละส่วน จากนั้นก็จะใช้วิธีการทดลองทีละส่วนด้วยเช่นกัน ทั้งนี้เพื่อให้งานต่อการพัฒนาและสามารถวิเคราะห์ได้ง่ายเมื่อต้องการปรับแต่งหรือแก้ไขวงจรภายหลัง ในส่วนของ EP1 นี้จะเป็นการประกอบอุปกรณ์ต่างๆ สำหรับใช้ในการทดลอง

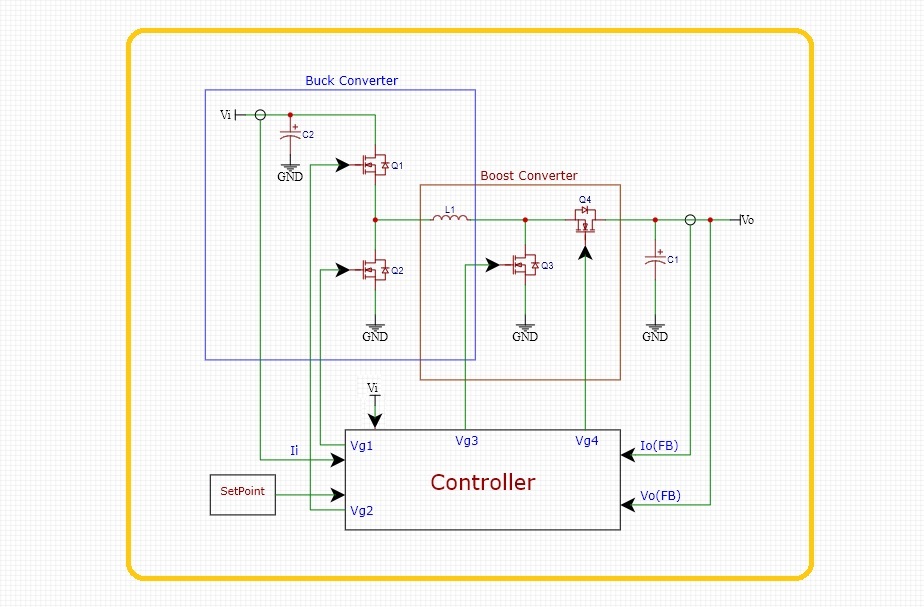

รูปที่ 1 แสดงบล็อกไดอะแกรมการทำงานของวงจรที่จะใช้ในการทดลอง ซึ่งจะแบ่งออกเป็น 3 ส่วนด้วยกันคือ ส่วนแรกด้านซ้ายมือจะเป็นโครงสร้างของวงจรวงจร Buck converter (ในกรอบสีน้ำเงิน) ซึ่งส่วนนี้จะทำหน้าที่ลดขนาดแรงดันอินพุตลงให้มีค่าเท่ากับค่าที่กำหนด (Setpoint) ส่วนที่สองจะเป็นส่วนของวงจร Boost converter จะทำงานตรงข้ามกับส่วนแรกโดยการเพิ่มแรงดันขึ้นเพื่อให้เท่ากับกับค่าที่กำหนดเช่นกัน และส่วนที่สามจะเป็นส่วนของการประมวลผลการทำงานทั้งหมด เพื่อให้วงจรทำงานได้อย่างมีเสถียรภาพ (Stability) และปรับชดเชย (Compensation) การทำงานของระบบได้อย่างถูกต้อง (ดูวงจรการทำงานในตอนที่ 2 ร่วมกับตัวอย่างโปรแกรม)

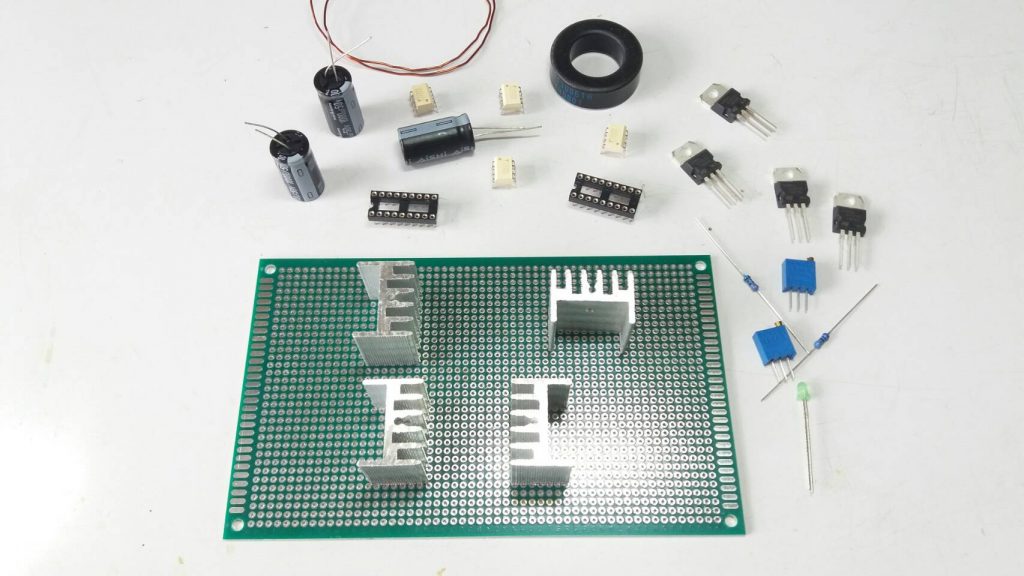

รูปที่ 2 เป็การเตรียมอุปกรณ์ต่างๆ ที่ใช้ในการสร้างวงจร Buck-Boost Converter รวมทั้งการนำเอาอุปกรณ์ทั้งหมดมาวางโครงร่าง (Layout) ในการประกอบอุปกรณ์ทุกส่วนเบื้องต้น

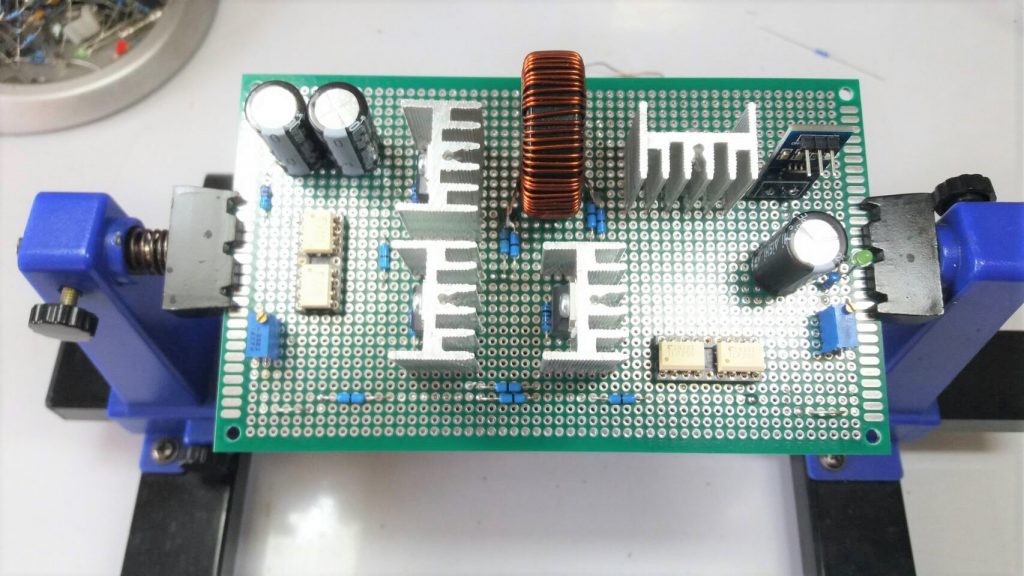

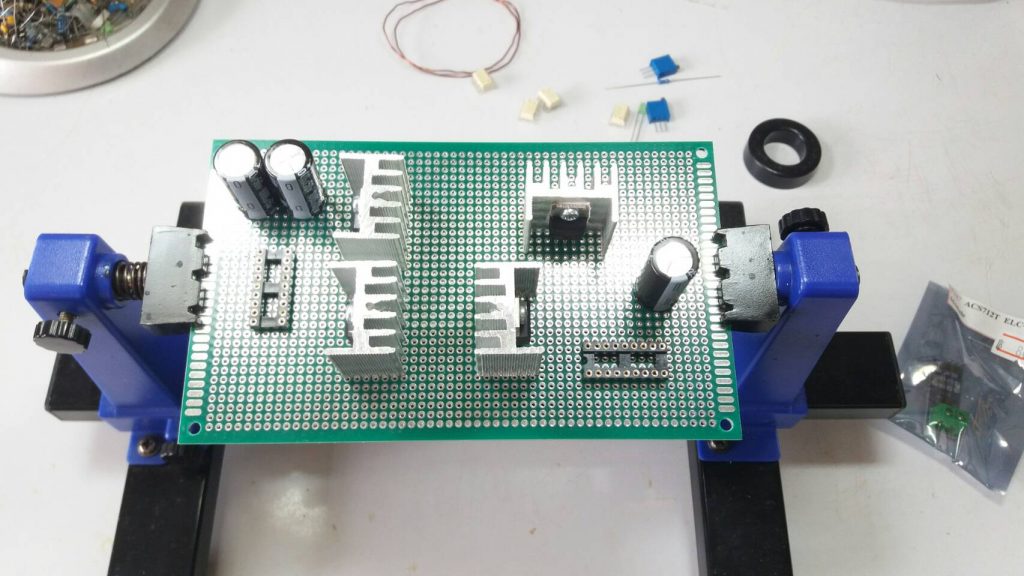

รูปที่ 3 และ 4 การประกอบส่วนแรกจะเป็นเพาเวอร์มอสเฟต ตัวเก็บประจุ ซ๊อกเกตสำหรับไอซี และตัวเก็บประจุ ซึ่งจะเป็นอุปกรณ์โดยหลักของบอร์ดนี้ก่อน ส่วนที่รูปที่ 4 จะเป็นการนำออปโต้คัปเปิ้ลมาใส่, ตัวเหนี่ยวนำ, ตัวต้านทานสำหรับส่งค่าแรงดันป้อนกลับ (Feedback Signal) ที่อินพุต/เอาต์พุต และตัววัดค่ากระแสที่เอาต์พุตซึ่งในวงจรนี้จะใช้ฮอร์เซนเซอร์ (Hall Sensor)

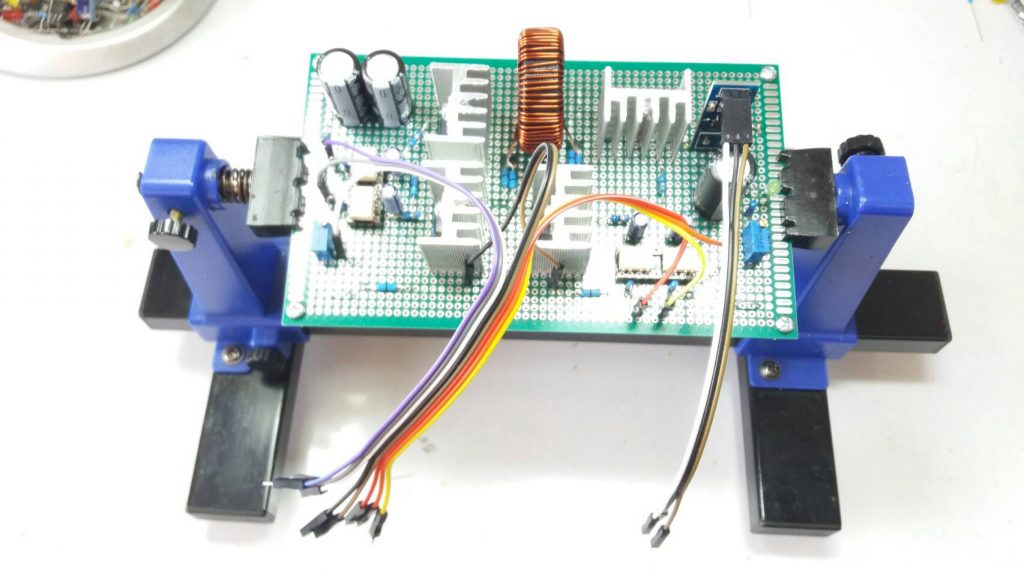

รูปที่ 5 เป็นการต่อสายไฟสัญญาณที่จุดต่างๆ ของบอร์ดขับกำลังในส่วน Buck-Boost Converter มายังบอร์ดควบคุม Arduino UNO โดยจะมีด้วยกัน 5 ส่วนคือ ค่าแรงดันสัญญาณอินพุตและเอาต์พุต, สัญญาณขับกำลังส่วนของการลดแรงดัน (Buck Converter), สัญญาณขับกำลังส่วนของการเพิ่มแรงดัน (Boost Converter) และส่วนของการตรวจจับการจ่ายกระแสที่เอาต์พุต (Output Current sensor)

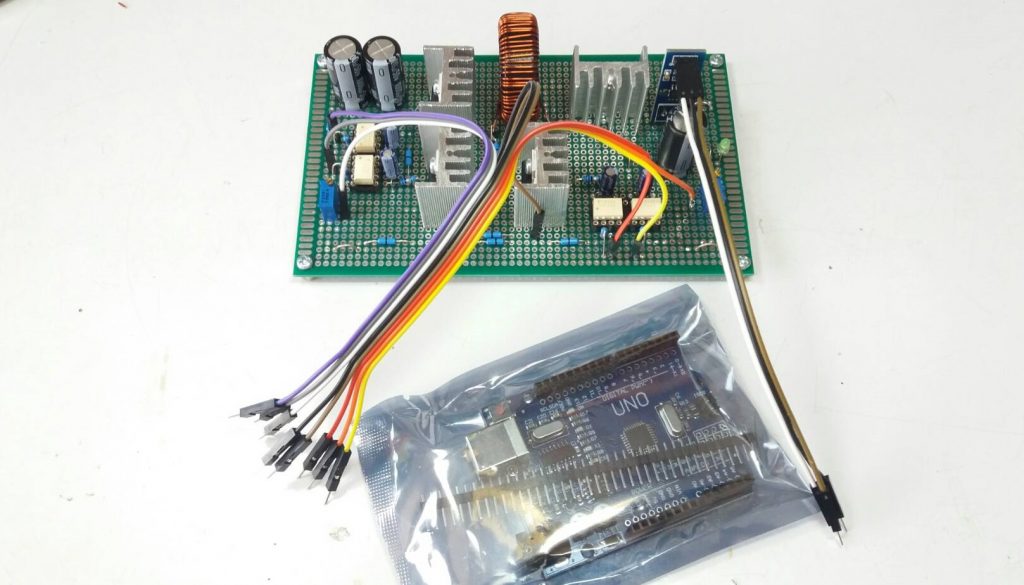

รูปที่ 6 เตรียมบอร์ดควบคุม Arduino UNO เพื่อใช้ในการเลือกจุดเชื่อมต่อ และเป็นการกำหนดขาต่างๆ ที่จะใช้ในการรับและส่งสัญญาณควบคุม สำหรับใช้ในการทดลองวงจรเบื้องต้น

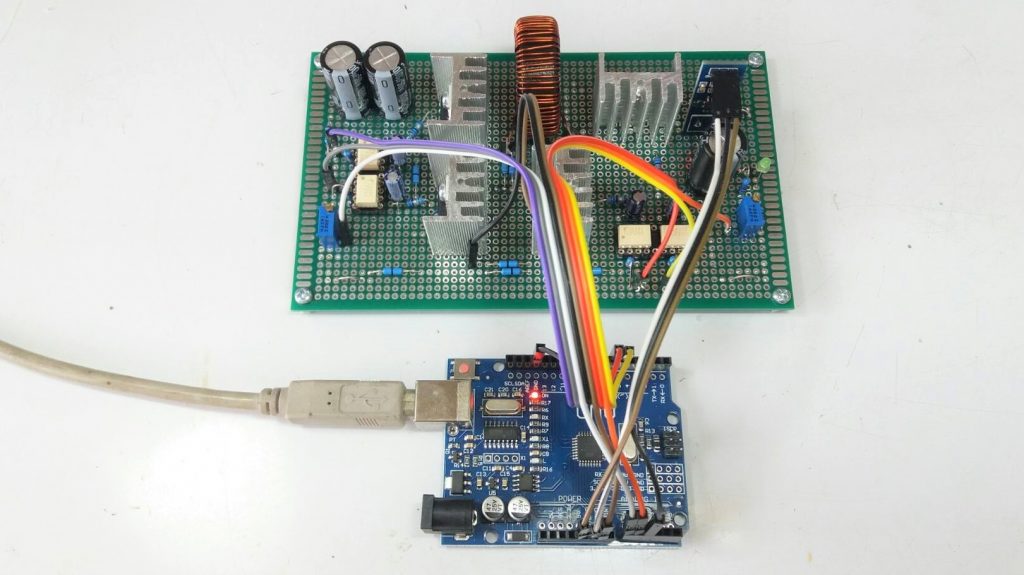

รูปที่ 7 และ 8 แสดงการต่อเชื่อมต่อสายไฟสำหรับสัญญาณควบคุม โดยจะเป็นแบบสายแพรที่เป็นหัวต่อตัวผู้ทั้ง 2 ด้าน โดยด้านหนึ่งจะต่อเข้ากับบอร์ด Buck-Boost Converter ที่บัดกรีเพื่อไม่ให้เกิดการหลุดหรือหลวมขึ้น และอีกด้านหนึ่งจะต่อเข้ากับขาบนบอร์ด Arduino UNO ได้โดยตรง โดยในส่วนนี้เพื่อให้เราสามารถปรับแต่หรือแก้ไขได้ง่ายในการทดลองภายหลัง

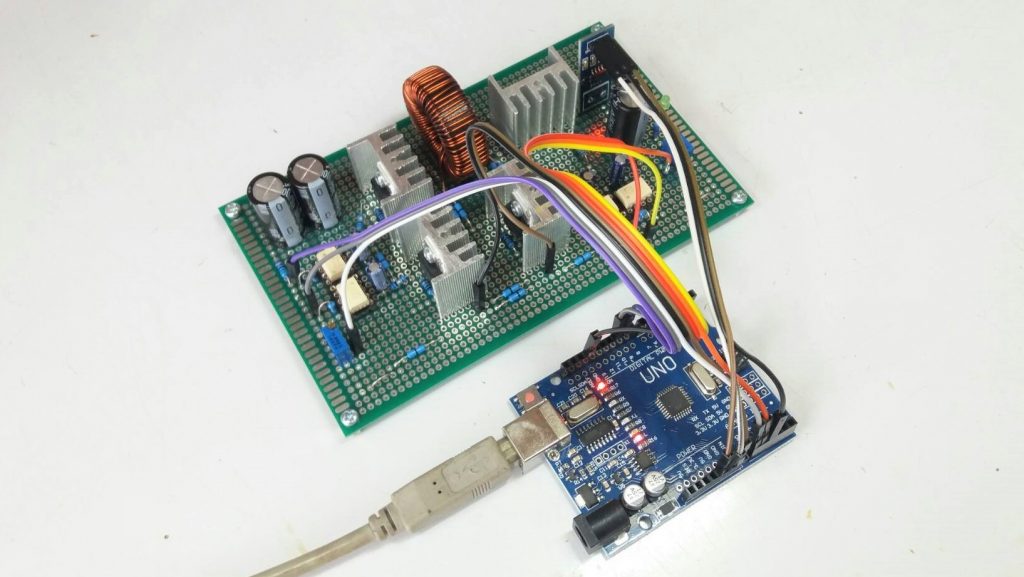

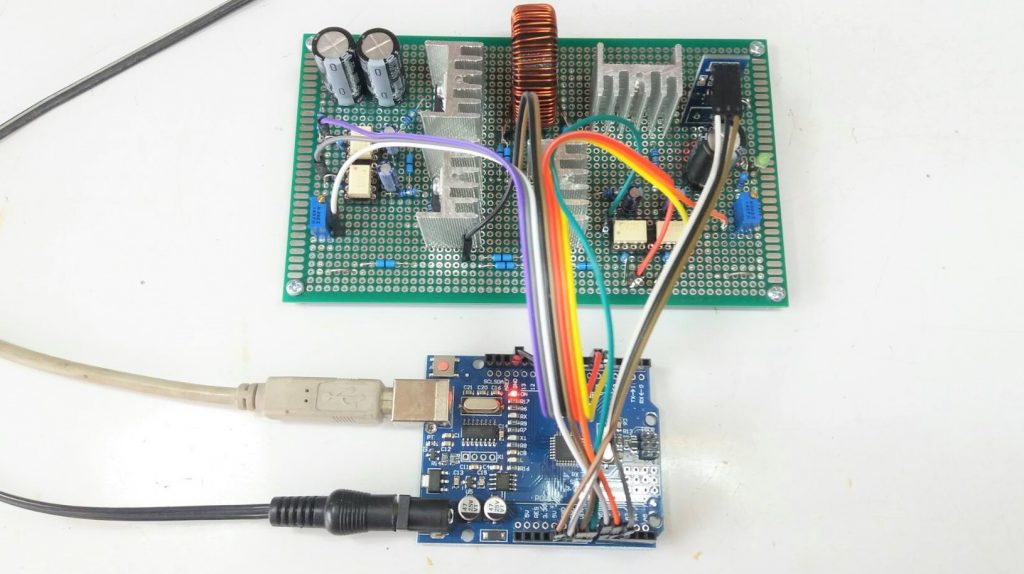

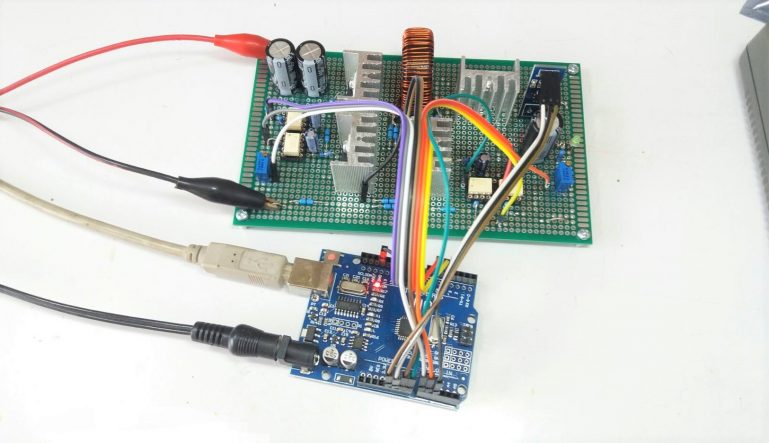

รูปสุดท้ายที่ 9 จะเป็นลักษณะของบอร์ดการทดลองทั้งสองส่วน เชื่อมต่อกันเสร็จสมบูรณ์แล้ว ซึ่งในขั้นต่อไปจะเป็นทดลองการทำงานเบื้องต้น ในแต่ละส่วนและเป็นการทดลองการรับและส่งสัญญาณด้วยข้อมูลที่เกิดขึ้นจริง รวมทั้งวงจรการทำงานสำหรับดูพร้อมกับตัวอย่างโปรแกรมที่ใช้ ในตอนต่อไป PE2 เราจะมาทดลองกันต่อครับ.
