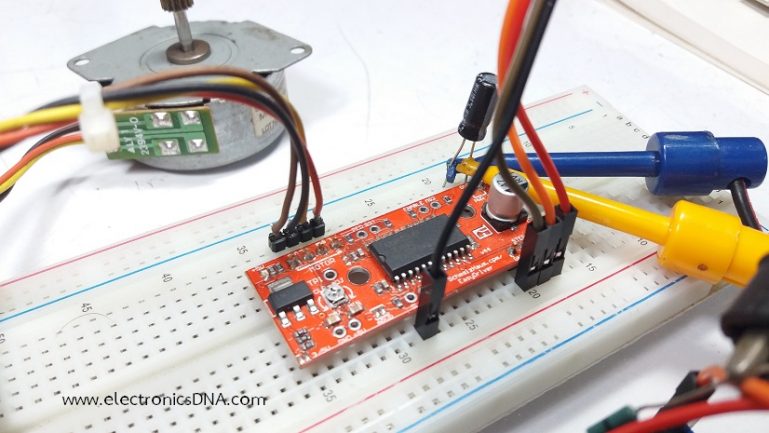

Arduino Control Stepper Motor by using A3967 Module

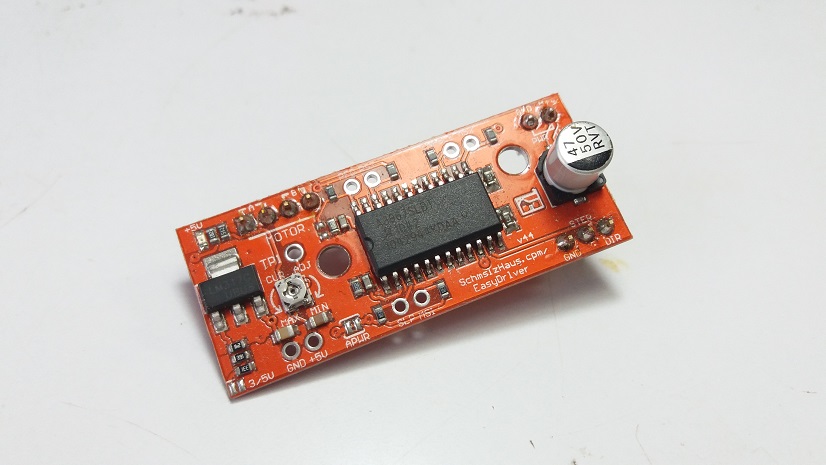

โครงงานนี้เป็นการทดลองใช้โมดูลขับสเตปเปอร์มอเตอร์ A3967 และต่อใช้งานร่วมกับบอร์ดควบคุม Arduino UNO เพื่อศึกษาการใช้งานโมดูลและโครงสร้างภายในตัวไอซี A3967 ทั้งนี้ตัวโมดูลขับสเตปเปอร์มอเตอร์ A3967 เป็นอีกตัวหนึ่งที่สามารถรถนำมาใช้งานได้งานง่ายนอกจากโมดูลอื่นที่มีจะหน่ายอยู่ ช่วยให้ออกแบบในส่วนของการขับตัวสเตปเปอร์มอเตอร์ได้รวดเร็ว และเหมาะสำหรับนำไปขับมอเตอร์ขนาดเล็กทั่วไปและขนาดกลางเท่านั้น

Datasheet for A3967 Stepping Driver

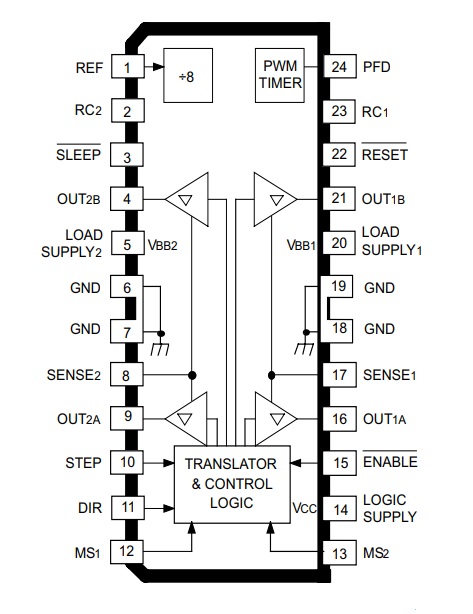

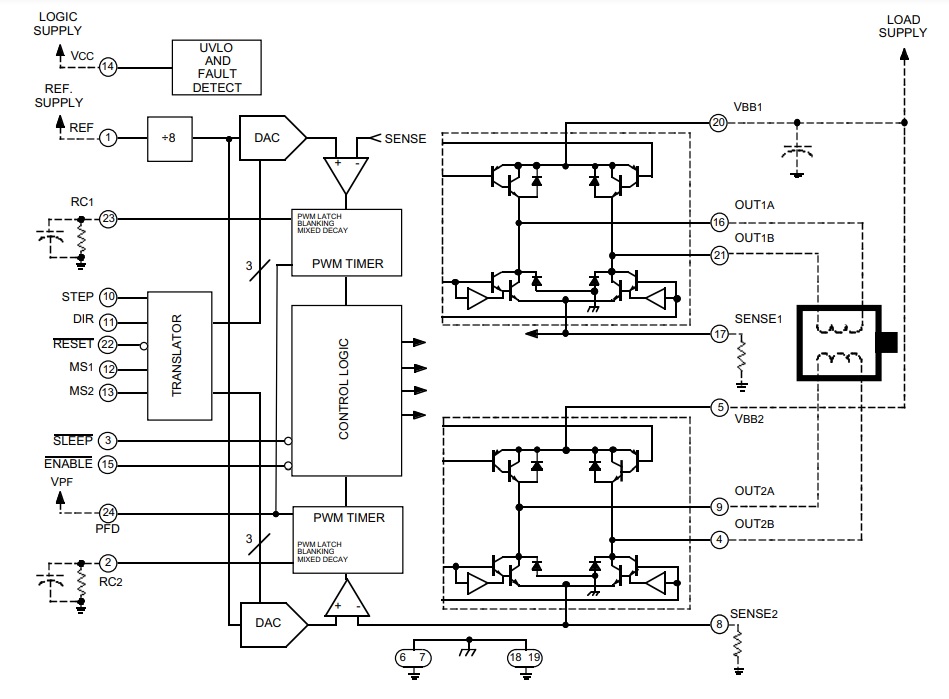

ในรูปที่ 2 และรูปที่ 3 เป็นข้อมูลทั่วไปของตัวไอซี A3967 ซึ่งจะทำหน้าที่ขับมอเตอร์โดยตรง รวมทั้งรับสัญญาณควบคุมการทำงานจากบอร์ดควบคุมต่างๆ ซึ่งจะช่วยให้เราสามารถเข้าใจการทำงานและใช้งานโมดูลเพื่อขับมอเตอร์ได้อย่างมีประสิทธิภาพมากขึ้น

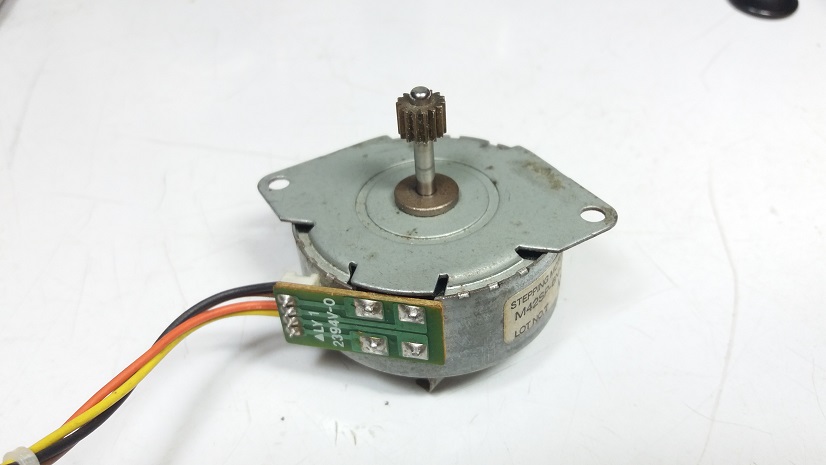

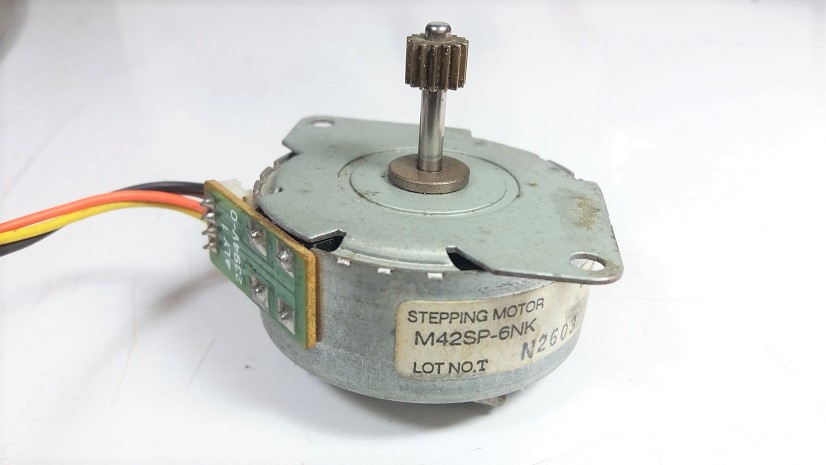

รูปที่ 4 และรูปที่ 5 แสดงสเตปเปอร์มอเตอร์ที่ใช้ในการทดลองแบบไบโพล่าร์ (Bipolar Stepper Motor) จะมีสายไฟจำนวน 4 เส้นสำหรับควบคุม คือ สายไฟสีดำ น้ำตาล เหลือง และส้ม ในรูปที่ 5 เป็นเนมเพลตแสดงรุ่นของตัวมอเตอร์ที่ใช้ในการทดลอง

/*
Arduino Code Ref : https://www.sparkfun.com/tutorials/400
*/

int dirpin = 13;
int steppin = 3;
int i;

void setup()
{
pinMode(dirpin, OUTPUT);
pinMode(steppin, OUTPUT);
}
void loop()
{
  digitalWrite(dirpin, LOW);     // Direction.
  delay(300);

  for (i = 0; i<3000; i++)
  {
    digitalWrite(steppin, LOW);
    delayMicroseconds(10);
    digitalWrite(steppin, HIGH);
    delayMicroseconds(300);
  }

  digitalWrite(dirpin, HIGH);    // Direction.
  delay(300);

  for (i = 0; i<3000; i++)
  {
    digitalWrite(steppin, LOW);
    delayMicroseconds(10);
    digitalWrite(steppin, HIGH);
    delayMicroseconds(300);
  }
}

สำหรับตัวอย่างโปรแกรมที่แสดงข้างบน เป็นการให้บอร์ดควบคุม Arduino UNO สร้างสัญญาณขับแบบพัลซ์วิดมอดูเลชั่นที่ขา D3 (Ton =300uS และ Toff =10uS) และที่ขา D13 จะทำหน้าที่กำหนดทิศทางการหมุนให้ตามเข็มนาฬิกาหรือทวนเข็มนาฬิกา โดยโปรแกรมจะวนลูปการทำงานสลับกัน

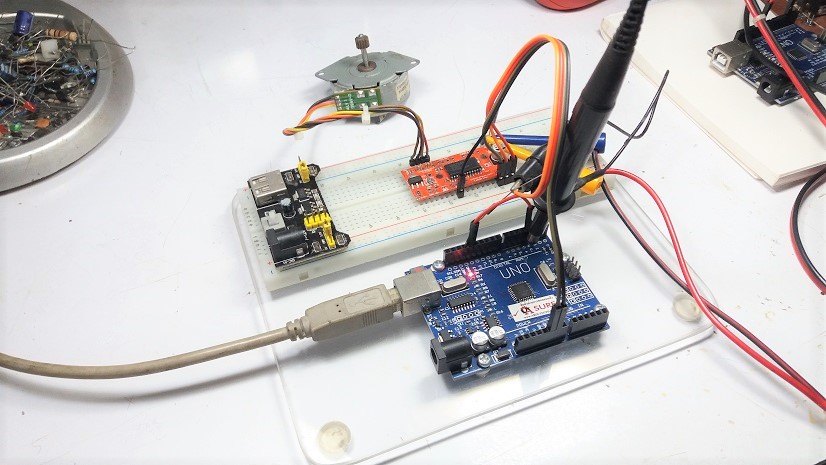

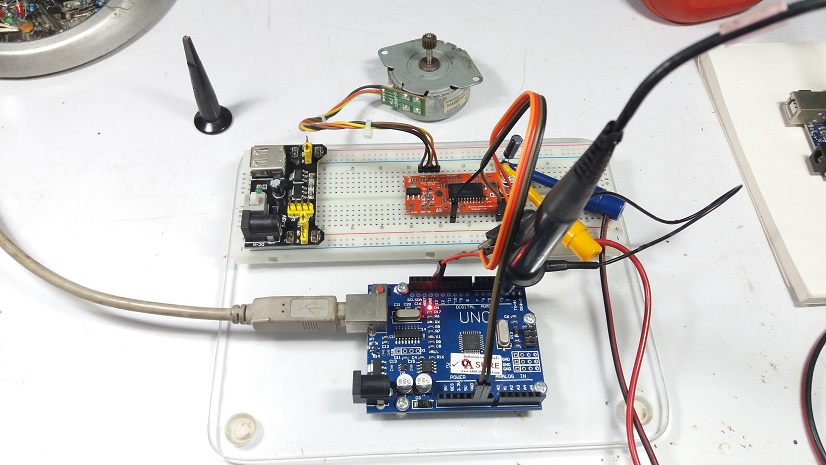

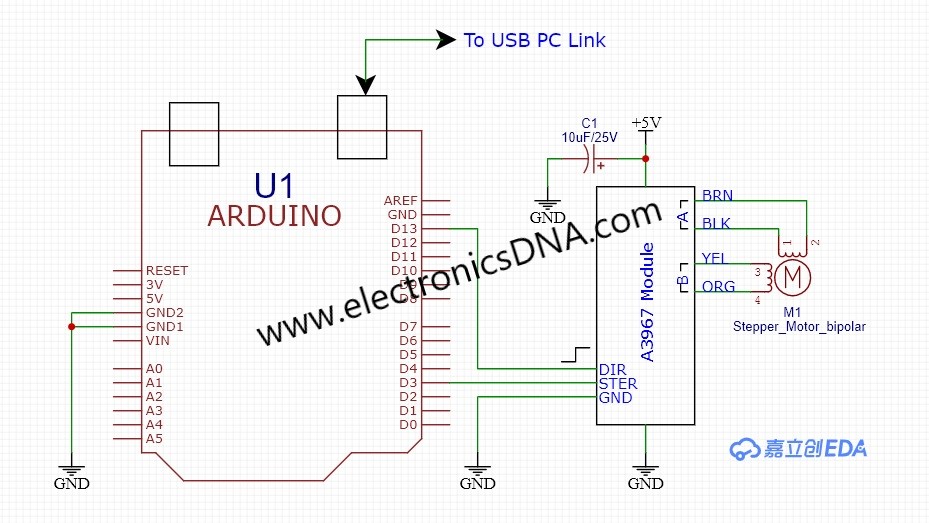

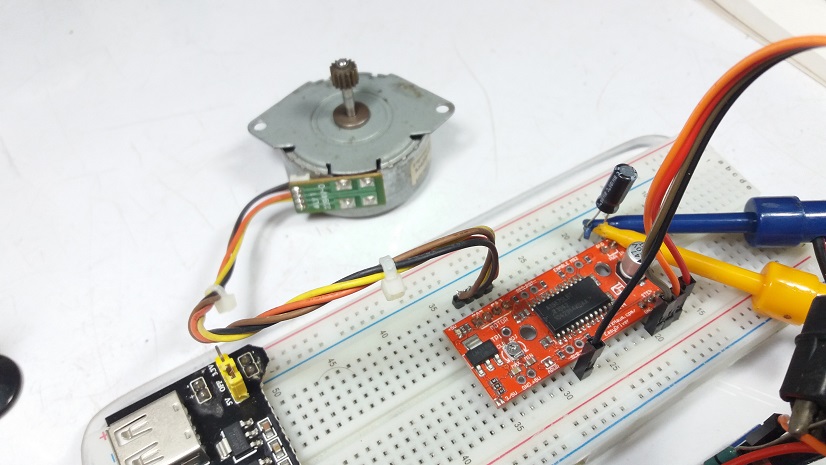

รูปที่ 6 แสดงลักษณะการต่อร่วมกันระหว่างสเตปเปอร์มอเตอร์และโมดูล A3967 โดยไฟเลี้ยงแรงดัน 5V สำหรับจ่ายให้โมดูลจะแยกออกจากบอร์ดควบคุม Arduino UNO เพื่อให้การทำงานแยกกันเป็นส่วน

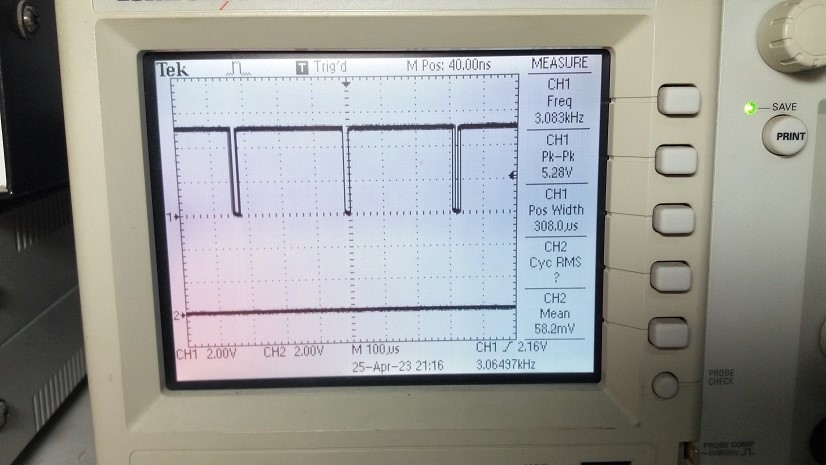

สำหรับรูปที่ 8 เป็นการวัดสัญญาณขับสเตปเปอร์มอเตอร์ที่ขา D13 (DIR) และขา D3 (STER) ซึ่งสัญญาณจะมีค่าเท่ากับการเขียนโปรแกรมนั้นเอง คือ ที่ขา D3 จะสร้างสัญญาณพัลซ์บวกที่ 300uS และสัญญาณพัลซ์ลบที่ 10uS

สำหรับการนำโมดูลขับสเตปเปอร์มอเตอร์มาใช้งานนั้น ในปัจจุบันมีให้เลือกใช้โมดูลมากมายหลายแบบ ซึ่งการนำมาใช้งานเราอาจจะต้องพิจารณาในเรื่องของการกระแสและแรงดันให้กับสเตปเปอร์มอเตอร์ที่เหมาะสม รวมถึงการทดสอบความร้อนเมื่อใช้งานโมดูลอย่างต่อเนื่อง และจากการทดลองโมดูล A3967 นี้ ปริมาณกระแสขณะขับตัวสเตปเปอร์มอเตอร์จะสัมพันธ์กับความถี่ของสัญญาณขับที่ขา D3 (STER) แบบพัลซ์วิดธ์มอดูเลตชั่นด้วยครับ.
