Synchronous Buck Converter Based on Arduino UNO

จากบทความที่ผ่านมาได้นำเสนอเกี่ยวกับการปรับเซตค่ารีจิสเตอร์ให้กับ Timer2 ของบอร์ด Arduino UNO ไปแล้วนั้น (https://www.electronicsdna.com/arduino-uno-set-timer2) สำหรับโครงงานนี้เป็นจะเป็นการใช้บอร์ด Arduino UNO ในการควบคุมวงจรสวิตชิ่งซิงโครนัสบักคอนเวอร์เตอร์ (Synchronous Buck Converter Topology) กันต่อ เพื่อให้เราสามารถนำผลที่ได้จากการเซตค่ารีจิสเตอร์ Timer2 นำไปประยุกต์ใช้งานได้ชัดเจนขึ้น โดยจะเป็นการทดลองเบื้องต้นแบบหนึ่งสำหรับเป็นแนวทางในการพัฒนาวงจรให้เหมาะสมกับการนำไปใช้งานในด้านต่างๆ

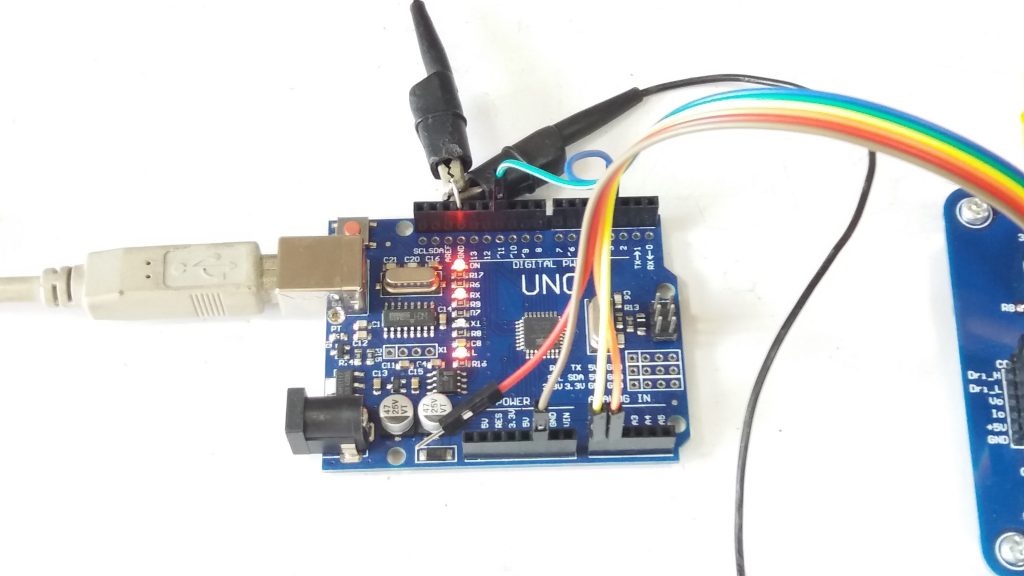

สำหรับโครงงานนี้จะใช้บอร์ดไมโครคอนโทรลเลอร์ Arduino UNO เป็นตัวควบคุมการทำงานทั้งหมดแบบดิจิตอล (Digital Control) ในโหมดแรงดัน (Voltage mode control) ทั้งนี้เพราะบอร์ดควบคุม Arduino UNO หาซื้อได้ง่ายราคาไม่แพง เรียนรู้การทำงานได้ไม่ยาก และสามารถปรับแต่ง (Easy customization) รวมทั้งแก้ไขการทำงานของวงจรด้วยการเปลี่ยนโปรแกรมเท่านั้น ซึ่งโครงงานนี้บอร์ดควบคุมจะทำงานด้วยกัน 4 ส่วนหลักคือ

• การควบคุมและรักษาเสถียรภาพระบบการทำงานให้คงที่
• รับสัญญาณอินพุตจากค่ากระแส (Is) และแรงดัน (Vs) ของการทำงาน
• ส่งสัญญาณขับ (Driver Signal) ให้กับเพาเวอร์มอสเฟตสวิตชิ่ง
• แสดงผลการทำงานของระบบเพื่อให้เราทราบลักษณะการทำงานและตรวจสอบผลได้

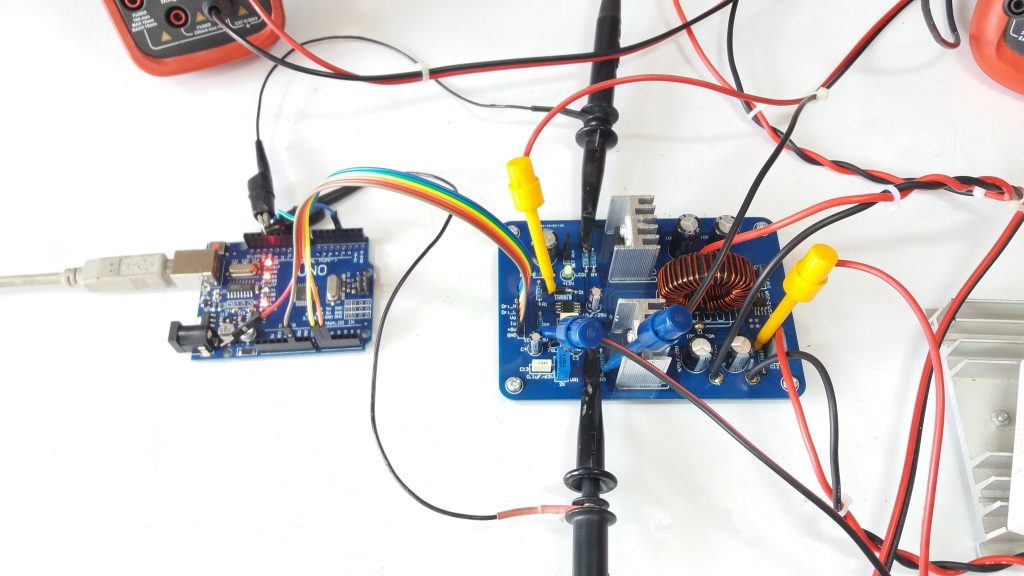

ในรูปที่ 2 เป็นบอร์ดทดลองซิงโครนัสบักคอนเวอร์เตอร์ โดยบอร์ดทดลองนี้จะทำหน้าที่รับสัญญาณขับ (Driver Signal) จากบอร์ดไมโครคอนโทรลเลอร์ใดๆ เข้ามาเพื่อขับกำลังให้กับเพาเวอร์มอสเฟต (Power MOSFET) นอกจากนี้ตัวบอร์ดก็ยังส่งสัญญาณป้อนกลับ (Feedback signal) ไปยังบอร์ดควบคุมไมโครคอนโทรลเลอร์ในส่วนของแรงดันเอาต์พุต (Vo) และกระแสเอาต์พุตที่จ่ายออกไป (Io) สำหรับควบคุมการทำงานอีกด้วย

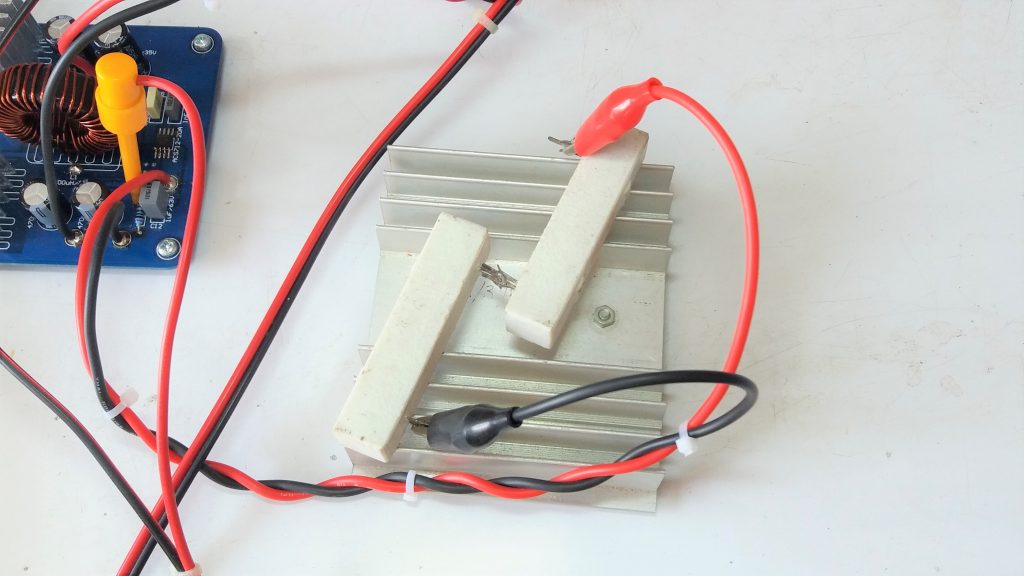

รูปที่ 3 แสดงลักษณะของตัวต้านทานขนาด 10 โอห์ม 20 วัตต์ 2 ตัว ซึ่งจะทำหน้าที่ทดสอบการทำงานของวงจรซิงโครนัสบักคอนเวอร์เตอร์ที่ทดลองนี้ โดยจะทดลองให้จ่ายกำลังไฟฟ้าที่ประมาณ 5 วัตต์ และ 19 วัตต์ เพื่อสังเกตการทำงานของระบบควบคุม

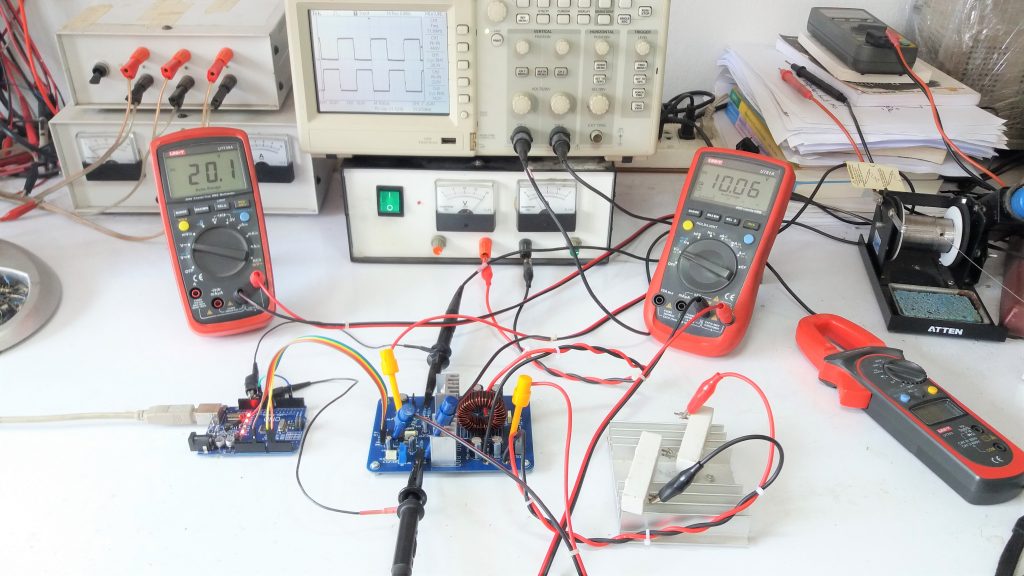

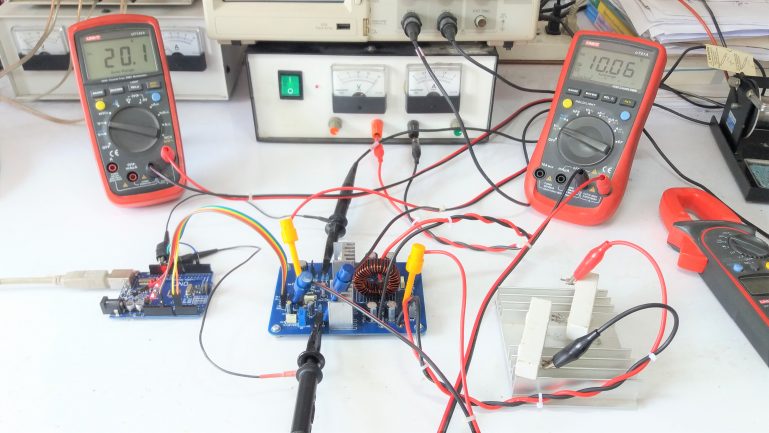

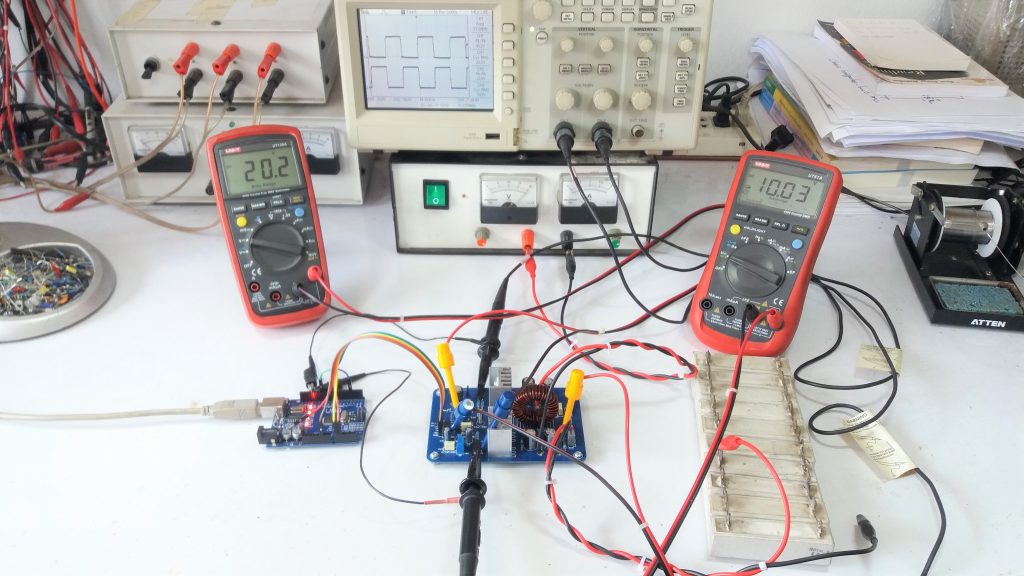

รูปที่ 4 แสดงภาพรวมกว้างๆ ของการทดลองโครงงานนี้ ซึ่งจะใช้เครื่องมือและอุปกรณ์ทั่วไป และสามารถทดลองการทำงานเบื้องต้นได้ โดยในที่นี้จะเพิ่มตัวต้านทานโหลดอีก 1 ชุด เพื่อใช้ในการทดสอบการทำงานเมื่อวงจรซิงโครนัสบักคอนเวอร์เตอร์ ต้องจ่ายกระแสเต็มที่ (Full Load) ป้องกันกระแสเกินในลักษณะเอาต์พุตช๊อตเซอร์กิต (Output Short Circuit Protection)

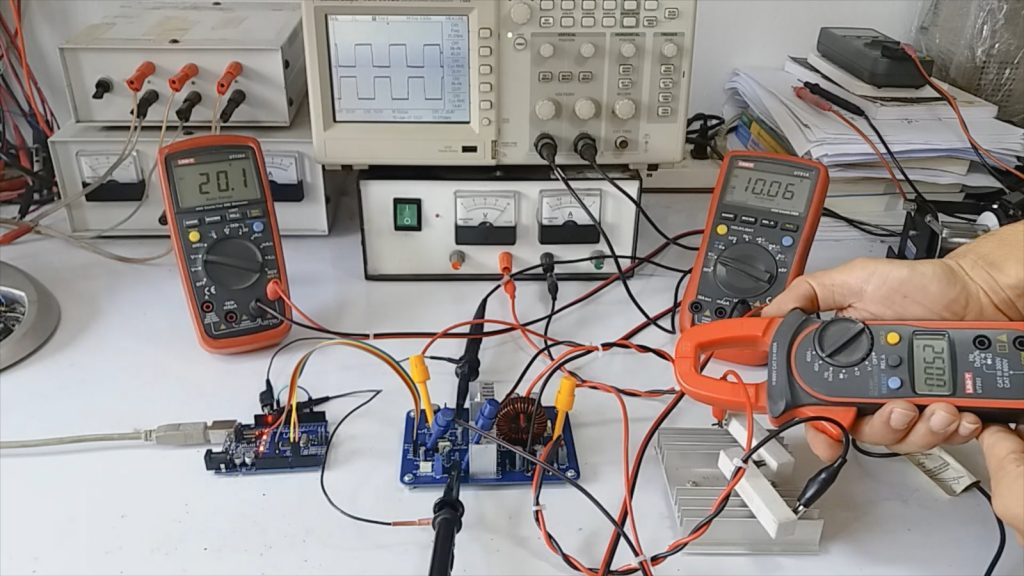

รูปที่ 5 แสดงลักษณะของการทดลองวัดค่ากระแสทางด้านเอาต์พุตด้วยแคล้มมิเตอร์ (Clamp Meter), การวัดสัญญาณขับเพาเวอร์มอสเฟต, การวัดค่าแรงดันอินพุตและเอาต์พุตที่เกิดขึ้นด้วยดิจิตอลมัลติมิเตอร์ (Digital Multimeter) เพื่อสังเกตการทำงานของวงจรที่ทดลองต่างๆ

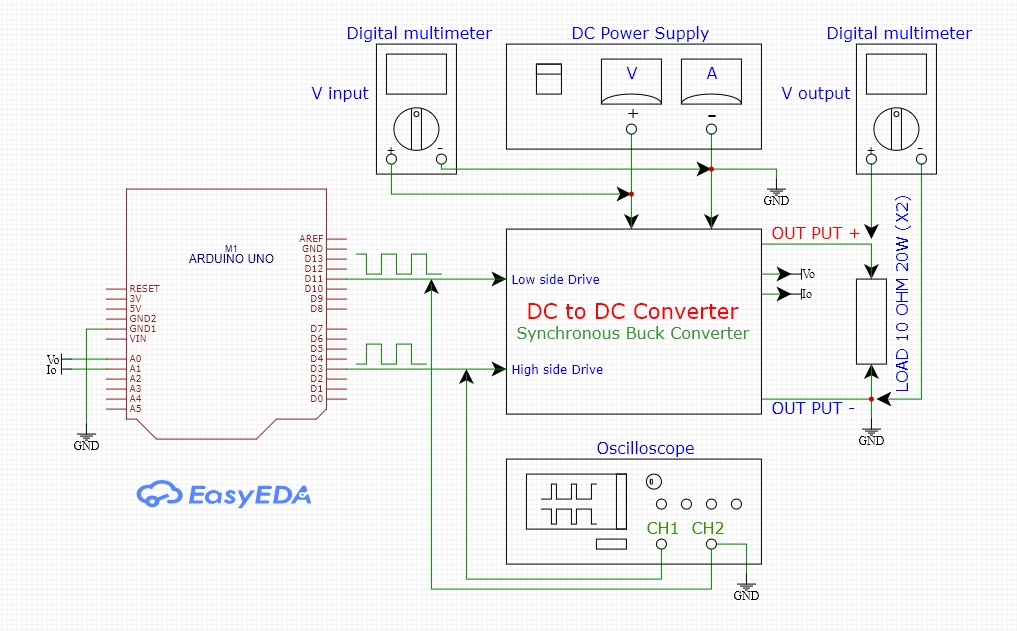

รูปที่ 6 เป็นวงจรและบล็อกไดอะแกรมการทำงานของวงจรซิงโครนัสบักคอนเวอร์เตอร์ทั้งหมด เพื่อให้เข้าใจการทำงานและลักษณะการทดลองโครงงานนี้ทั้งหมด

สำหรับโครงงานนี้เป็นโครงงานเล็กๆ เพื่อทดลองการเขียนโปรแกรมบนบอร์ดควบคุม Arduino UNO ในการนำไปประยุกต์ใช้งานกับวงจร ดีซี ทู ดีซี (DC to DC) แบบซิงโครนัสบักคอนเวอร์เตอร์เบื้องต้น ซึ่งคิดว่าโครงงานนี้น่าจะเป็นแนวทางและความรู้เบื้องต้นให้ท่านสามารถพัฒนาวงจรในลักษณะนี้เพิ่มขึ้นครับ
