Simple Solar Charger for Ni-MH 2800mAh by LM317T

โครงงานนี้เป็นโครงงานเล็กๆ อีก 1 โครงงานสำหรับการชาร์จแบตเตอรี่ ชนิดนิเกิลเมทัลไฮไดร์ ขนาด 9.6V/2800mA โดยใช้ไอซียอดฮิตเบอร์ LM317T ซึ่งเราสามารถหาซื้อได้ง่ายและราคาถูก ใช้อุปกรณ์ต่อร่วมไม่กี่ตัวก็สามารถใช้งานได้แล้ว ในส่วนของแหล่งจ่ายไฟจะใช้จากแผงโซล่าร์เซลล์ขนาด 10 วัตต์ 12 โวลต์ จำนวน 2 แผงต่อขนานกัน

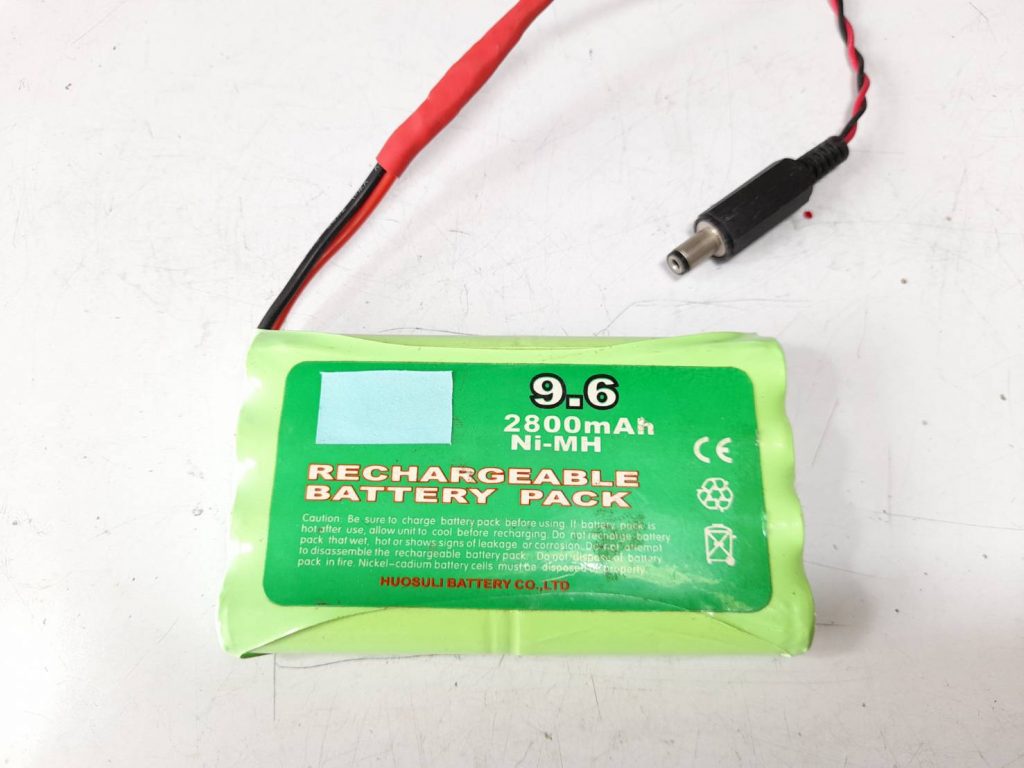

รูปที่ 1 เป็นแบตเตอรี่ขนาด 9.6V ภายในจะมีทั้งหมด 8 เซลล์ ชนิด Ni-MH2800mAh สำหรับการทดลอง โดยสายต่อของตัวแบตเตอรี่จะใช้คอนเน็กเตอร์ เพื่อความปลอดภัยในการใช้งานและการทดลอง

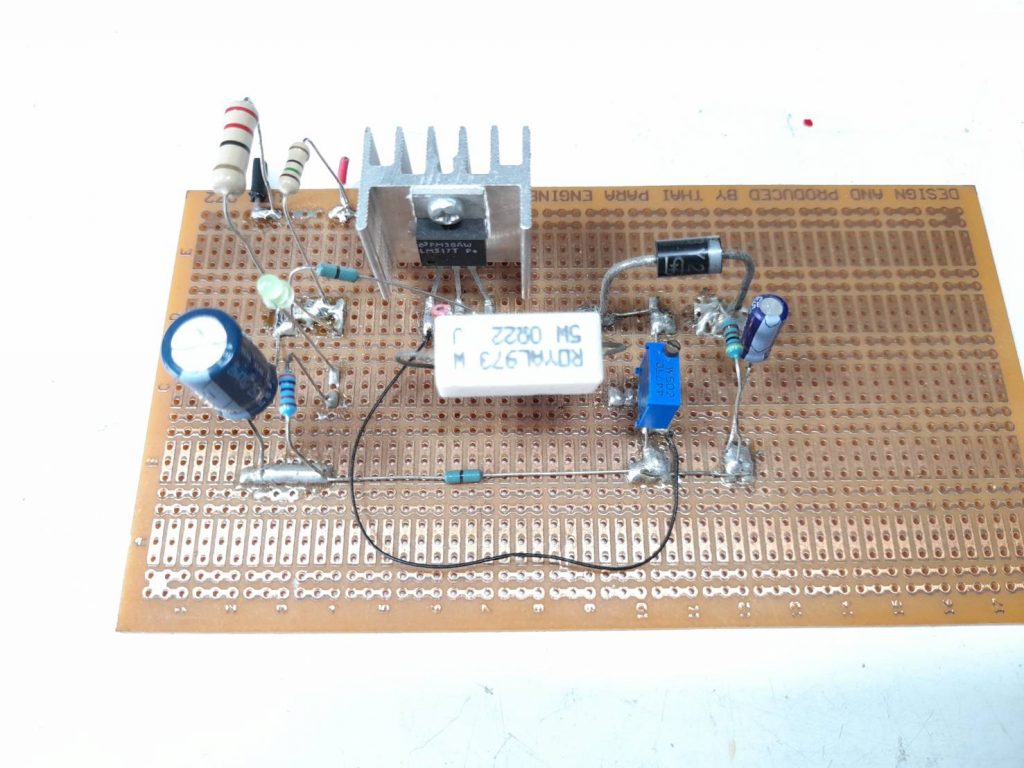

รูปที่ 2 เป็นวจรต้นแบบของการทดลองจะใช้แผ่นวงจรพิมพ์ (PCB) อเนกประสงค์กลับด้านมาประกอบอุปกรณ์ต่างๆ ด้านบน เพื่อให้ง่ายต่อการทดลองและปรับแต่งวงจรตามที่เราต้องการ

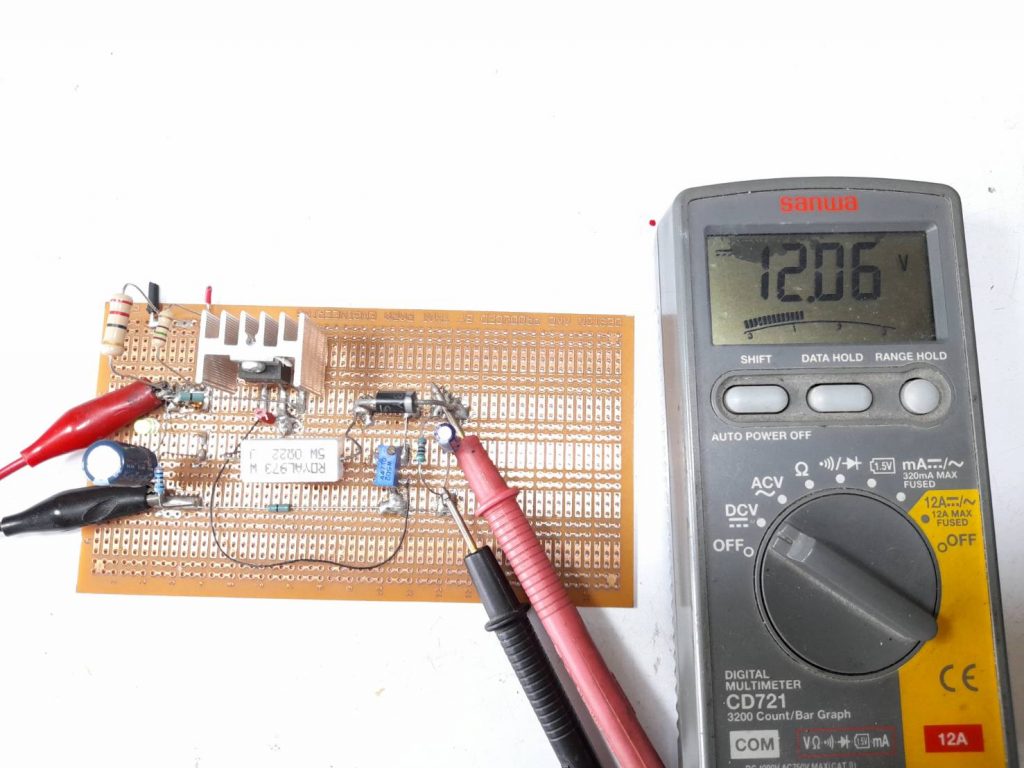

รูปที่ 3 เป็นการทดลองวัดค่าแรงดันเอาต์พุตของวงจรชาร์จแบตเตอรี่ (Constant Voltage) ซึ่งในที่นี้จะกำหนดไว้ที่ 12V หรือประมาณ 1.5V ต่อเซลล์ และใช้แหล่งจ่ายไฟเลี้ยงกระแสตรงเป็น DC Power Supply ในการทดลองเบื้องต้น (แทนโซล่าร์เซลล์) และปรับค่าแรงดันอินพุตที่ 15V

รูปที่ 4 เป็นการทดลองช๊อตเซอร์กิตที่เอาต์พุตของวงจรชาร์จแบตเตอรี่ ทั้งนี้เพื่อตรวจสอบการควบคุมค่ากระแสคงที่ (Constant Current) ที่เกิดขึ้นให้เป็นตามที่กำหนด โดยวงจรนี้จะกำหนดไว้ที่ประมาณ 600mA ประมาณ 0.2C สำหรับกระแสในการชาร์จ

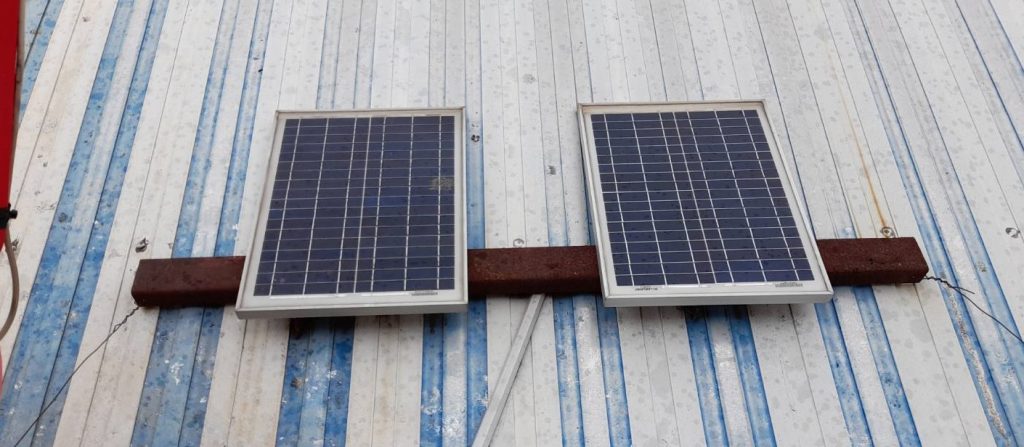

รูปที่ 5 รูปแผงโซล่าร์เซลล์ขนาด 10 วัตต์ 12 โวลต์ จำนวน 2 แผงต่อขนานกัน เพื่อใช้เป็นแหล่งจ่ายพลังงานไฟฟ้าและนำมาเก็บไว้ยังแบตเตอรี่ของเรานั้นเอง

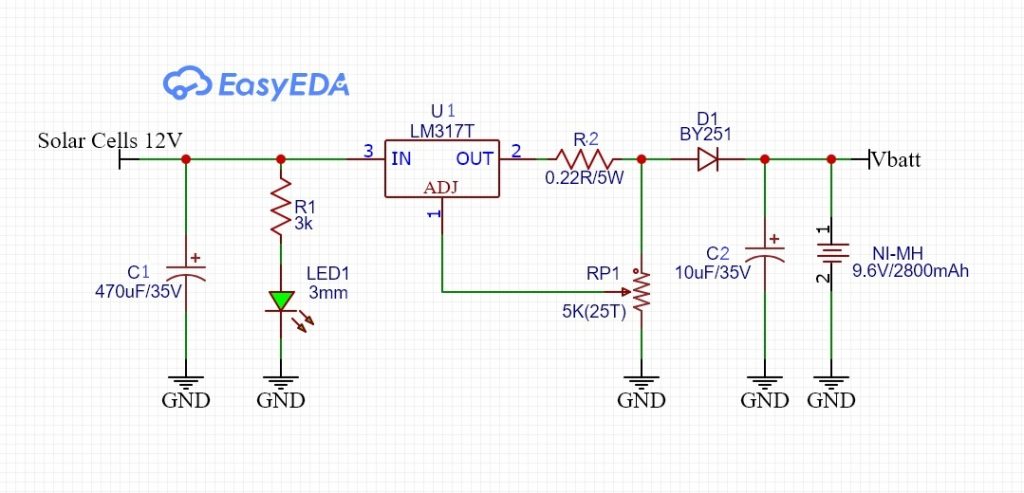

สำหรับการทำงานของวงจรจะเห็นว่าใช้ตัวต้านทาน (R2) จะทำหน้าที่ตรวจจับกระแสค่า 0.22 โอห์ม โดยต่ออนุกรมที่ขาเอาต์พุตของไอซี LM317T จากนั้นก็จะใช้ตัวต้านทานปรับค่า (RP1) ทำหน้าที่ส่งสัญญาณป้อนกลับ (Feedback signal) เพื่อควบคุมแรงดันเอาต์พุตให้คงทึ่ตามที่เรากำหนด แรงดันที่เราจากการควบคุมจะถูกส่งต่อไปยังไดโอด เพื่อป้องกันแรงดันย้อนกลับไปยังอินพุตของไอซี ซึ่งโดยทั่วไปถ้าเลือกได้ไดโอดจะเป็นแบบซ๊อตกี้ไดโอด (Schottky Diode) เพื่อให้เกิดแรงดันตกคร่อมตัวไดโอดน้อยที่สุด

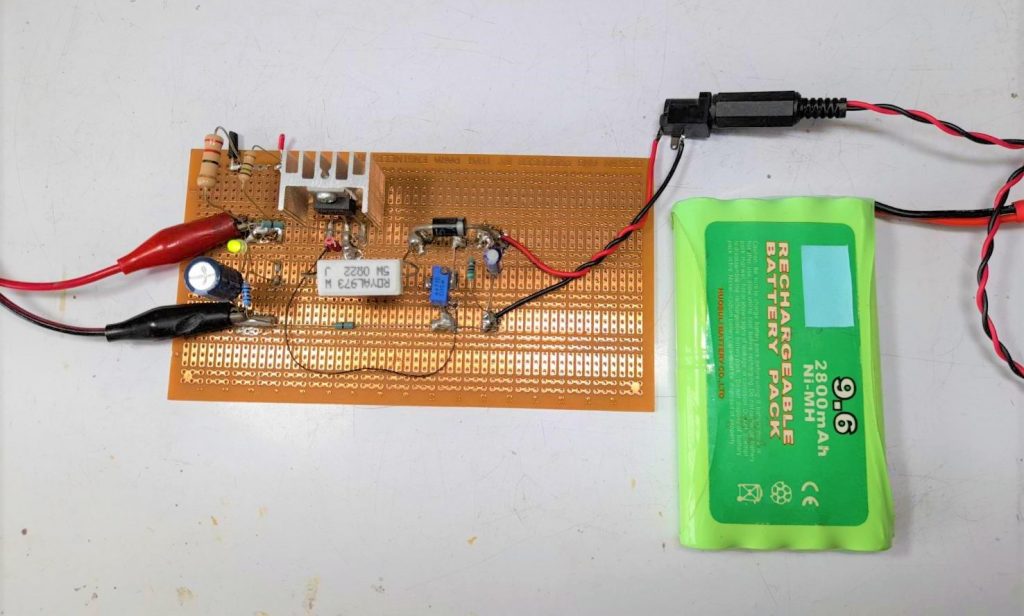

รูปที่ 7 แสดงการต่อวงจรและอุปกรณ์ต่างๆ ของตัวโครงงานที่ใช้ในการทดลองและสามารถนำไปใช้งานได้ซึ่งยังเป็นตัวต้นแบบ โดยเราอาจจะนำไปใส่ในกล่องใหม่ให้สวยและเรีบยร้อยขึ้น

สำหรับโครงงานนี้เป็นโครงงานเล็กๆ อีกตัวหนึ่งครับ ที่จะนำพลังงานไฟฟ้าจากแผงโซล่าร์เซลล์มาใช้งาน เพื่อเป็นการประหยัดการใช้ไฟฟ้าที่เราต้องเสียค่าใช้จ่าย และส่วนหนึ่งแอดมิตต้องการกระตุ้นเซลล์ภายในแบตเตอรี่ให้บ้างเพราะบางครั้งก็ตั้งไว้นาน โดยจากการทดลองสามารถนำพลังงานไฟฟ้าที่ได้มาชาร์จให้กับโทรศัพท์มือถือหรือโคมไฟแอลอีดีเล็กๆบนโต๊ะทำงานก็ได้ครับ.
