Simple Lossless Inductor Current Sensing for DC-DC Converters [EP2]

ในการทดลองโครงงานครั้งนี้เป็นการพัฒนาเพิ่มเติมจากตอนที่ 1 ซึ่งวงจรเดิมสามารถตรวจจับกระแสและแสดงผลด้วยแอลอีดีได้ตามที่กำหนด สำหรับในตอนที่ 2 นี้จะเป็นการออกแบบวงจรเพิ่มในส่วนที่จะทำหน้าที่เชื่อมต่อกับวงจรควบคุมการทำงานคอนเวอร์เตอร์ เพื่อป้องกันกระแสเกิน (Over Current Protection : OCP) ด้วยการให้วงจรหยุดการทำงาน (Over current shutdown) เมื่อกระแสที่จ่ายทางด้านเอาต์พุตมากกว่าค่าที่กำหนดไว้ ทั้งนี้เพื่อให้การทำงานของวงจรดีซี ทู ดีซี คอนเวอร์เตอร์ทำงานได้สมบูรณ์ยิ่งขึ้น

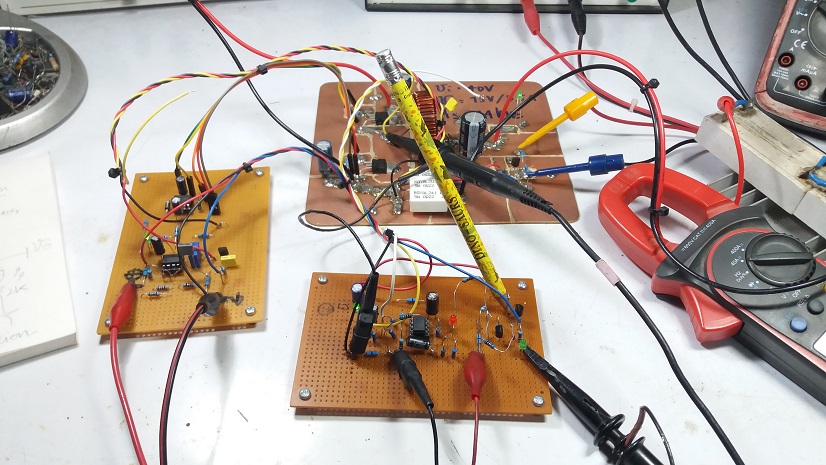

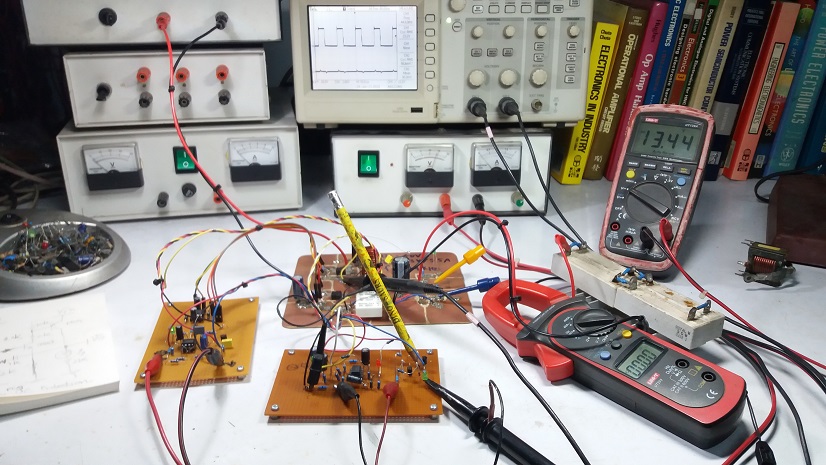

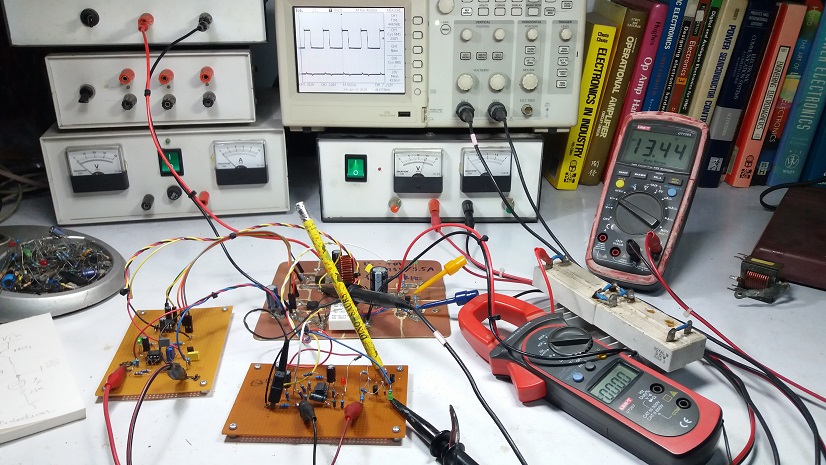

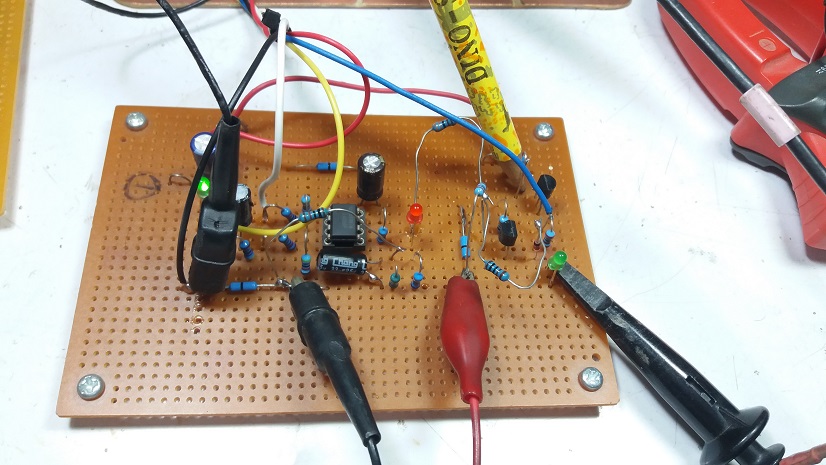

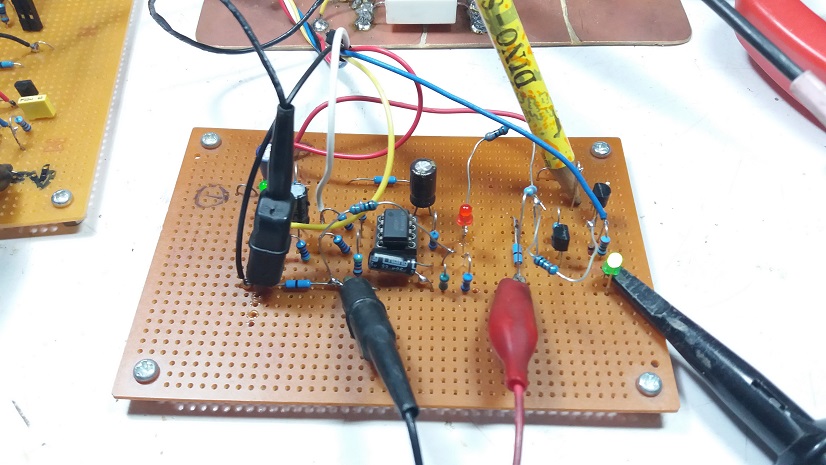

ในรูปที่ 1 ถึงรูปที่ 3 แสดงบอร์ดตรวจจับกระแสเดิมและวงจรควบคุมกระแสที่นำมาต่อเพิ่มเติมตำแหน่งที่ดินสอชี้ ในรูปถัดมาจะเป็นการเชื่อมต่อวงจรต่างๆ เข้าด้วยกันระหว่างบอร์ดทดลอง และในรูปที่ 3 เป็นลักษณะของการเตรียมการทดลองของโครงงาน

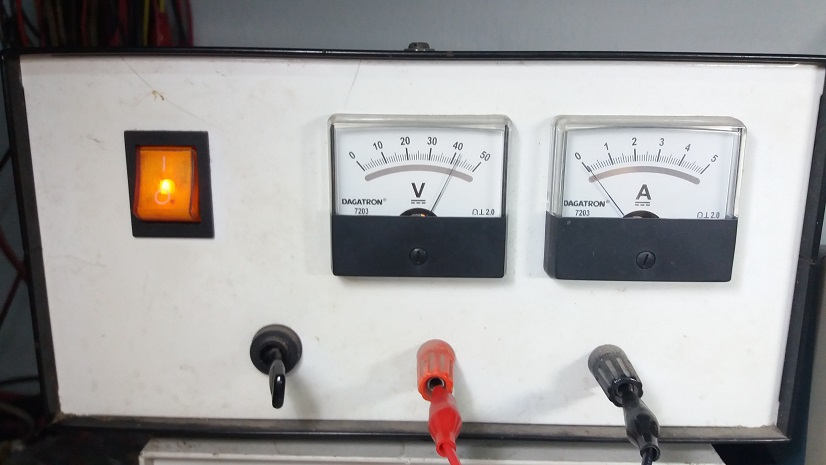

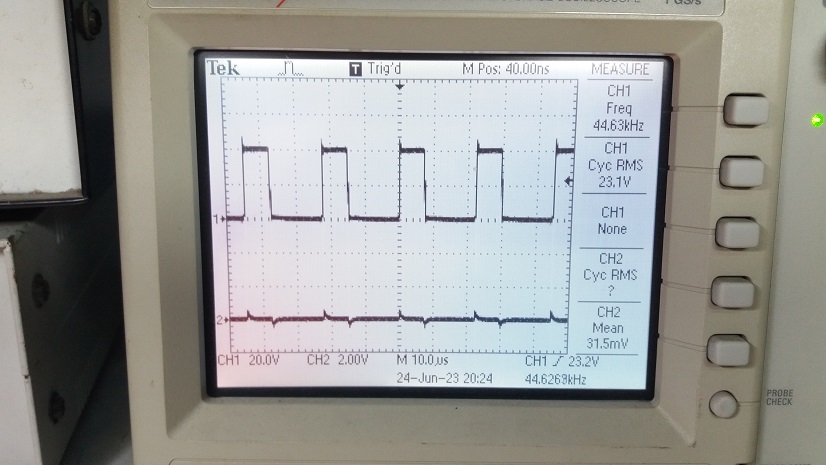

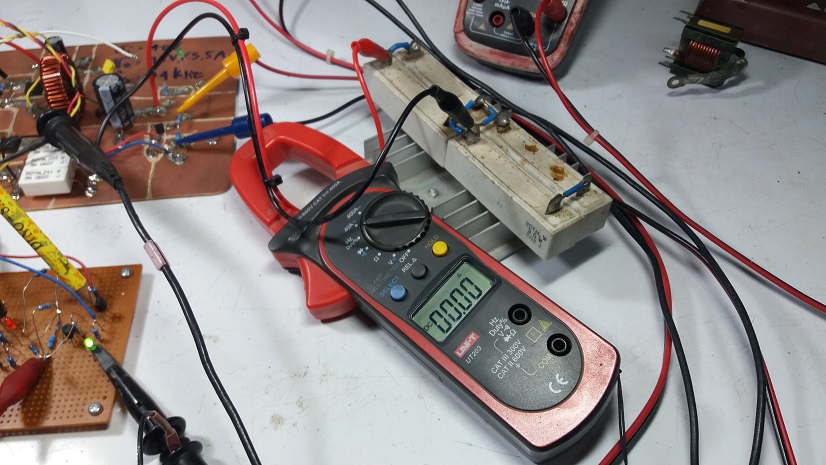

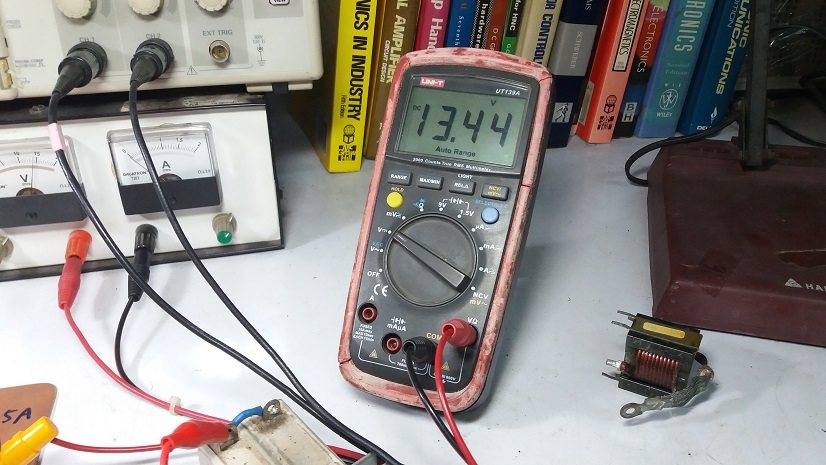

สำหรับรูปที่ 4 ถึงรูปที่ 6 เป็นแหล่งจ่ายไฟเลี้ยงอินพุต (Vi) ในการทดลองโดยจะยังคงกำหนดไว้ที่ประมาณ 40VDC และค่าแรงดันเอาต์พุต (Vo) กำหนดไว้ที่ 13.5V โดยลักษณะของสัญญาณอินเวอร์เตอร์ (CH1) ขณะวงจรสแตนบายและสัญญาณทริกเกอร์ (CH2) ให้วงจรหยุดการทำงานเมื่อเกิดสภาวะกระแสเกิน

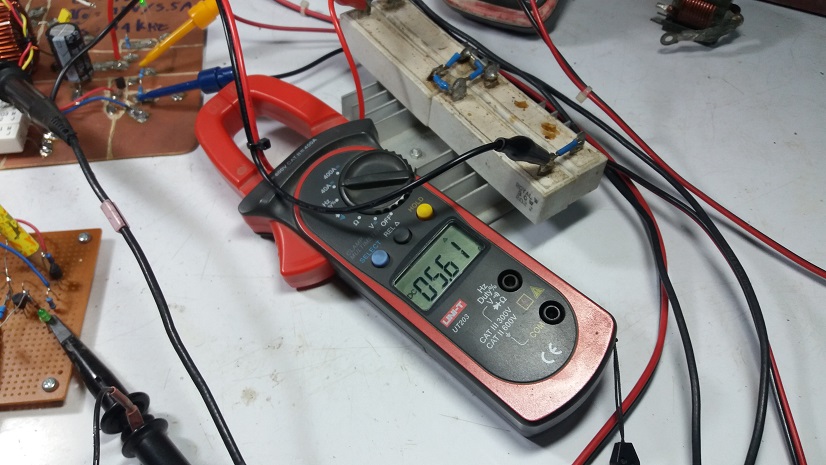

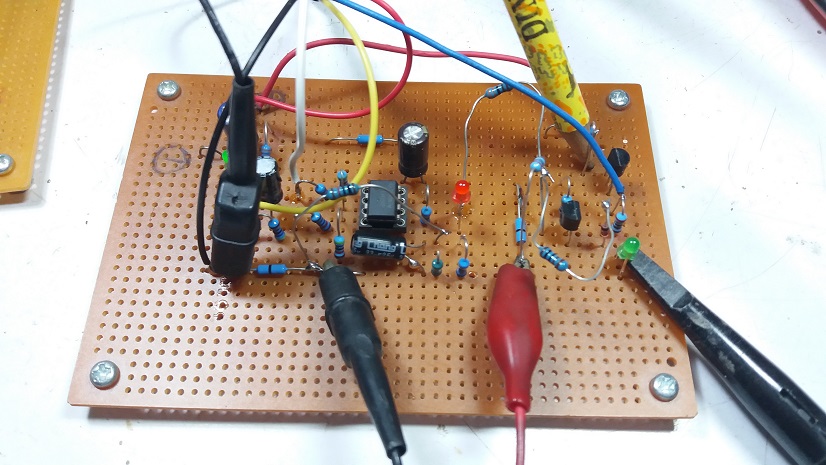

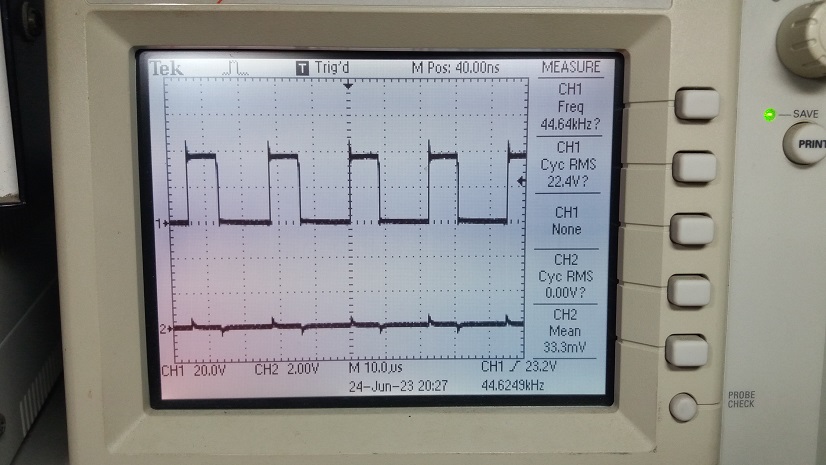

ในรูปที่ 7 ถึงรูปที่ 9 แสดงผลการทดลองที่ 1 เมื่อให้วงจรดีซี ทู ดีซี คอนเวอร์เตอร์จ่ายกระแสโหลดที่ 5.61A จากนั้นสังเกตสัญญาณพัลซ์วิดธ์มอดูเลตชั่นที่ตอบสนองต่อกระแสโหลดและสัญญาณทริกเกอร์ยังคงใกล้เคียง 0V และแอลอีดีแสดงผลกระแสเกินสีเขียว (รูปที่ 9) จะยังคงดับอยู่

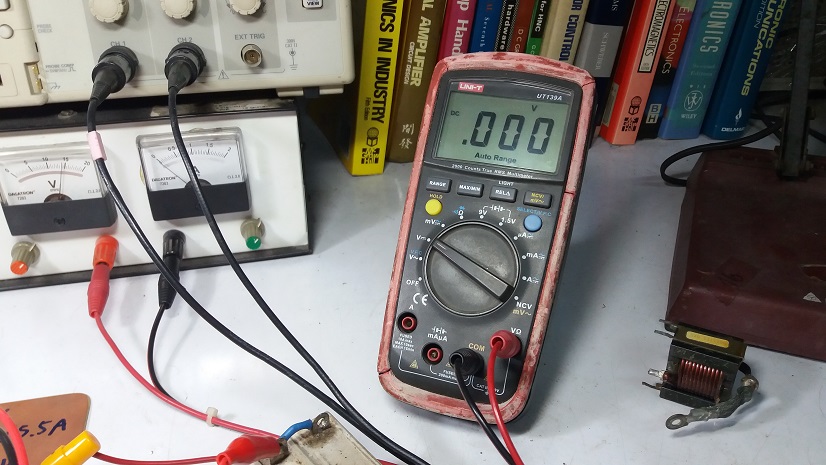

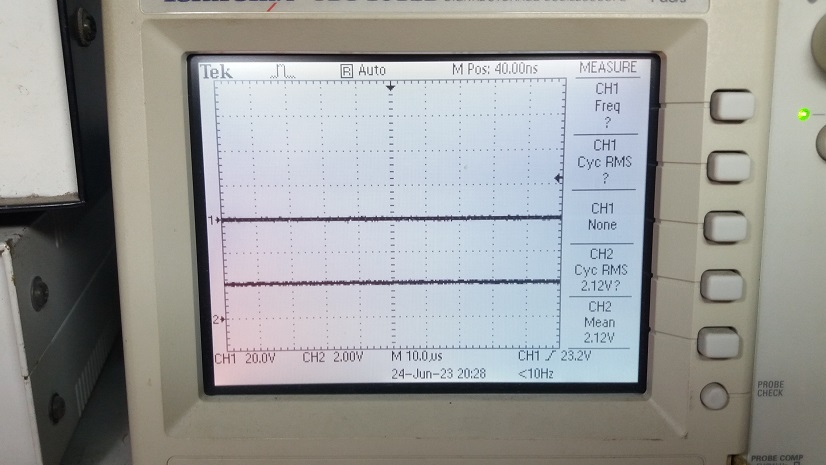

สำหรับในรูปที่ 10 ถึงรูปที่ 13 แสดงผลการทดลองที่ 2 โดยการทดลองนี้จะทดลองให้วงจรดีซี ทู ดีซี คอนเวอร์เตอร์จ่ายกระแสโหลดที่ 10A และเป็นผลให้วงจรตรวจจับกระแสทำงาน ซึ่งจะสังเกตเห็นว่าแอลอีดีแสดงผลกระแสเกินสีเขียว (รูปที่ 9) จะติดสว่างขึ้น จากนั้นการจ่ายสัญญาณพัลซ์วิดธ์มอดูเลตชั่น การจ่ายค่าแรงดันและกระแสที่เอาต์พุตจะหยุดลง แต่จะสังเกตเห็นว่าที่ช่องวัดสัญญาณที่ 2 (ในรูปที่ 13) สัญญาณทริกเกอร์จะมีค่าเพิ่มขึ้นมาที่ 2V

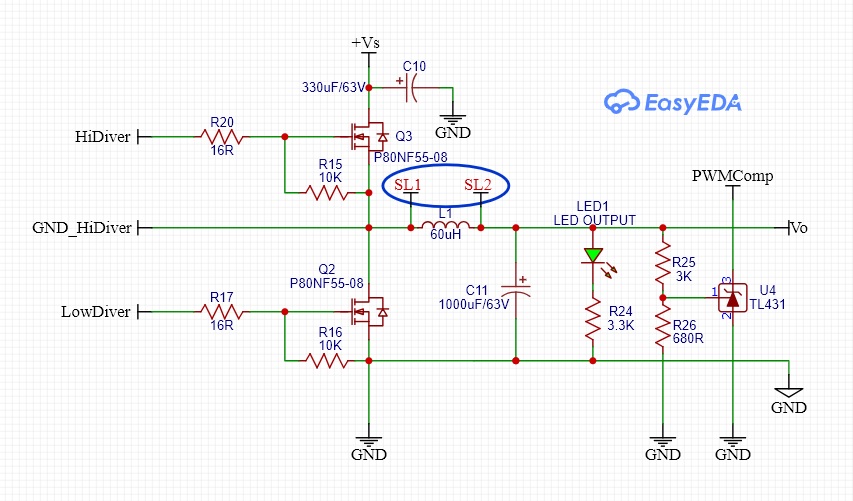

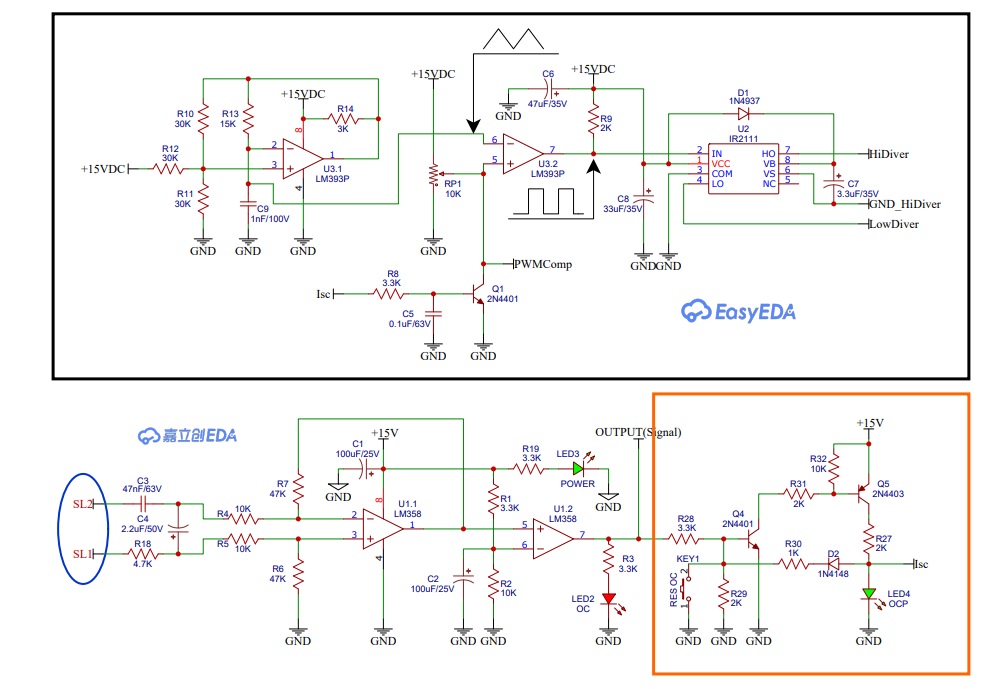

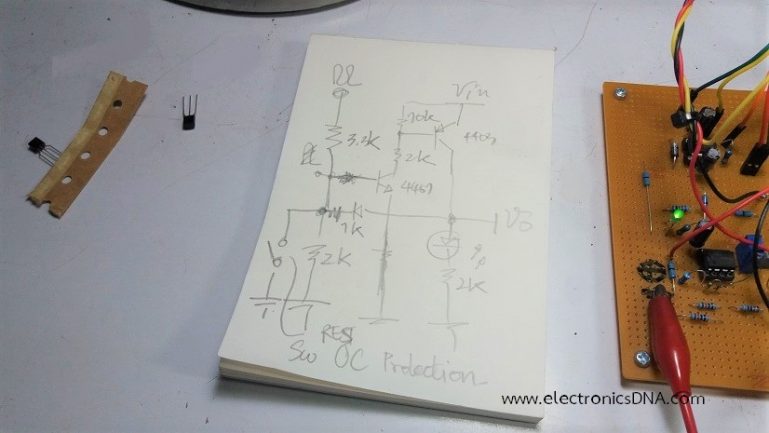

ในรูปที่ 14 และรูปที่ 15 เป็นวงจรที่ใช้ในการทดลองโดยในรูปที่ 14 จะไม่ใช้ตัวต้านทาน R12-R14 (0.22R/5W) ตรวจจับกระแสและให้ต่อกราวด์โดยตรงที่เอาต์พุตและโหลด ในส่วนของวงจรควบคุมการทำงานรูปที่ 15 ตำแหน่งกรอบสีส้มจะเป็นการรับสัญญาณทริกเกอร์กระแสเกินจากแอลอีดีสีแดงเข้ามายังทรานซิสเตอร์ Q4 และ Q5 ซึ่งจะต่อร่วมกันในลักษณะของ SCR และเอาต์พุต (Isc) จะไปหยุดการทำงานให้กับทรานซิสเตอร์ Q1 นั้นเอง โดยที่ตำแหน่งสวิตช์ KEY1 (RES OC) จะทำหน้าที่รีเซตการทำงานใหม่เมื่อดเกิดกรณีกระแสเกินขึ้น

สำหรับในการทดลองที่ 2 นี้ เป็นเทคนิคการตรวจจับกระแสที่จะต้องมีวงจรเพิ่มเติมอีกเล็กน้อยเมื่อเทียบกับแบบทั่วไป ซึ่งเดิมจะใช้ตัวต้านทานค่าคงที่ในการตรวจจับกระแส แต่จะช่วยให้การตรวจจับกระแสในวงจรดีซี ทู ดีซี คอนเวอร์เตอร์ ลดพลังงานสูญเสียได้อีกทางหนึ่ง สำหรับในการทำลองตอนต่อไป จะเป็นการตรวจจับกระแสอีกรูปแบบหนึ่งที่ใช้วงจรน้อยลง รวมทั้งเข้าใจการทำงานได้ง่ายขึ้น อีกทั้งใช้อุปกรณ์ต่อร่วมไม่มากและจะนำการทดลองมาแชร์ให้ผู้อ่านกันต่อครับ.
