Op-amp LM393 Control DC-DC Synchronous Buck Converter [LEP]

ในตอนสุดท้ายสำหรับโครงงานสร้างวงจรซิงโครนัสบักคอนเวอร์เตอร์ (Synchronous Buck Converter : SBC) โดยใช้ไอซีออปแอมป์ LM393 ที่ออกแบบให้เป็นตัวควบคุม ซึ่งในการในตอนสุดท้ายเป็นการประกอบในส่วนของวงจรขับกำลังคอนเวอร์เตอร์แบบซิงโครนัส, วงจรส่งสัญญาณป้อนกลับแรงดันรวมทั้งกระแสทางด้านเอาต์พุต และการรับสัญญาณขับเพาเวอร์มอสเฟตทางด้านบน (High side) และด้านล่าง (Low side) จากนั้นเป็นการนำบอร์ดควบคุมเข้ามาต่อร่วมกับวงจรคอนเวอร์เตอร์สำหรับทดสอบตามลำดับ โดยวงจรต้นแบบนี้สามารถจ่ายกำลังเอาต์พุตได้ประมาณ 60 วัตต์

Op-amp LM393 Control DC-DC Synchronous Buck Converter

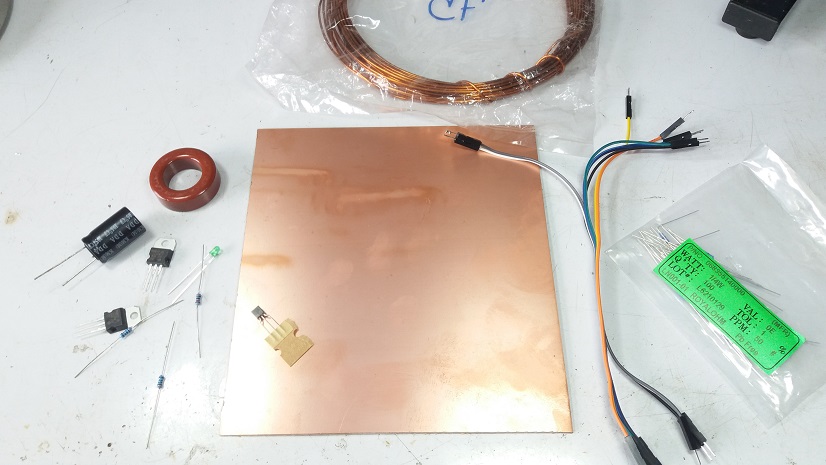

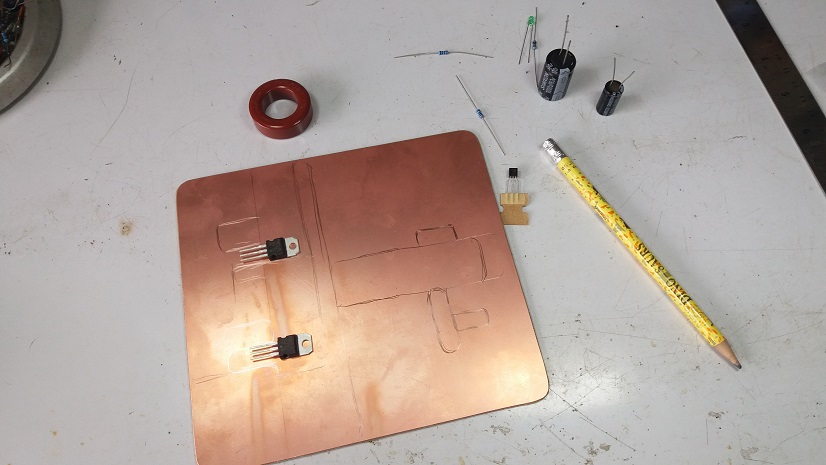

รูปที่ 1 เตรียมอุปกรณ์สำหรับประกอบโครงงาน
Op-amp LM393 Control DC-DC Synchronous Buck Converter
รูปที่ 2 วาดเลย์เอาต์บนแผ่น PCB ของตัววงจร
Op-amp LM393 Control DC-DC Synchronous Buck Converter

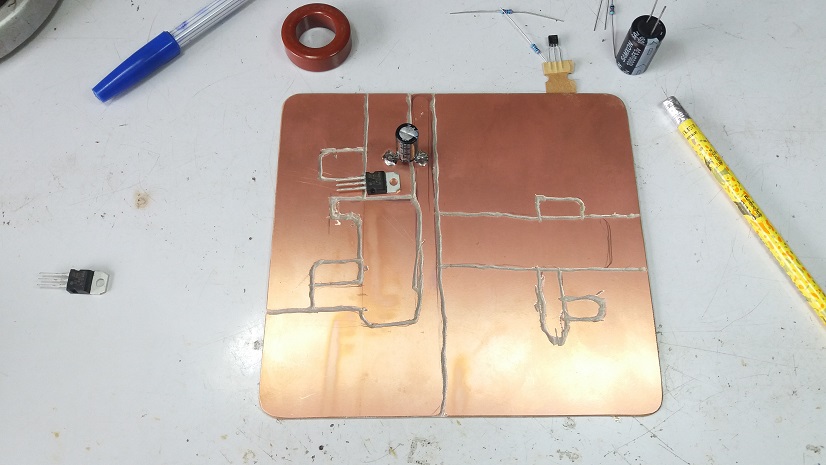

รูปที่ 3 ทำการเซาะร่องแผ่น PCB ให้เป็นวงจรที่ออกแบบ

ในรูปที่ 1 ถึงรูปที่ 3 เป็นการเตรียมอุปกรณ์สำหรับประกอบส่วนของวงจรคอนเวอร์เตอร์ การวาดวาดเลย์เอาต์บนแผ่น PCB เพื่อประกอบอุปกรณ์ต่างๆ และในรูปที่ 3 เป็นการเซาะร่องแผ่น PCB ให้เป็นวงจรที่ออกแบบ ทั้งนี้ตัวบอร์ดจะเป็นต้นแบบที่จะสามารถปรับแต่งแก้ไขได้ง่ายและและรวดเร็วขึ้น

Op-amp LM393 Control DC-DC Synchronous Buck Converter
รูปที่ 4 เริ่มประกอบอุปกรณ์หลักๆ ของวงจรก่อน
Op-amp LM393 Control DC-DC Synchronous Buck Converter

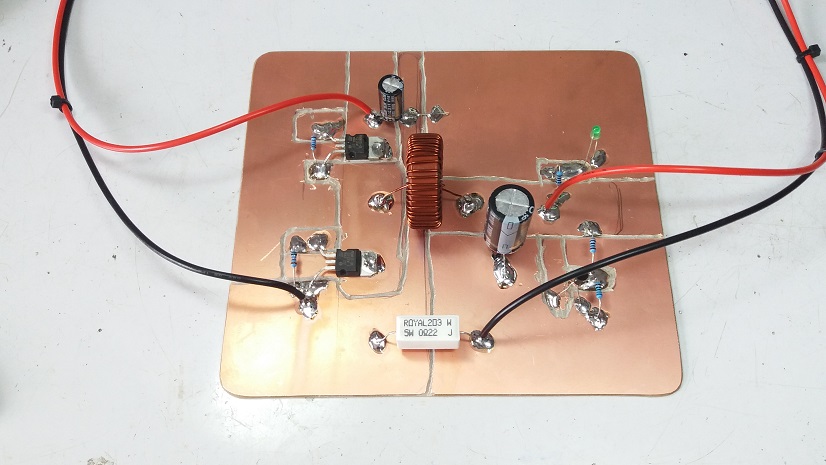

รูปที่ 5 ประกอบอุปกรณ์ต่างๆ ใกล้เสร็จสมบูรณ์

รูปที่ 4 และรูปที่ 5 แสดงลักษณะของตัวบอร์ดต้นแบบซิงโครนัสบักคอนเวอร์เตอร์ที่ประกอบใกล้เสร็จสมบูรณ์ และใช้การเชื่อมต่อระหว่างบอร์ดควบคุมและบอร์ดคอนเวอร์เตอร์ผ่านสายไฟขนาดเล็ก สำหรับส่งสัญญาณพัลซ์วิดธ์มอดูเลตชั่นและรับสัญญาณป้อนกลับต่างๆ มายังบอร์ดควบคุม

Op-amp LM393 Control DC-DC Synchronous Buck Converter

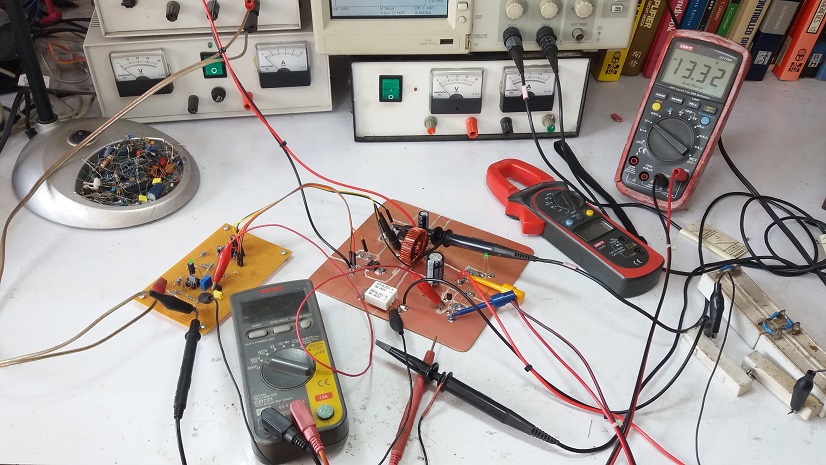

รูปที่ 6 ลักษณะของการเตรียมการทดลองโครงงาน
Op-amp LM393 Control DC-DC Synchronous Buck Converter

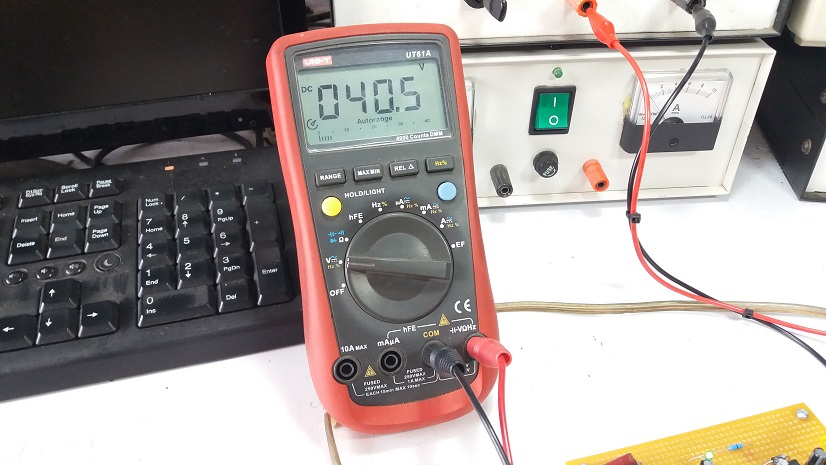

รูปที่ 7 แรงดันอินพุตที่ใช้ในการทดลองที่ประมาณ 40VDC
Op-amp LM393 Control DC-DC Synchronous Buck Converter

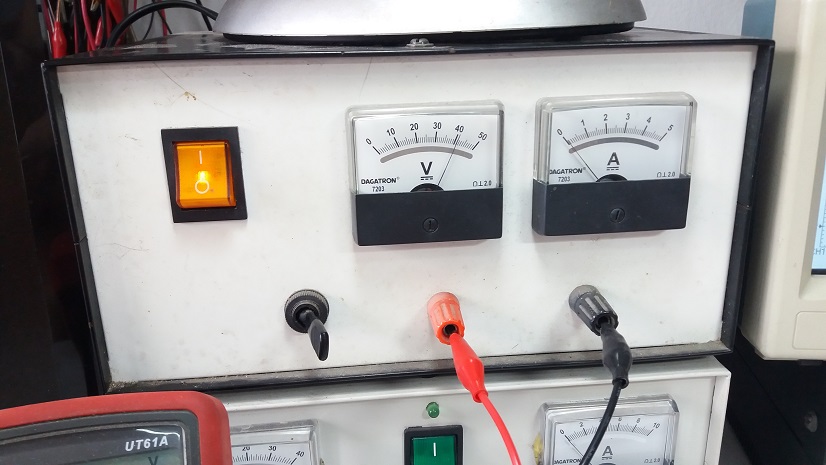

รูปที่ 8 ลักษณะของตัวแหล่งจ่ายไฟเลี้ยงอินพุต

รูปที่ 6 ถึงรูปที่ 8 เป็นการเตรียมการทดลองการทำงาน การจ่ายแรงดันทางด้านอินพุตประมาณ 40V ทั้งนี้สามารถปรับค่าแรงดันอินพุตเพิ่มขึ้นหรือลดลงได้บ้าง โดยวงจรทั้งหมดจะยังคงสามารถปรับควบคุมการทำงานให้แรงดันที่เอาต์พุตเป็นปกติ

Op-amp LM393 Control DC-DC Synchronous Buck Converter

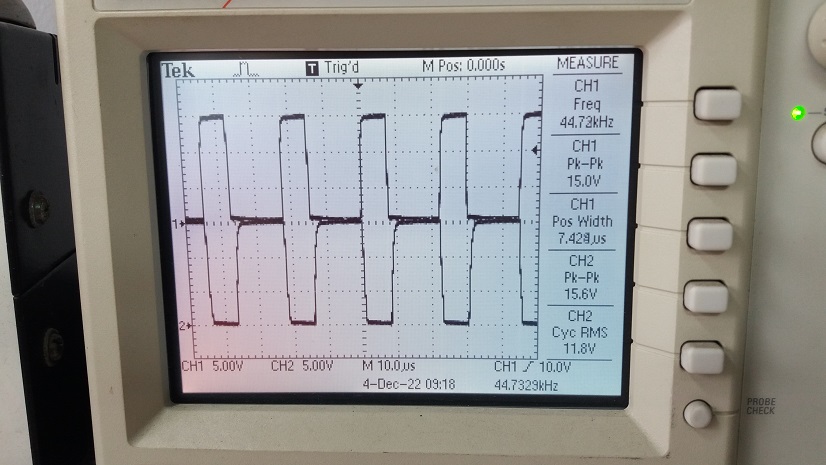

รูปที่ 9 สัญญาณขับขาเกตทางด้านบน (High side) และด้านล่าง (Low side) ขณะวงจรสแตนบาย

รูปที่ 9 แสดงรูปสัญญาณขับขาเกตให้กับเพาเวอร์มอสเฟตด้านบน (High side) และด้านล่าง (Low side) ขณะวงจรสแตนบาย ทั้งนี้ตรวจสอบลักษณะของสัญญาณให้ได้ขนาดที่ถูกต้อง (Vp-p) และระยะช่วงของเวลาหยุดการจ่ายสัญญาณ  (Dead time) ทั้ง 2 ไม่น้อยเกินไป

Op-amp LM393 Control DC-DC Synchronous Buck Converter

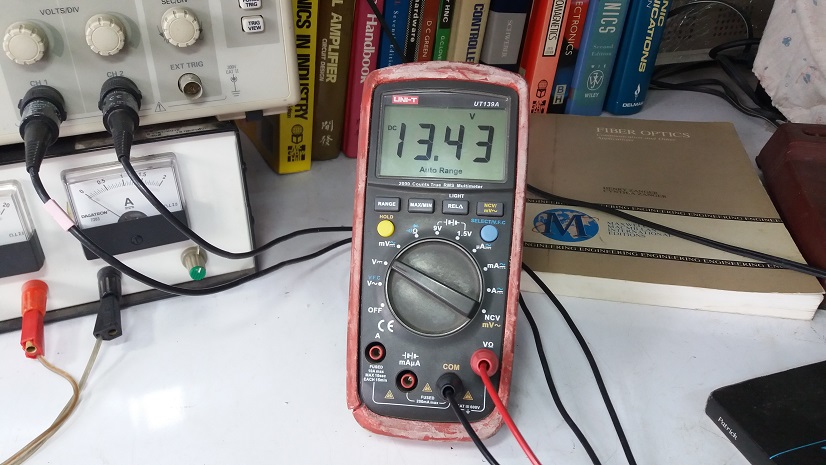

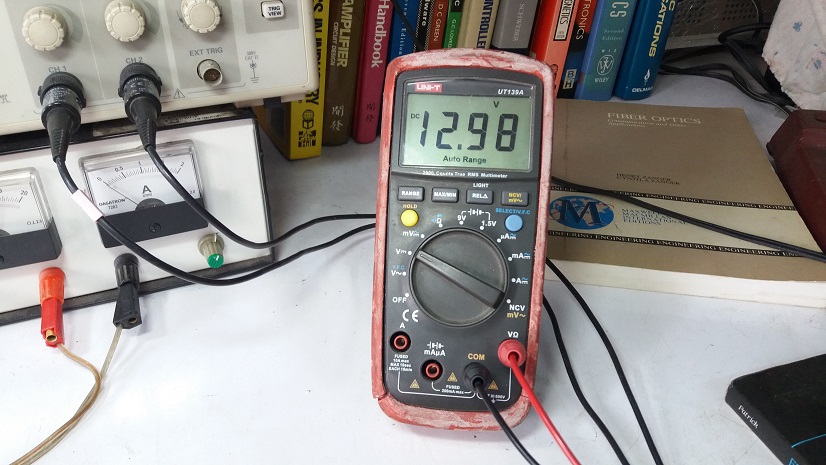

รูปที่ 10 แรงดันเอาต์พุตที่กำหนดประมาณ 13VDC
Op-amp LM393 Control DC-DC Synchronous Buck Converter

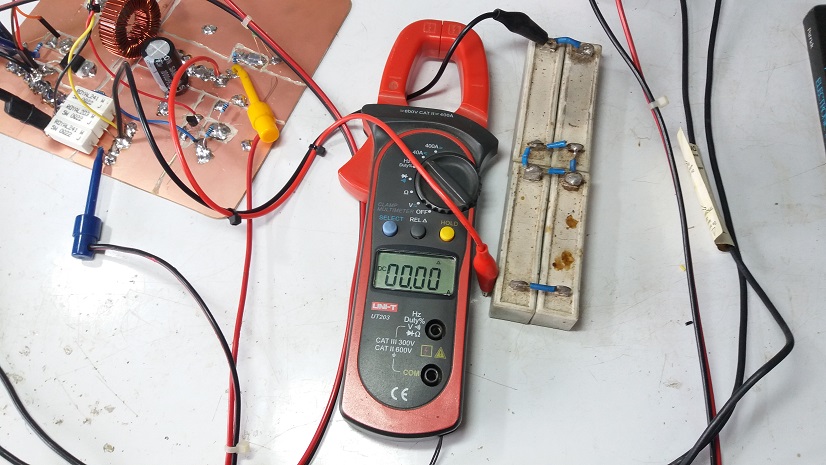

รูปที่ 11 การวัดค่ากระแสเอาต์พุตด้วยดีซีแคล้มมิเตอร์
Op-amp LM393 Control DC-DC Synchronous Buck Converter

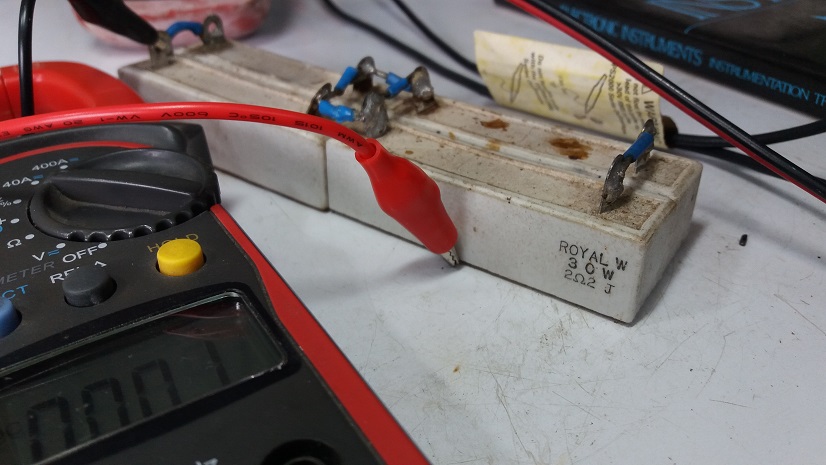

รูปที่ 12 โหลดทดสอบด้วยตัวต้านทานขนาด 2.2 โอห์ม 60 วัตต์

ในรูปที่ 10 ถึงรูปที่ 12 เป็นการกำหนดค่าแรงดันที่เอาต์พุตโดยโครงงานนี้จะกำหนดไว้ที่ประมาณ 13VDC และใช้แคล้มมิเตอร์ในการวัดกระแสทางด้านเอาต์พุตสำหรับการทดสอบวงจรคอนเวอร์เตอร์ ซึ่งโหลดตัวต้านทานในการทดสอบจะมีค่า 2.2 โอห์ม 60 วัตต์ (ใช้ตัวต้านทานขนาด 2.2 โอห์ม 30 วัตต์ 4 ตัวมาต่อร่วมกันแบบผสม)

Op-amp LM393 Control DC-DC Synchronous Buck Converter

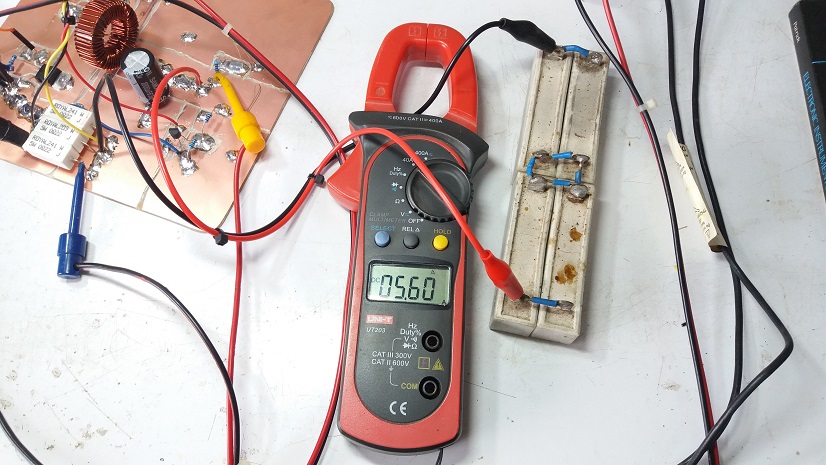

รูปที่ 13 การทดลองที่ 1 ให้วงจรจ่ายกระแสเอาต์พุตที่ 5.6A
Op-amp LM393 Control DC-DC Synchronous Buck Converter
รูปที่ 14 แรงดันเอาต์พุตที่วัดได้เมื่อวงจรจ่ายกระแสโหลดที่ 5.6A
Op-amp LM393 Control DC-DC Synchronous Buck Converter
รูปที่ 15 สัญญาณขับขาเกตเพื่อตอบสนองการจ่ายกระแสโหลดที่ 5.6A

สำหรับรูปที่ 13 ถึงรูปที่ 15 เป็นการทดลองที่ 1 โดยให้วงจรจ่ายกระแสโหลดที่ 5.6A ซึ่งแรงดันทางด้านเอาต์พุตลดลงเล็กน้อย (0.45V) และลักษณะของการตอบสนองของสัญญาณพัลซ์วิดธ์มอดูเลตชั่นด้วยการปรับชดเชยจะเพิ่มขึ้น (Compensation) เพื่อรักษาระดับแรงดันเอาตพุต์ให้ได้ค่าตามที่กำหนดไว้

Op-amp LM393 Control DC-DC Synchronous Buck Converter

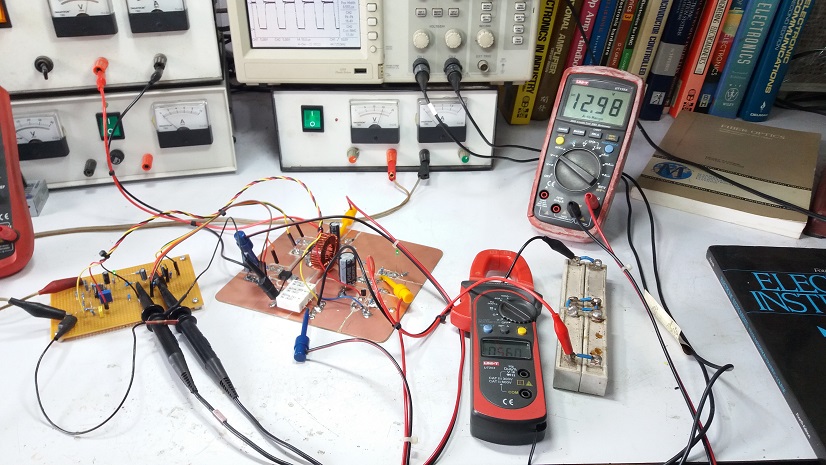

รูปที่ 16 ลักษณะการทดลองที่ 1 เมื่อวงจรจ่ายกระแสเอาต์พุตที่ 5.6A
Op-amp LM393 Control DC-DC Synchronous Buck Converter

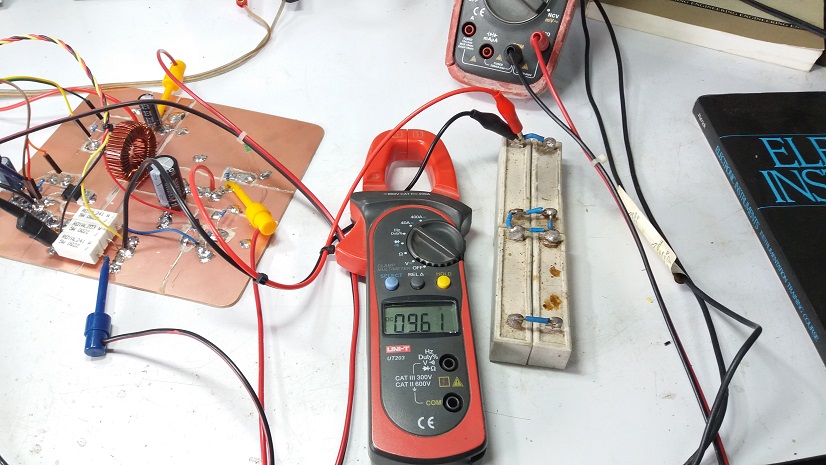

รูปที่ 17 การทดลองที่ 2 เมื่อเอาต์พุตของวงจรซ๊อตเซอร์กิต
Op-amp LM393 Control DC-DC Synchronous Buck Converter

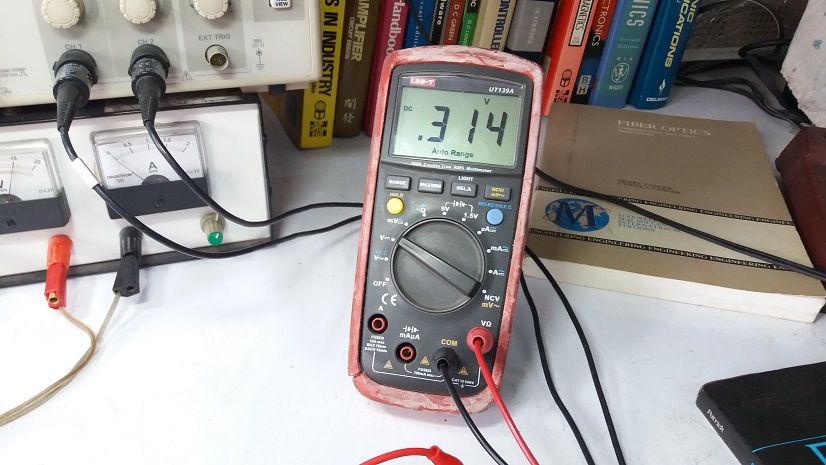

รูปที่ 18 แรงดันเอาต์พุตของวงจรเมื่อถูกซ๊อตเซอร์กิต
Op-amp LM393 Control DC-DC Synchronous Buck Converter

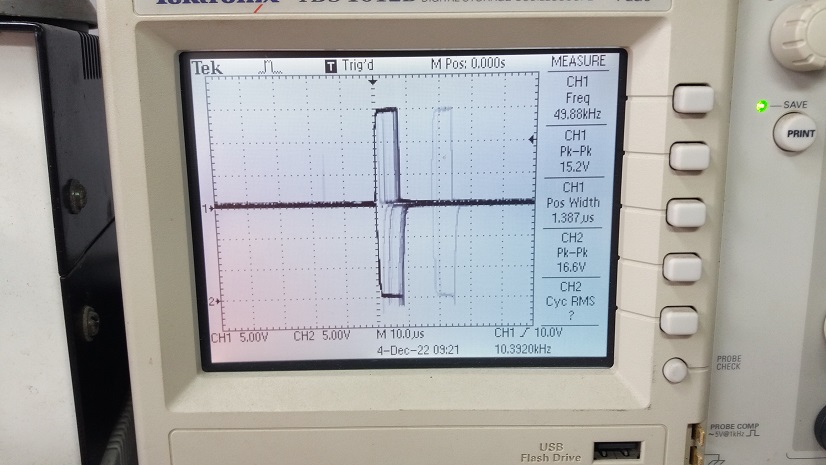

รูปที่ 19 สัญญาณขับขาเกตเพื่อตอบสนองเอาต์พุตของวงจรซ๊อตเซอร์กิต

รูปที่ 17 ถึงรูปที่ 19 แสดงผลการทดลองที่ 2 เมื่อเอาต์พุตของวงจรซ๊อตเซอร์กิตเพื่อทดสอบการป้องกันกระแสเกินในวงจร (Over Current Protection : OCP) ซึ่งเป็นผลให้แรงดันที่เอาต์พุตจะใกล้เคียง 0V และการตอบสนองของสัญญาณพัลซ์วิดมอดูเลตชั่นจะลดลงอย่างมาก เพื่อไม่ให้วงจรคอนเวอร์เตอร์ส่วนขับกำลังเสียหาย

Op-amp LM393 Control DC-DC Synchronous Buck Converter

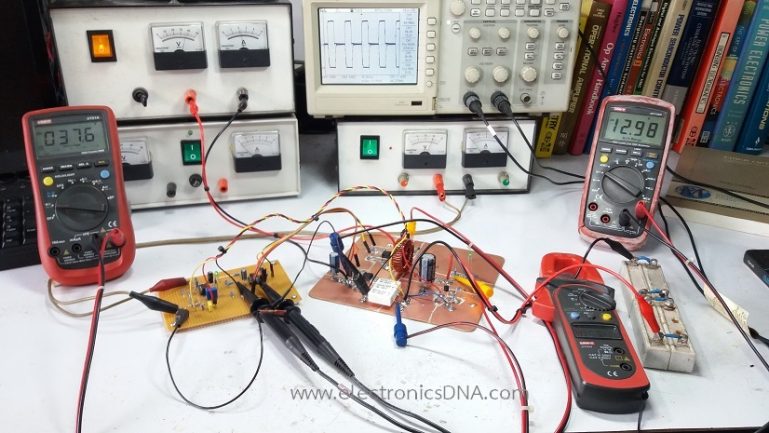

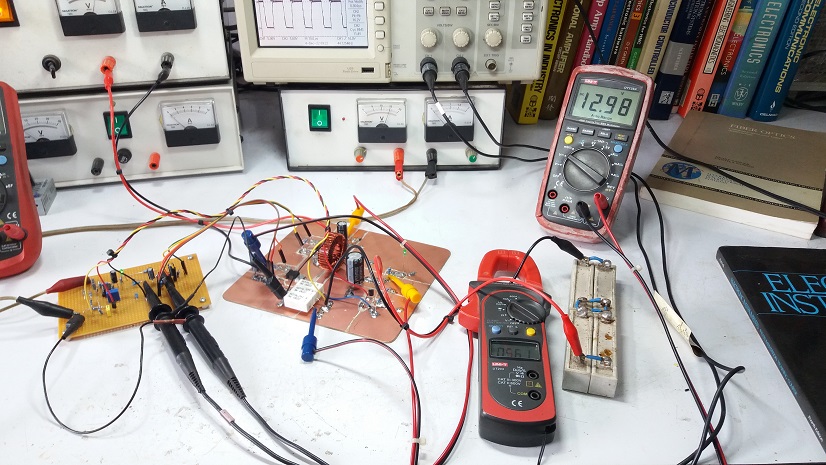

รูปที่ 20 ลักษณะของการทดลองโครงงานทั้งหมด
Op-amp LM393 Control DC-DC Synchronous Buck Converter

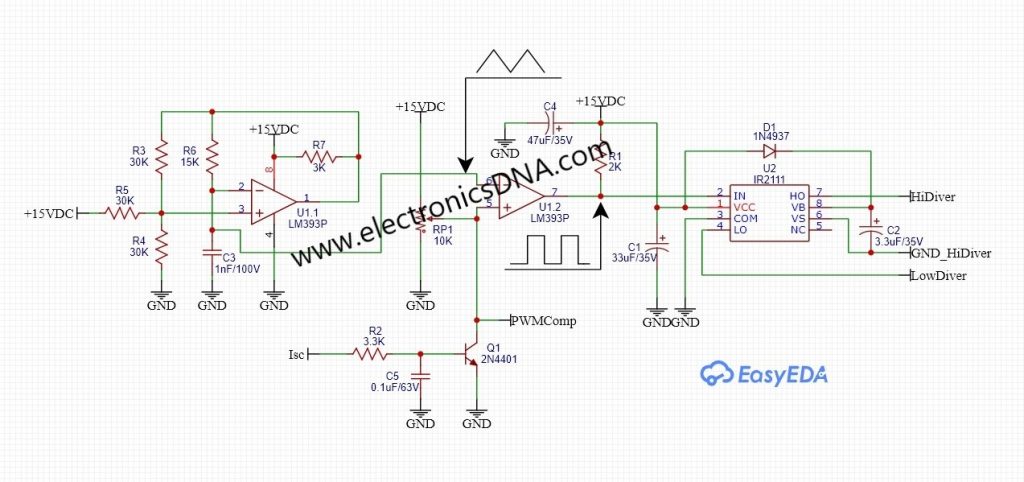

รูปที่ 21 วงจรที่ใช้ในการทดลองโครงงาน (ส่วนของควบคุมการทำงาน)
Op-amp LM393 Control DC-DC Synchronous Buck Converter

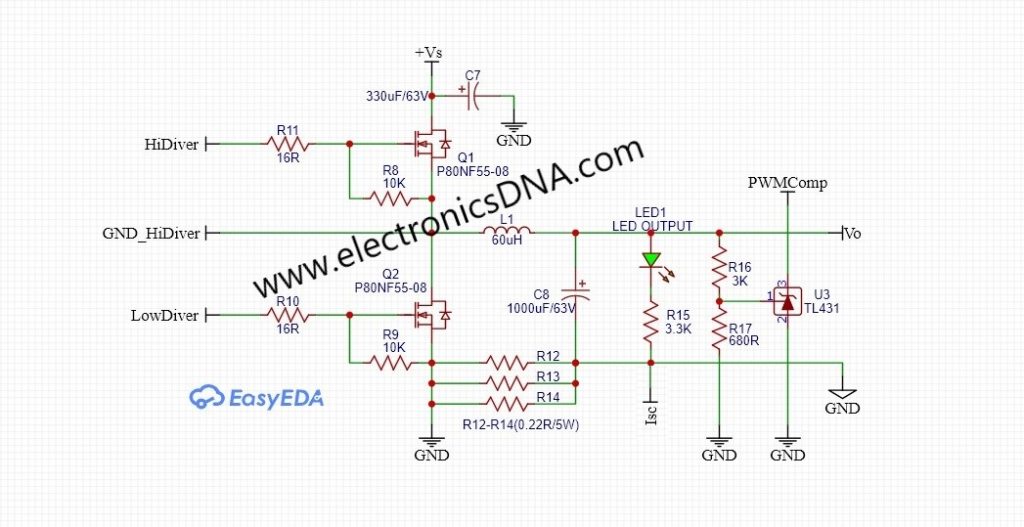

รูปที่ 22 วงจรที่ใช้ในการทดลองโครงงาน (ส่วนของขับกำลังคอนเวอร์เตอร์)

สำหรับโครงงานนี้เป็นอีกไอเดียหนึ่งสำหรับการนำเอาออปแอมป์ที่มีขายทั่วไปและราคาไม่แพง มาประยุกต์ใช้กับซิงโครนัสบักคอนเวอร์เตอร์ขนาดเล็ก ซึ่งใช้อุปกรณ์และวงจรที่ไม่ซับซ้อนมากนัก และผู้อ่านสามารถนำไปปรับปรุงวงจรเพิ่มเติมในส่วนต่างๆ เพื่อนำไปใช้งานทั่วไป เช่น วงจรชาร์จแบตเตอรี่ 12V-24V หรือวงจรบักคอนเวอร์เตอร์เพื่อจ่ายกำลังให้โหลดต่างๆ ที่ให้ประสิทธิภาพที่สูงขึ้นเมื่อเทียบกับวงจรบักคอนเวอร์เตอร์ทั่วไป
