Simple DC-DC Synchronous Buck Converter based on UC3842

โครงงานนี้เป็นการสร้างวงจร DC- DC synchronous buck converter ขนาด 60 วัตต์ โดยใช้ไอซี UC3842 และ IR2111 ในการควบคุม ซึ่งจะเป็นอีกวงจรหนึ่งหลังจากนำเสนอมาบ้างแล้วก่อนหน้านี้ ทั้งนี้ส่วนหนึ่งแอดมินต้องการใช้ไอซีควบคุมแบบโหมดกระแส (Current Mode) มาควบคุมวงจรซิงโครนัสบักคอนเวอร์เตอร์ และต้องการแยกสัญญาณขับของไอซี UC3842 เดิมจะมี 1 ช่องให้เป็น 2 ช่องสำหรับขับเพาเวอร์มอสเฟตทางด้านบน (High side) และด้านล่าง (Low side) โดยการทดลองการทำงานของวงจรจะใช้ไฟเลี้ยงอินพุตที่แรงดัน 40V กำหนดค่าแรงดันและกระแสเอาต์พุตที่ 12V/5A ความถี่สวิตชิ่ง 110kHz มีการป้องกันกระแสเกินแบบจำกัดกระแสอินพุตที่กำหนดไว้ประมาณ 3A ด้วยการตรวจจับกระแสด้านบน (High side current sense)

Simple DC-DC Synchronous Buck Converter based on UC3842

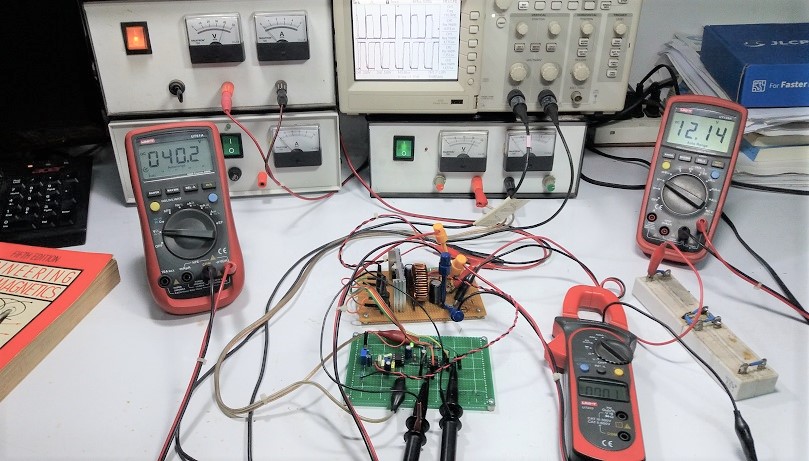

รูปที่ 1 ลักษณะทั่วไปของการเตรียมทดลอง

รูปที่ 1 เป็นลักษณะทั่วไปของการเตรียมทดลอง ที่ประกอบด้วยดิจิตอลมัลติมิเตอร์ 2 ตัวสำหรับวัดค่าแรงดันที่อินพุตและเอาต์พุต แคล้มมิเตอร์สำหรับวัดค่ากระแสทางด้านเอาต์พุต แหล่งจ่ายไฟเลี้ยงในการทดลอง ตัวต้านทานโหลดและดิจิตอลออสซิลโลสโคป

Simple DC-DC Synchronous Buck Converter based on UC3842

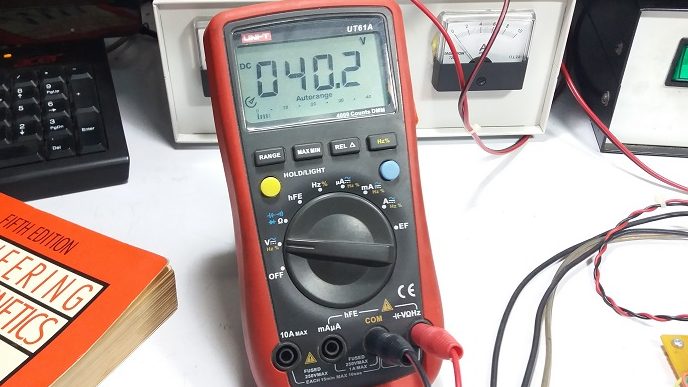

รูปที่ 2 แสดงการวัดค่าแรงดันอินพุตที่ทดลองประมาณ 40V
Simple DC-DC Synchronous Buck Converter based on UC3842

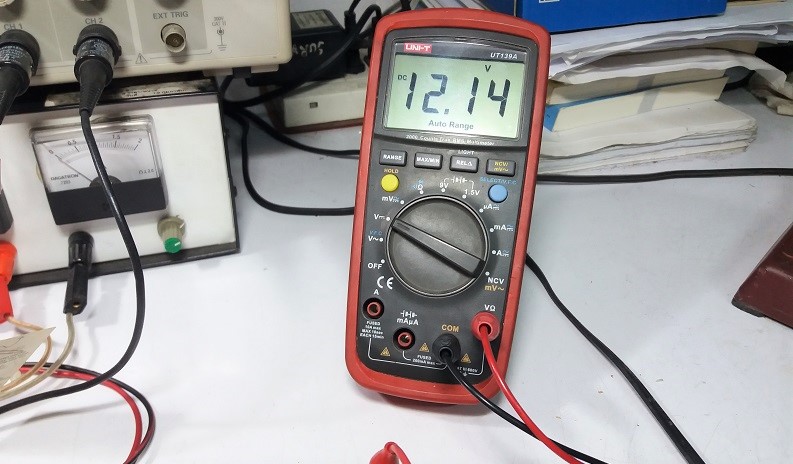

รูปที่ 3 แสดงการวัดค่าแรงดันเอาต์พุตที่ทดลองประมาณ 12V

รูปที่ 3 เป็นการวัดค่าแรงดันเอาต์พุตที่ทดลองประมาณ 12V โดยในโครงงานนี้จะกำหนดไว้ที่ประมาณ 12V แต่เรายังสามารถปรับค่าที่ต้องการได้ในช่วง 10V-16V

Simple DC-DC Synchronous Buck Converter based on UC3842

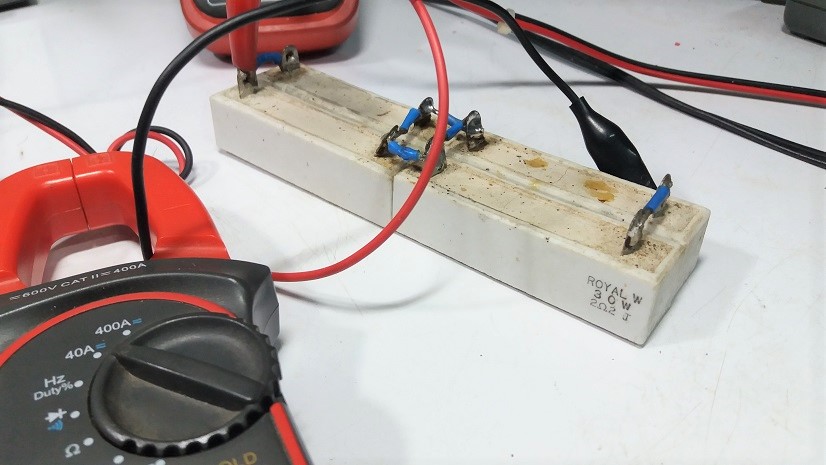

รูปที่ 4 ตัวต้านทานโหลดในการทดสอบการจ่ายกระแสขนาด 2.2 โอห์ม 60 วัตต์

รูปที่ 4 เป็นตัวต้านทานโหลดในการทดสอบการทำงานของวงจรสำหรับจ่ายกระแส โดยจะมีขนาด 2.2 โอห์ม 60 วัตต์ ซึ่งจะเป็นการต่อขนานกันระหว่าง 2.2 โอห์ม 2 ชุด และนำมาอนุกรมอีก 1 ครั้งให้สามารถรับกระแสได้สูงขึ้น

Simple DC-DC Synchronous Buck Converter based on UC3842

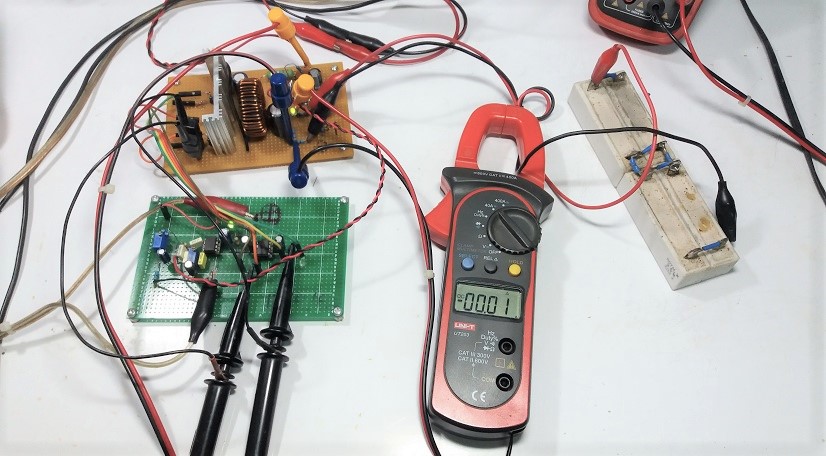

รูปที่ 5 ลักษณะการวัดค่ากระแสเอาต์พุต

รูปที่ 5 เป็นการวัดค่ากระแสทางด้านเอาต์พุตด้วยแคล้มมิเตอร์ (Clamp Meter) โดยการคล้องสายไฟสำหรับต่อให้กับโหลด 1 เส้น

Simple DC-DC Synchronous Buck Converter based on UC3842

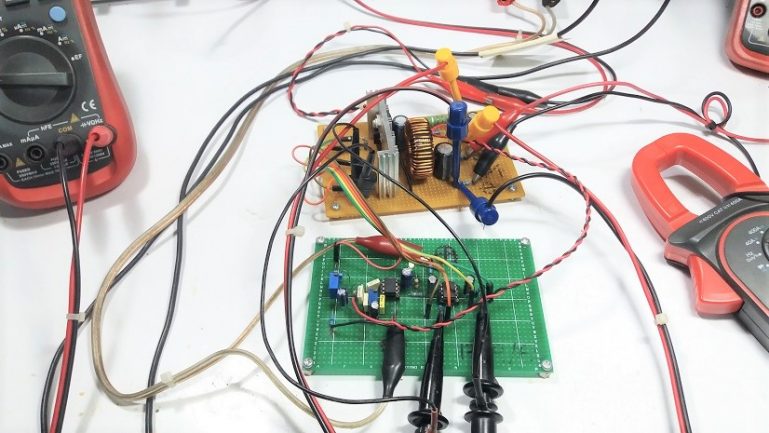

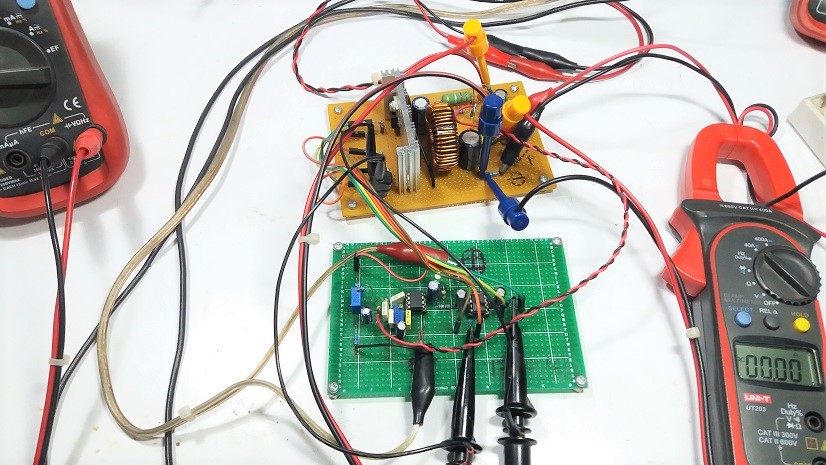

รูปที่ 6 การต่อร่วมกันระหว่างบอร์ดควบคุมและบอร์ดขับกำลัง

รูปที่ 6 เป็นการเชื่อมต่อกันระหว่างบอร์ดควบคุมและบอร์ดขับกำลังโดยใช้สายไฟขนาดเล็ก ทั้งนี้เป็นการแยกส่วนเพื่อให้สามารถทดลองการทำงานได้ง่ายและตรวจสอบการทำงานในแต่ส่วนได้เร็วขึ้น

Simple DC-DC Synchronous Buck Converter based on UC3842

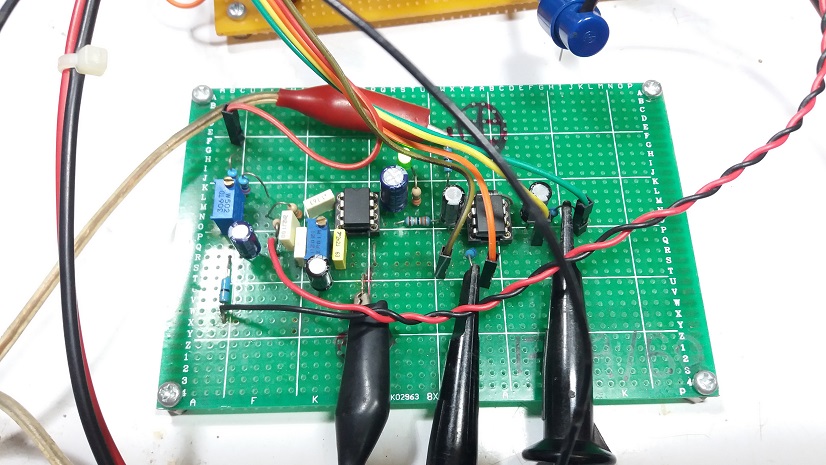

รูปที่ 7 แสดงบอร์ดควบคุมการทำงาน
Simple DC-DC Synchronous Buck Converter based on UC3842

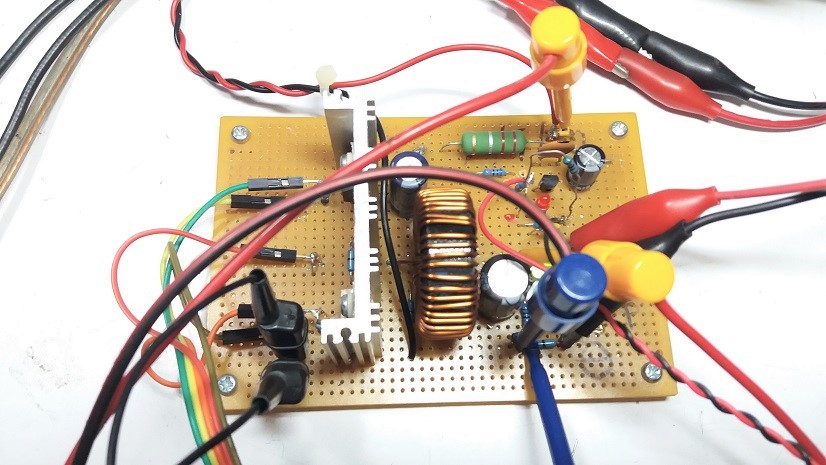

รูปที่ 8 บอร์ดขับกำลังวงจรซิงโครนัสบักคอนเวอร์เตอร์
Simple DC-DC Synchronous Buck Converter based on UC3842

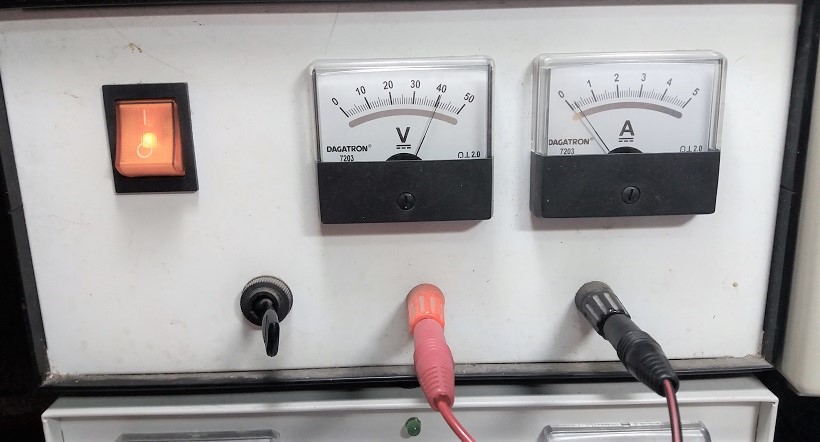

รูปที่ 9 แหล่งจ่ายไฟเลี้ยงในการทดลองขนาด 40V/5A

รูปที่ 9 แสดงแหล่งจ่ายไฟเลี้ยงในการทดลองขนาด 40V/5A ซึ่งในช่วงนี้จะจ่ายกำลังไฟฟ้าให้กับวงจรซิงโครนัสบักคอนเวอร์เตอร์ แล้วโดยกระแสสแตนบายจะอยู่ที่ประมาณ 100mA

Simple DC-DC Synchronous Buck Converter based on UC3842

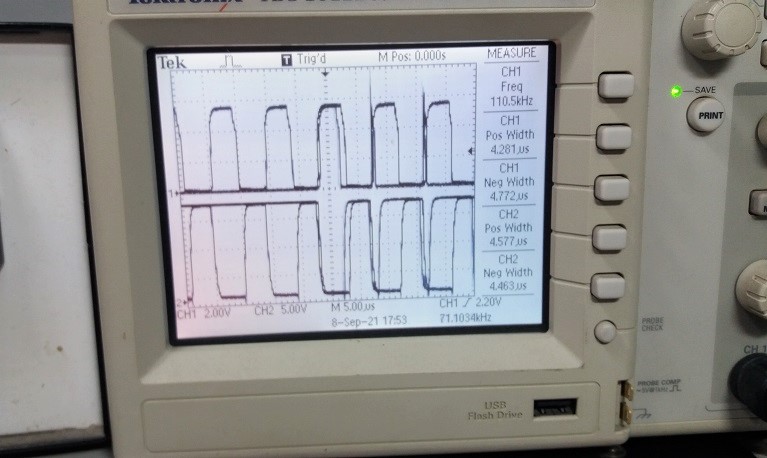

รูปที่ 10 สัญญาณขับขาเกตขณะวงจรสแตนบาย (Standby mode)

รูปที่ 10 สัญญาณขับขาเกตขณะวงจรสแตนบายนี้ จะค่อนข้างนิ่งและเป็นสัดส่วนกันระหว่างความกว้างของสัญญาณทางด้านบน (High side) และด้านล่าง (Low side) ที่จะกำหนดค่าแรงดันทางด้านเอาต์พุตให้ถูกต้อง

Simple DC-DC Synchronous Buck Converter based on UC3842

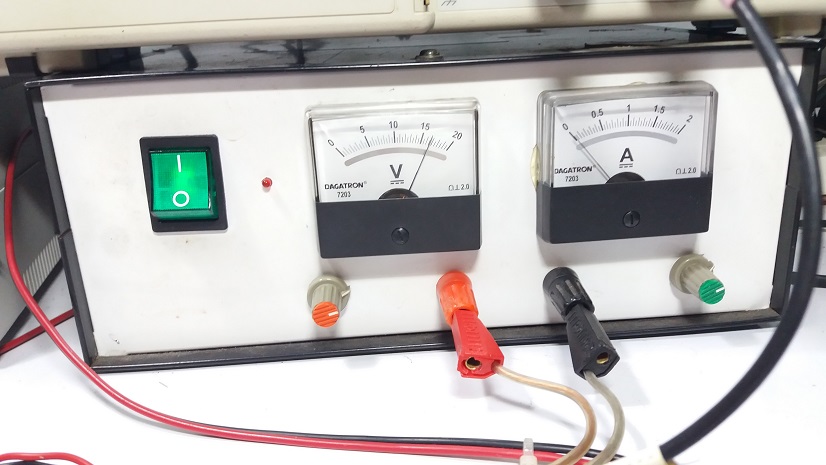

รูปที่ 11 แหล่งจ่ายไฟเลี้ยงสำหรับบอร์ดควบคุมขนาด 20V/2A

รูปที่ 11 เป็นแหล่งจ่ายไฟเลี้ยงสำหรับบอร์ดควบคุมขนาด 20V/2A โดยในการทดลองจะปรับตั้งค่าไฟเลี้ยงไว้ที่ประมาณ 17V ทั้งนี้เนื่องจากการทำงานของไอซี UC3842 จะตรวจจับขนาดของไฟเลี้ยงที่เข้ามา (Under Voltage Lockout) โดยถ้ามีค่าน้อยกว่า 16V ไอซีจะไม่ทำงานนั้นเอง

Simple DC-DC Synchronous Buck Converter based on UC3842

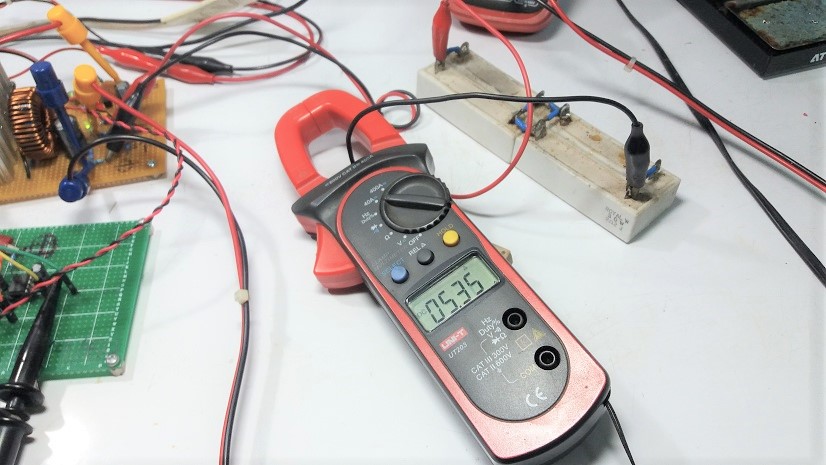

รูปที่ 12 การทดลองที่ 1 ให้วงจรจ่ายกระแสที่ประมาณ 5A

รูปที่ 12 เป็นการทดลองที่ 1 โดยให้วงจรซิงโครนัสบักคอนเวอร์เตอร์จ่ายกระแสที่ประมาณ 5.35A ไปยังโหลดตัวต้านทานขนาด 2.2 โอห์ม

Simple DC-DC Synchronous Buck Converter based on UC3842

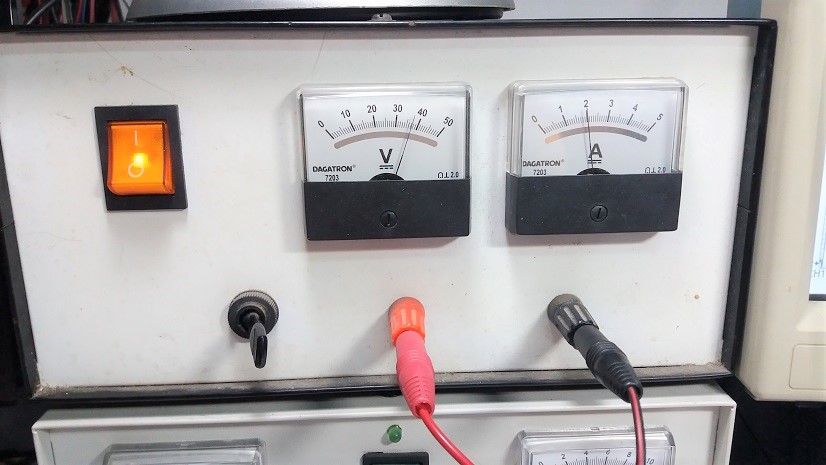

รูปที่ 13 การทดลองที่ 1 แสดงการจ่ายกำลังไฟฟ้าที่อินพุต

รูปที่ 13 แสดงปริมาณการจ่ายกำลังไฟฟ้าที่อินพุตเมื่อวงจรต่อโหลดตัวต้านทานขนาด 2.2 โอห์ม หรือคิดเป็นกำลังไฟฟ้าทางด้านอินพุต (Pi) ที่ประมาณ 36VX2A = 72W

Simple DC-DC Synchronous Buck Converter based on UC3842

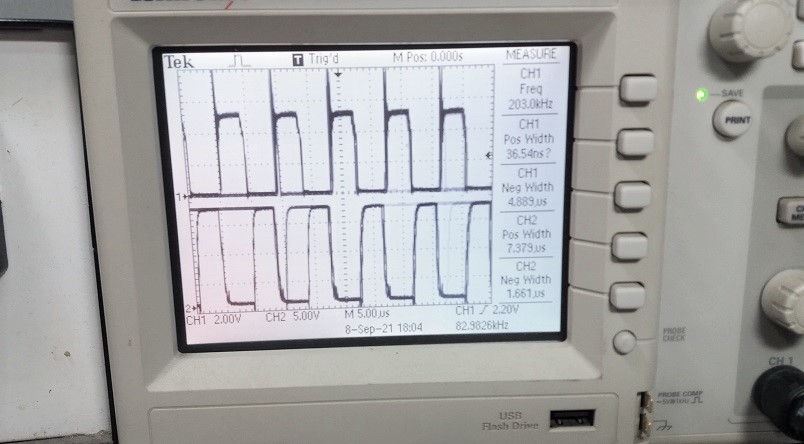

รูปที่ 14 การทดลองที่ 1 ลักษณะของสัญญาณขับขาเกตที่เกิดขึ้น
Simple DC-DC Synchronous Buck Converter based on UC3842

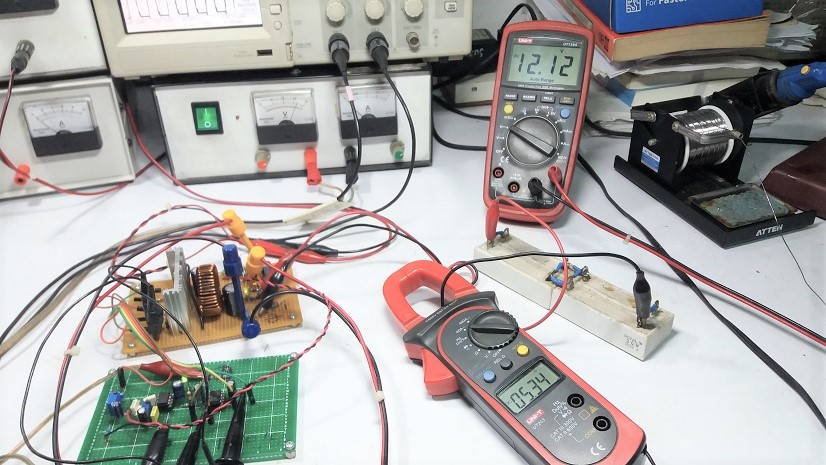

รูปที่ 15 แสดงลักษณะการทดลองที่ 1 และผลที่ได้

รูปที่ 15 แสดงลักษณะการทดลองและผลที่ได้ โดยกระแสที่จ่ายจะมีค่าเท่ากับ 5.34A และแรงดันที่เอาต์พุตคงที่ 12V และคิดเป็นกำลังไฟฟ้าทางด้านเอาต์พุต (Po) ที่ประมาณ 12.12VX5.34A = 64.72W และเมื่อนำมาคิดค่าประสิทธิภาพการทำงาน (Efficiency = (Po/Pi) X100) จะมีค่า 89.89%

Simple DC-DC Synchronous Buck Converter based on UC3842

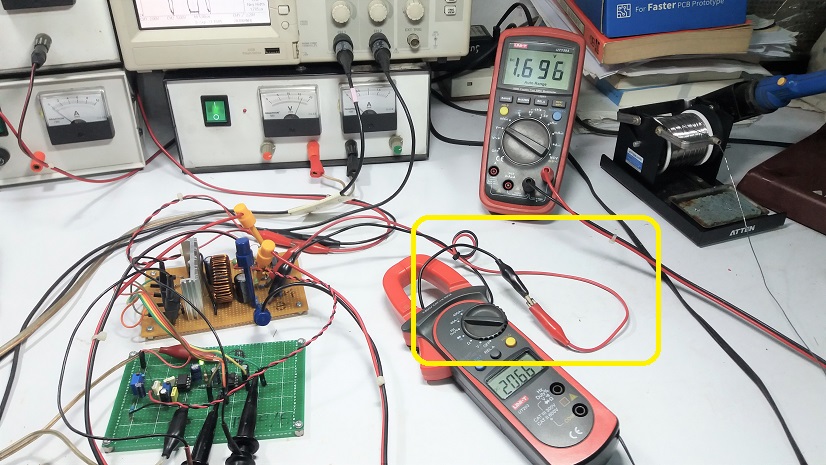

รูปที่ 16 การทดลองที่ 2 ทดสอบการซ๊อตเซอร์กิตที่เอาต์พุต (ในกรอบสีเหลือง)

ในรูปที่ 16 เป็นการทดลองให้เอาต์พุตซ๊อตเซอร์กิต เพื่อเป็นการทดสอบการทำงานของวงจรจำกัดกระแส (Current limit) ไม่ให้ทำงานเกินกว่าค่าที่กำหนด ซึ่งจะเป็นอันตรายกับอุปกรณ์ รวมทั้งเป็นการป้องกับการเสียหายในกรณีที่ไม่ตั้งใจเมื่อเกิดการซ๊อตเซอร์กิตที่เอาต์พุต ซึ่งจะไม่ทำให้วงจรเสียหาย

Simple DC-DC Synchronous Buck Converter based on UC3842

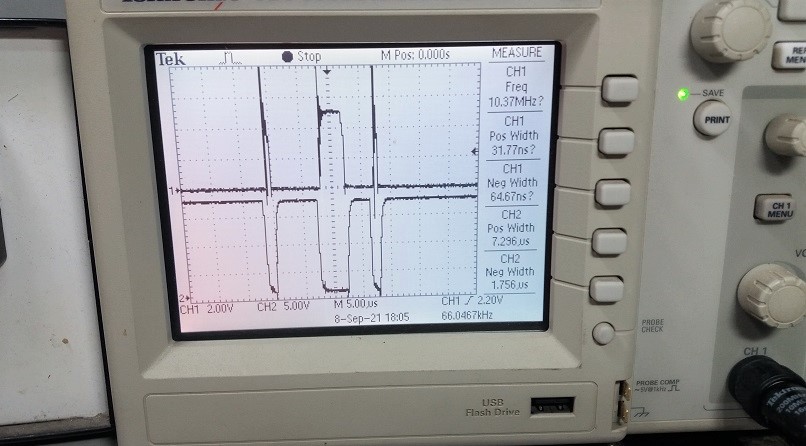

รูปที่ 17 การทดลองที่ 2 ลักษณะของสัญญาณขับขาเกตที่เกิดขึ้น

รูปที่ 17 แสดงลักษณะของสัญญาณขับขาเกตที่เกิดขึ้น ทางด้านบน (High side) และด้านล่าง (Low side) ซึ่งจะสังเกตเห็นว่าจำนวนของสัญญาณพัลซ์จะลดน้อยลง ซึ่งเป็นการลงการกำลังไฟฟ้าลงนั้นเอง

Simple DC-DC Synchronous Buck Converter based on UC3842

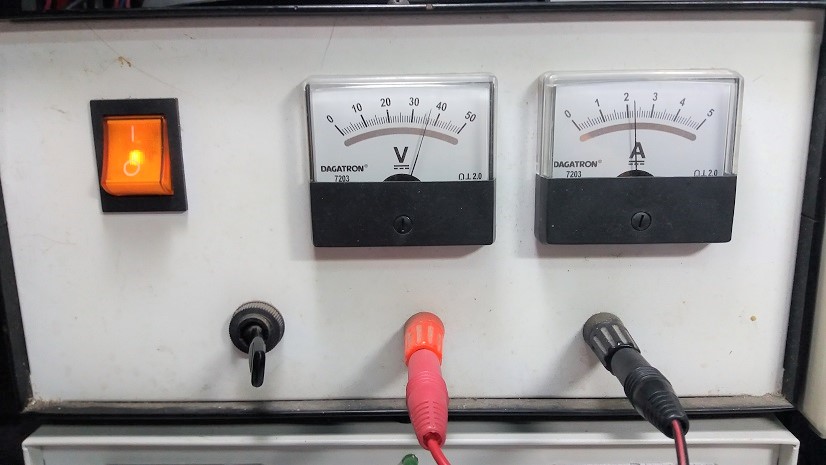

รูปที่ 18 การทดลองที่ 2 แสดงการจ่ายกำลังไฟฟ้าที่อินพุต

รูปที่ 18 แสดงการจ่ายกำลังไฟฟ้าที่อินพุตในกรณีทางด้านเอาต์พุตเกิดการซ๊อตเซอร์กิตอยู่ ซึ่งจะสังเกตเห็นว่าค่าแรงดันอินพุตลดลงเล็กน้อยมาที่ประมาณ 36V และการจ่ายกระแสจะคงที่ประมาณ 2.2A ซึ่งวงจรสามารถรับการซ๊อตเซอร์กิตได้ประมาณ 3-5 วินาทีต่อเนื่อง และนานพอจะส่งสัญญาณเตือนให้กับวงจรควบคุมทราบการทำงานได้

Simple DC-DC Synchronous Buck Converter based on UC3842

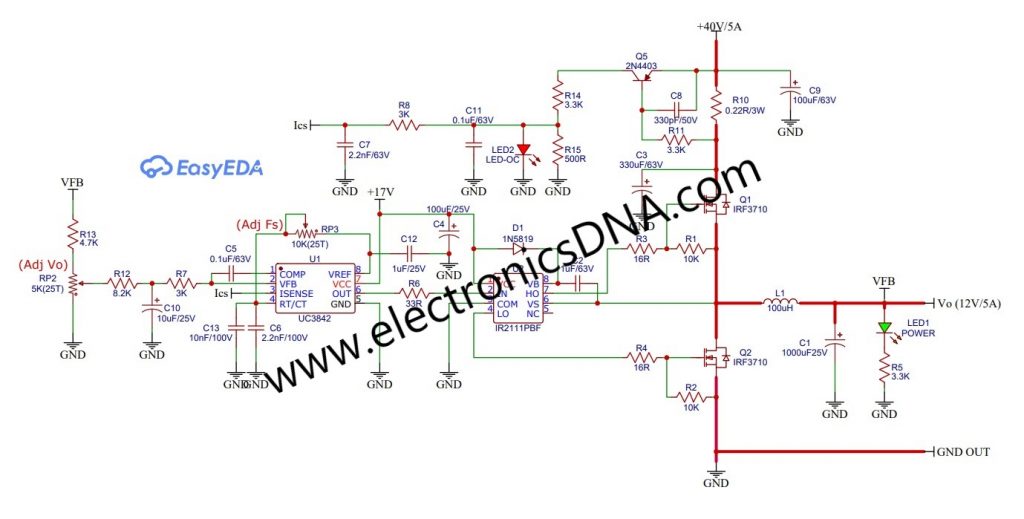

รูปที่ 19 แสดงวงจรที่ออกแบบและใช้ในการทดลอง

รูปที่ 19 แสดงวงจรที่ออกแบบและใช้ในการทดลอง โดยในส่วนของบอร์ดขับกำลังจะใช้จากโครงงานที่ผ่านมา แต่ออกแบบส่วนของบอร์ดควบคุมเป็นไอซีเบอร์ UC3842 และใช้ร่วมกับไอซี IR2111 โดยผู้อ่านสามารถนำไปปรับปรุงหรือพัฒนาเพื่อนำไปใช้งานได้ตามความเหมาะสม

Simple DC-DC Synchronous Buck Converter based on UC3842

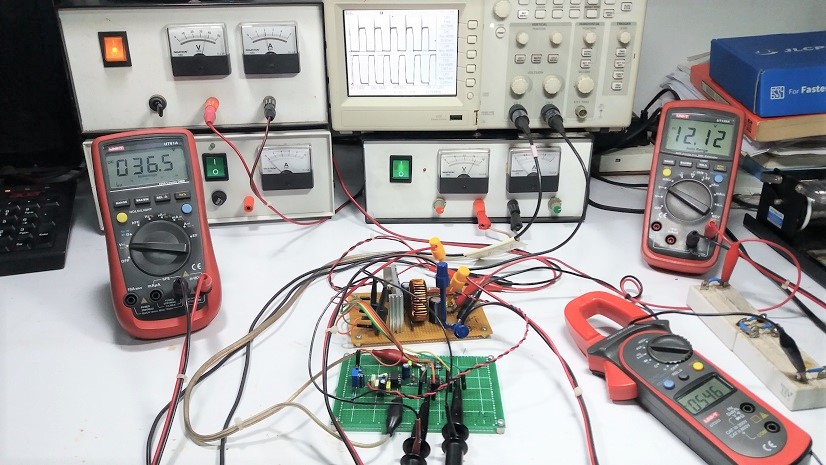

รูปที่ 20 แสดงลักษณะของการทดลองโครงงานรวมทั้งอุปกรณ์และเครื่องมือที่ใช้

สำหรับโครงงานนี้คงจะเป็นไอเดียเล็กๆ ให้กับผู้อ่านได้นำไปใช้ในการทดลองหรือออกแบบวงจรต่างๆ ได้บ้างนะครับ ซึ่งไอซีเบอร์ UC3842 และ IR2111 สามารถหาซื้อมาทดลองได้ทั่วไป ราคาไม่แพงมากนักและเป็นเบอร์ที่นิยมนำมาใช้งานกัน ซึ่งวงจรนี้จะเป็นอีกรูปแบบหนึ่งของการควบคุมคอนเวอร์เตอร์ในโหมดกระแส (Current Mode) สำหรับวิดีโอข้างล่างนี้จะเป็นการทดลองการทำงานเพื่อประกอบกับเนื้อหาเพิ่มเติม และในส่วนของข้อมูลที่เกี่ยวข้องสามารถดูได้ตามลิงก์ข้างล่างสุดครับ.
