Read/Write Data for Micro SD card Module with Arduino UNO

บทความนี้เป็นการทดลองใช้งานโมดูลสำหรับอ่านและเขียนข้อมูลไปยัง SD Card โดยใช้บอร์ดควบคุม Arduino UNO และใช้การสื่อสารระหว่างตัว SD Card กับบอร์ดควบคุม Arduino UNO แบบ SPI ซึ่งในบทความการทดลองนี้จะใช้ตัวอย่างโปรแกรมไม่ยากนัก ซึ่งใช้ไลบารี่ SPI.h และ SD.h ในการพัฒนาร่วมกับโปรแกรมหลักให้เข้าใจง่ายยิ่งขึ้น

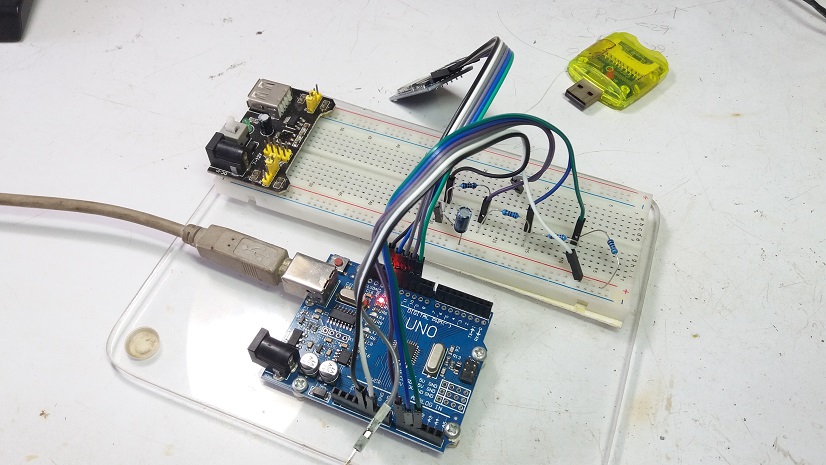

ในรูปที่ 1 และรูปที่ 2 แสดงลักษณะของโมดูล SD Card และการต่อวงจรระหว่างโมดูล SD Card กับบอร์ดควบคุม Arduino UNO โดยจะใช้สายไฟแบบแพรที่ช่วยให้ต่อวงจรได้ง่ายและรวดเร็ว รวมทั้งการต่อวงจรแบ่งแรงดัน (Voltage Divider) สำหรับเป็นสัญญาณอินพุตให้กับขารับสัญญาณอะนาลอก A0, A1 และ A2 ในการทดลองครั้งนี้

/*
Arduino Code Ref. https://how2electronics.com/using-sd-card-module-with-arduino-read-write-data-logger/#google_vignette
*/

#include <SPI.h>  // Include SPI library
#include <SD.h>   // Include SD library

int ADC_CH0=0;
int ADC_CH1=0;
int ADC_CH2=0;

File dataFile;

void setup() {
  // Open serial communications and wait for port to open:
  Serial.begin(9600);
  while (!Serial);
  // wait for serial port to connect. Needed for native USB port only
  Serial.print("Initializing SD card...");
  if (!SD.begin())
  {
    Serial.println("initialization failed!");
    while (1);
  }
    Serial.println("initialization done.");
    delay(2000);
}

  uint16_t line = 1;
void loop() {

  delay(1000);

  ADC_CH0 = analogRead(A0);
  ADC_CH1 = analogRead(A1);
  ADC_CH2 = analogRead(A2);

  dataFile = SD.open("ADCLog.txt", FILE_WRITE);
  // if the file opened okay, write to it:

  if (dataFile)
  {

 // Sense to Serial monitor
    Serial.print(line);
    Serial.print(": ADC0 = ");
    Serial.print(ADC_CH0);
    Serial.print(", ADC1 = ");
    Serial.print(ADC_CH1);
    Serial.print(", ADC2 = ");
    Serial.print(ADC_CH2);
    Serial.println("  ");

 // Write data to SD card file (ADC Log.txt)
    dataFile.print(line++);
    dataFile.print(": ADC0 = ");
    dataFile.print(ADC_CH0);
    dataFile.print(", ADC1 = ");
    dataFile.print(ADC_CH1);
    dataFile.print(", ADC2 = ");
    dataFile.print(ADC_CH2);

    dataFile.println(" ");
    dataFile.close();
  }
  // if the file didn't open, print an error:
  else
    Serial.println("error opening ADC Log.txt");
}

Important SD Module Library Commands

รูปที่ 4 การแสดงผลข้อมูลที่เขียนลง SD Card ผ่านหน้าต่างพอร์ตอนุกรม เพื่อให้ผู้ทดลองทราบลำดับการทำงานเพื่อเชื่อมต่อกับโมดูล SD Card ซึ่งจะเห็นว่าโปรแกรมจะทำหน้าที่อ่านค่าที่ได้จากสัญญาณอะนาลอกที่ช่อง A0,A1 และ A2 และบันทึกลงใน SD Card นั้นเอง

รูปที่ 5 เป็นการเปิดไฟล์ข้อมูลที่เขียนใน SD Card โดยระบบปฏิบัติการวินโดว์ (Windows) เมื่อนำหน่วยความจำ SD Card เสียบเข้ากับวินโดว์ จะมีไฟล์ข้อมูลที่ชื่อ ADCLOG.TXT ให้ทราบ (ในกรอบสีแดง)

รูปที่ 6 เมื่อทำการเปิดไฟล์ ADCLOG.TXT ภายในไฟล์จะแสดงข้อมูลต่างๆ ที่ทำการบันทึกไว้ โดยสามารถนำข้อมูลที่ได้นำเข้าสู่โปรแกรม Excel เพื่อจัดรูปแบบให้เรียนร้อยและนำไปแสดงผลให้เข้าใจได้ง่ายในรูปแบบกราฟหรือตัวเลขได้ตามที่ต้องการภายหลัง

สำหรับบทความการทดลองใช้งานโมดูลสำหรับอ่านและเขียนข้อมูลไปยัง SD Card โดยใช้บอร์ดควบคุม Arduino UNO นี้ เป็นการนำโมดูลสำเร็จมาใช้งานได้ทันที ซึ่งตัวอย่างในบทความนี้จะทำการอ่านค่าสัญญาณอะนาลอกเข้าที่ช่อง A0,A1 และ A2 ตามลำดับ เพื่อให้เห็นลักษณะของการนำไปใช้งานจริง ทั้งนี้ผู้อ่านยังสามารถปรับรูปแบบการรับค่าจากอุปกรณ์เซนเซอร์หรืออินพุตต่างๆ ได้ตามที่ต้องการ
