Prototype for Power driver BLDC motor board

สำหรับโครงงานนี้เป็นต้นแบบของการออกแบบบอร์ดทดลองการขับมอเตอร์แบบไม่ใช้แปรงถ่าน (Brushless DC Motor or BLDC Motor) ที่สามารถต่อใช้งานร่วมกับบอร์ดควบคุมไมโครคอนโทรลเลอร์ได้หลายแบรนด์ เช่น Microchip, AVR, STMicroelectronics ตามที่ผู้ทดลองมีความถนัด ซึ่งบอร์ดทดลองขับมอเตอร์แบบไม่ใช้แปรงถ่านนี้ ได้ออกแบบส่วนของวงจรเพิ่มเติมสำหรับนำไปทดลองร่วมกับมอเตอร์ที่ใช้ฮอร์เซนเซอร์ภายในได้อีกด้วย

Prototype for power driver BLDC motor board
รูปที่ 1 เตรียมอุปกรณ์ต่างๆ สำหรับประกอบบอร์ดต้นแบบ

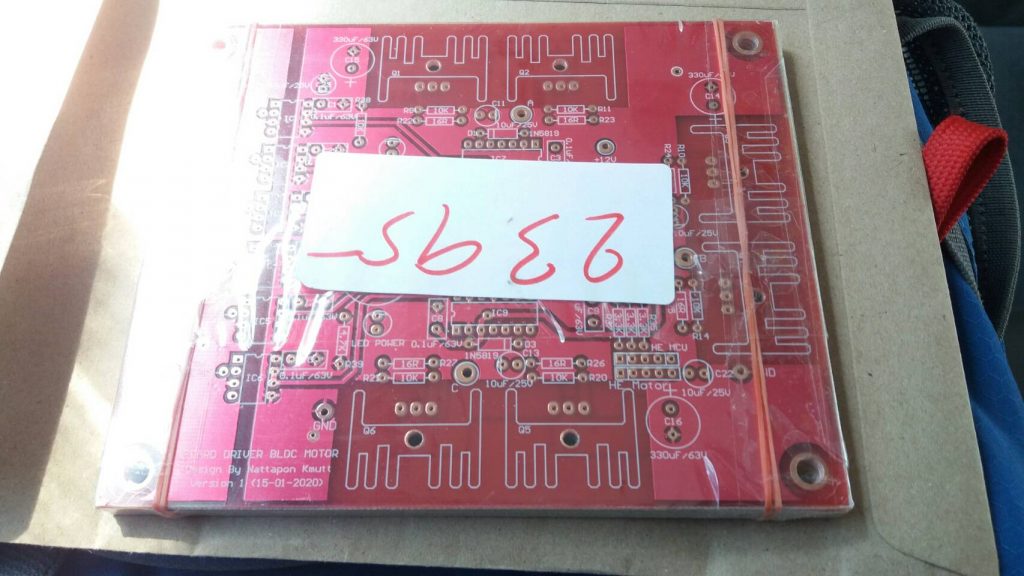

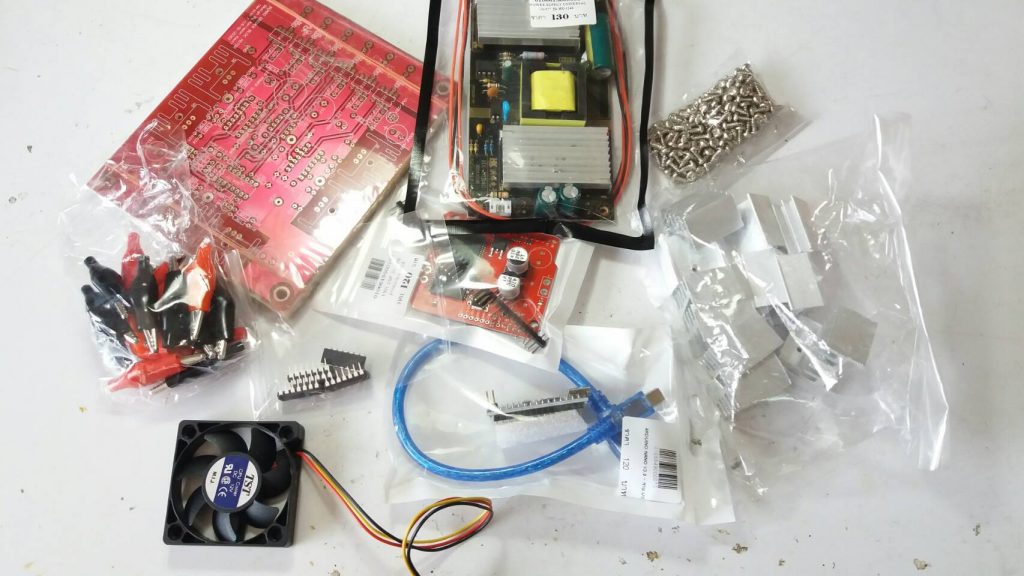

ในรูปที่ 1 เริ่มโดยการเตรียมจัดซื้ออุปกรณ์ต่างๆ ที่ใช้และแผ่น PCB ที่ออกแบบ จากนั้นตรวจสอบตำแหน่งการวางอุปกรณ์ที่สำคัญว่าถูกต้องและครบถ้วนและทดลองวางอุปกรณ์คร่าวๆ บนแผ่น PCB ให้เหมาะสมถูกต้องก่อน

Prototype for power driver BLDC motor board
รูปที่ 2 ตัวอย่างแผ่น PCB สำหรับประกอบวงจร

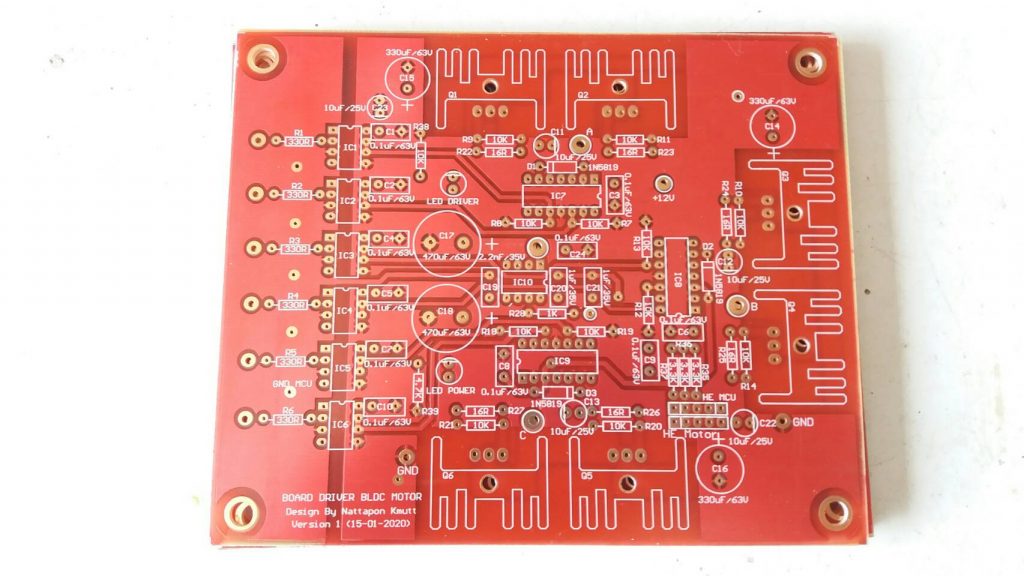

ในรูปที่ 2 แผ่น PCB ที่แสดงเป็นการออกแบบครั้งที่ 2 จากการทดลองและปรับปรุงจากต้นแบบเดิมที่เคยออกแบบไว้ก่อนหน้านี้ เพื่ออัพเดตและเป็นการตรวจสอบความถูกต้องอีกครั้ง โดยจะการทดสอบแผ่น PCB เพิ่มในเรื่องของการทำงานที่กระแสสูงและสัญญาณรบกวนที่จะเกิดขึ้น

Prototype for power driver BLDC motor board

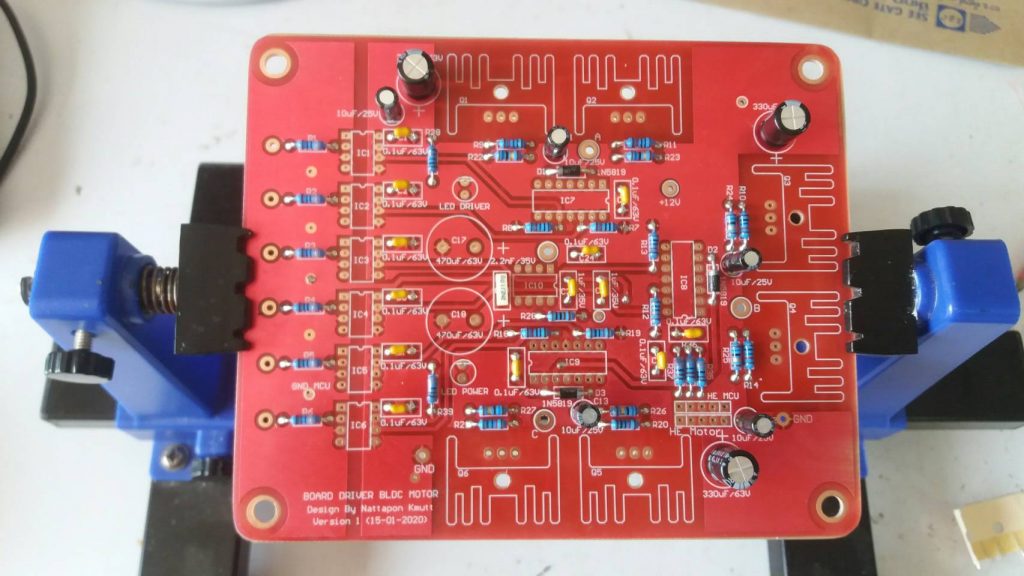

รูปที่ 3 ตรวจสอบรูเจาะต่างๆ และลายวงจรบนแผ่น PCB อีกครั้ง
Prototype for power driver BLDC motor board

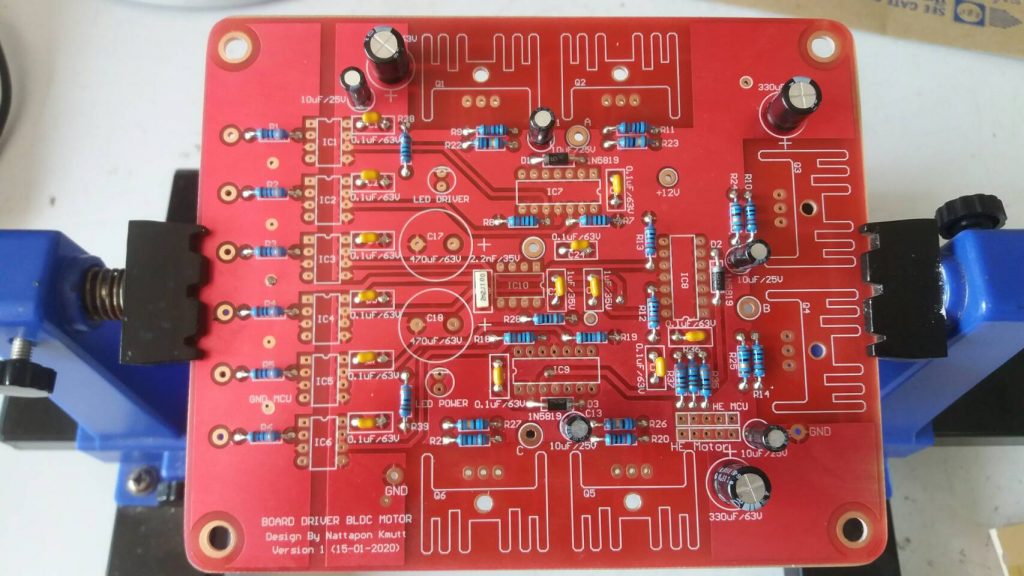

รูปที่ 4 ประกอบอุปกรณ์โดยใช้ขาจับแผ่น PCB เพื่อให้สะดวกยิ่งขึ้น

คุณสมบัติของบอร์ดขับ BLDC Motor

  1. รับแรงดันอินพุตได้ 20V-48Vdc
  2. จ่ายกระแสให้กับมอเตอร์ได้ 15A (ต่อเนื่อง)
  3. แยกอิสระกันระหว่างบอร์ตขับมอเตอร์และบอร์ดไมโครคอนโทรลเลอร์
  4. ตรวจจับกระแสที่ไหลผ่านมอเตอร์ได้
  5. แอลอีดีแสดงแสดงสถานะไฟเลี้ยง
  6. เชื่อมต่อกับฮอร์เซนเซอร์ภภายในมอเตอร์ได้โดยตรง
  7. ใช้อุปกรณ์หาซื้อได้ง่ายไม่เฉพาะมากเกินไป
Prototype for power driver BLDC motor board
รูปที่ 5 เริ่มประกอบอุปกรณ์ขนาดเล็กก่อน

รูปที่ 5 เริ่มประกอบอุปกรณ์ต่างๆ อย่างเช่น ตัวต้านทาน จุดจั้มสาย ตัวเก็บประจุ ซึ่งมีขนาดเล็กก่อนเพื่อไม่ให้เป็นการกีดขวางตัวที่สูงกว่าและทำงานได้สะดวก

Prototype for power driver BLDC motor board

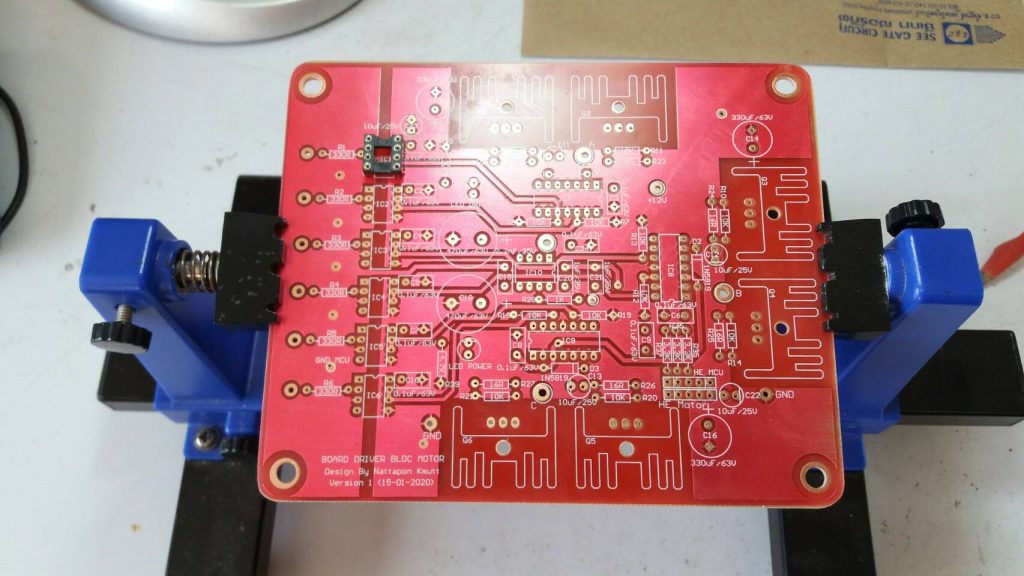

รูปที่ 6 เริ่มประกอบส่วนของตัวเก็บประจุขนาดต่างๆ
Prototype for power driver BLDC motor board
รูปที่ 7 เชื่อมต่อสายไฟสำหรับตัวมอเตอร์เป็นไฟเลี้ยง

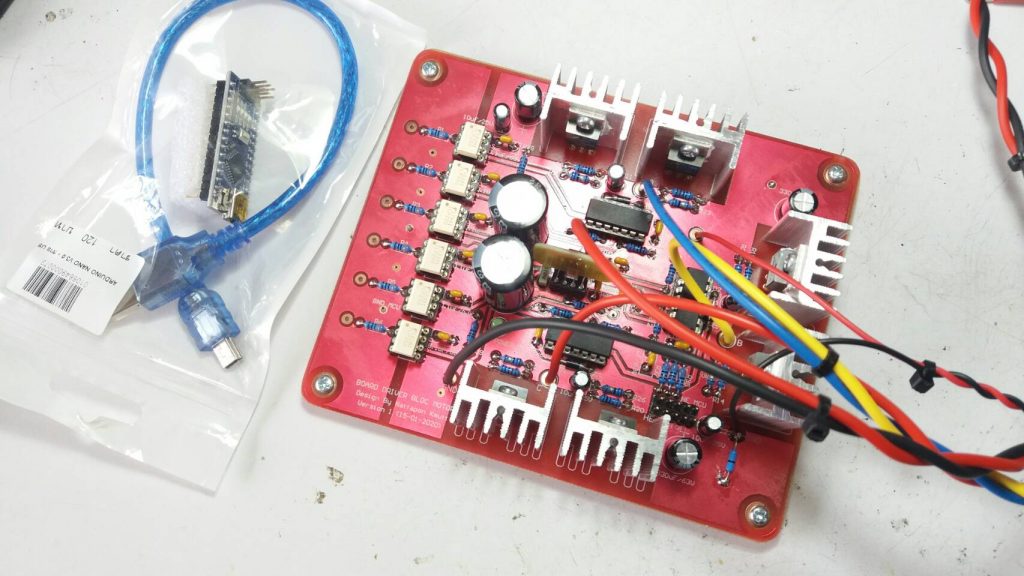

รูปที่ 7 หลังจากที่ประกอบอุปกรณ์ทั่วไปเป็นที่เรียบร้อยแล้ว ก็เชื่อมต่อสายไฟกับบอร์ดทดลองสำหรับต่อตัวมอเตอร์ เป็นไฟเลี้ยงให้กับมอเตอร์ และไฟเลี้ยงสำหรับชุดวงจรขับ และในส่วนของสายสัญญาณควบคุมการทำงานสามารถต่อเข้าที่ จุดเชื่อมต่อต่างๆ ตามที่แสดงในแต่ละตำแหน่งได้เลย

Prototype for power driver BLDC motor board

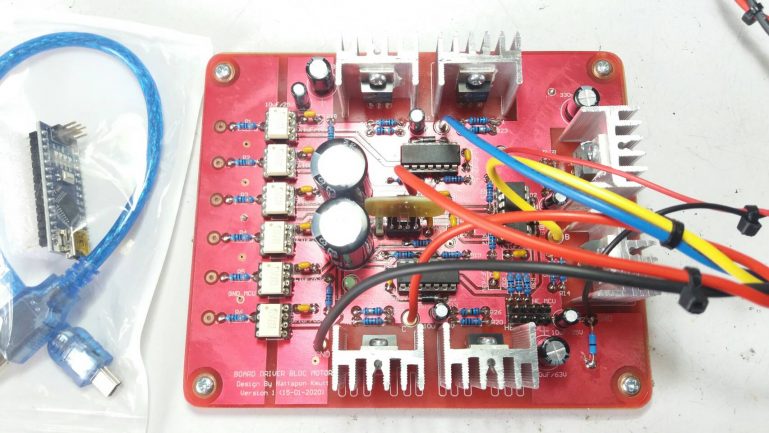

รูปที่ 8 ตรวจสอบการประกอบอุปกรณ์ต่างๆ บนบอร์ดอีกครั้ง
Prototype for power driver BLDC motor board

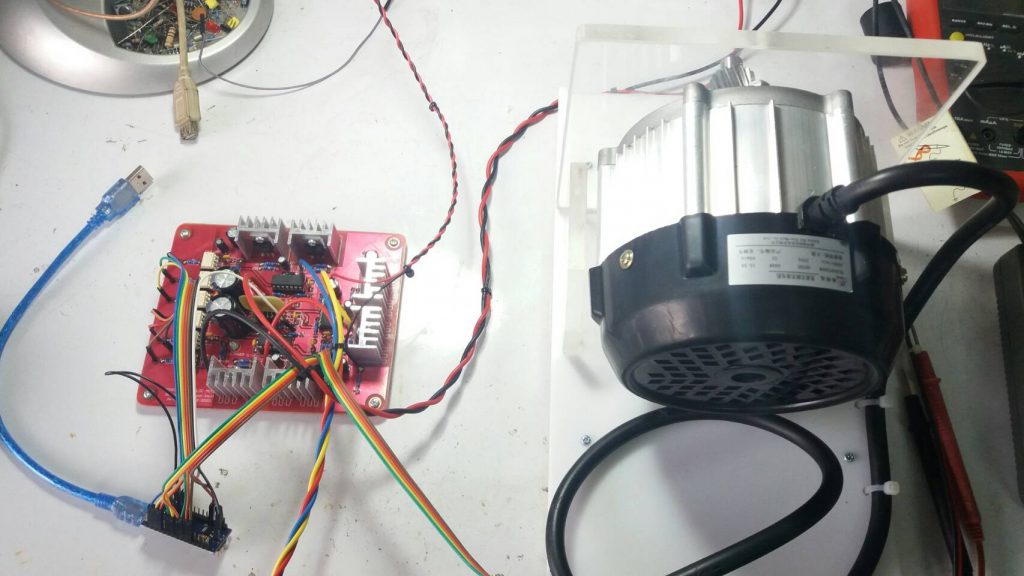

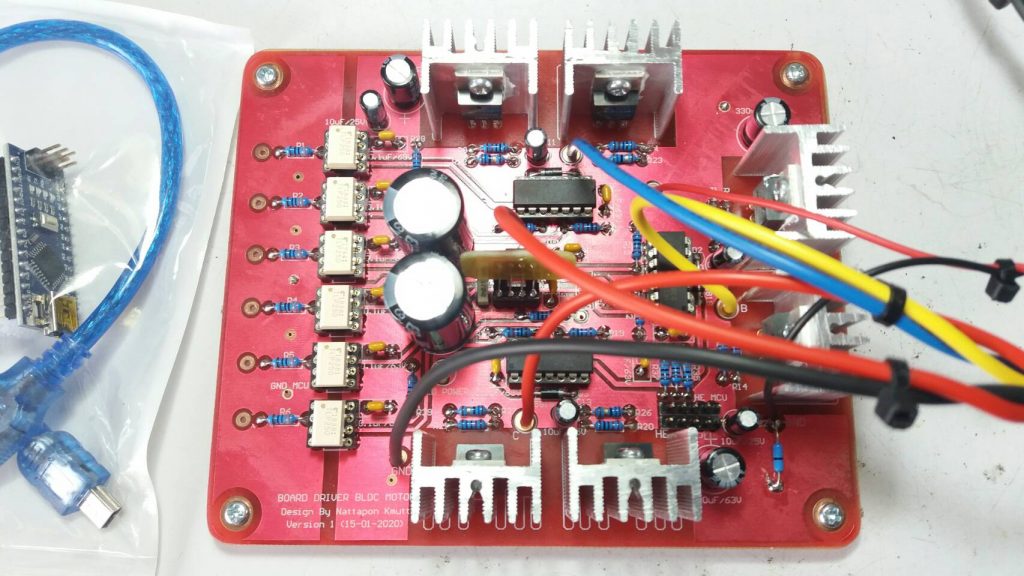

รูปที่ 9 นำบอร์ดต้นแบบต่อร่วกับมอเตอร์และไมโครคอนโทรลเลอร์
Prototype for power driver BLDC motor board

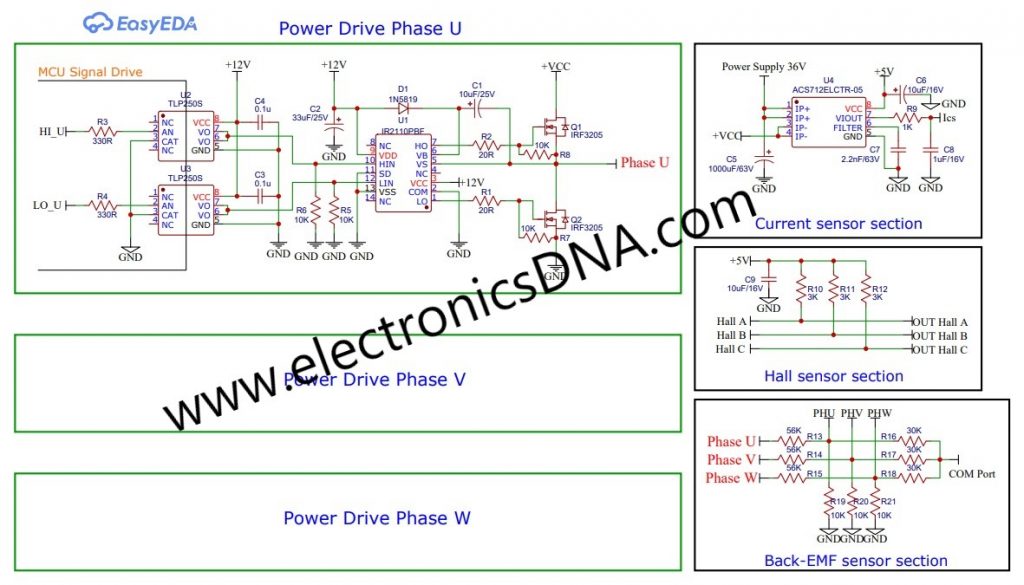

รูปที่ 10 วงจรที่ออกแบบและใช้ในการทดลองกับมอเตอร์

สำหรับรูปที่ 10 วงจรข้างบนจะเห็นว่าตำแหน่ง Power Drive Phase U จะมีวงจรภายใน 1 ส่วน โดยในส่วนของ Power Drive Phase V และ Power Drive Phase W นั้นจะมีวงจรเช่นเดียวกับ Power Drive Phase U และส่วนที่เราจะต้องสังเกตอีก 1 จุดคือกราวด์ของบอร์ดไมโครคอนโทรลเลอร์ (MCU) จะแยกออกจากบอร์ดขับกำลังสำหรับ BLDC Motor ครับ (Update : 6-12-2021)

เมื่อเราประกอบอุปกรณ์ต่างๆ เสร็จแล้วให้เราทดลองจ่ายไฟเลี้ยงให้กับวงจรประมาณ 20-30Vdc ที่ตำแหน่งสายไฟรับไฟเลี้ยง (Power Supply 36V) จากนั้นสังเกตการทำงานจะต้องไม่มีความผิดปกติใดๆ และเช่นเดียวกันที่ตำแหน่งจุดรับไฟเลี้ยงสำหรับชุดขับขาเกตให้กับมอเตอร์ ในส่วนนี้จะจ่ายไฟเลี้ยง (+12V) ใช้ได้ช่วงประมาณ 12-15Vdc เท่านั้น โดยเมื่อมีไฟเลี้ยงแอลอีดีจะแสดงผลให้เราทราบทั้ง 2 ส่วนนี้ ซึ่งหลังจากนี้บอร์ดขับมอเตอร์แบบ BLDC Motor ก็พร้อมที่จะนำไปใช้งานได้แล้วครับ.
