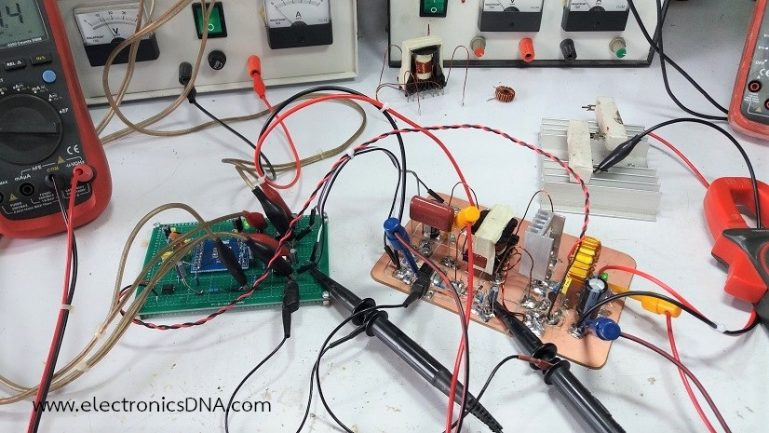

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

โครงงานนี้เป็นการพัฒนาต่อจากการแนะนำไอซีควบคุมการทำงานสวิตชิ่งแบบเรโซแนนท์โหมด (Resonant Mode Controller) ด้วยการนำไอซีมาประยุกต์ใช้กับวงจรสวิตชิ่งฮาฟบริดจ์ คอนเวอร์เตอร์ (Half-Bridge Converter : HB) และสังเกตการทำงานของวงจร โดยโครงงานนี้จะใช้ไอซีควบคุมเบอร์ L6599D ซึ่งเป็นไอซีอีกหนึ่งเบอร์ที่นิยมใช้งานในแหล่งจ่ายสวิตชิ่งโหมดเรโซแนนท์คอนเวอร์เตอร์ และลักษณะการทำงานจะคล้ายกับเบอร์ MC33067P ที่เคยนำเสนอบ้างแล้วครับ

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

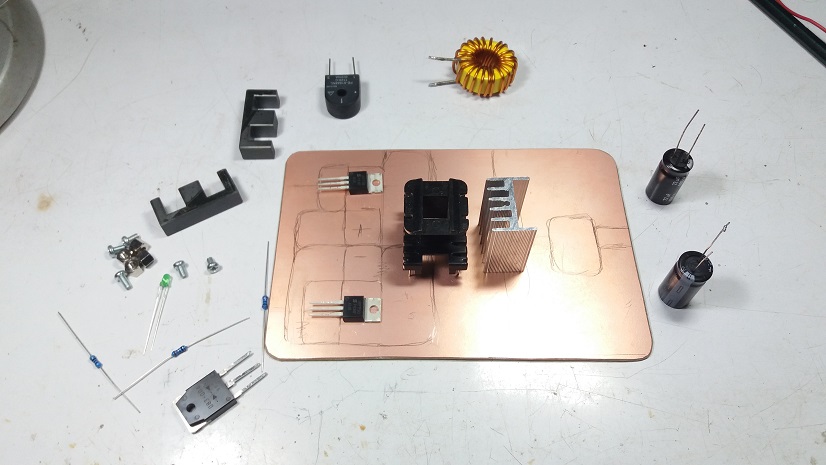

รูปที่ 1 เตรียมอุปกรณ์ต่างๆ สำหรับประกอบโครงงาน
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller
รูปที่ 2 วางตำแหน่งอุปกรณ์และวาดแนวเซาะแผ่นวงจรพิมพ์ (PCB)

รูปที่ 1 และรูปที่ 2 แสดงการเตรียมอุปกรณ์ต่างๆ สำหรับประกอบโครงงาน การวางเลเอาต์ให้กับอุปกรณ์ที่นำมาใช้ร่วมกันบนแผ่นวงจรพิมพ์ (PCB) และการวาดแนวสำหรับเซาะร่องให้เป็นวงจรตามที่ออกแบบ

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

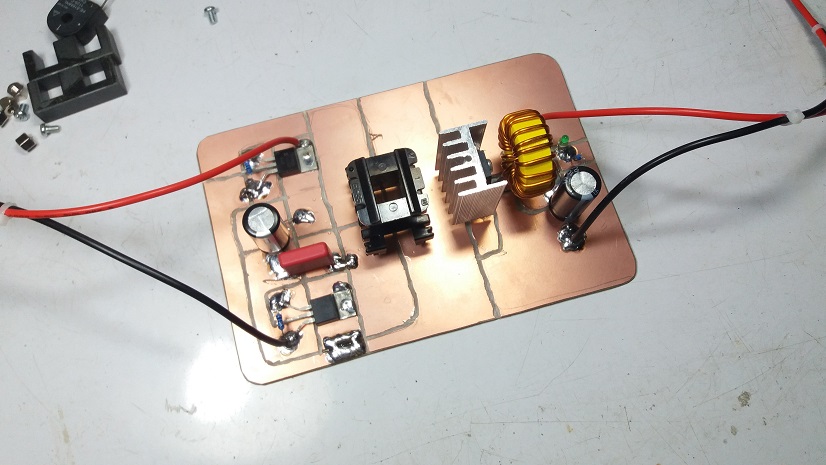

รูปที่ 3 เริ่มประกอบอุปกรณ์บนแผ่นวงจรพิมพ์

รูปที่ 3 แสดงการประกอบอุปกรณ์บางส่วนบนแผ่นวงจรพิมพ์ (PCB) ซึ่งในส่วนของเพาเวอร์มอสเฟตทั้ง 2 ตัวไม่ต้องใช้ฮีตซิ้งและสามารถบัดกรีแผ่นวงจรพิมพ์ได้เลย จากนั้นต่อสายไฟเพื่อรับไฟเลี้ยงอินพุตและสายไฟเอาต์พุตสำหรับจ่ายกำลังไฟฟ้าให้กับโหลด

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

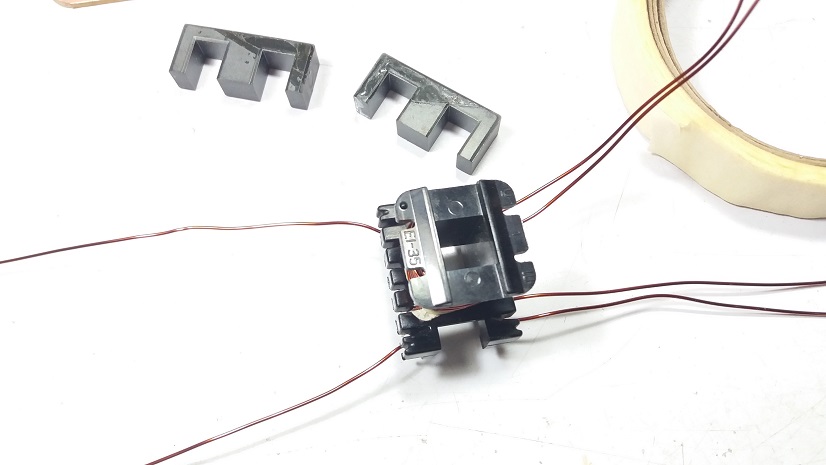

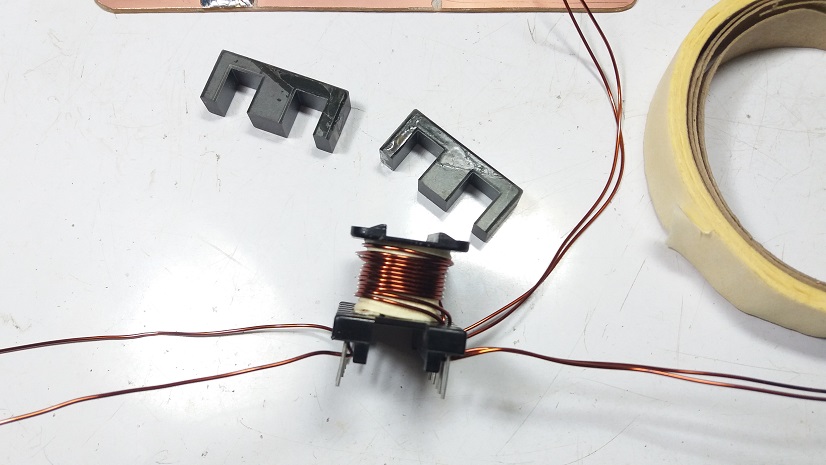

รูปที่ 4 ลักษณะการพันหม้อแปลงสวิตชิ่ง (รูปด้านข้าง)
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller
รูปที่ 5 ลักษณะการพันหม้อแปลงสวิตชิ่ง (รูปด้านบน)

สำหรับรูปที่ 4 และรูปที่ 5 แสดงตัวหม้อแปลงสวิตชิ่งที่นำมาใช้ในโครงงานแบบ EE-35 และใช้ลวดทองแดงเบอร์ 21SWG พันขดลวดปฐมภูม (Primary winding) จำนวน 16 รอบและขดลวดทุติยภูมิ (Secondary winding) จำนวน 6 รอบแบบคู่ โดยระหว่างขดลวดปฐมภูมิและทุติยภูมิจะพันเทปคั่นประมาณ 3-4 รอบ จากนั้นพันเทปรอบแกนหม้อแปลงโดยไม่ต้องเว้นช่องอากาศ (Air gap) ประมาณ 4-5 รอบก็ใช้ได้

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

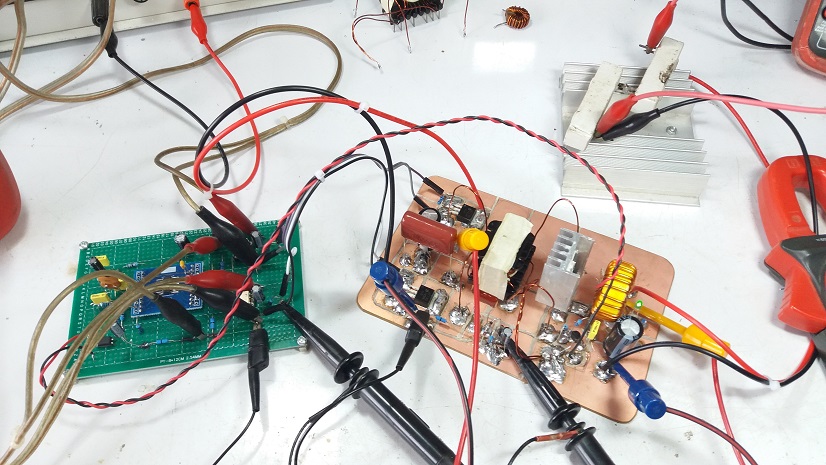

รูปที่ 6 การเชื่อมต่อระหว่างบอร์ดควบคุมและบอร์ดขับกำลังเข้าด้วยกัน

ในรูปที่ 6 เป็นการเชื่อมกันระหว่างบอร์ดควบคุมและบอร์ดขับกำลังโดยใช้สายไฟขนาดเล็ก ซึ่งส่วนใหญ่จะเป็นสายสัญญาณต่างๆ เช่น สัญญาณพัลซ์วิดธ์มอดูเลตชั่นสำหรับเพาเวอร์มอสเฟตและสัญญาณป้อนกลับสำหรับควบคุมแรงดันเอาต์พุตให้คงที่ เป็นต้น

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

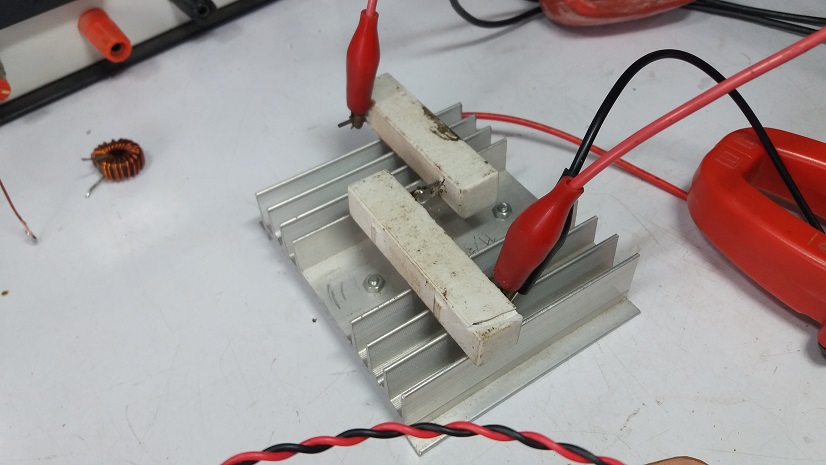

รูปที่ 7 ตัวต้านทานโหลดทดสอบขนาด 10 โอห์ม 20 วัตต์ 2 ตัว
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

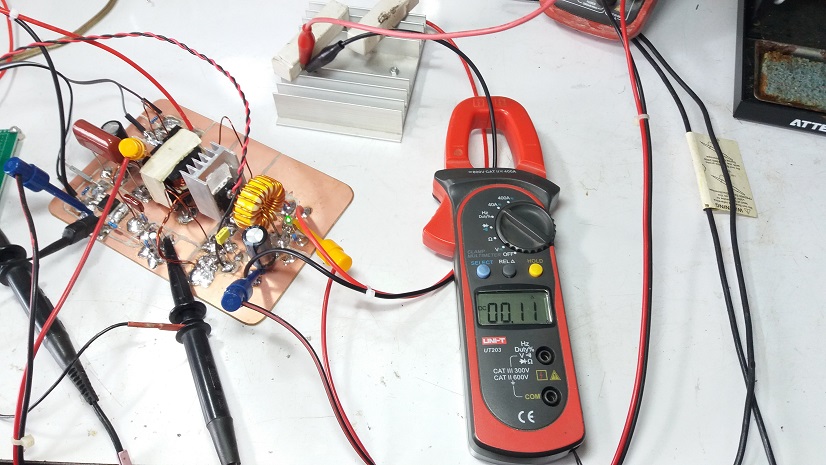

รูปที่ 8 การวัดกระแสเอาต์พุตด้วยแคล้มมิเตอร์
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

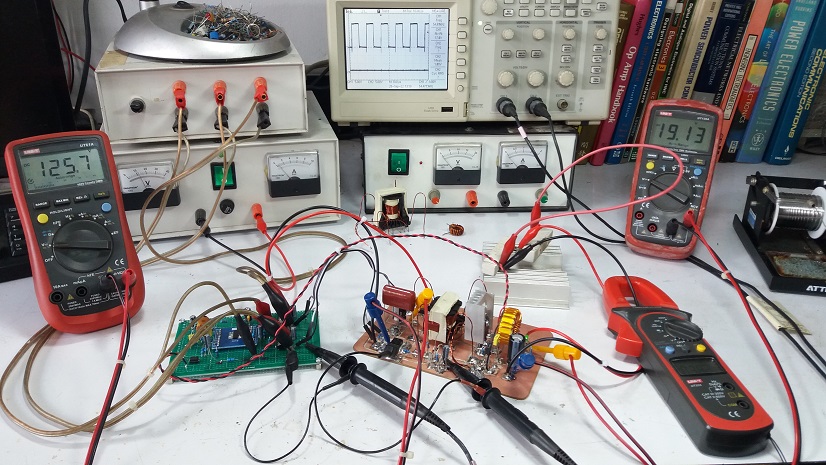

รูปที่ 9 การเตรียมเครื่องมือและอุปกรณ์ในการทดลอง
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

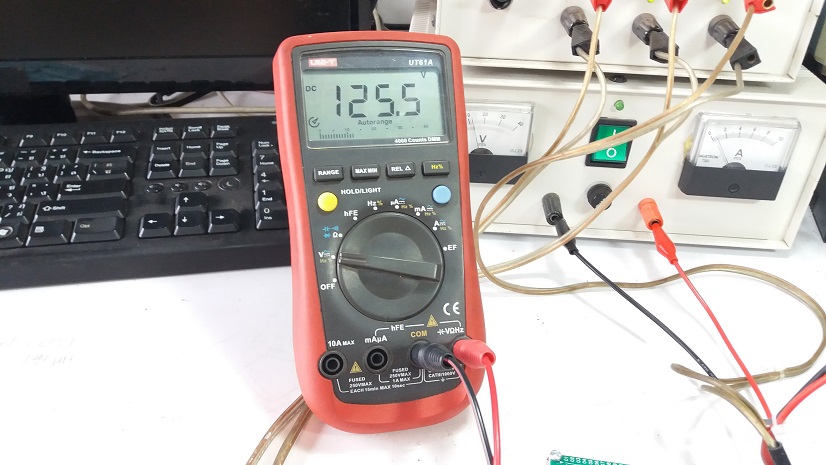

รูปที่ 10 ค่าแรงดันอินพุตที่ใช้ในการทดลองประมาณ 125V
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

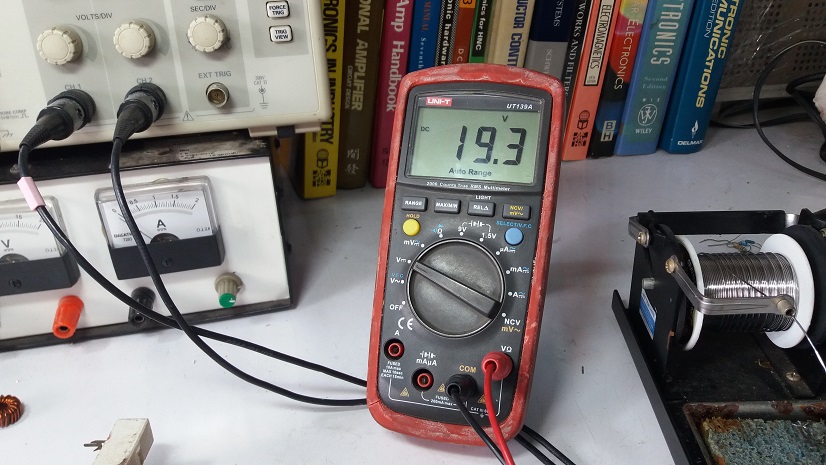

รูปที่ 11 กำหนดค่าแรงดันเอาต์พุตไว้ที่ประมาณ 19VDC

รูปที่ 7 ถึงรูปที่ 11 เป็นการเตรียมเครื่องมือและอุปกรณ์ต่างในการทดลอง รวมทั้งการกำหนดค่าแรงดันอินพุตและเอาต์พุตของการทดลอง การวัดค่ากระแสเอาต์พุต รวมถึงโหลดตัวต้านทานสำหรับการทดสอบการทำงาน

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

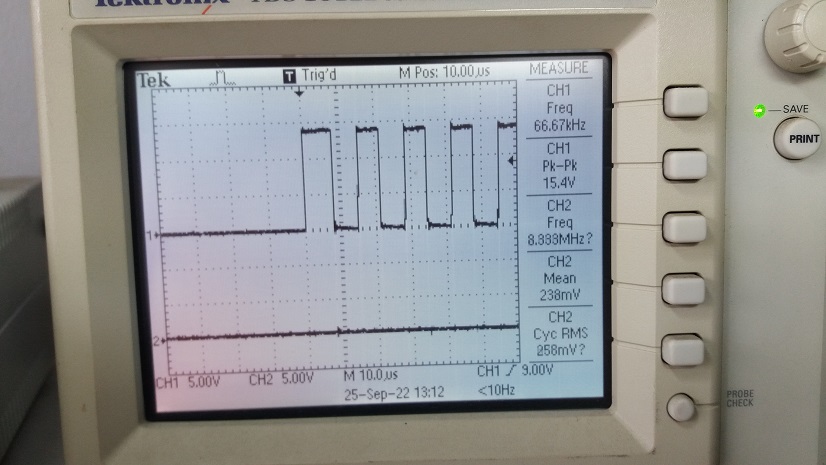

รูปที่ 12 สัญญาณขับขาเกต (CH1 Low side) ในขณะวงจรอยู่ในสถานะสแตนบาย

รูปที่ 12 เป็นการวัดสัญญาณในขณะวงจรสแตนบาย โดยสัญญาณวัดที่ขาขับเกต (CH1) ซึ่งจะวัดที่ตำแหน่ง Low side ของเพาเวอร์มอสเฟต จากการสังเกตจะเห็นว่าสัญญาณพัลซ์จะไม่ต่อเนื่อง ทั้งนี้เกิดขึ้นจากแรงดันที่เอาต์พุตอยู่ในระดับค่าที่กำหนด

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

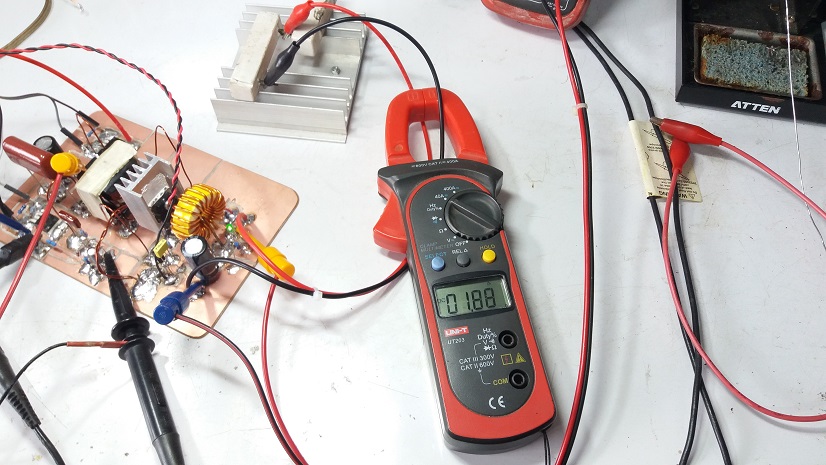

รูปที่ 13 การทดลองที่ 1 ให้วงจรจ่ายกระแสโหลดที่ 1.88A
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

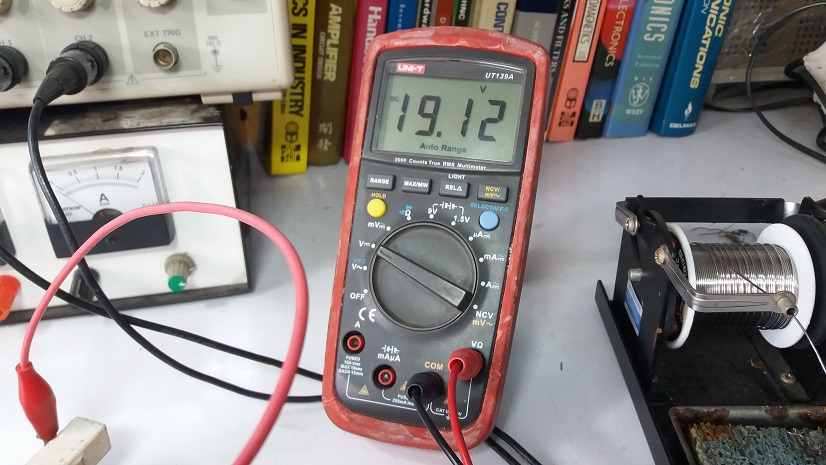

รูปที่ 14 การทดลองที่ 1 ค่าแรงดันเอาต์พุตเมื่อวงจรจ่ายกระแสโหลดที่ 1.88A
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

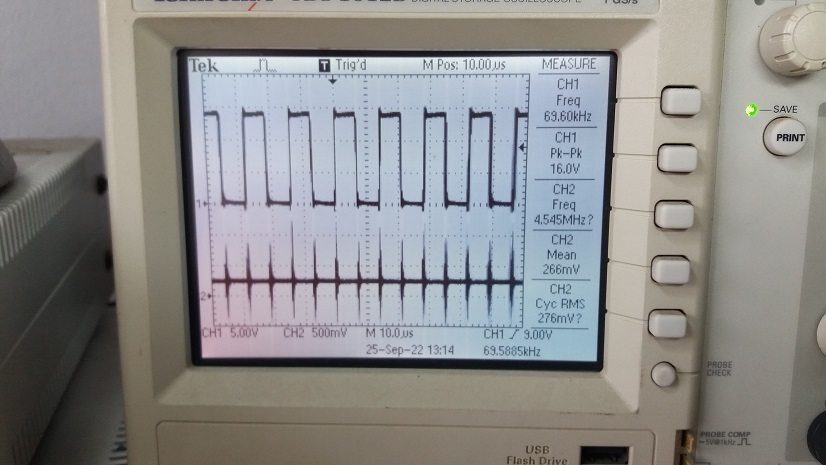

รูปที่ 15 การทดลองที่ 1 สัญญาณพัลซ์วิดธ์มอดูเลตที่ตอบสนองกระแสโหลด 1.88A ที่ความถี่ 69.6kHz

ในรูปที่ 13 ถึงรูปที่ 15 เป็นการทดลองที่ 1 โดยจะให้วงจรจ่ายกระแสโหลดที่ 1.88A แรงดันเอาต์พุต 19.12V หรือประมาณ 35 วัตต์ (ต่อเนื่อง) โดยค่าแรงดันเอาต์พุตลดลง 0.18V และความถี่สวิตชิ่งจะคงที่ที่ 69.60kHz

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

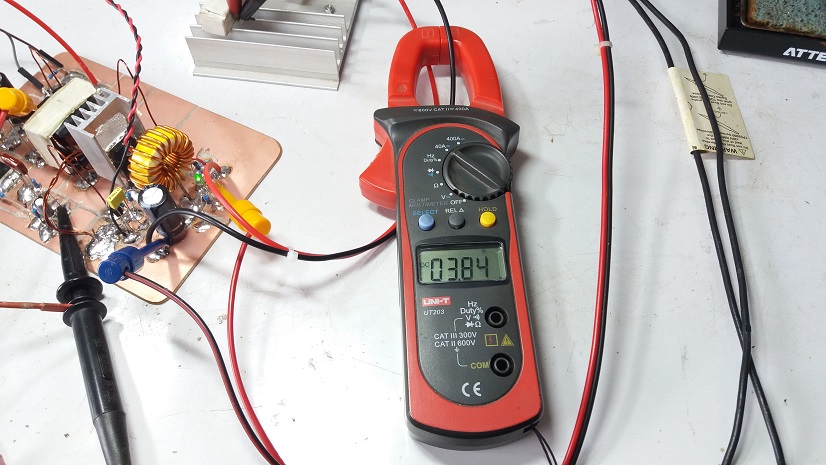

รูปที่ 16 การทดลองที่ 2 ให้วงจรจ่ายกระแสโหลดที่ 3.84A
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

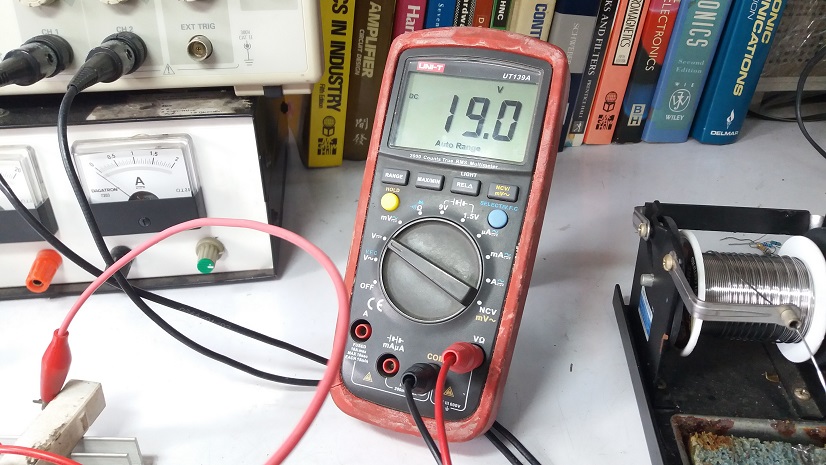

รูปที่ 17 การทดลองที่ 2 ค่าแรงดันเอาต์พุตเมื่อวงจรจ่ายกระแสโหลดที่ 3.84A
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

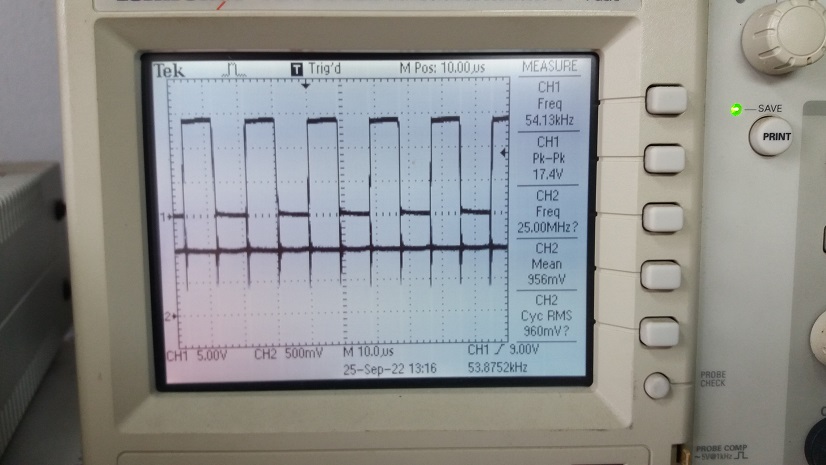

รูปที่ 18 การทดลองที่ 2 สัญญาณพัลซ์วิดธ์มอดูเลตที่ตอบสนองกระแสโหลด 3.84A ที่ความถี่ 54.13kHz

รูปที่ 16 ถึงรูปที่ 18 เป็นการทดลองที่ 2 จะมีลักษณะเดียวกับการทดลองที่ 1 โดยจะเพิ่มกระแสโหลดที่ 3.84A แรงดันเอาต์พุต 19.0V หรือประมาณ 72 วัตต์ (ต่อเนื่อง) โดยค่าแรงดันเอาต์พุตลดลง 0.3V และสังเกตความถี่สวิตชิ่งลดลงมาที่ 54.13kHz

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

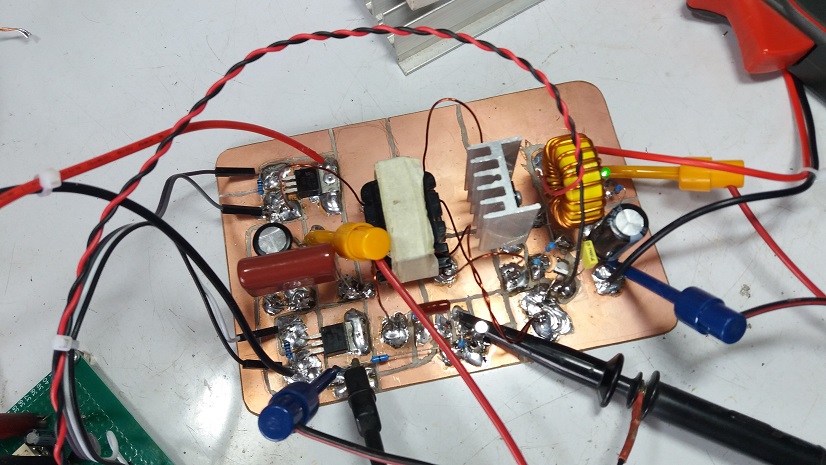

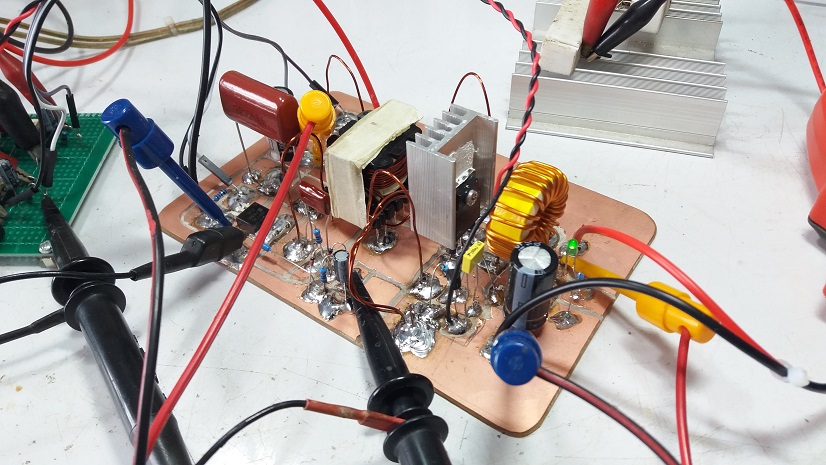

รูปที่ 19 ลักษณะของบอร์ดขับกำลังฮาร์ฟบริดจ์ คอนเวอร์เตอร์ (1)
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller
รูปที่ 20 ลักษณะของบอร์ดขับกำลังฮาร์ฟบริดจ์ คอนเวอร์เตอร์ (2)

รูปที่ 19 และรูปที่ 20 แสดงตัวบอร์ดต้นแบบของโครงงานที่สร้างขึ้นแบบง่าย โดยจะแสดงให้เห็นในมุมภาพต่างๆ ซึ่งจะสังเกตเห็นว่าในบอร์ดจะใช้ฮีตซิ้ง 1 ชิ้น สำหรับไดโอดเร็กติไฟเออร์เอาต์พุต

Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

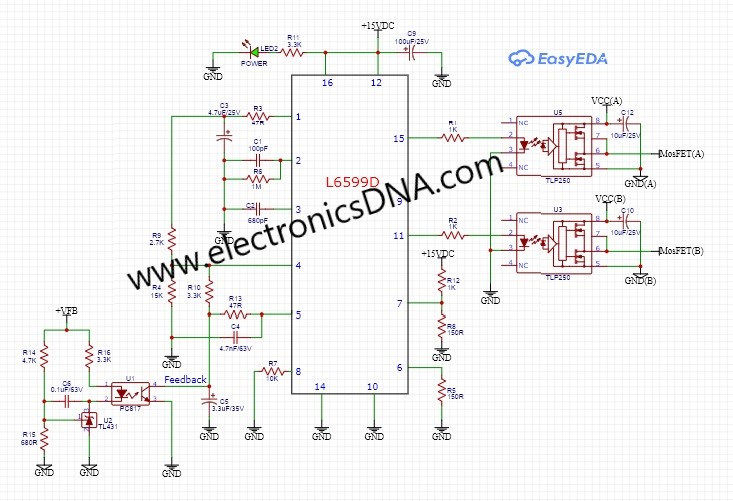

รูปที่ 21 วงจรที่ใช้ทดลองโครงงาน (ส่วนของวงจรภาคควบคุม)
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

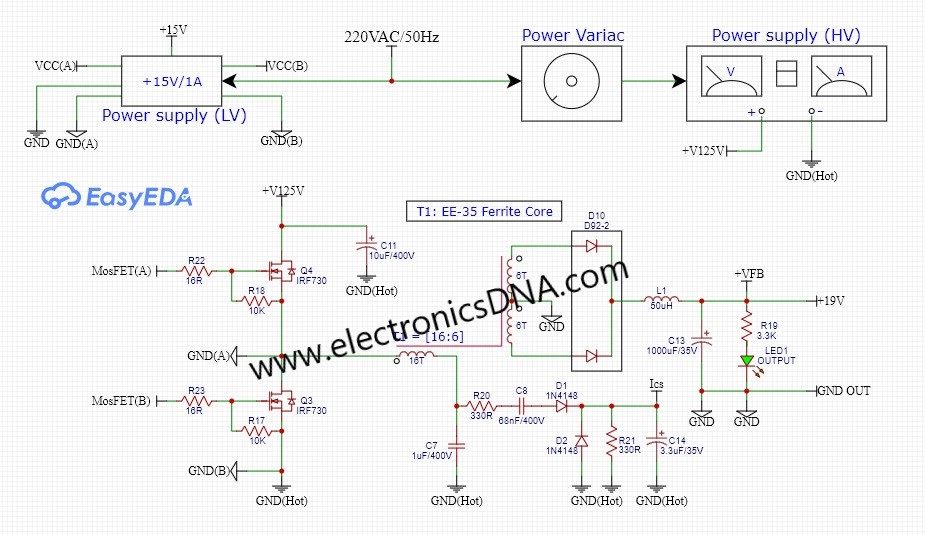

รูปที่ 22 วงจรที่ใช้ทดลองโครงงาน (ส่วนของวงจรภาคกำลัง)
Mini Half-Bridge Converter Topology by using L6599D Resonant Mode Controller

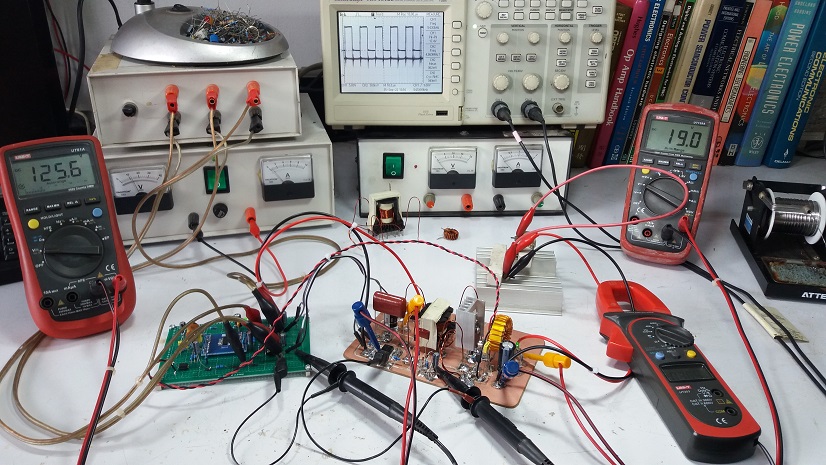

รูปที่ 23 แสดงลักษณะของการทดลองโครงงาน

สำหรับจากที่ได้ทำการทดลองโครงงานนี้สังเกตได้ว่า การทำงานของไอซีตัวนี้ให้ประสิทธิการภาพการทำงานของวงจรสวิตชิ่งแบบฮาฟบริดจ์ คอนเวอร์เตอร์ที่ดีอีกหนึ่งตัว และสามารถหาข้อมูลเกี่ยวกับการนำไอซีเบอร์นี้ไปใช้งานในรูปแบบต่างๆ ตามที่ต้องการ รวมทั้งการพัฒนาวงจรใหม่ให้สามารถทำงานเป็นไปที่กำหนดและในส่วนท้ายนี้จะเป็นลิ้งเว็บไซต์ข้อมูลของตัวไอซี ซึ่งน่าจะช่วยให้ผู้อ่านได้ใช้เป็นข้อมูลในเบื้องต้นสำหรับศึกษาครับ.
