Easy Blynk Application Control by NodeMCU ESP32 Devkit

บทความนี้เป็นการนำเสนอเกี่ยวกับการใช้แอพพลิเคชั่น Blynk ร่วมกับ NodeMCU ESP32 Devkit สำหรับควบคุมการทำงานอุปกรณ์หรือเครื่องใช้ไฟฟ้าผ่านอินเตอร์เน็ต โดยเราสามารถส่งค่าในลักษณะของจำนวนตัวเลขหรือในลักษณะลอจิกก็ได้ โดยในที่นี้จะขอแนะนำเบื้องต้นด้วยการให้ NodeMCU ESP32 Devkit รับค่าควบคุมจากแอพพลิเคชั่น Blynk มาแสดงผลและสามารถส่งค่ากลับมายังแอพพลิเคชั่น Blynk ได้ก่อนนะครับ

สำหรับแอพพลิเคชั่น Blynk นั้น เราสามารถติดตั้งได้ทั้งบนโทรศัพท์มือถือและการติดตั้งบนคอมพิวเตอร์ทั่วไป โดยการติดตั้งบนคอมพิวเตอร์ทั่วไปนั้น จะต้องมีโปรแกรมจำลองการทำงานระบบปฎิบัติการแอนดรอยด์ (Android) เพิ่มครับ เช่น NOX หรือ Bulestacks เป็นต้น และสามารถใช้ได้ทั้งระบบปฎิบัติการแอนดรอยด์ (Android) และ iOS ครับ

Easy Blynk Application Control by NodeMCU ESP32 Devkit

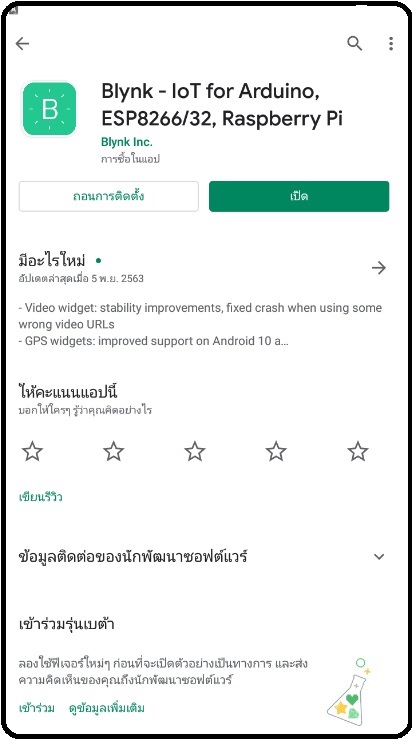

รูปแสดงลักษณะของแอพพลิเคชั่น Blynk ใน Play Store
Easy Blynk Application Control by NodeMCU ESP32 Devkit

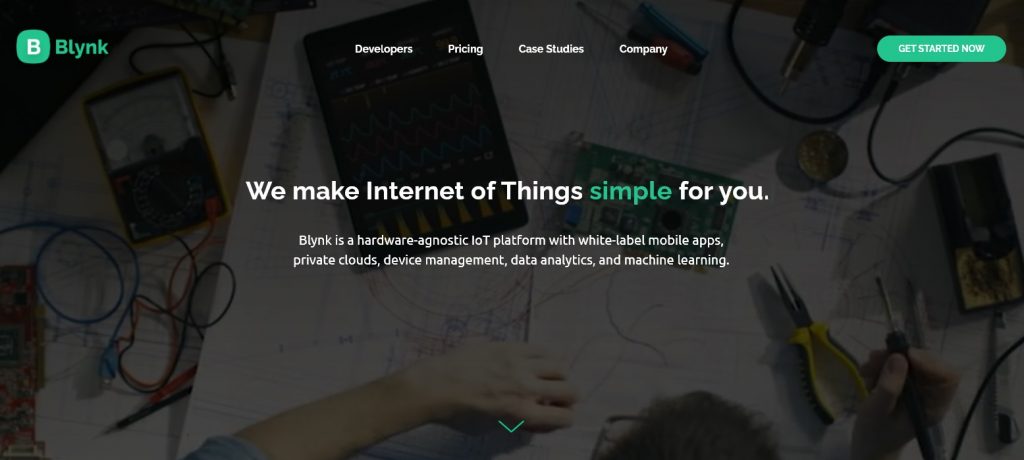

รูปแสดงเว็บไซต์ของแอพพลิเคชั่น Blynk (https://blynk.io/)
Easy Blynk Application Control by NodeMCU ESP32 Devkit
ลักษณะของ Arduino IDE และลิ้งสำหรับ blynk-library (คลิกที่รูปได้เลยครับ)

สำหรับบทความนี้จะแบ่งองค์ประกอบการทำงานเป็น 2 ส่วนคือ ส่วนแรก แอพพลิเคชั่น Blynk และส่วนของ NodeMCU ESP32 Devkit โดยจะขอธิบายในส่วนของแอพพลิเคชั่น Blynk ก่อนคือ เมื่อเราให้เราติดตั้งแอพพลิเคชั่น Blynk ได้เลย ซึ่งเมื่อเราติดตั้งแล้วจะเข้ามาสู่หน้าสมัครสมาชิกดังรูปข้างล่าง

Easy Blynk Application Control by NodeMCU ESP32 Devkit

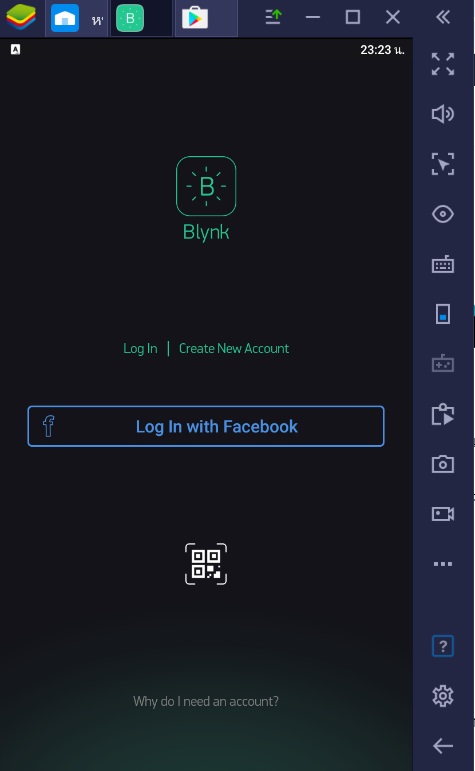

การติดตั้งแอพพลิเคชั่น Blynk และเข้ามาสู่หน้าสมัครสมาชิก
Easy Blynk Application Control by NodeMCU ESP32 Devkit

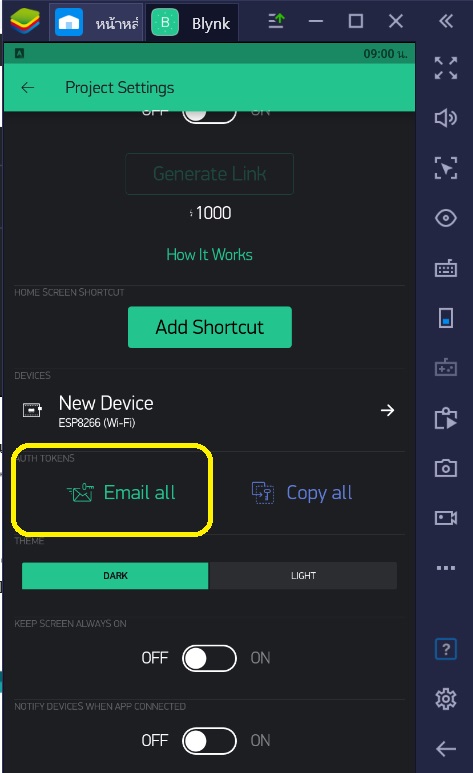

การขอค่ารหัสการใช้งานแอพพลิเคชั่น Blynk โดยรหัส (Token) นี้จะส่งมายังอีเมลย์ที่เราสมัครและใช้ในการโปรแกรมให้กับ ESP32 Dev

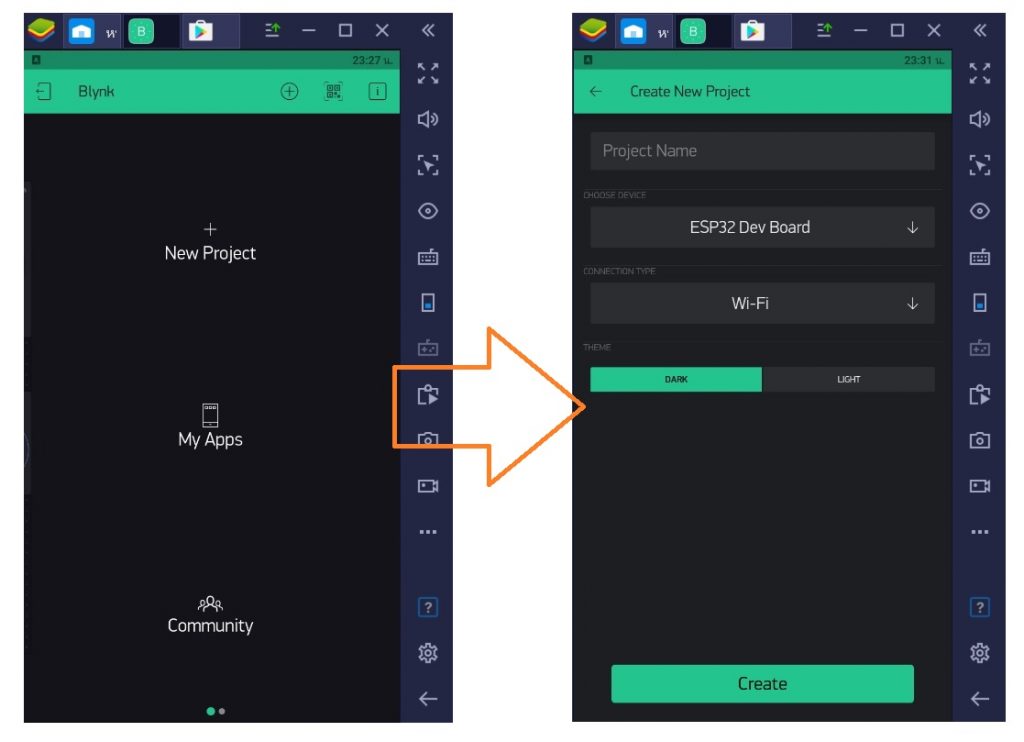

จากนั้นเมื่อเราสมัครสมาชิกแล้วก็จะเข้ามาสู่หน้าสร้างโปรเจกใหม่ ให้เราตั้งชื่อโปรเจกตามที่ต้องการได้เลย รวมทั้งกำหนดเลือกบอร์ด ESP32 Dev การเชื่อมต่อด้วย Wi-Fi และธีมของการแสดงผลตามรูปข้างล่าง

Easy Blynk Application Control by NodeMCU ESP32 Devkit

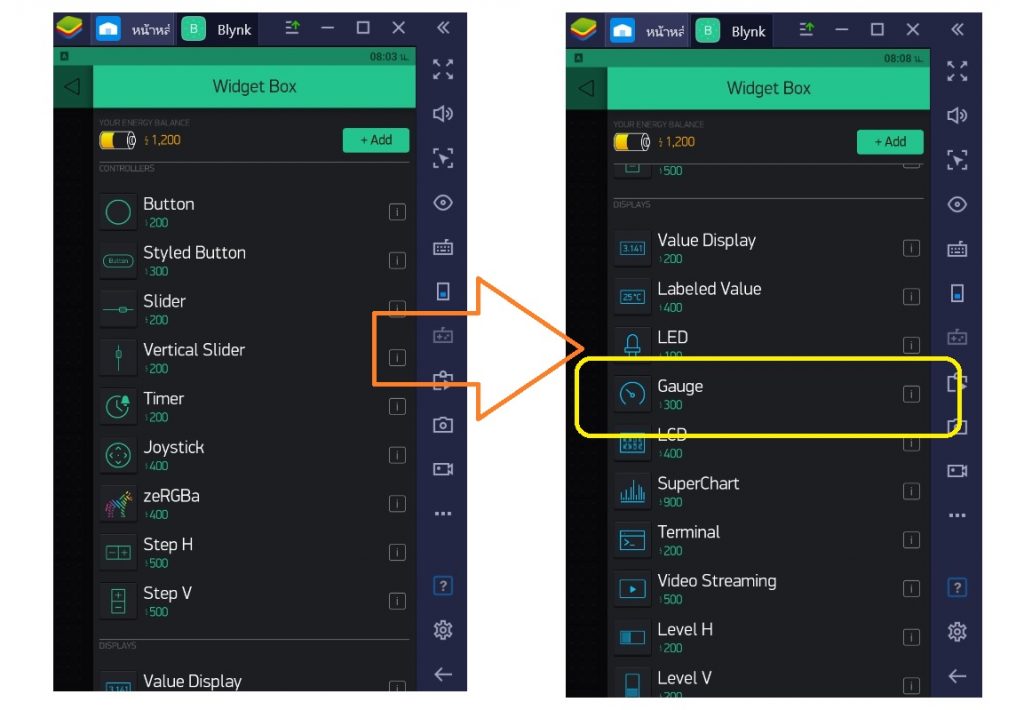

เมื่อเรากำหนดค่าต่างๆ เสร็จแล้วจากนั้นจะมีหน้าต่างให้เราเลือกใช้งานวิดเจด (Widget) โดยเราจะเลือกวิดเจด Gauge จำนวน 2 ชิ้นก่อนด้วยการคลิกและลากวางดังรูป

Easy Blynk Application Control by NodeMCU ESP32 Devkit
Easy Blynk Application Control by NodeMCU ESP32 Devkit

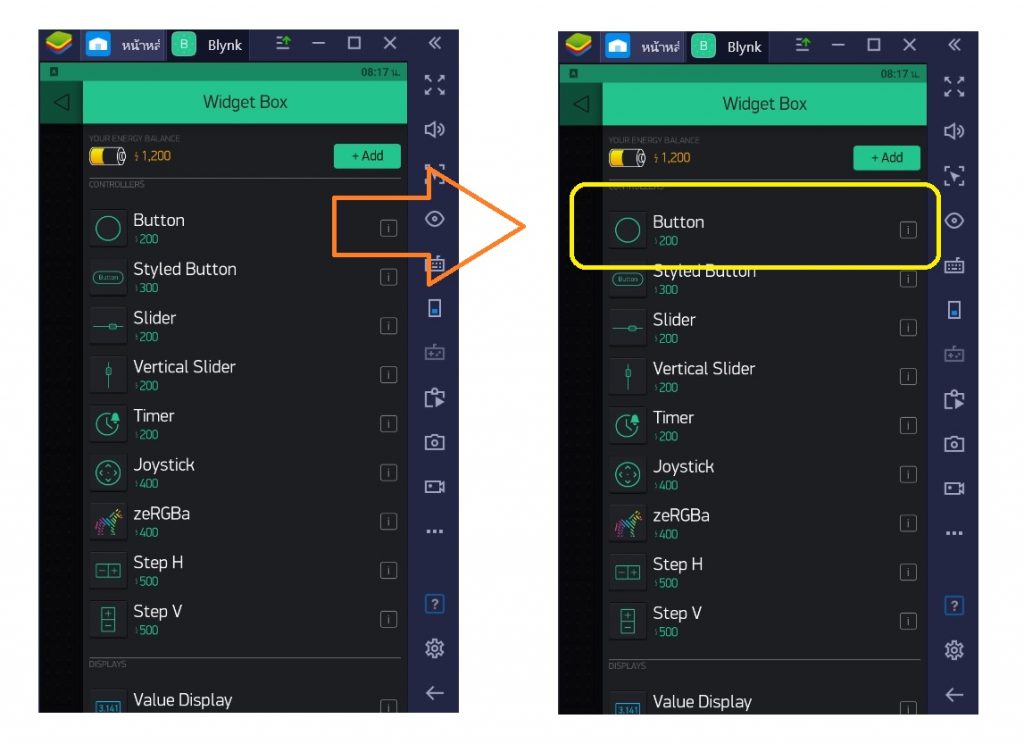

ในรูปถัดมาลักษณะเดียวกันให้เราเลือกวิดเจด Button มาใช้งาน 1 ตัว แล้วลากมาวางที่ด้านหน้าปรับแต่งการวางวิดเจดให้เรียบร้อยครับ

Easy Blynk Application Control by NodeMCU ESP32 Devkit

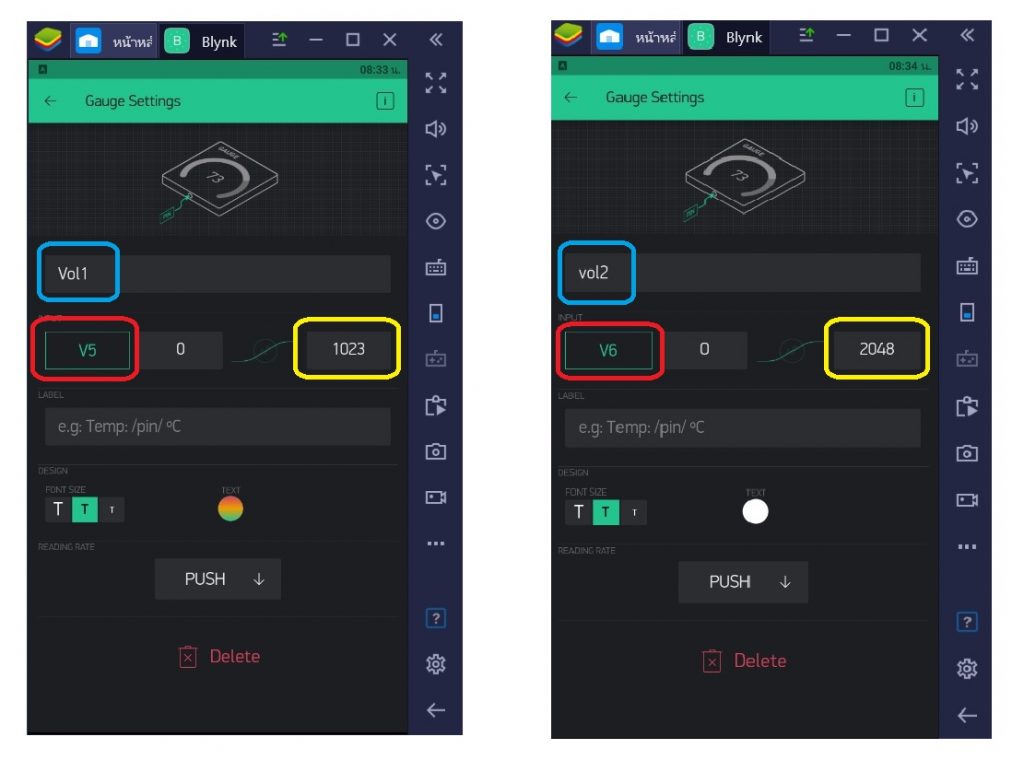

จากนั้นให้เราคลิกเลือกวิดเจด Gauge ทีละตัวแล้วกำหนดค่าตามรูปข้างล่างในกรอบสีฟ้า สีแดง และสีเหลืองตามลำดับ ซึ่งทั้ง 2 วิดเจดจะมีค่าคล้ายกัน

Easy Blynk Application Control by NodeMCU ESP32 Devkit
วิดเจด Gauge ทีละตัวแล้วกำหนดค่า

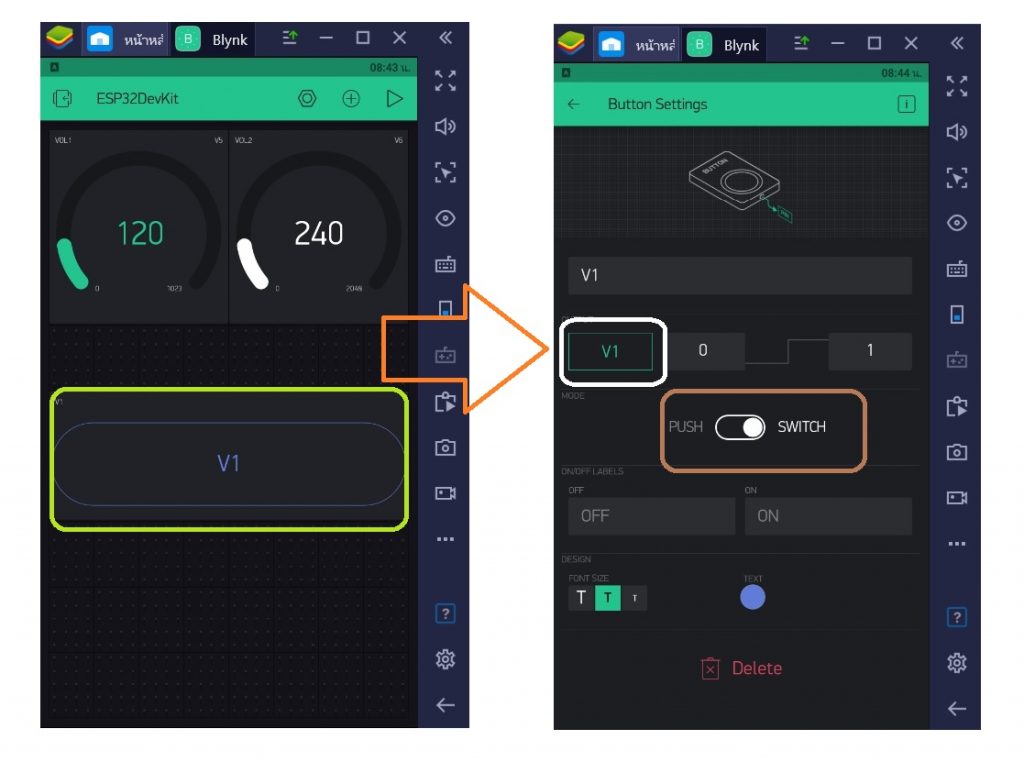

ต่อมาให้เราคลิกเลือกวิดเจด Button แล้วกำหนดค่าตามรูปข้างล่าง

Easy Blynk Application Control by NodeMCU ESP32 Devkit
วิดเจด Button และการกำหนดค่า
Easy Blynk Application Control by NodeMCU ESP32 Devkit

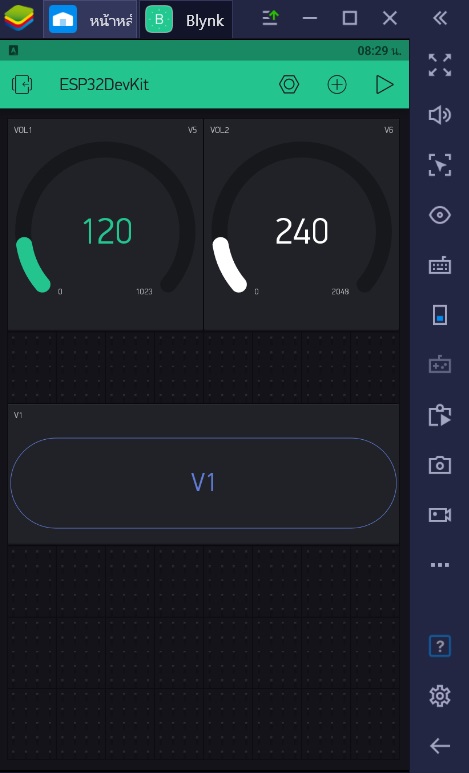

จากรูปข้างบนเมื่อเรากำหนดค่าต่างๆ ให้กับวิดเจดแล้ว และให้เราทดลองกดที่ปุ่ม Play (เป็นปุ่มสามเหลี่ยมที่มุมขวาบน) ซึ่งการ Play นี้ก็พร้อมที่จะให้แอพพลิเคชั่น Blynk พร้อมใช้งานแล้ว

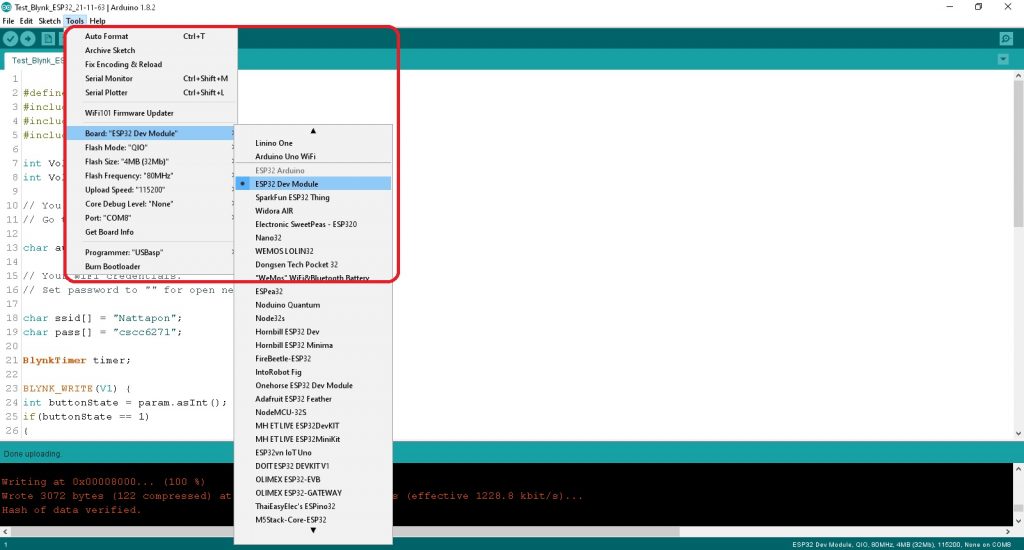

เมื่อเราทำในส่วนของแอพพลิเคชั่น Blynk แล้วจากนั้น เราจะมาทำในส่วนของ NodeMCU ESP32 Devkit กันต่อดังนี้ เมื่อเราติดตั้งโปรแกรม Arduino IDE ให้เราติดตั้งในส่วนของ Blynk-library ซึ่งเมื่อเราติดตั้งแล้วเราจะเห็นส่วนของการแสดงผลของ NodeMCU ESP32 Devkit ดังในรูปข้างล่าง

Easy Blynk Application Control by NodeMCU ESP32 Devkit

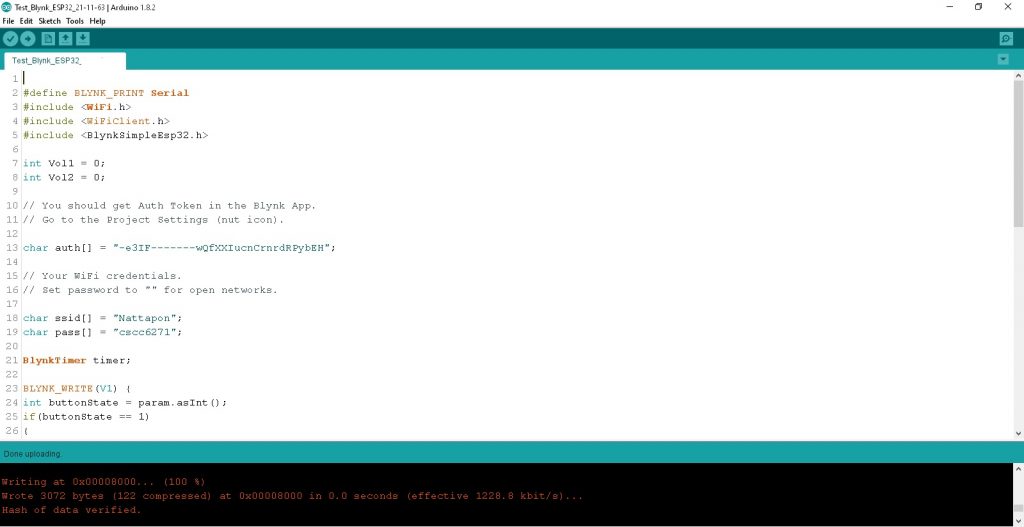

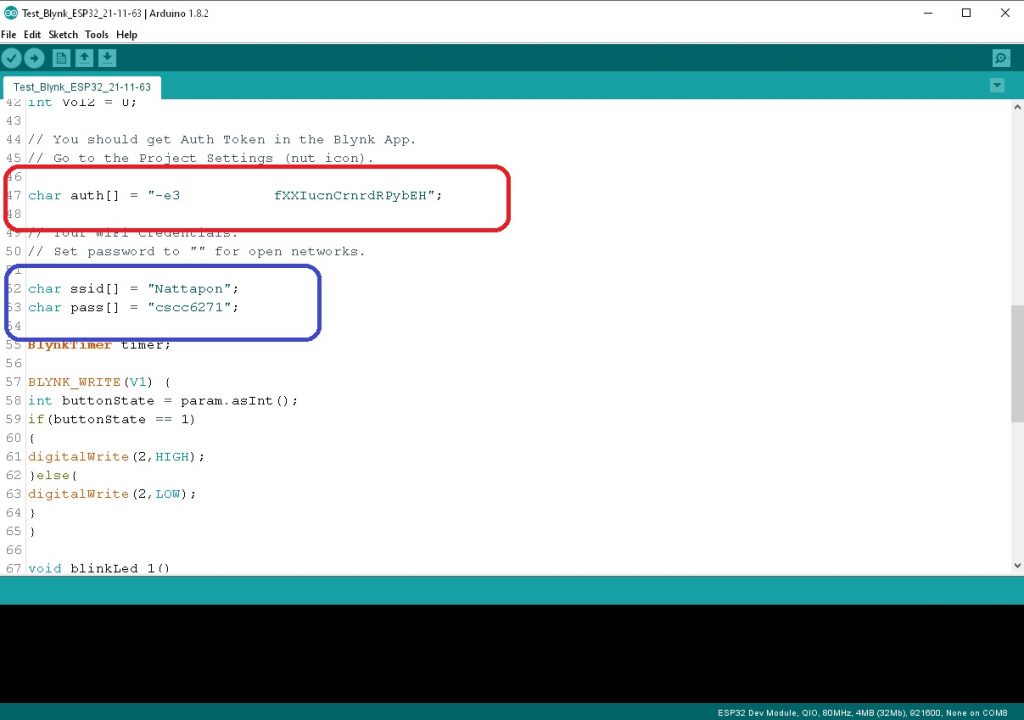

เมื่อเรานำ NodeMCU ESP32 Devkit มาเชื่อมต่อเข้ากับคอมพิวเตอร์ของเรา เราก็จะเห็นพอร์ต COMx แสดงผลให้เราทราบด้วย (จากในรูปข้างบนจะเป็น Ports : COM8) ซึ่งก็หมายความว่าเราสามารถโปรแกรมคำสั่งต่างๆ ไปยัง NodeMCU ESP32 Devkit ได้แล้ว โดยคำสั่งโปรแกรมนั้นจะแสดงข้างล่างนี้ (ตัวอย่างโค้ดโปรแกรม) ก็จะทำให้เราสามารถใช้งานได้แล้ว ซึ่งก่อนที่เราจะโปรแกรมนั้นให้เราแก้ไขรหัส (Token) และรหัส Wi-Fi ที่เราต้องการเชื่อมต่ออีกครั้งดังในรูปกรอบสีแดงและสีน้ำเงินตามลำดับ

Easy Blynk Application Control by NodeMCU ESP32 Devkit

ตัวอย่างโค้ดโปรแกรม

#define BLYNK_PRINT Serial
#include  <WiFi.h>
#include  <WiFiClient.h>
#include  <BlynkSimpleEsp32.h>

int Vol1 = 0;
int Vol2 = 0;
// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "-e3IF-------wQfXXIucnCrnrdRPybEH";
// Your WiFi credentials.
// Set password to "" for open networks.
char ssid[] = "Nattapon";
char pass[] = "cscc6271";

BlynkTimer timer;

BLYNK_WRITE(V1) {
int buttonState = param.asInt();
if(buttonState == 1)
{
digitalWrite(2,HIGH);
}else{
digitalWrite(2,LOW);
}
}
void blinkLed_1()
{
Vol1 = (Vol1+1);
Vol2 = (Vol2+2);
Blynk.virtualWrite(V5, Vol1);
Blynk.virtualWrite(V6, Vol2);
if (Vol1>1023) {
Vol1 = 0;
Vol2 = 0;
}
}
void setup()
{
Serial.begin(115200);
Blynk.begin(auth,ssid,pass);
pinMode(2,OUTPUT);
timer.setInterval(500L, blinkLed_1);
}
void loop()
{
Blynk.run();
timer.run();
}

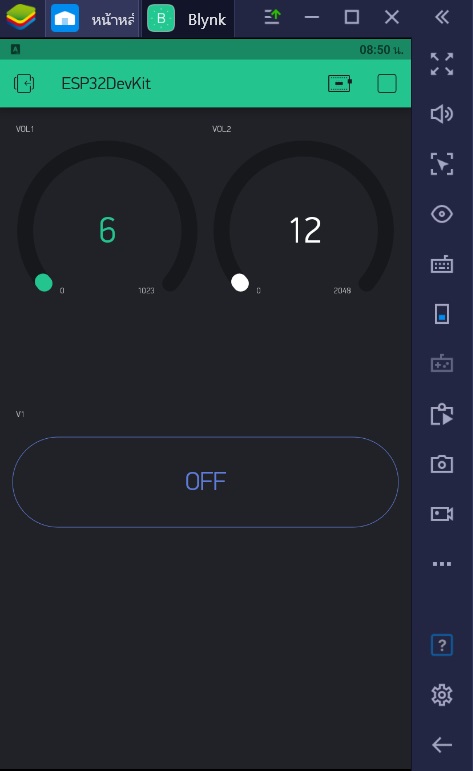

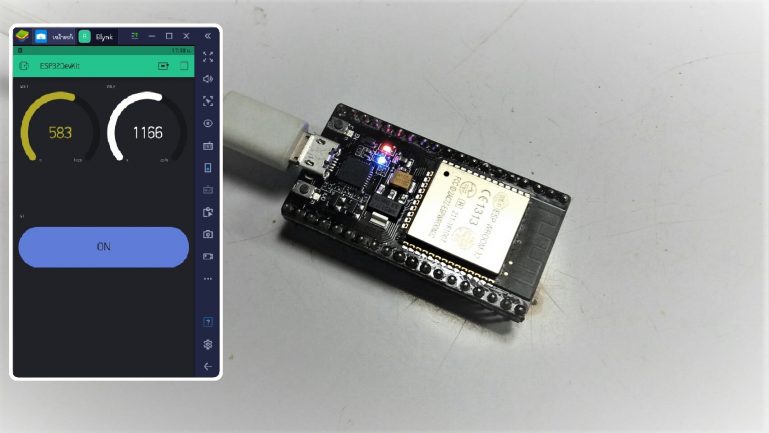

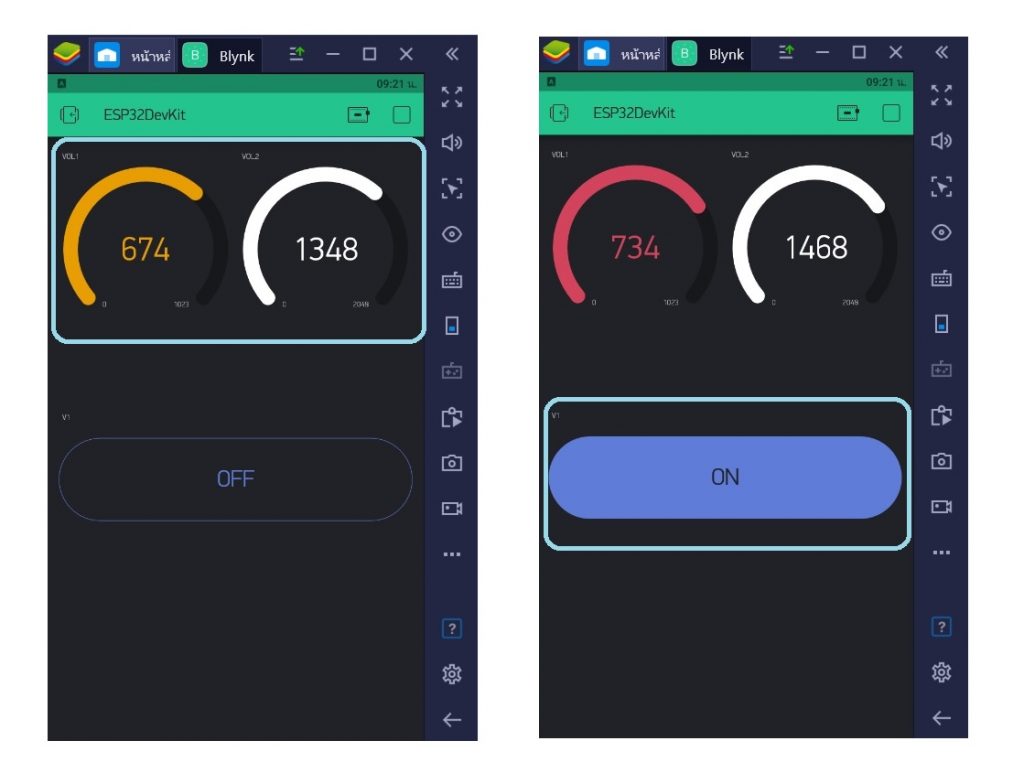

เมื่อเราโปรแกรมคำสั่งให้กับบอร์ด NodeMCU ESP32 Devkit เสร็จแล้วให้เราสังเกตการแสดงผลที่ Gauge ทั้ง 2 ส่วนจะมีการเพิ่มจำนวนตามลำดับ (ดังรูปแสดงด้านล่างขวามือ) และที่วิดเจด Button ให้เราทดลองกดแล้วสังเกต LED บน NodeMCU ESP32 Devkit จะเปิด/ปิด ตามที่เราทดลองทันที (ดังรูปแสดงด้านล่างซ้ายมือ)

Easy Blynk Application Control by NodeMCU ESP32 Devkit

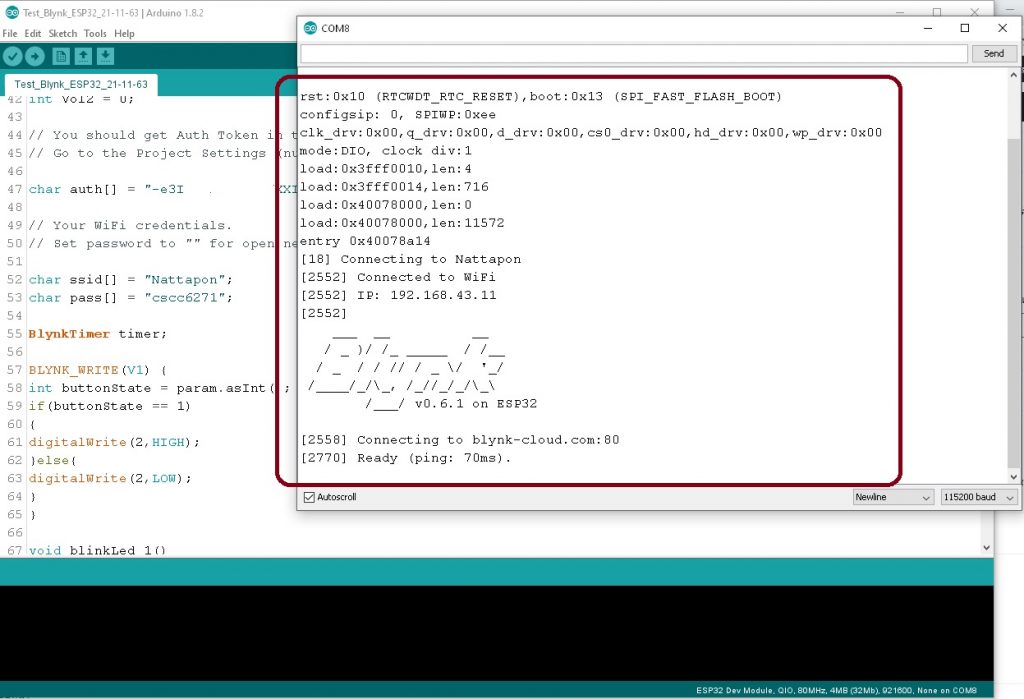

การเชื่อมต่อระหว่าง Wi-Fi และบอร์ด NodeMCU ESP32 Devkit เราสามารถสังเกตได้จาก Serial Monitor ของโปรแกรม Arduino IED
Easy Blynk Application Control by NodeMCU ESP32 Devkit

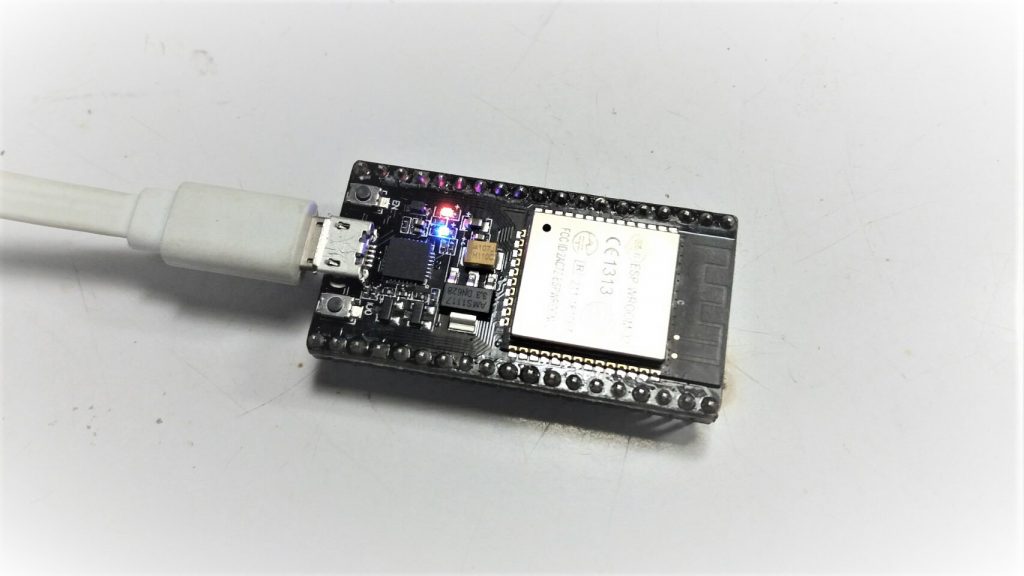

ในรูปข้างล่างจะเป็นลักษณะของผลการทดลองให้ LED ติดและดับ สำหรับทดลองการทำงานเบื้องต้นในการควบคุมผ่านวิดเจด Button

Easy Blynk Application Control by NodeMCU ESP32 Devkit

สำหรับบทความที่นำเสนอนี้ คงพอจะเป็นแนวทางให้เราสามารถใช้งาน NodeMCU ESP32 Devkit ร่วมกับแอพพลิเคชั่น Blynk ได้ง่ายขึ้น ซึ่งในบทความจะให้เราสามารถส่งค่าจาก NodeMCU ESP32 Devkit ไปแสดงผลยังแอพพลิเคชั่น Blynk ได้ และให้แอพพลิเคชั่น Blynk ส่งค่ามายัง NodeMCU ESP32 Devkit เพื่อไปควบคุมปลายทางได้ ในส่วนของการควบคุมรูปแบบต่างๆ ท่านสามารถอ่านรายละเอียดเพิ่มเติมโดยเข้าไปได้ตามลิ้งก์อ้างอิงข้างล่างนี้นะครับ

Reference

  1. https://blynk.io/
  2. https://community.blynk.cc/
  3. https://github.com/blynkkk/blynk-library
  4. https://examples.blynk.cc/?board=ESP32&shield=ESP32%20WiFi&example=GettingStarted%2FVirtualPinRead
  5. https://blynk.io/en/getting-started
  6. https://randomnerdtutorials.com/getting-started-with-esp32/
  7. https://www.espressif.com/sites/default/files/documentation/esp32_datasheet_en.pdf
