Simple Quasi resonant Induction Heater Control by using Arduino UNO

โครงงานนี้เป็นอีก 1 แบบของวงจรอินดักชั่น ฮีตเตอร์ (Induction Heater : IH) แบบกึ่งเรโซแนนท์ (Quasi resonant) โดยการนำบอร์ดเก่าของตัวเตาแม่เหล็กไฟฟ้าแบบอินดักชั่นและตัวคอยล์สร้างสนามแม่เหล็ก (Working coil) มาทดลองควบคุมการทำงานใหม่ โดยใช้บอร์ดไมโครคอนโทรลเลอร์ Arduino UNO เพื่อเป็นการเรียนรู้และศึกษาการทำงานของวงจรอินดักชั้นฮีตเตอร์ที่ใช้แรงดันอินพุตสูงขึ้น (ประมาณ 310VDC) ซึ่งจะใช้ลักษณะของการเขียนโปรแกรมควบคุมเบื้องต้นครับ

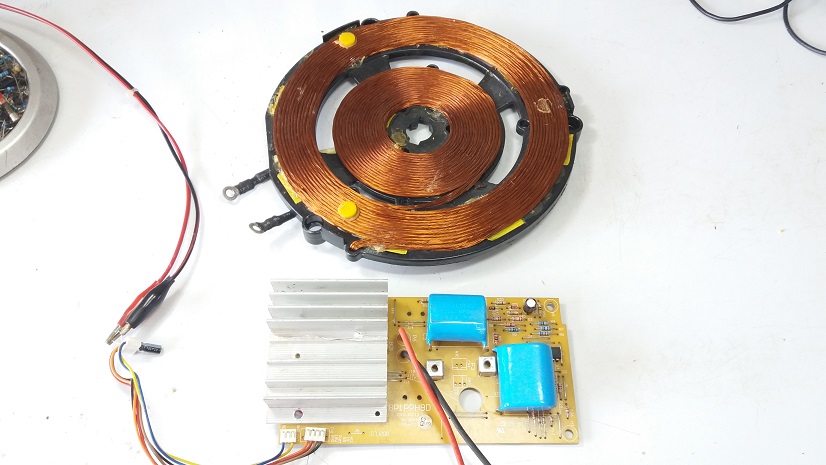

รูปที่ 1 เป็นลักษณะของบอร์ดควบคุมการทำงานของการขับกำลังให้กับตัวคอยล์สร้างสนามแม่เหล็กและเพาเวอร์ไอจีบีที รวมถึงคอยล์สร้างสนามแม่เหล็กไฟฟ้า ซึ่งจะนำมาใช้ในการทดลองโครงงานนี้

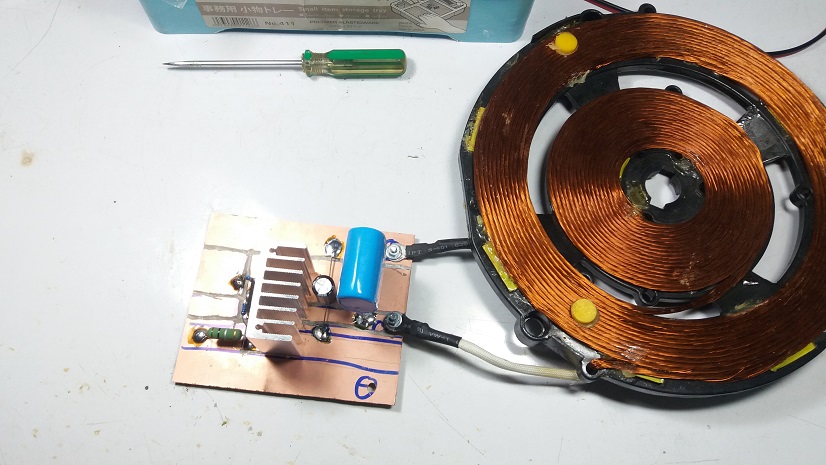

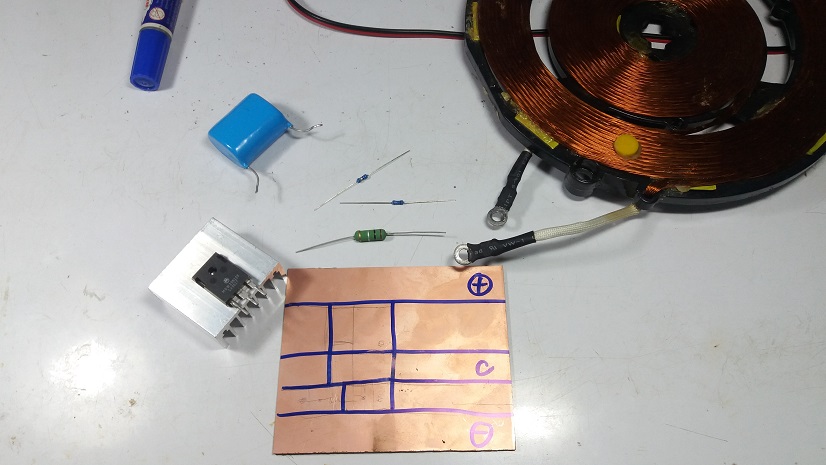

รูปที่ 2 นำแผ่นวงจรพิมพ์ (PCB) มาทำส่วนของวงจรขับกำลังใหม่ โดยสร้างชุดขับกำลังใหม่ให้กับคอยล์เหนี่ยวนำแม่เหล็กไฟฟ้า ที่สามารถควบคุมด้วยไมโครคอนโทรลเลอร์ Arduino UNO ได้

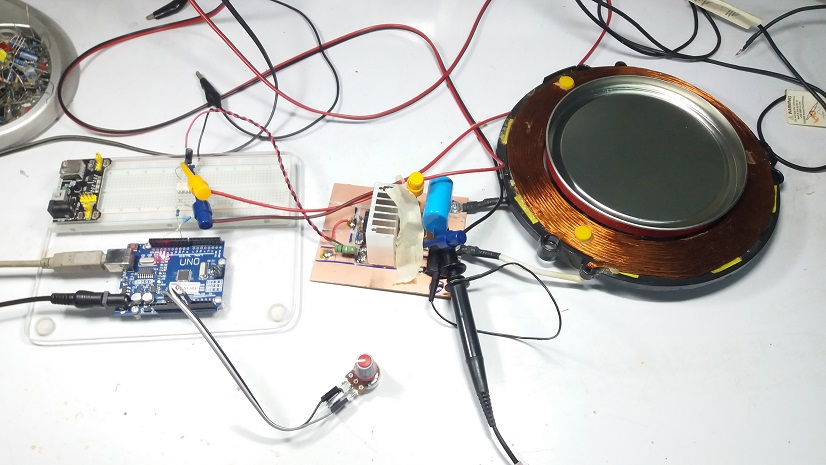

รูปที่ 4 เมื่อประกอบวงจรส่วนต่างๆ เข้าด้วยกันสำหรับใช้ในการทดลอง โดยในการทดลองนี้จะใช้ฝาปิดกล่องขนมคุกกี้ที่เป็นโลหะเหล็กแบบวงกลม

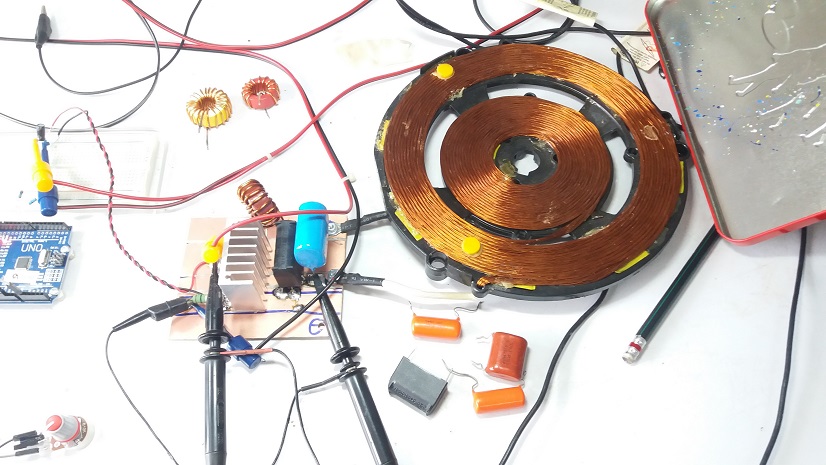

รูปที่ 5 เป็นการทดลองนำฝาปิดกล่องขนมคุกกี้เช่นกัน ซึ่งเป็นโลหะเหล็กบาง แต่เป็นจะเป็นทรงสี่เหลี่ยม โดยจะมีการปรับแต่งวงจรเรโซแนนท์เล็กน้อย (LC resonance) เพื่อให้วงจรทำงานได้ดียิ่งขึ้น

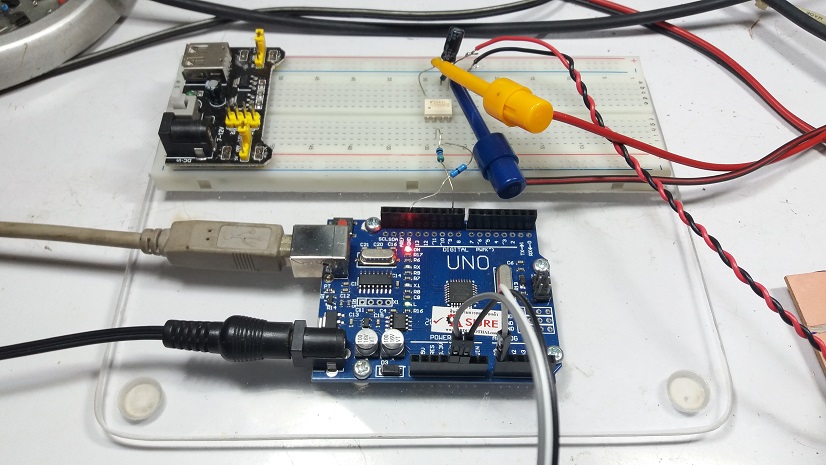

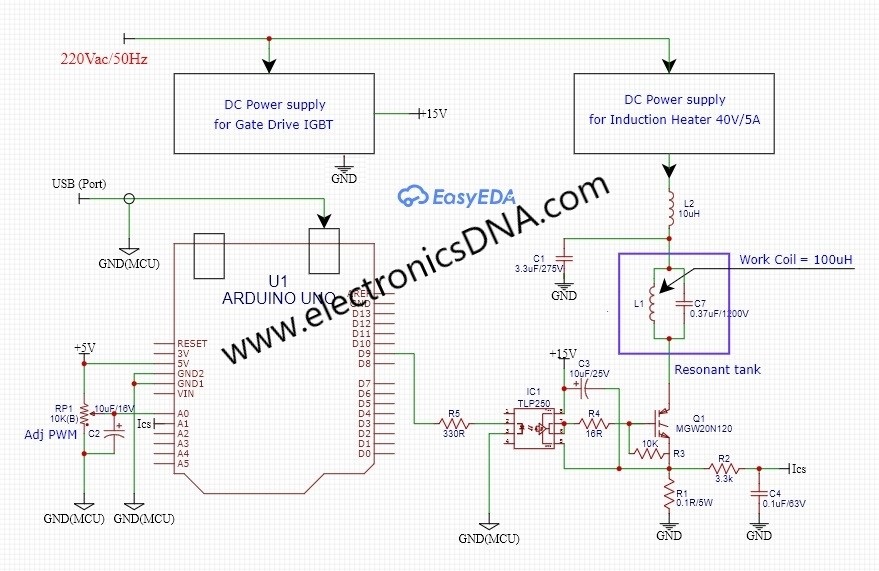

รูปที่ 8 แสดงบอร์ดควบคุม Arduino UNO และวงจรขับขาเกต (Gate Drive) ด้วยออปโต้คัปเปิล TL250 ไปยังเพาเวอร์ไอจีบีที ทั้งนี้บอร์ดควบคุม Arduino UNO จะสามารถปรับค่าดิวตี้ไซเกิล (Duty cycle) ด้วยตัวต้านทานปรับค่า (VR) สำหรับทดลองได้ง่ายยิ่งขึ้น

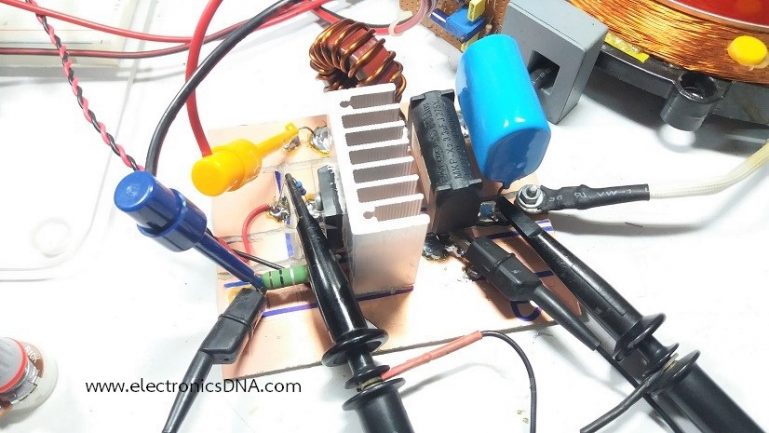

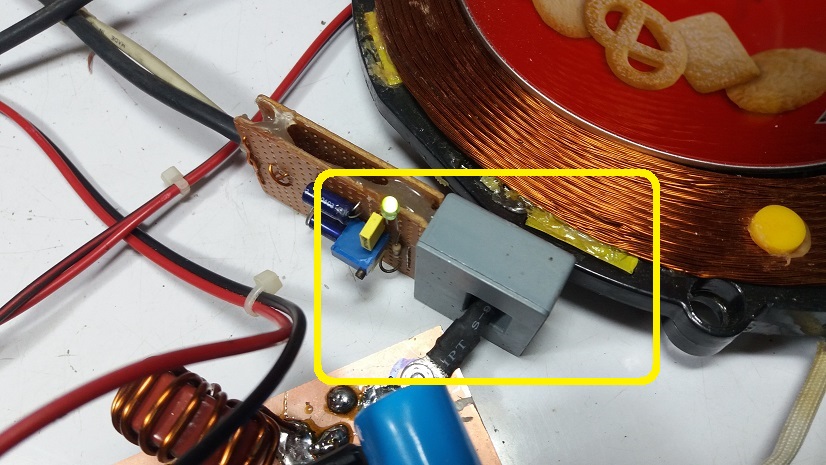

รูปที่ 9 แสดงการใช้อุปกรณ์วัดสัญญาณจับกระแส (กรอบสีเหลือง) ที่ไหลผ่านตัวเหนี่ยวนำเรโซแนนท์ (L1) โดยการใช้ Closed Loop Current Sensor

รูปที่ 10 เริ่มต้นการทดลองที่ 1 ด้วยแผ่นเหล็กโลหะแบบกว้างสี่เหลี่ยม และวัดสัญญาแรงดันที่ตกคร่อมขาคอลเล็กเตอร์และอีมิตเตอร์ (Vce) เทียบกับขาสัญญาณขับที่ขาเกต (Vge) เพื่อดูความสัมพันธ์ที่เกิดขึ้นและผลที่ได้ โดยใช้ไฟเลี้ยงในการทดลองวงจรที่ 40V/5A

/*
 Simple Quasi resonant Induction Heater Control by using Arduino UNO
 MCU : Arduino UNO

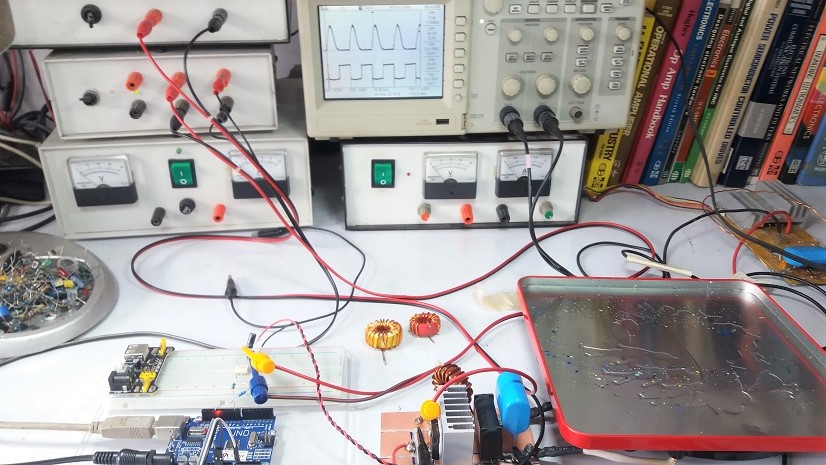

 Fs : 17kHz
 Vi : 40V/5A
 Duty cycle signal A0 : 0-50%
 Dev by : www.electronicsDNA.com
 Date : 12-2-2022  (V.0)
 */

#include <PWM.h>
int PWMset = 9;
int32_t frequency = 17000;   // Frequency (in Hz)
void setup()
{
  InitTimersSafe();
  pinMode(9,OUTPUT);
  bool success = SetPinFrequencySafe(9,frequency);
  if(success) {
   digitalWrite(13,HIGH);
   delay(1000);
   digitalWrite(13,LOW);
   delay(300);
  }
}
void loop()
{
  PWMset = analogRead(A0);
  pwmWrite(9,(PWMset/8));
  delay(100);
}

Download Library ——-> PWM.h

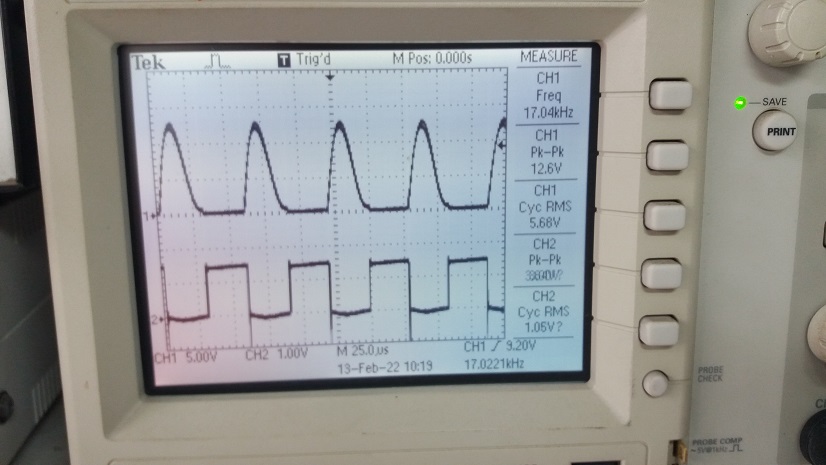

รูปที่ 11 แสดงการวัดสัญญาแรงดันที่ตกคร่อมขาคอลเล็กเตอร์และอีมิตเตอร์ (Vce) ที่ช่องสัญญาณ 1 (CH1 โดยตั้งค่า X10) เทียบกับขาสัญญาณขับที่ขาเกต (Vge) ที่ช่องสัญญาณ 2 (CH2 ในรูปข้างล่าง)

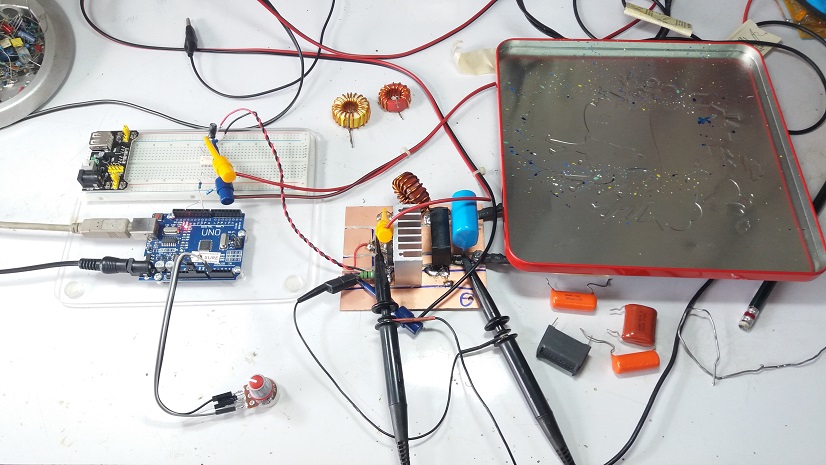

รูปที่ 12 แสดงลักษณะของการทดลองที่ 1 ทั้งหมดด้วยแผ่นเหล็กโลหะแบบกว้างทรงสี่เหลี่ยม รวมทั้งเครื่องมือที่ใช้ในการทดลองเบื้องต้น

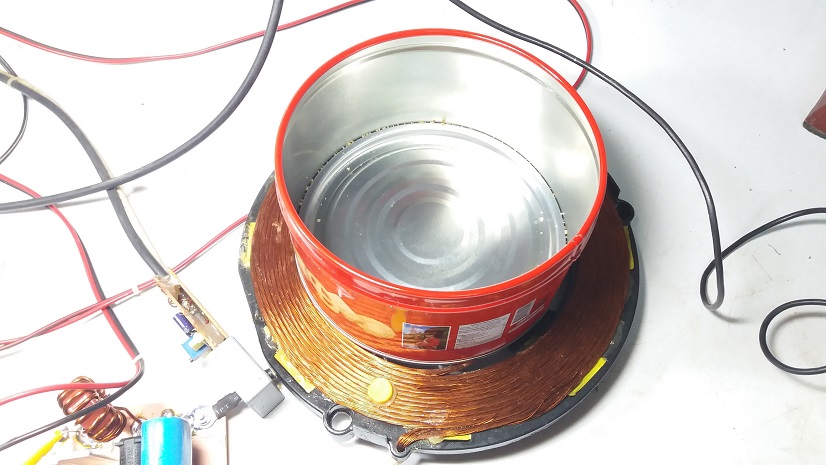

รูปที่ 13 เป็นการทดลองที่ 2 โดยใช้กล่องเหล็กโลหะแบบกลม (กล่องขนมปัง) สำหรับนำมาทดลองการทำงานอีกแบบหนึ่งเพื่อสังเกตการทำงาน

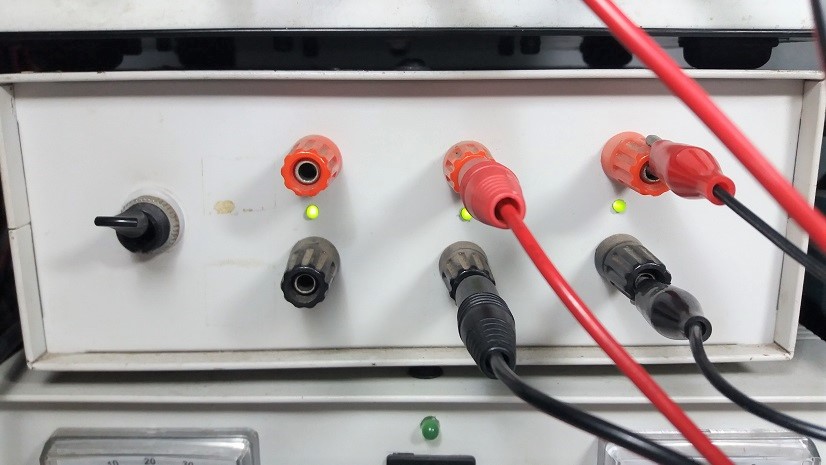

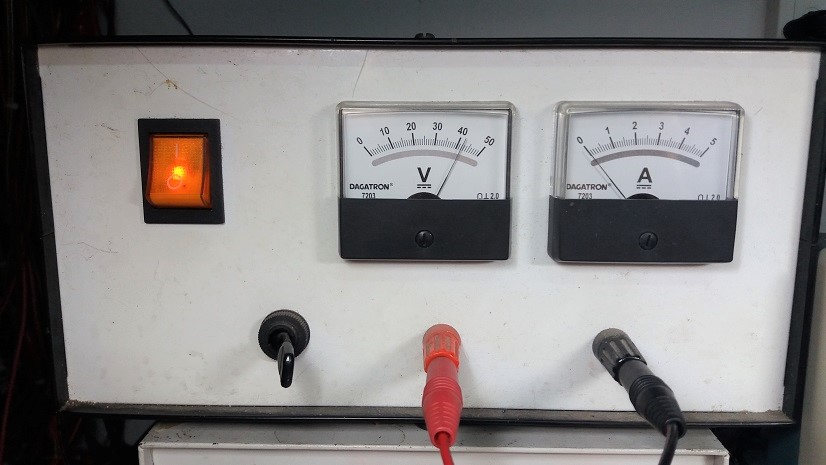

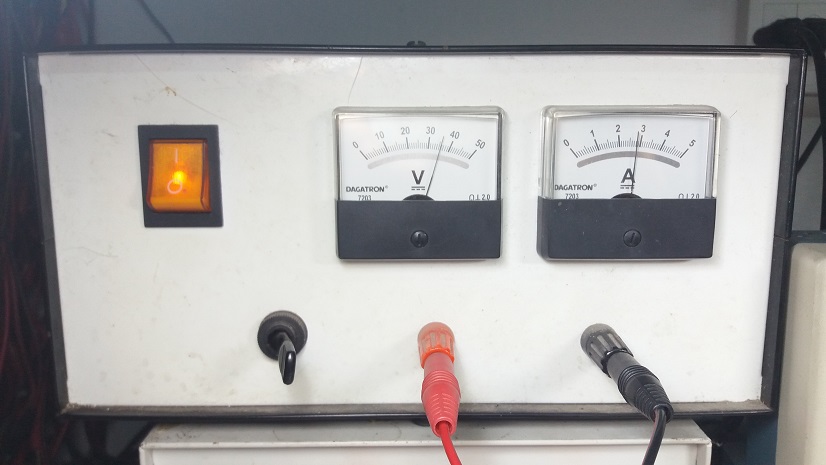

รูปที่ 14 แสดงปริมาณกำลังไฟฟ้าที่เกิดขึ้นระหว่างทดลอง โดยแรงดันอินพุตจะอยู่ที่ประมาณ 35V และกระแสที่ 3A หรือใช้กำลังไฟฟ้าที่ 100 วัตต์

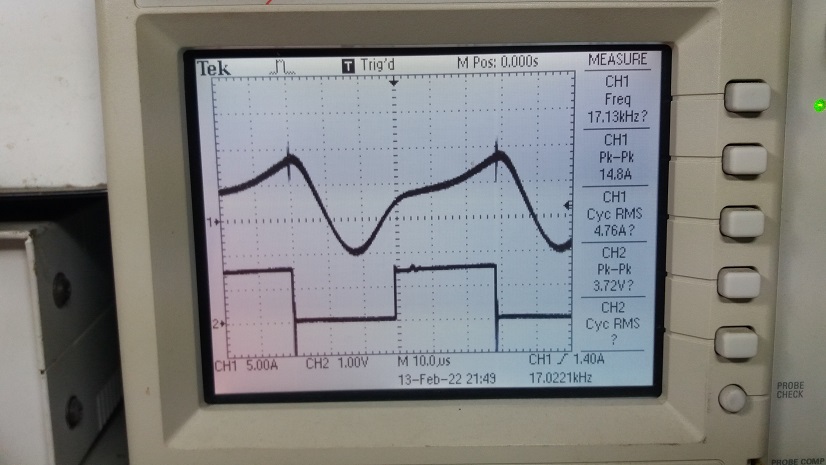

รูปที่ 15 เป็นลักษณะของสัญญาณกระแส IL1 (Working coil) ที่ช่องวัดสัญญาณ 1 (CH1) และสัญญาณขับขาเกตที่ช่องวัดสัญญาณที่ 2 (CH2) เพื่อใช้ในสังเกตลักษณะการทำงานของวงจรอินดักชั่น ฮีตเตอร์และปรับแต่งการทำงานให้วงจรทำงานได้ยิ่งขึ้น

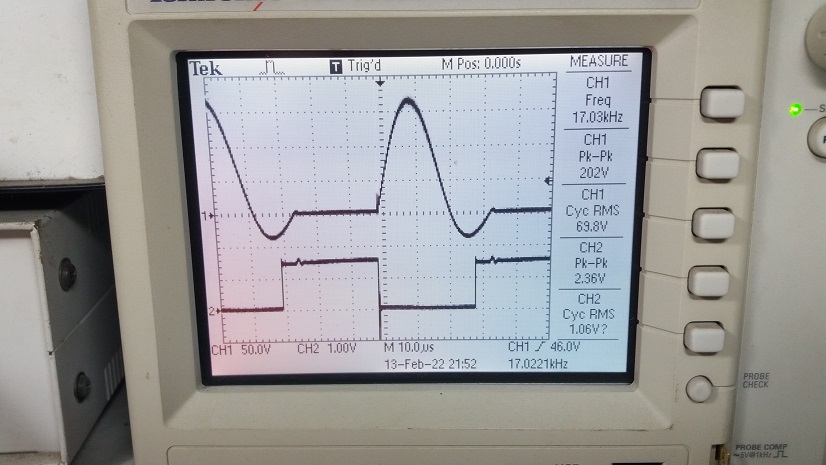

รูปที่ 17 การทดลองที่ 3 แสดงสัญญาณที่ตำแหน่งขา C และขา E ของตัวเพาเวอร์ไอจีบีที ของช่องวัดสัญญาณ 1 (CH1) และสัญญาณขับขาเกตที่ช่องวัดสัญญาณที่ 2 (CH2) เช่นกันสำหรับใช้ในสังเกตลักษณะการทำงานของวงจรอินดักชั่น ฮีตเตอร์และปรับแต่งการทำงานให้วงจรทำงาน

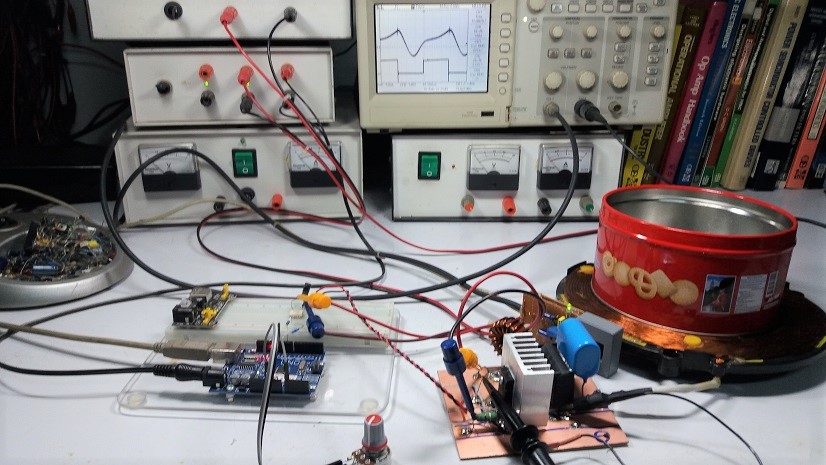

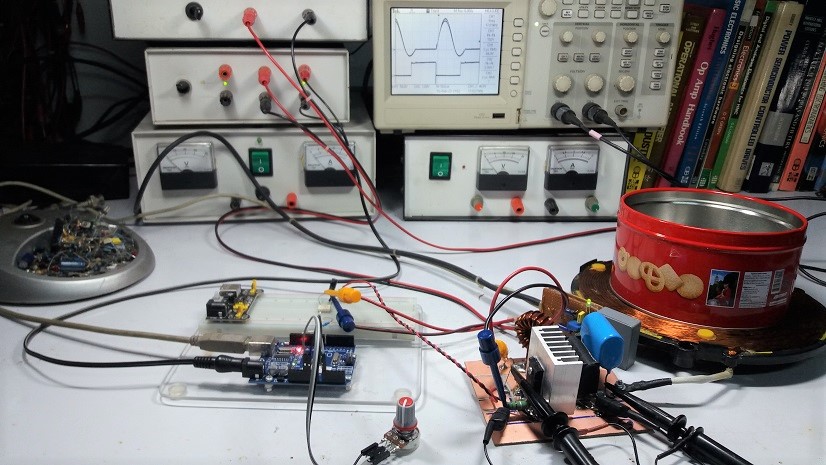

รูปที่ 18 แสดงลักษณะการทดลองโครงงานทั้งหมด โดยจะเครื่องมือและอุปกรณ์ต่างๆ ทั่วไป ซึ่งจากการทดลองด้วยกล่องเหล็กโลหะแบบกลมนี้ ความร้อนที่เกิดขึ้นบริเวณก้นของกล่องจะสูงมากกว่า 80 องศาเซลเซียลในเวลาประมาณ 10 วินาที

สำหรับโครงงานนี้เป็นการทดลองวงจรอินดักชั่น ฮีตเตอร์ ที่ใช้แรงดันอินพุตที่สูงขึ้น ซึ่งก่อนหน้านี้ได้นำเสนอเนื้อหาไปบ้างแล้ว แต่ไฟเลี้ยงแรงดันอินพุตต่ำ ดังนั้นโครงงานนี้จึงเป็นอีกรูปแบบหนึ่งด้วยการนำอุปกรณ์จากบอร์ดเก่าๆ มาปรับปรุงใหม่ของวงจรอินดักชั่นฮีตเตอร์แบบกึ่งเรโซแนนท์ โดยให้สามารถเชื่อมต่อกับบอร์ดไมโครคอนโทรลเลอร์ Arduino UNO ได้ โดยเนื้อหาเพิ่มเติมเกี่ยวกับวงจรอินดักชั่นฮีตเตอร์นี้ ผู้อ่านสามารถเข้าไปดูได้ตามลิ้งก์ข้างล่างโครงงานนี้ครับ.
