First time ordering PCB at www.JLCPCB.com
![First time ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/Cover-769x396.jpg)
สำหรับบทความนี้เป็นการแชร์ประสบการณ์ สำหรับการสั่งทำแผ่นวงจรพิมพ์ (Printed Circuit Board: PCB) ครั้งแรกกับ www.JLCPCB.com ซึ่งจากการสั่ง ค่อนข้างง่าย รวดเร็ว และสามารถสอบถามพูดคุยกับทีมงานของ JLCPCB ได้ง่าย โดยเฉพาะข้อมูลทางด้านเทคนิคต่างๆ ในการจัดทำชิ้นงานและอื่นๆ ซึ่งในรูปข้างล่างนี้จะเป็นลำดับขั้นตอนการสั่งและได้รับของตามเวลาที่ประมาณการณ์ไว้ครับ
*** บทความนี้ผู้เขียนไม่ได้มีส่วนได้ส่วนเสีย กับบริษัทจัดทำแผ่น PCB ใดๆ ทั้งสิ้นครับ และเป็นความคิดเห็นส่วนตัวของแอดมิน ซึ่งเป็นการแชร์ประสบการณ์ของการสั่งทำสินค้าจากประเทศจีน เพื่อหวังให้เป็นข้อมูลเบื้องต้นสำหรับผู้อ่านในการสั่งทำสินค้าตัวเองครับ
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/4.1-1024x570.jpg)

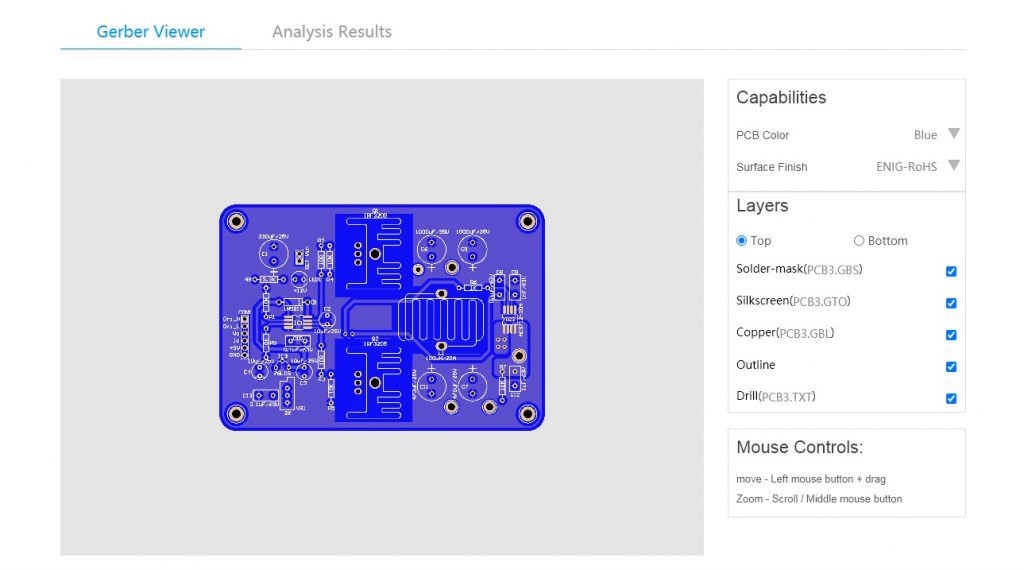

ในรูปที่ 1 เป็นการส่งไฟล์ PCB ไปยัง www.JLCPCB.com เพื่อตรวจสอบความถูกต้อง การแสดงผลของไฟล์ PCB จะช่วยประเมินเบื้องต้นของความถูกต้อง จากนั้นก็ชำระเงินและแจ้งที่อยู่จัดส่งของได้ทันที
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/1-1-623x1024.jpg)
รูปที่ 2 หลังจากส่งไฟล์เรียบร้อยแล้วก็ให้เรารอสินค้า โดยในช่วงนี้เราสามารถติดตามความคืบหน้าของการดำเนินงาน การส่งสินค้าพร้อมเลขพัสดุจัดส่ง
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/1.1-1024x576.jpg)
รูปที่ 3 ของจัดส่งมาใส่ซองพลาสติกก่อนชั้นแรกครับ ตามเท่าที่ดูเป็นปกติไม่มีรอยเสียหายใดๆ
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/2-2-698x1024.jpg)
รูปที่ 4 หลังจากแกะซองออกมาแล้วก็จะเป็นกล่องขนาดพอดีกับขนาด PCB ที่เราสั่งทำครับ ดูแล้วก็ให้ความรู้สึกที่ดีกับเราครับ
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/3-1-710x1024.jpg)
รูปที่ 5 เมื่อเปิดกล่องขึ้นมาก็เห็นของฝากเล็กๆ น้อยๆ มาให้อีก 1 ชิ้น เป็นพวงกุญแจรูปซานตาคลอส (ใกล้วันวันคริสต์มาส)
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/4-1-622x1024.jpg)
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/5-1-825x1024.jpg)

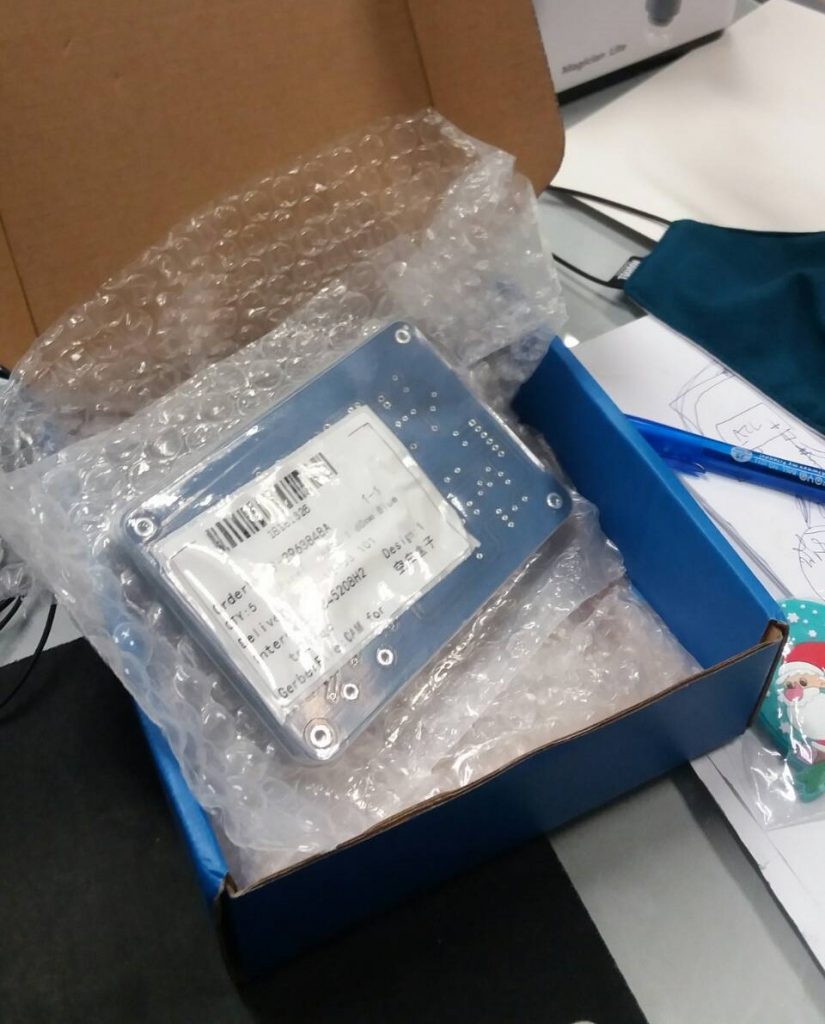

รูปที่ 7 ตัวแผ่น PCB ใส่ซองมิดชิดแบบสุญญากาศ และมีบัฟเบิ้ลกันกระแทกอีกชั้น ดูแล้วช่วยลดความเสียหายได้ดี
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/6-1-1024x576.jpg)

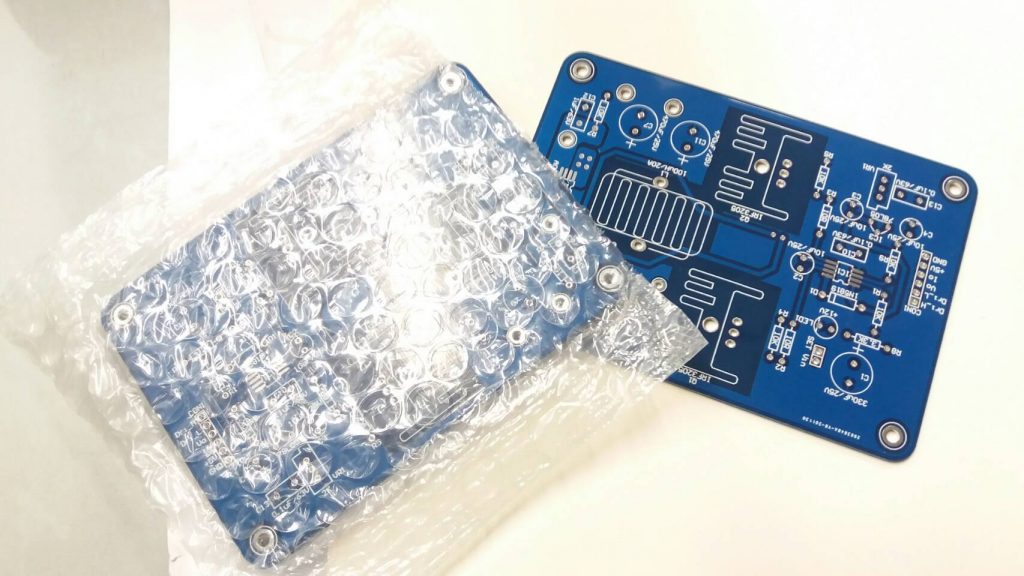

รูปที่ 8 แกะซองดูคุณภาพของแผ่น PCB ความถูกต้องต่างๆ เช่น ลักษณะของผิวชิ้นงาน สีเคลือบผิว รูเจาะต่างๆ และลักษณะของเส้นลายทองแดง เป็นต้น
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/7-1-1024x576.jpg)

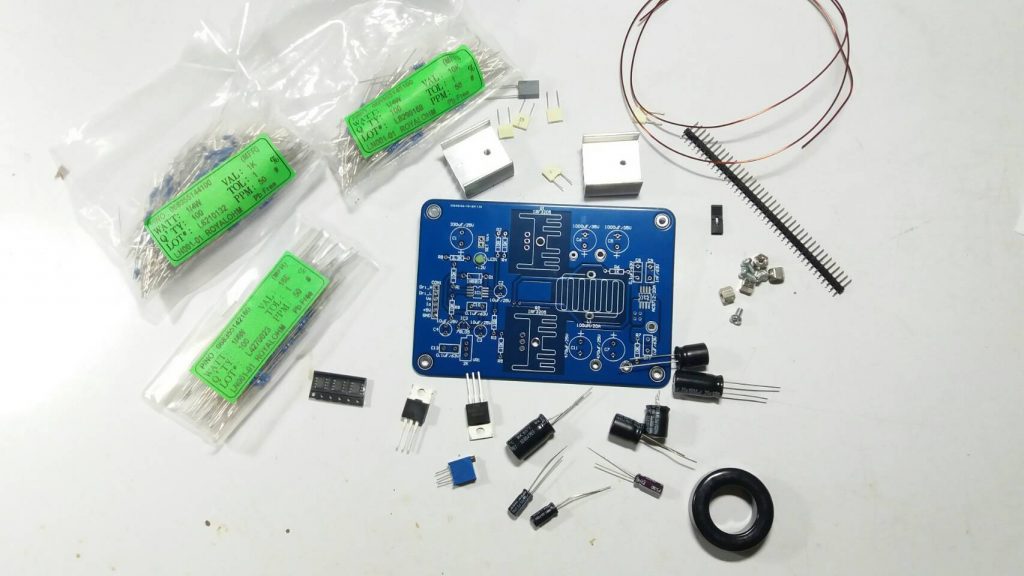

รูปที่ 9 เตรียมอุปกรณ์ต่างๆ ของวงจรสำหรับประกอบลงแผ่นวงจรพิมพ์นี้ จากนั้นลงมือประกอบเพื่อดูลักษณะวงจรจริงที่เกิดขึ้นเมื่อเสร็จแล้ว
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/9-1-1024x576.jpg)

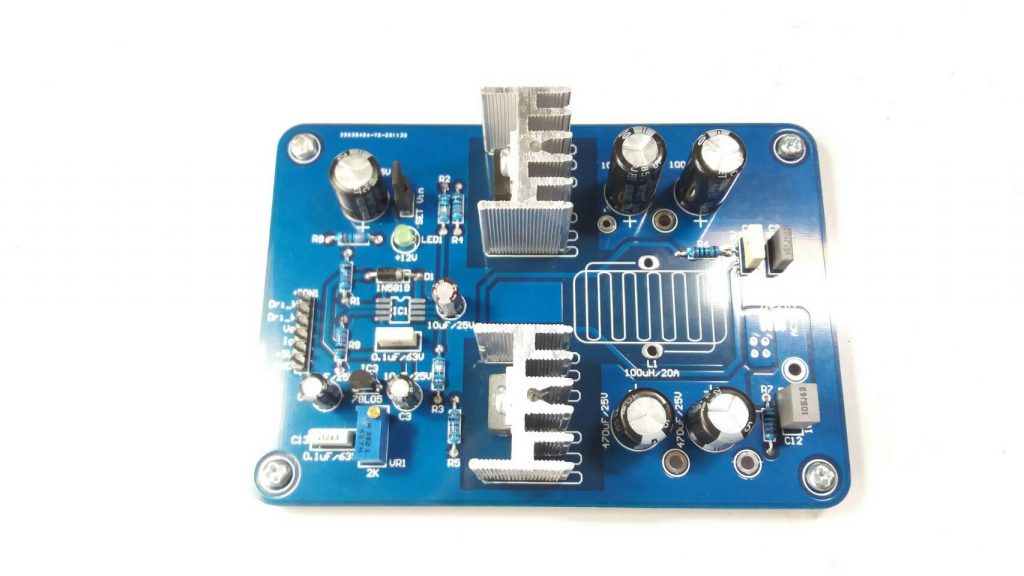

รูปที่ 10 เมื่อประกอบอุปกรณ์ต่างๆ เข้ากับบอร์ด เริ่มเห็นเป็นรูปเป็นร่าง ตามที่คิดไว้ ทั้งนี้เอาไว้สังเกตขนาดของขาอุปกรณ์ และรูเจาะต่างๆ บนชิ้นงานจริงกับการสั่งทำ PCB ครั้งแรกจาก www.JLCPCB.com
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/8-1024x709.jpg)

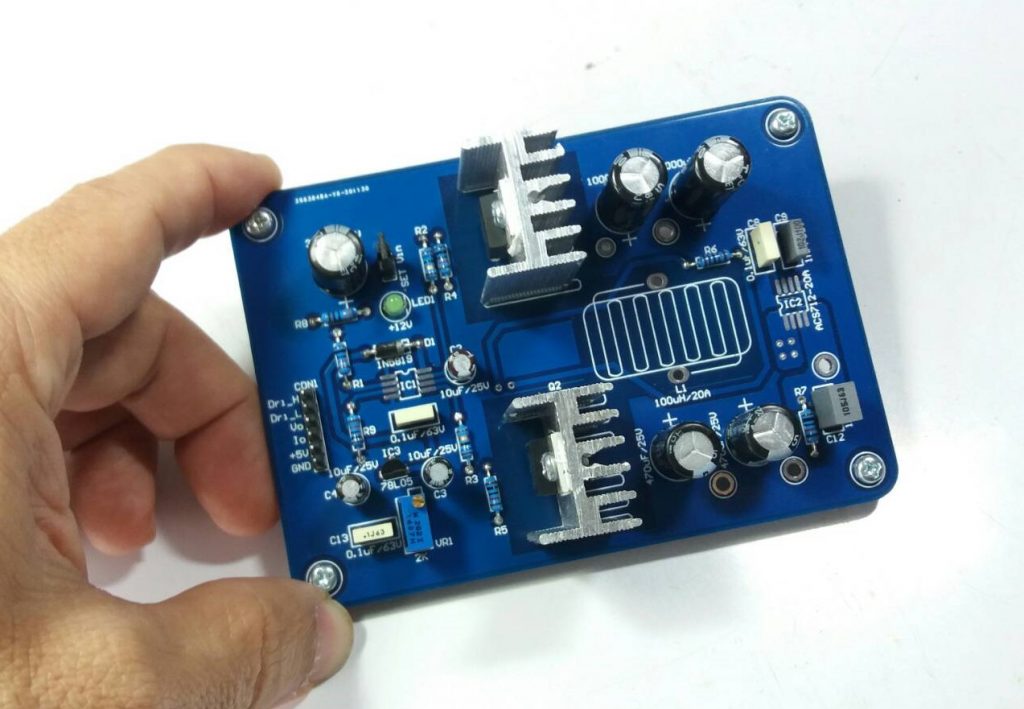

รูปที่ 11 เป็นลักษณะของบอร์ดที่ประกอบใกล้เสร็จแล้วในเบื้องต้น เหลือตัวเหนี่ยวนำ และไอซี SMD อีก 2 ตัว จากการสังเกตเป็นที่น่าพอใจมาก
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/10-1-1024x576.jpg)
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/11-1-1024x576.jpg)
![ordering PCB at www.JLCPCB.com](https://www.electronicsdna.com/wp-content/uploads/2020/12/116449-1024x662.jpg)

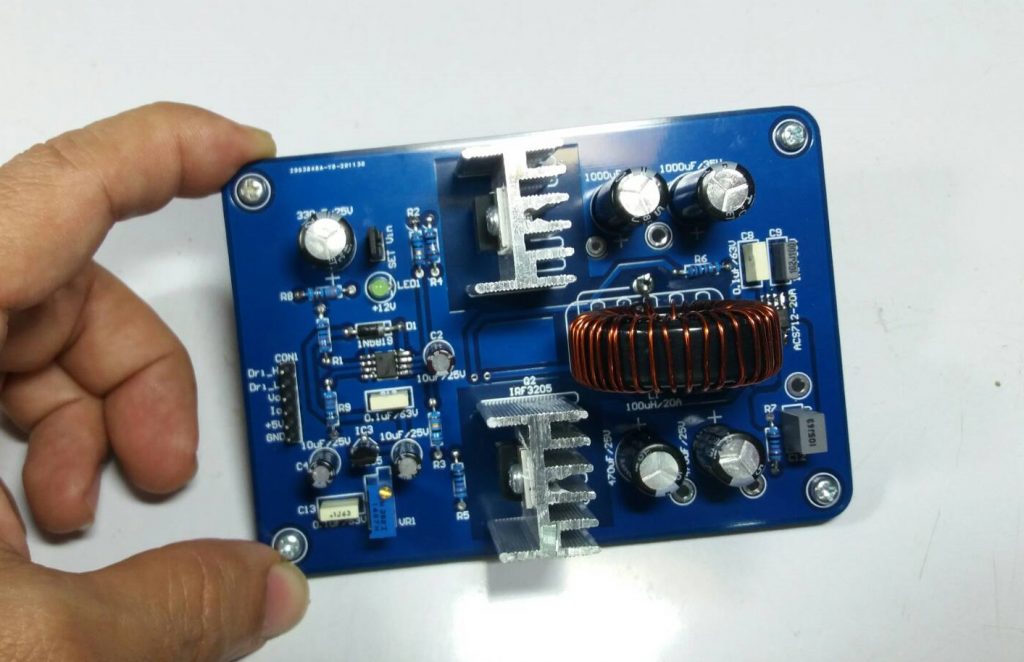

สำหรับบทความนี้คงพอจะเป็นแนวทางและความรู้ให้กับท่าน ในการสั่งทำแผ่นวงจรพิมพ์ที่ออกแบบไว้ประมาณนี้ครับ ส่วนของบอร์ดแผ่นวงจรพิมพ์วงจรที่ออกแบบโครงงานนี้จะนำมาแจ้งอีกครั้ง ซึ่งวงจรที่ออกแบบเป็นบอร์ดทดลองและการเรียนรู้สำหรับวงจรดีซี ทู ดีซี แบบซิงโครนัส บักคอนเวอร์เตอร์ (Synchronous Buck Converter) ที่สามารถควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์ จากค่ายใดๆ ก็ได้ครับ.
