Soldering Station V.2 by Using Arduino NANO

สำหรับการทำลองการควบคุมหัวแร้งแบบปรับค่าอุณหภูมิได้ ในเวอร์ชั่น 2 นี้ จะใช้การควบคุมด้วยบอร์ด Arduino NANO แทนการใช้การควบคุมแบบอะนาลอกเดิม ซึ่งบางส่วนก็จะยังใช้วงจรอะนาลอกเดิมในการขยายสัญญาณ เพื่อให้มีความเหมาะสมสำหรับการอ่านค่าอุณหภูมิที่เกิดขึ้นในส่วนของอินพุต

สำหรับในส่วนของเอาพุตนั้น สัญญาณควบคุมเอาพุตจะเป็นลักษณะของ PWM ซึ่งสามารถต่อเข้ากับเพาเวอร์มอสเฟตได้ ทั้งนี้เพาเวอร์มอสเฟตที่เลือกใช้สามารถทำงานได้ในระดับลอจิก TTL (Vp-p = 5V) และไม่ทำให้เกิดความร้อนที่ตัวมอสเฟตมากนัก

Soldering Station V.2 by Using Arduino NANO

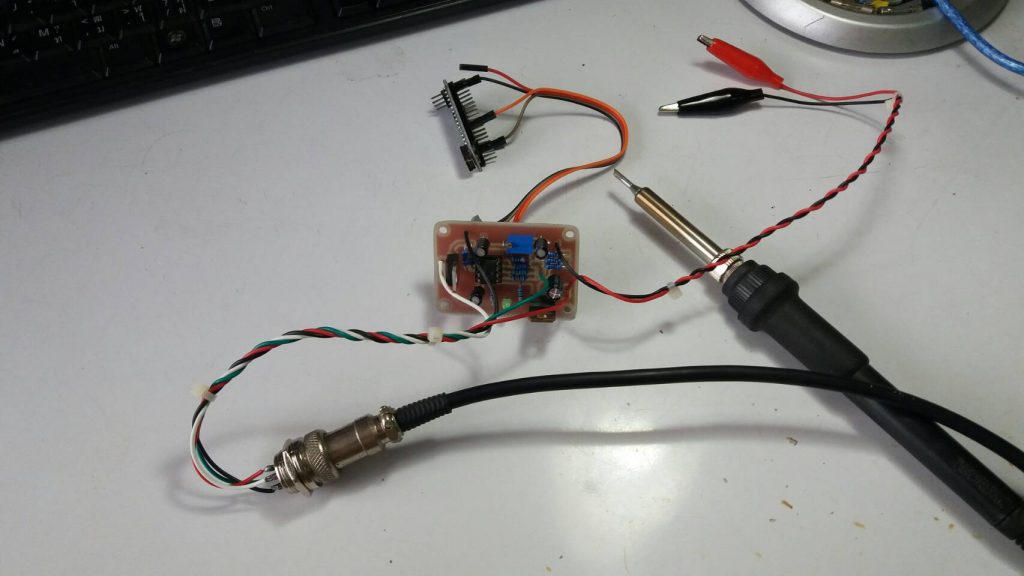

สำหรับรูปที่แสดงข้างบนนี้ จะเป็นลักษณะของการใช้บอร์ดควบคุมเดิมที่นำมาต่อใช้งาน และการต่อสัญญาณจากบอร์ดควบคุม Arduino NANO เข้ามาไว้ด้วยกัน

Soldering Station V.2 by Using Arduino NANO
Soldering Station V.2 by Using Arduino NANO

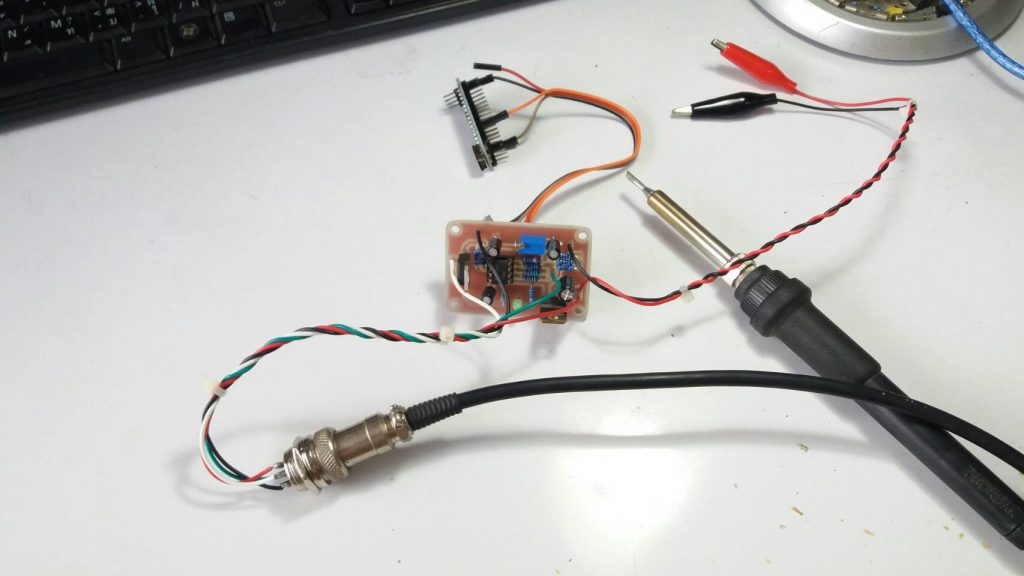

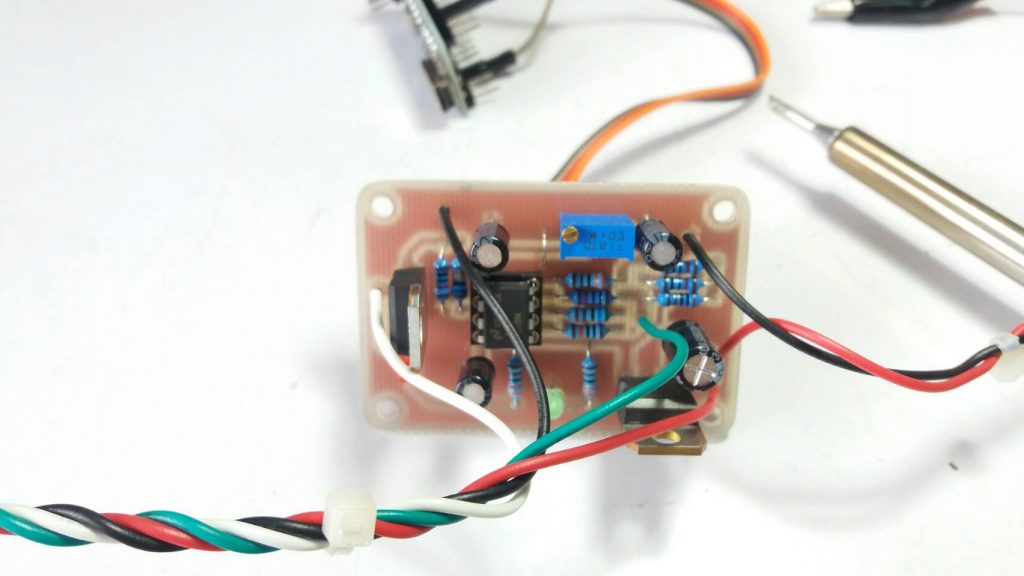

จากในรูปเป็นลักษณะของการต่อสายระหว่างคอนเน็กเตอร์ของหัวแร้งกับบอร์ดควบคุม และตำแหน่งของแหล่งจ่ายไฟที่ต่อเข้ากับบอร์ดของวงจรที่ออกแบบ

Soldering Station V.2 by Using Arduino NANO

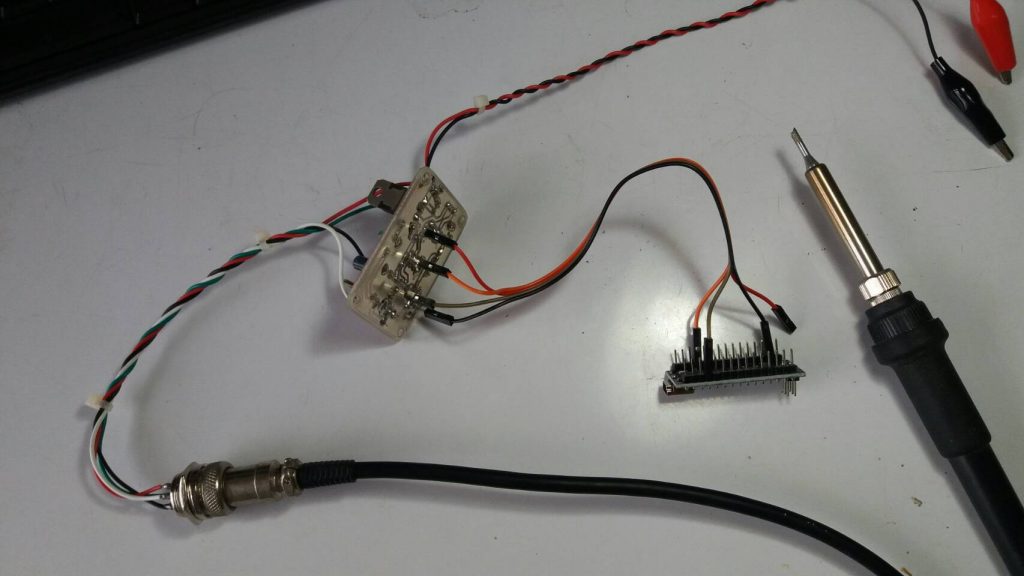

การนำบอร์ด Arduino NANO เข้ามาเพื่อควบคุมความร้อนนี้ เราสามารถให้การเปลี่ยนแปลงของอุณหภูมิในลักษณะบนเวลาจริง (Real-Time) ซึ่งเราสามารถปรับการทำงานของโปรแกรมที่ใช้ในการควบคุมได้อย่างถูกต้อง

Soldering Station V.2 by Using Arduino NANO

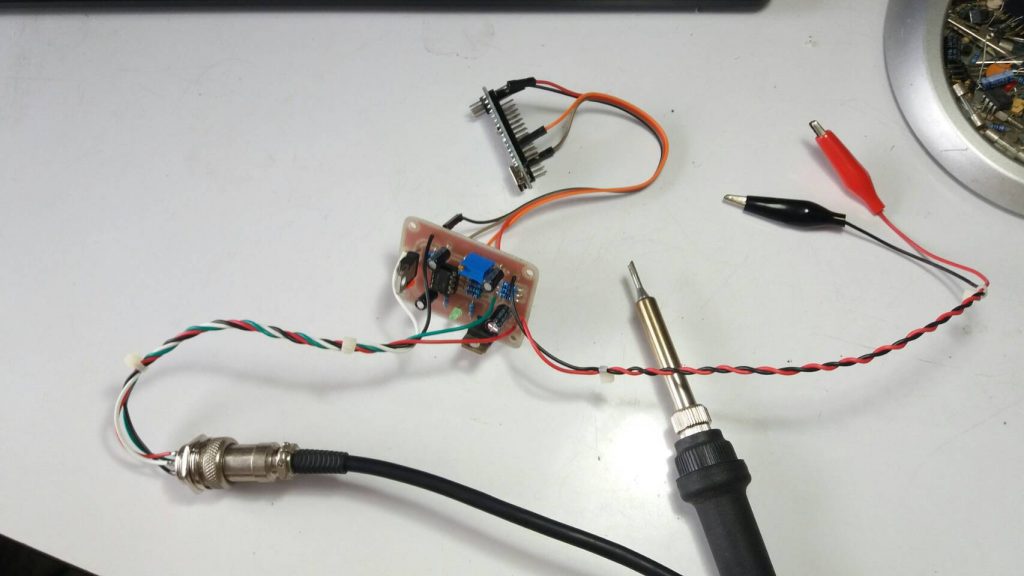

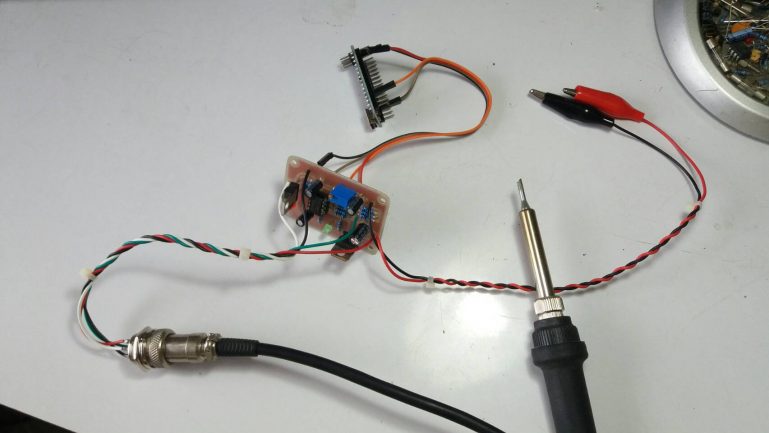

การทดลองการทำงานของวงจรนี้ คือเราต้องมีแหล่งจ่ายไฟเลี้ยงกระแสตรงขนาด 24V ที่กระแส 2A ให้กับวงจร โดยการต่อเข้าที่ปากคีบสีแดงและดำ คือ สีแดงจะเป็นขั้วบวกและสีดำเป็นขั้วลบ สายไฟสำหรับต่อระหว่างหัวแรงกับวงจรนั้นจะมีขั้วต่อ 5 ขาที่บัดกรีสายไว้เป็นที่เรีบยร้อยสามารถต่อเข้ากันได้เลย และส่วนสุดท้ายเราสามารถใช้สาย USB ที่ต่อจะระหว่างคอมพิวเตอร์และบอร์ดควบคุม Arduino NANO ในการพัฒนาโปรแกรมการทำงานได้เช่นกัน

Soldering Station V.2 by Using Arduino NANO

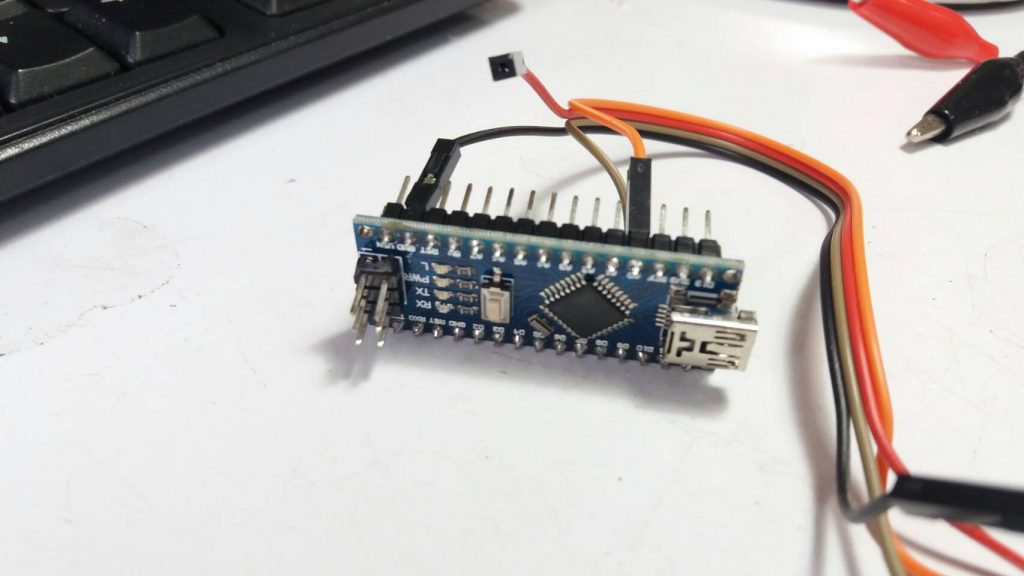

การใช้บอร์ด Arduino NANO เข้ามาสำหรับควบคุมนี้ เหมาะสำหรับการเรียนรู้มากกว่าการพัฒนาเพื่อเป็นสินค้าเชิงพาณิชย์ครับ ทั้งนี้ราคาของบอร์ด Arduino NANO เป็นต้นทุนที่ค่อนข้างสูงเมื่อเทียบกับ อุปกรณ์ที่ใช้งานในส่วนอื่นๆ แต่ความรู้ที่ได้จากการทดลองการพัฒนาโปรแกรม เพื่อให้การทำงานของวงจรเป็นไปอย่างมีประสิทธิภาพ ซึ่งจะช่วยเพิ่มประสบการณ์ให้เราได้มากเลยครับ.

Reference

  1. https://www.youtube.com/watch?v=NklJvMe6OR0
  2. https://shopee.co.th/-QIYI-936-Electric-Soldering-Iron-Station-5-Pin-Welding-Hot-50-W-24V-i.130131343.2289287173
