Make a mounting base for Capacitor run motor and experiment
โครงงานนี้เป็นการทำแท่นยึดให้กับมอเตอร์ไฟฟ้า 220Vac ชนิด Motor cap run เพื่อใช้ในการทดลองและศึกษาการทำงานของมอเตอร์ชนิดนี้ รวมทั้งค่าพารามิเตอร์ต่างๆ ที่จะเกิดขึ้น โดยเราสามารถศึกษาได้ทั้งในเรื่องของการควบคุมความเร็ว (Speed control) และแรงบิด (Torque Control) โดยใช้ตัวประมวลผลแบบดิจิตอลต่างๆ เช่น บอร์ด Arduino UNO ทั้งนี้เพื่อให้ง่ายต่อการควบคุมและการปรับแต่งการทำงานด้วยการเขียนโปรแกรม

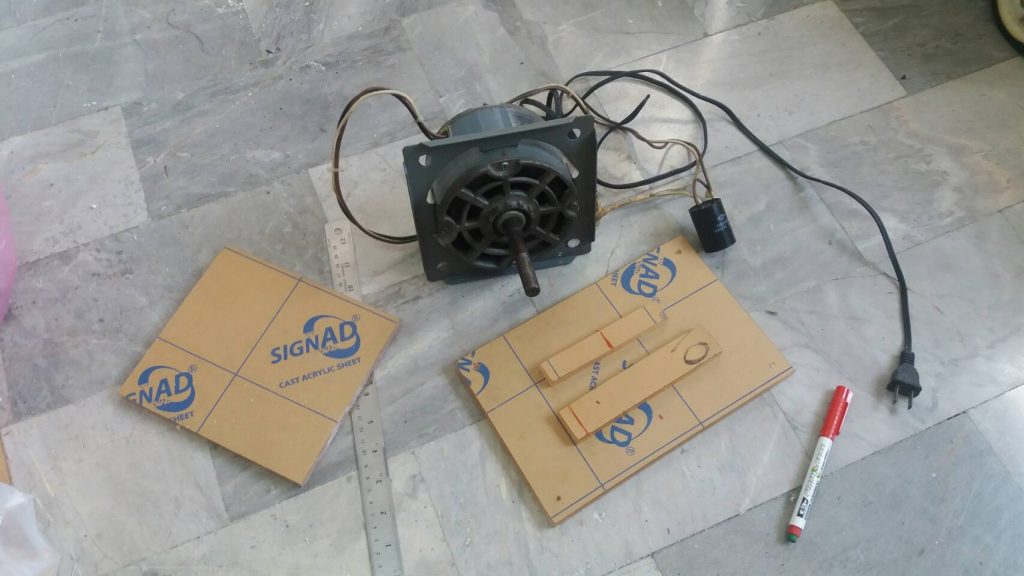

ในรูปที่ 1 จะเป็นลักษณะของการเตรียมอุปกรณ์ต่างๆ เช่น แผ่นอะคิลิกใส (Acrylic Sheet) ขนาด 10mm สำหรับเพื่อนำมาต่อและวางตำแหน่งยึดคร่าวๆ ให้เหมาะสมกับการรับแรงและใช้วัสดุน้อยที่สุด

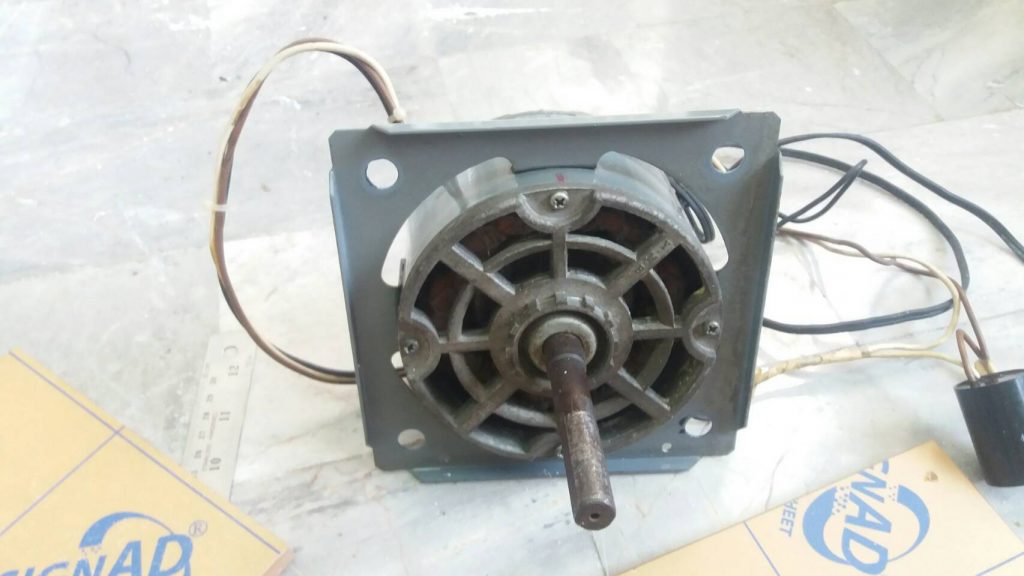

รูปที่ 2 เป็นลักษณะด้านหน้าของมอเตอร์และตำแหน่งรูเจาะยึดที่เจาะมาให้แล้ว และการจัดวางสายไฟต่างๆ ของตัวมอเตอร์สำหรับจัดเก็บให้เรียบร้อย

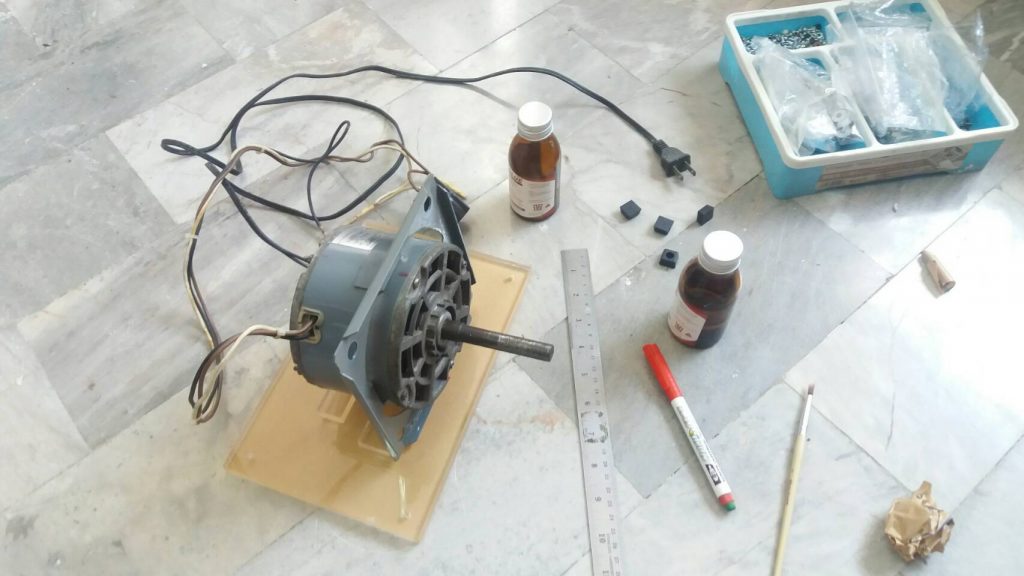

รูปที่ 3 ถัดมาแสดงวัสดุและอุปกรณ์ที่ใช้ในการประกอบส่วนต่างๆ เข้าด้วยกัน โดยในขึ้นตอนนี้จะเป็นการวางตำแหน่งส่วนต่างๆ ก่อนและจะยึดเข้าด้วยกันอีกครั้ง โดยเราจะพิจารณาในเรื่องตำแหน่งเจาะยึดมอเตอร์และการจัดเก็บสายไฟให้เรียบร้อย

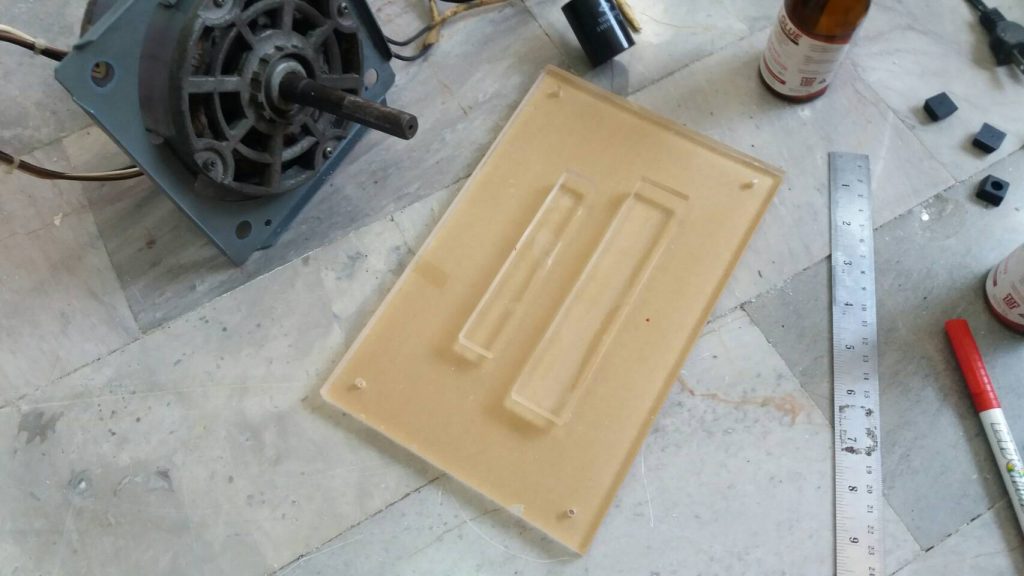

รูปที่ 4 การยึดส่วนของแผ่นอะคิลิกเข้ากับแผ่นฐานรับด้วยน้ำยาผสานอะคิลิก และวางตำแหน่งรูเจาะใหม่ให้กับตัวมอเตอร์เพื่อให้ง่ายกับการยึด
รูปที่ 5 และรูปที่ 6 ต่อมาเป็นการจัดเก็บสายไฟต่างๆ ของตัวมอเตอร์และการทดสอบความแข็งแรงของการยึดมอเตอร์เข้ากับแท่นอะคิลิกอีกครั้ง
รูปที่ 8 นี้เราจะเห็นสายไฟด้านหลังตัวมอเตอร์สำหรับต่อเข้ากับปลั๊กไฟเลี้ยง 220Vac/50Hz ได้เลย แต่ขอแนะนำให้เราใช้ตลับต่อสายสำหรับการต่อใช้งานเพื่อให้มีความปลอดภัยเพิ่มขึ้นในระหว่างการทดลอง ทั้งนี้จะใช้ไฟฟ้าที่แรงดันสูงและอาจเป็นอันตรายกับผู้ทดลองได้

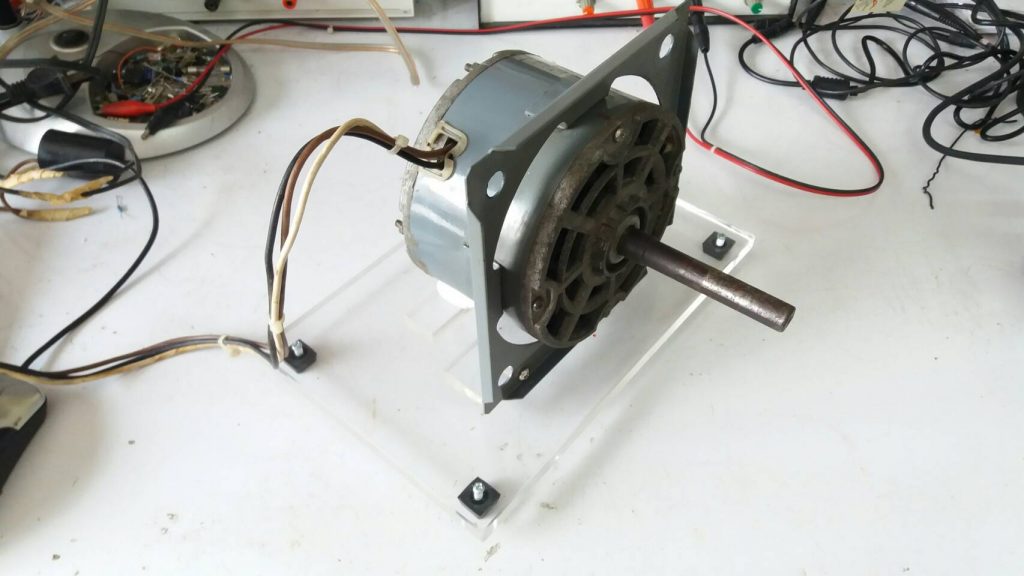

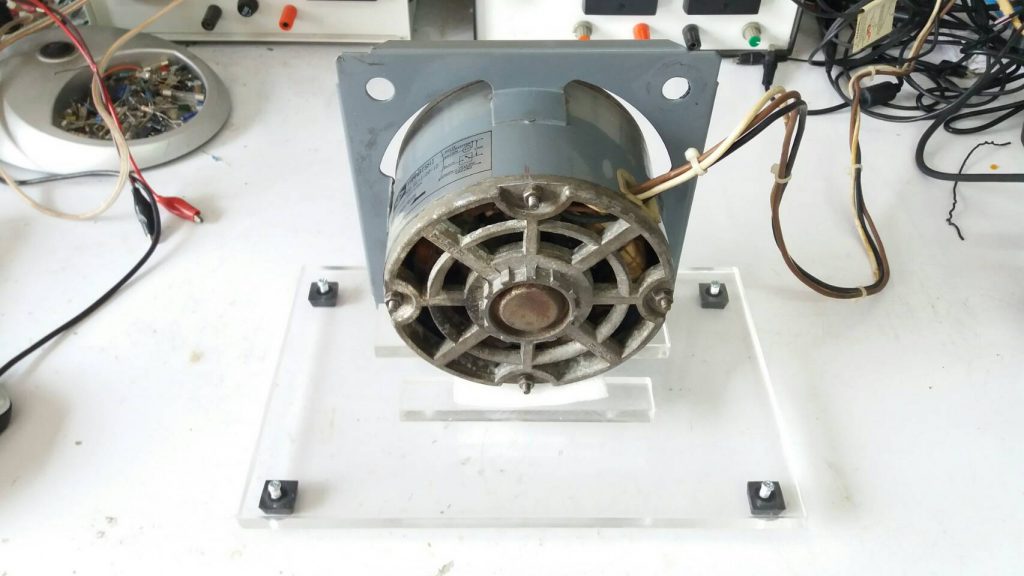

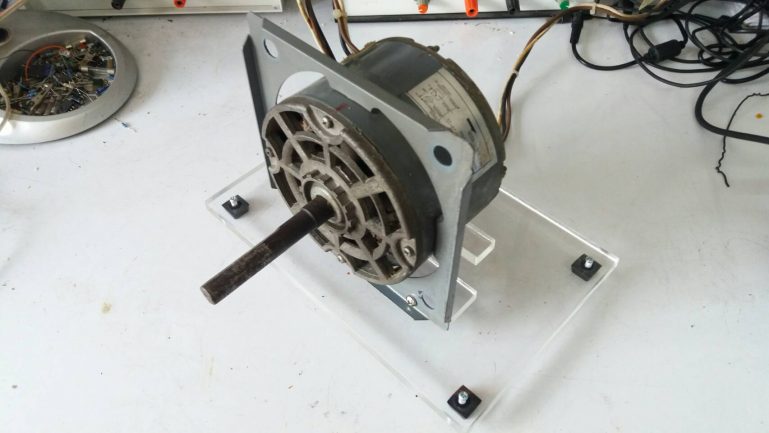

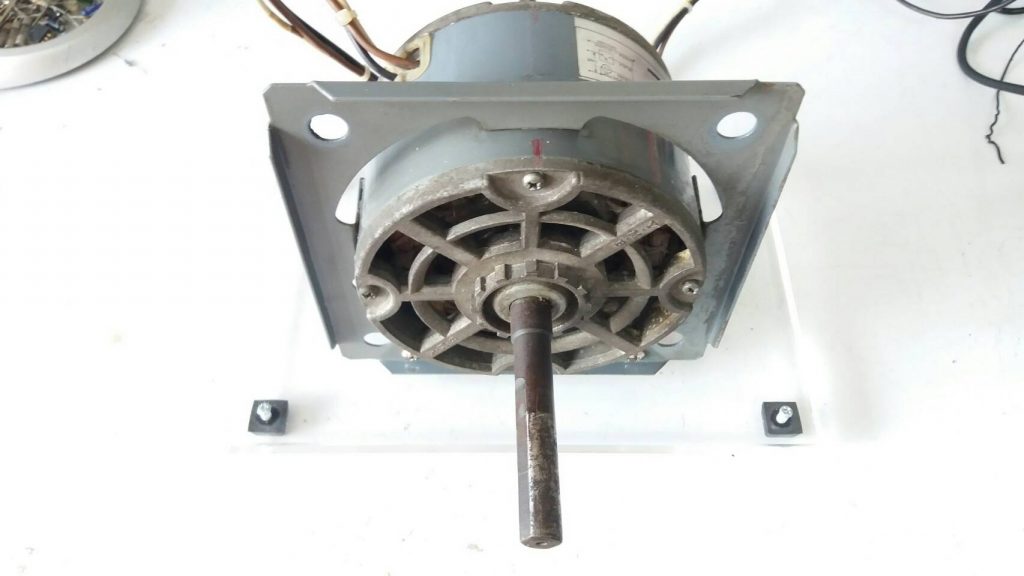

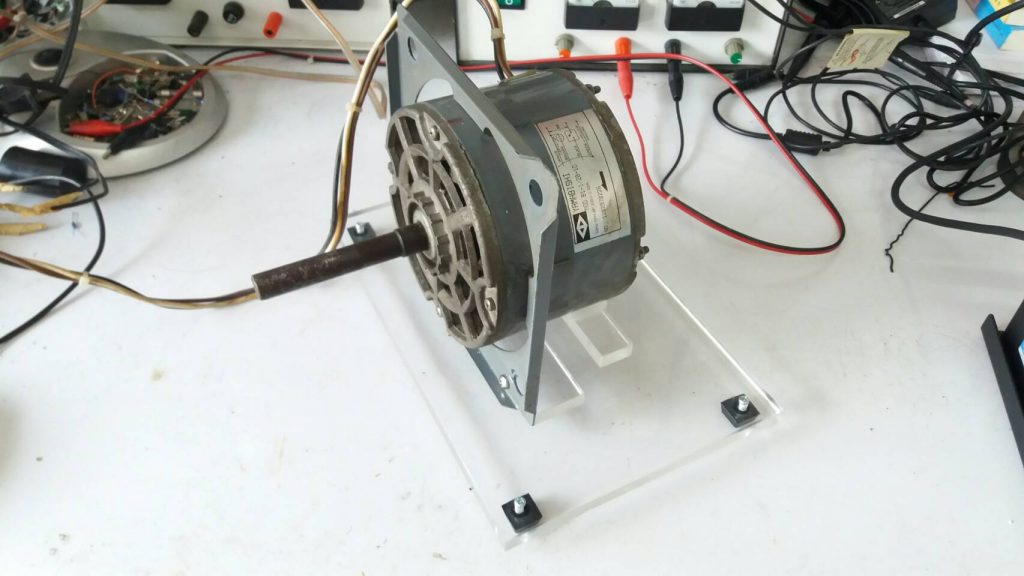

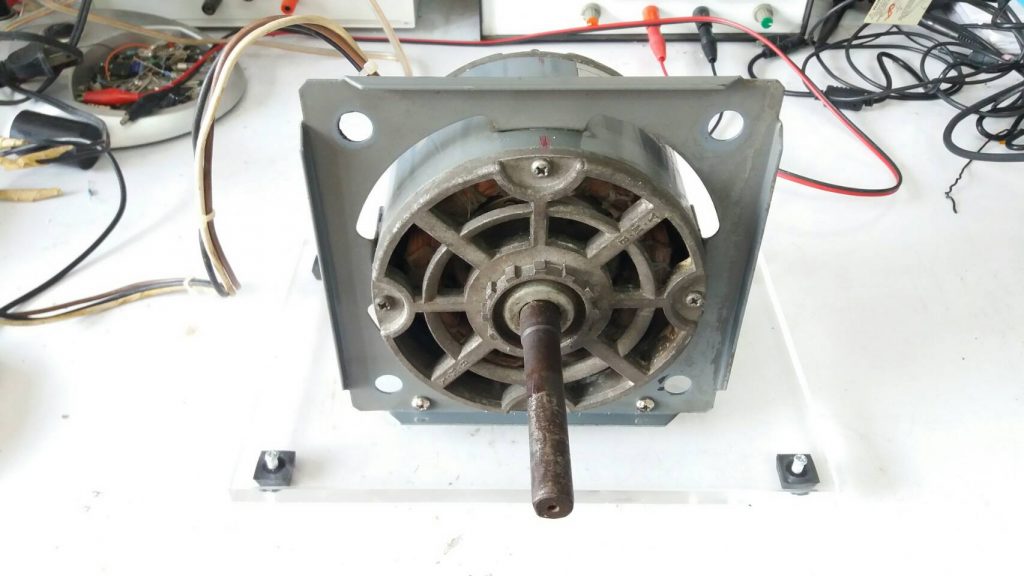

สำหรับรูปที่ 7 ถึง 9 นั้น จะเป็นลักษณะของการยึดมอเตอร์เข้ากับแผ่นอะคิลิกเรียบร้อยในด้านต่างๆ และใช้ยางรองแท่นเพื่อรองรับการสั่นของตัวมอเตอร์ที่จะเกิดขึ้น และเราสามารถนำไปทดลองเพื่อศึกษาในเรื่องต่างๆ ตามที่ต้องการได้สะดวกยิ่งขึ้น
