DIY Linear DC power supply LAB (0-20V, 0.15-2A)

ดีซีเพาเวอร์ซัพพลาย (DC power supply) เป็นเครื่องมือของนักอิเล็กทรอนิกส์ทั้งมือใหม่และมืออาชีพจำเป็นต้องใช้ สำหรับออกแบบ งานทดลอง หรืองานซ่อมแซมต่างๆ เป็นต้น ซึ่งทั้งนี้แหล่งจ่ายไฟ ดีซีเพาเวอร์ซัพพลาย จะมีคุณภาพหรือใช้งานได้ดีเพียงใด ขึ้นอยู่กับการออกแบบและการเลือกใช้งานในลักษณะที่เหมาะสม

สำหรับโครงงานนี้เป็นแหล่งจ่ายไฟ ดีซีเพาเวอร์ซัพพลาย ที่ทดลองออกแบบใหม่ตามแนวคิดที่น่าจะเป็นและปรับจูนค่าต่างๆ เพิ่มเติมภายหลังเพื่อให้สามารถใช้งานได้ในระดับที่น่าพอใจ โดยมีแนวคิดที่ว่า เป็นวงจรที่ใช้อุปกรณ์ไม่มากนัก วงจรง่ายๆ และอุปกรณ์สามารถหาซื้อได้ทั่วไปไม่เฉพาะมาก และออกแบบวงจรเป็นส่วนๆ เป็นให้ง่ายต่อการทดลองและแก้ไขภายหลัง

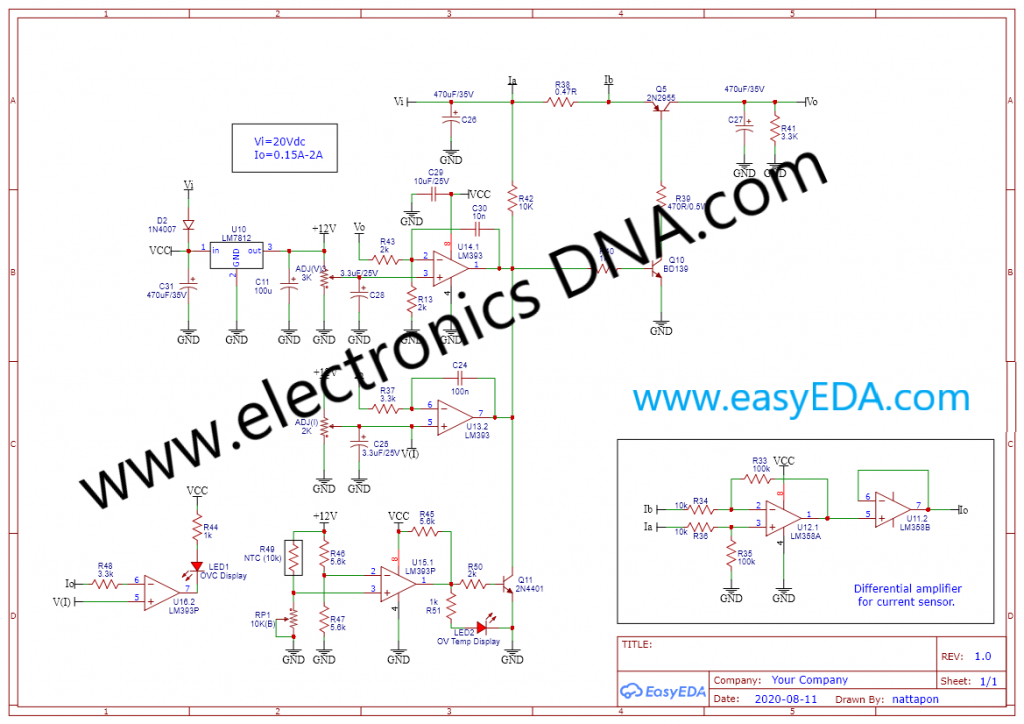

โดยในวงจรนี้ประกอบด้วยวงจร 4 ส่วนใหญ่คือ 1. วงจรเปรียบเทียบแรงดันสำหรับกำหนดค่าแรงดันที่เอาต์พุต 2. วงจรเปรียบเทียบกระแสสำหรับกำหนดค่ากระแสที่เอาต์พุต 3. วงจรแสดงผลการทำงานจะมี 2 ส่วนย่อยคือ แสดงผลกระแสเกินและอุณหภูมิเกิน 4. วงจรในส่วนขับกำลังทรานซิสเตอร์

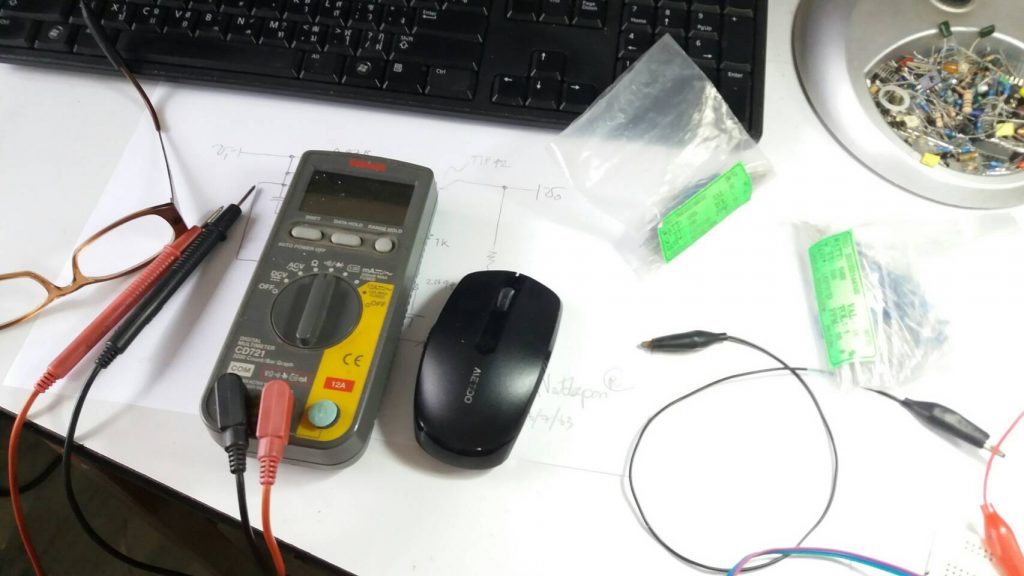

ในรูปแรกจะเป็นวงจรเริ่มต้น ในส่วนการควบคุมแรงดันเอาต์พุตให้คงที่ (Constant Voltage : CV) ในวงจรนี้จะใช้ออปแอมป์ในการออกแบบ โดยค่าแรงดันที่ต้องการอยู่ที่ 0-20V ซึ่งเป็นค่าแรงดันทั่วไปและค่อนข้างใช้งานบ่อย

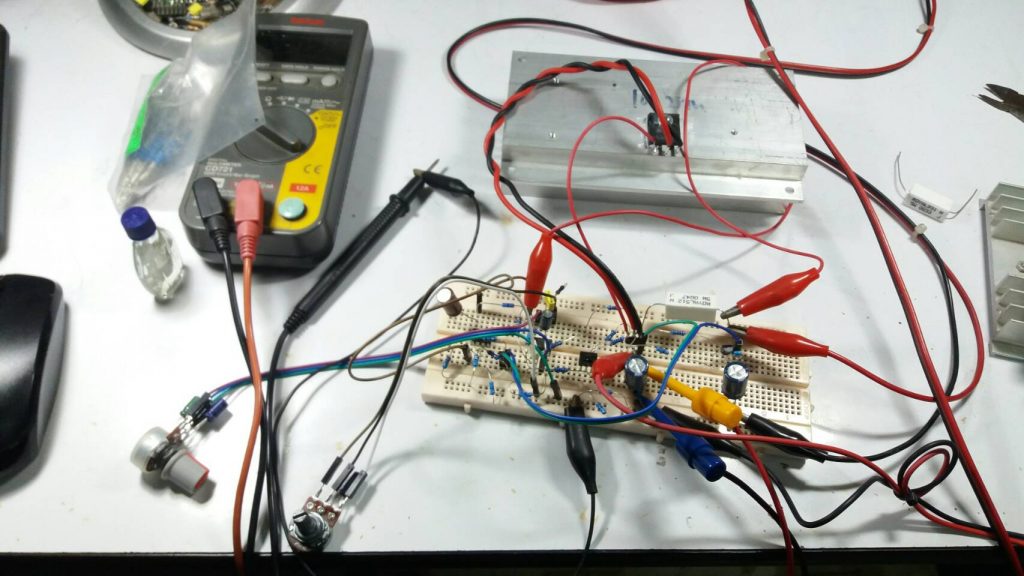

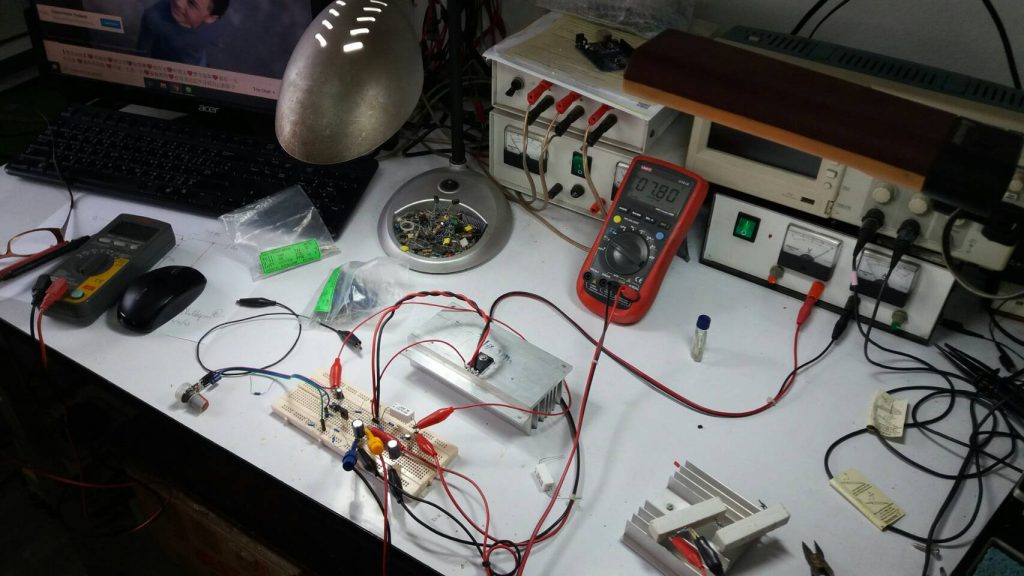

ในรูปที่ 2 และ 3 จะเป็นลักษณะของการต่อร่วมกับส่วนขับกำลังที่เอาต์พุต ซึ่งจะประกอบด้วยทรานซิสเตอร์ 2 ตัวคือ ตัวขับกำลังหลักเบอร์ TIP2955 ตัวขับที่ 2 จะเป็นเบอร์ BD139 และส่วนของสัญญาณควบคุมจะมาจากไอซีเปรียบเทียบอีก 1 ส่วนซึ่งจะใช้เบอร์ LM393

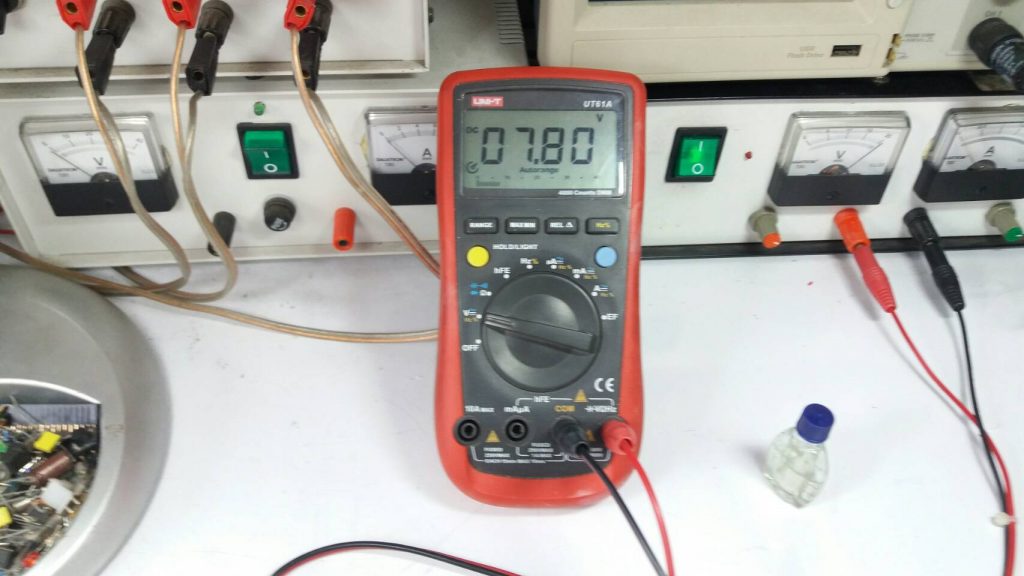

มัลติมิเตอร์ที่เห็นจะมี 2 ตัวที่จะใช้ในการวัดค่าแรงดันเอาต์พุตที่เราต้องการ 1 ตัว (ตัวสีแดง) และอีกหนึ่งตัว (SANWA) วัดค่าการปรับค่าแรงดันอ้างอิงที่เกิดขึ้นให้กับการเปรียบเทียบค่านั้นเอง

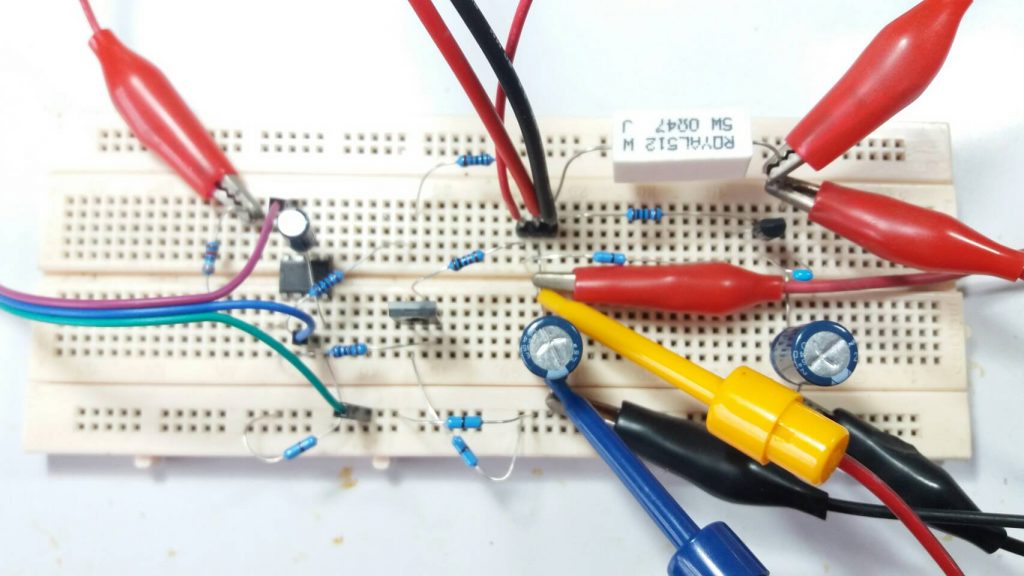

รูปถัดมาจะเป็นส่วนของวงจรที่ออกแบบเพิ่มเติมคือ ค่ากระแสเอาต์พุตคงที่ (Constant Current : CC) โดยในวงจรนี้จะอยู่ในช่วง 0.15-2A และวงจรที่ใช้ในการตรวจจับกระแสนั้นจะใช้วิธีตรวจจับกระแสแบบด้านบน (High side current sense) ด้วยการใช้ออปแอมป์ต่อวงจรในลักษณะการขยายความแตกต่างสัญญาณ (Differential amplifier) กับไอซี LM358

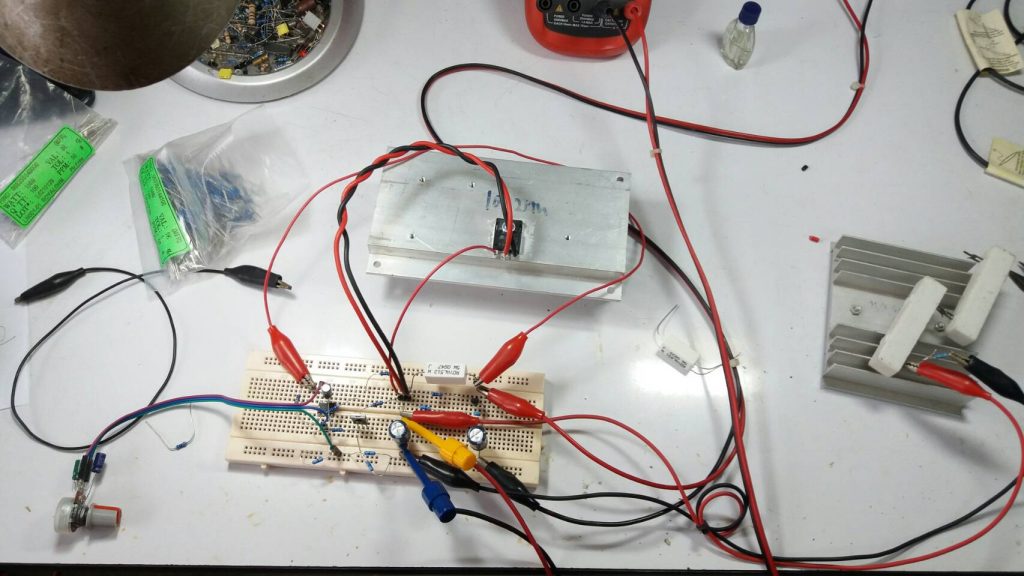

ในรูปต่อมาจะเป็นวงจรต้นแบบที่สามารถควบคุมค่าแรงดันคงที่ และกระแสคงที่เป็นที่น่าพอใจและสามารถปรับตัวต้านทานเพื่อกำหนดค่าที่ต้องการได้แล้ว ซึ่งในที่นี้จะยังเป็นการต่อวงจรทั้งหมดในเบรดบอร์ด (Breadboard) ซึ่งต่อมาเราจะย้ายวงจรมายัง PCB อเนกประสงค์ใหม่อีกครั้ง

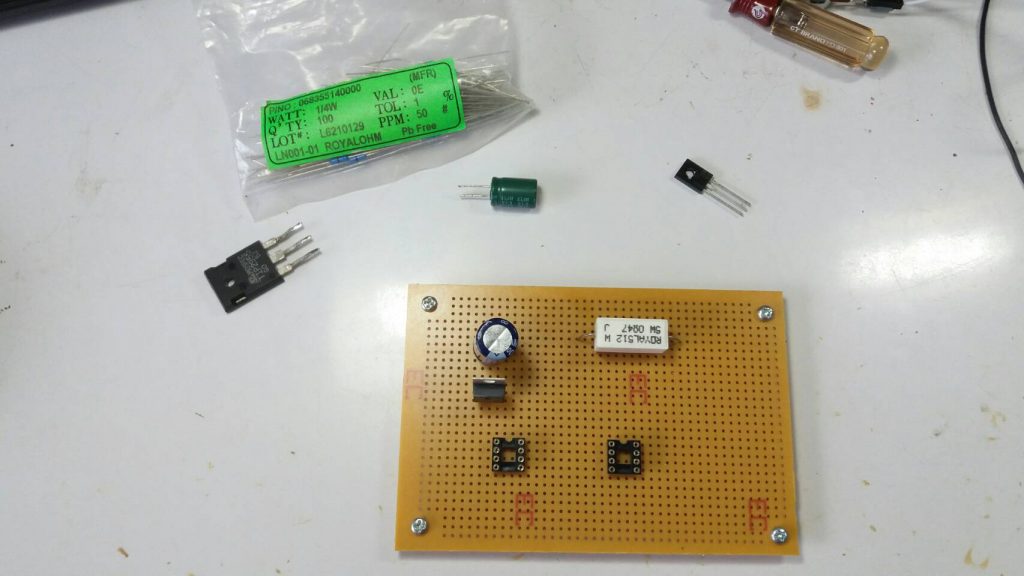

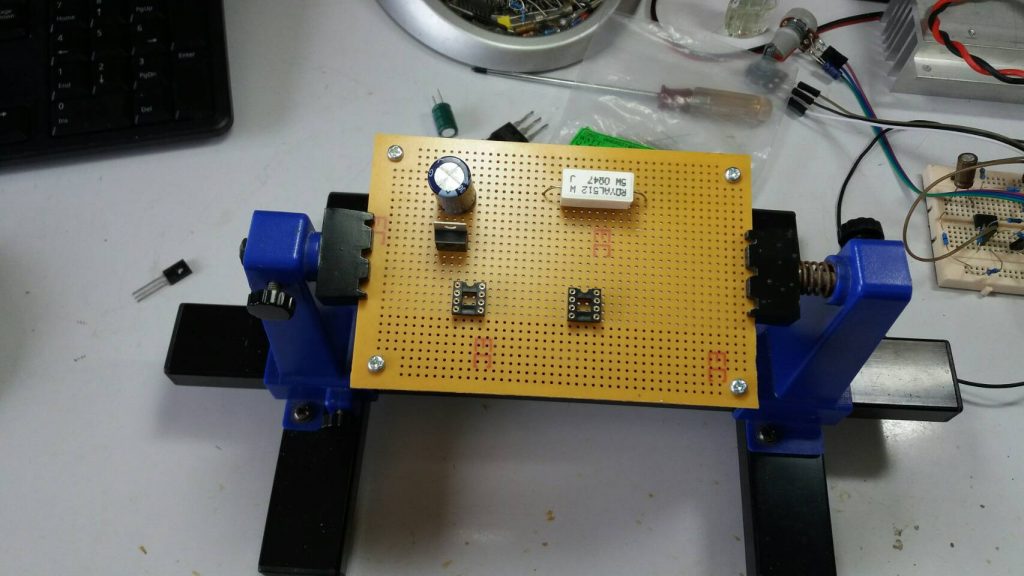

เมืื่อเราประกอบวงจรใหม่บน PCB อเนกประสงค์ จะเริ่มต้นประกอบส่วนที่มีกลุ่มอุปกรณ์มากๆ ก่อน และสามารถทดสอบการทำงานได้ ทั้งนี้ทำให้เราตรวจสอบการทำงานและความถูกต้องได้ง่าย

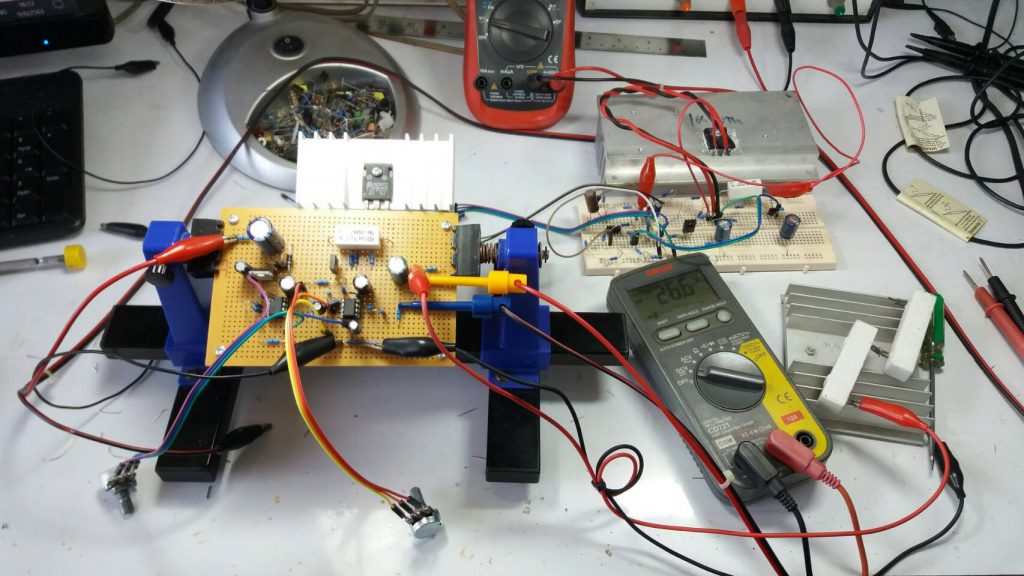

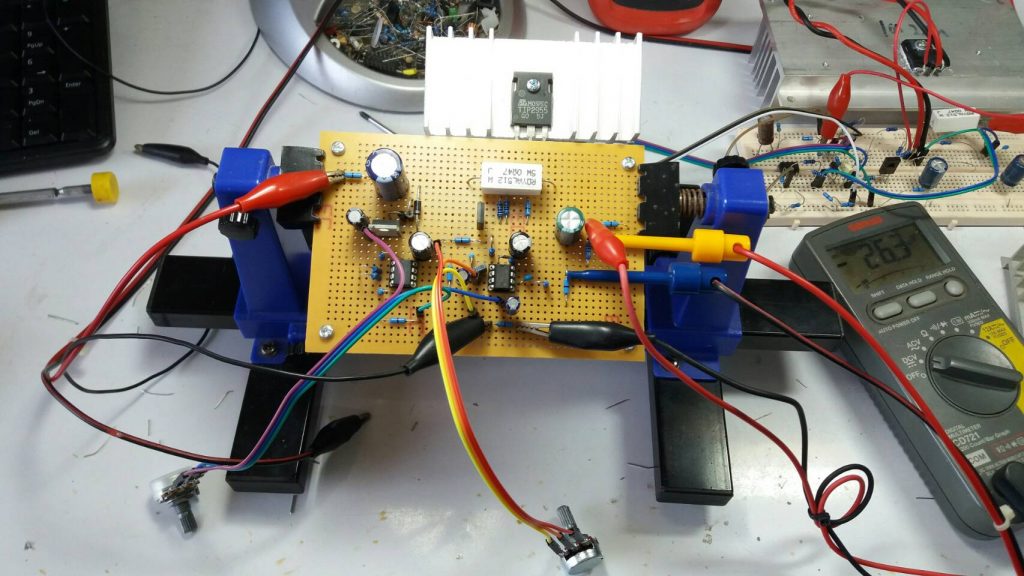

ลักษณะของการประกอบอุปกรณ์ทั้งหมดเสร็จแล้ว และวงจรสามารถทำงานได้ตามแนวคิดที่กำหนดไว้ ในที่นี้จะใช้ตัวต้านทานค่าคงที่ขนาด 10 โอห์ม 10 วัตต์ จำนวน 2 ตัว ในการทดสอบการควบคุมแรงดันคงที่และกระแสคงที่รวมทั้งผลต่างๆ ที่อาจจะเกิดขึ้น

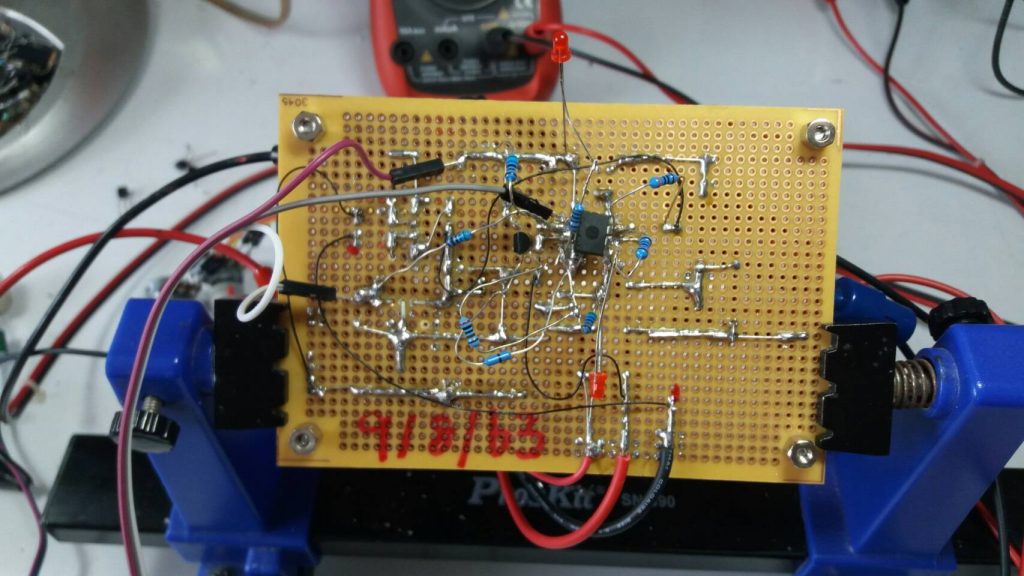

ในส่วนรูปข้างบนนี้จะเป็นการต่อวงจรในส่วนของการแสดงผลเพิ่มเติม ซึ่งเราจะใช้หรือไม่ใช้ส่วนนี้ได้โดยไม่กระทบการทำงานหลัก ซึ่งจะแสดงผลเมื่อเกิดการจ่ายกระแสเกิน โดยจะมีแอลอีดีแสดงผลให้ทราบและอีกส่วนคือ ถ้าในส่วนของตัวขับกำลังทรานซิสเตอร์เกิดความร้อนสูง ประมาณ 80 องศาเซลเซียล จะทำให้วงจรหยุดการทำงานเพื่อให้อุณหภูมิลดลง โดยในช่วงที่อุณหภูมิจะมีแอลอีดีแสดงผลให้ทราบ

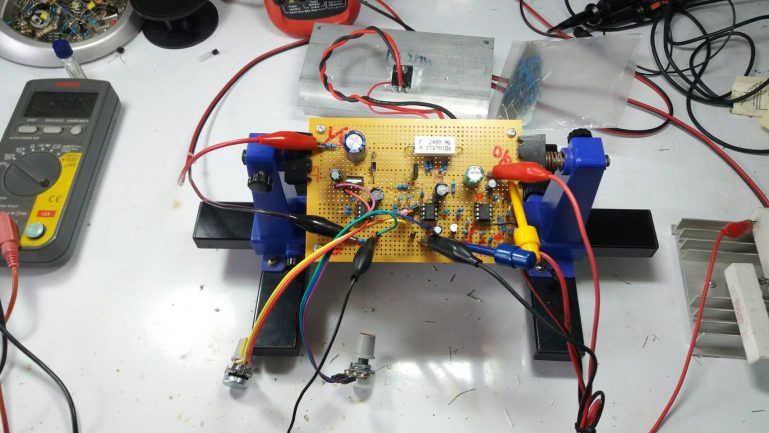

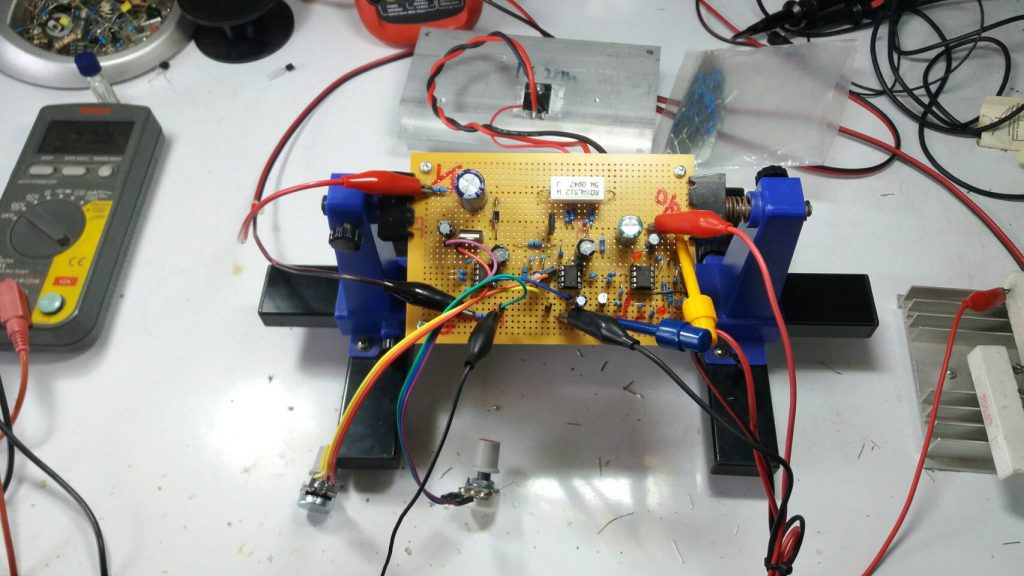

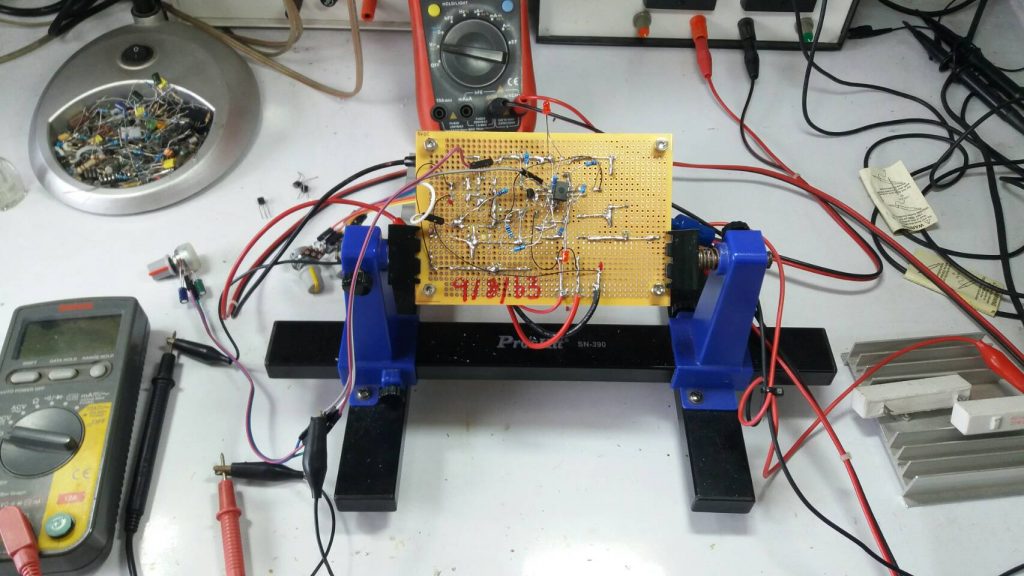

ในรูปสุดท้ายจะเป็นลักษณะของวงจรที่ประกอบส่วนต่างๆ เข้ามารวมกันในบอร์ดเดียวเสร็จเรียบร้อย และสามารถนำไปใช้งานได้จริง หรือเราอาจจะออกแบบแผ่น PCB ใหม่เพื่อให้วงจรดูสวยงามและเป็นระเบียบเรียบร้อยขึ้น สำหรับโครงงานนี้จะใช้แนวคิดของการออกแบบวงจรที่ไม่ยากมากครับ และหวังว่าจะนำไปใช้ประโยชน์ได้ดีในราคาที่ไม่สูงมากนัก
