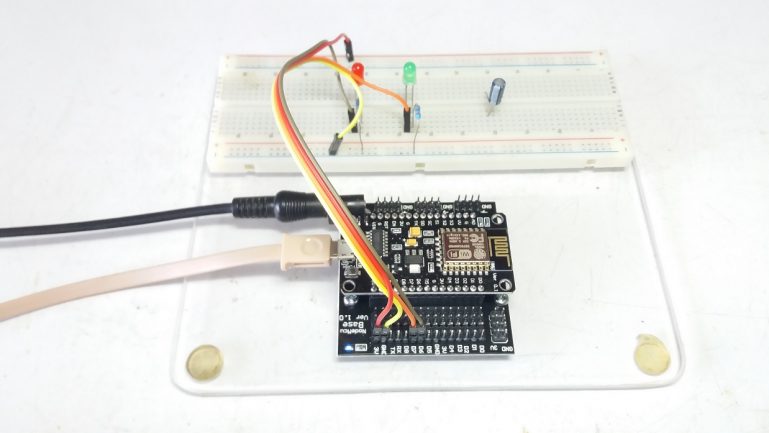

DIY base plate for Breadboard and ESP8266 V.3

โครงงานเล็กๆ กับการทำฐานรับให้กับบอร์ดทดลองไมโครคอนโทรลเลอร์ ESP8266 V.3 และแผ่นเบรดบอร์ด (Breadboard) ให้อยู่บนแผ่นอะคิลิกเดียวกัน เพื่อให้การทดลองง่ายและสะดวกยิ่งขึ้น ทั้งนี้เดิมบอร์ดไมโครคอนโทรลเลอร์ ESP8266 นั้น โดยปกติมีขาเชื่อมต่อ (IDE Header) มาให้ซึ่งจะเหมาะกับการต่อทดลองโครงงานเล็กๆ ใช้อุปกรณ์ไม่มากนัก แต่ในกรณีที่เราต้องการทดลองหลายรูปแบบและต้องการศึกษาเรียนรูัต่อเนื่อง จึงมีแนวความคิดในการทำฐานรับให้กับบอร์ดทดลองนี้เพิ่มขึ้น

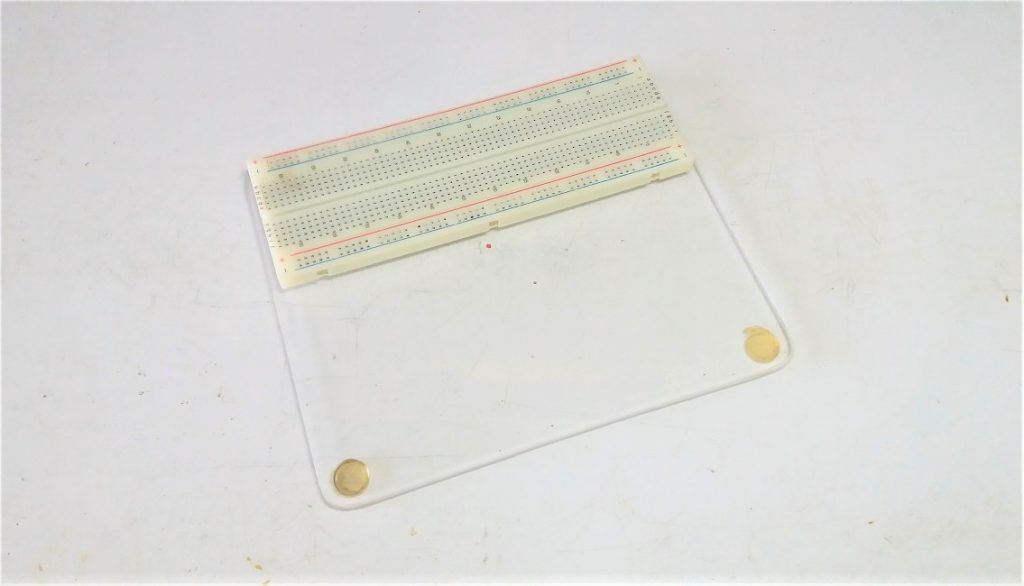

รูปที่ 1 นำเบรดบอร์ดมาติดบนแผ่นอะคิลิก (ด้านบน)

รูปที่ 1 เป็นการนำแผ่นเบรดบอร์ดขนาด 6.5X5.5 เซนติเมตร มาติดบนแผ่นอะคิลิกใสขนาด 17X14 เซนติเมตร ซึ่งปกติเบรดบอร์ดจะมีแผ่นกาวให้เราแกะและติดเข้ากับกล่องต่างๆ ได้สะดวก และในที่นี้จะติดไว้ระยะสำหรับบอร์ดไมโครคอนโทรลเลอร์ส่วนหนึ่ง

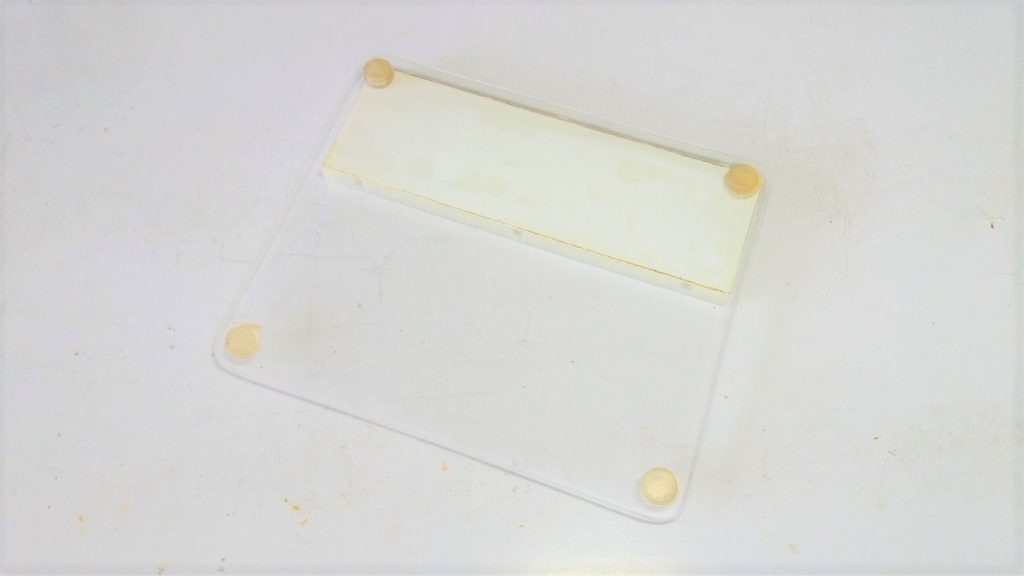

รูปที่ 2 แผ่นเบรดบอร์ดยึดกับแผ่นอะคิลิก (ด้านล่าง)

รูปที่ 2 ลักษณะของการยึดกับแผ่นอะคิลิกด้านล่างและใช้ยางรองแผ่นอะคิลิก 4 ตัวเพื่อให้ยึดกับโต๊ะทดลองได้ดียิ่งขึ้น

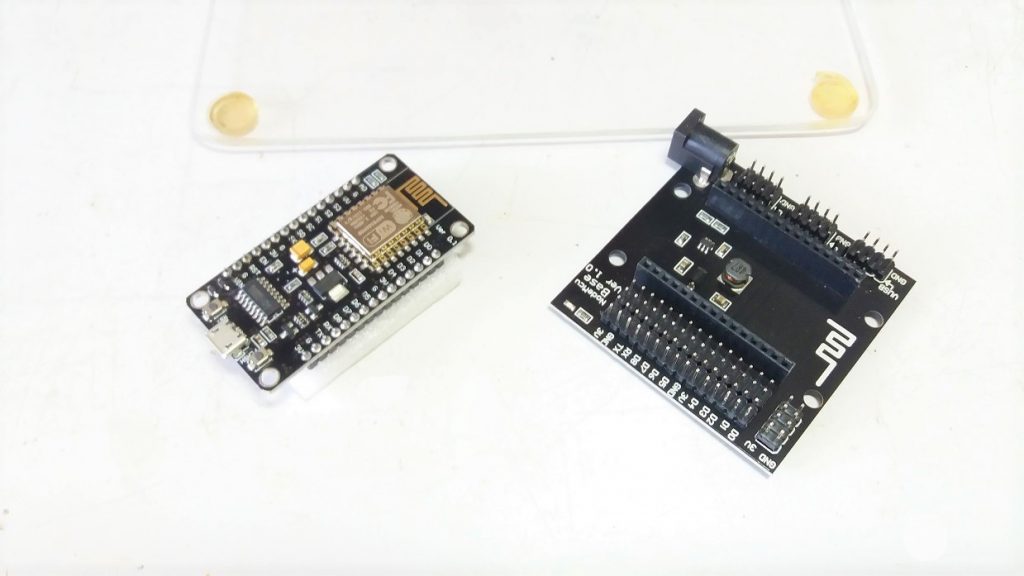

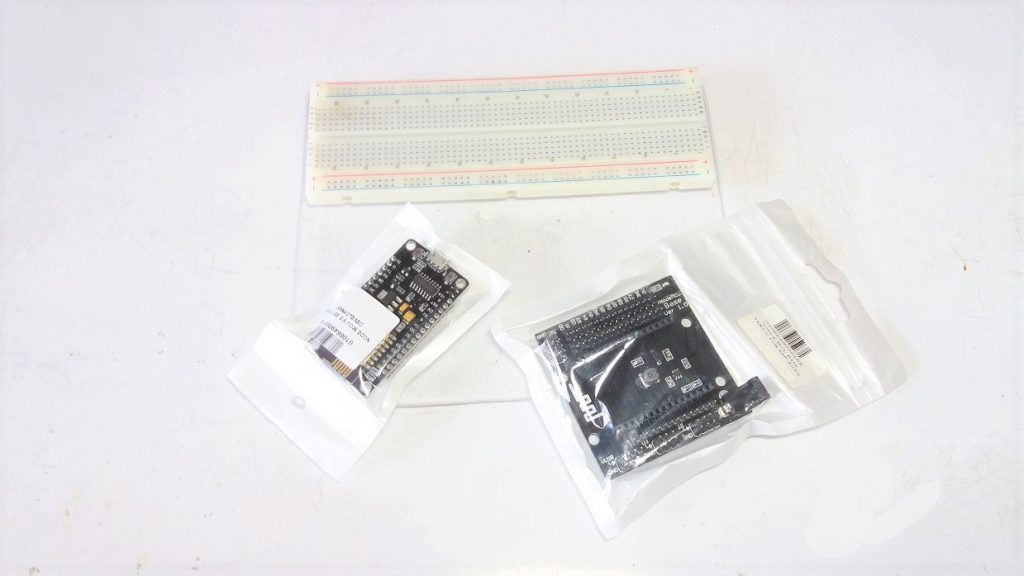

รูปที่ 3 เตรียมบอร์ดไมโครคอนโทรลเลอร์ ESP8266 และ NodeMCU Base V.1

รูปที่ 3 เตรียมบอร์ดไมโครคอนโทรลเลอร์ ESP8266 และ NodeMCU Base V.1 สำหรับนำมายึดและทำการวางเลเอาต์ (Layout) เบื้องต้นเพื่อให้เหมาะสมและสวยงามขึ้น

รูปที่ 4 ดูตำแหน่งรูเจาะของบอร์ดไมโครคอนโทรลเลอร์

รูปที่ 4 ให้เราสังเกตตำแหน่งรูเจาะของบอร์ดไมโครคอนโทรลเลอร์ และ NodeMCU Base สำหรับยึดเข้ากับแผ่นอะคิลิก

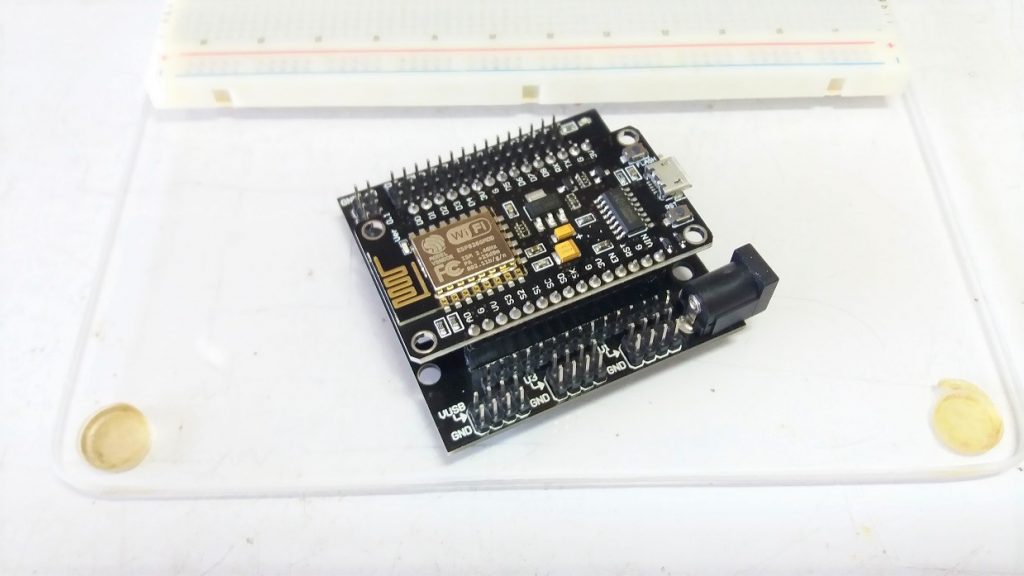

รูปที่ 5 ทดลองประกอบบอร์ดไมโครคอนโทรลเลอร์เข้าด้วยกัน

รูปที่ 5 ทดลองประกอบส่วนของบอร์ดไมโครคอนโทรลเลอร์และ NodeMCU Base เข้าด้วยกันอีกครั้ง สังเกตระยะห่างรูเจาะและตำแหน่งการวางสกรูยึด

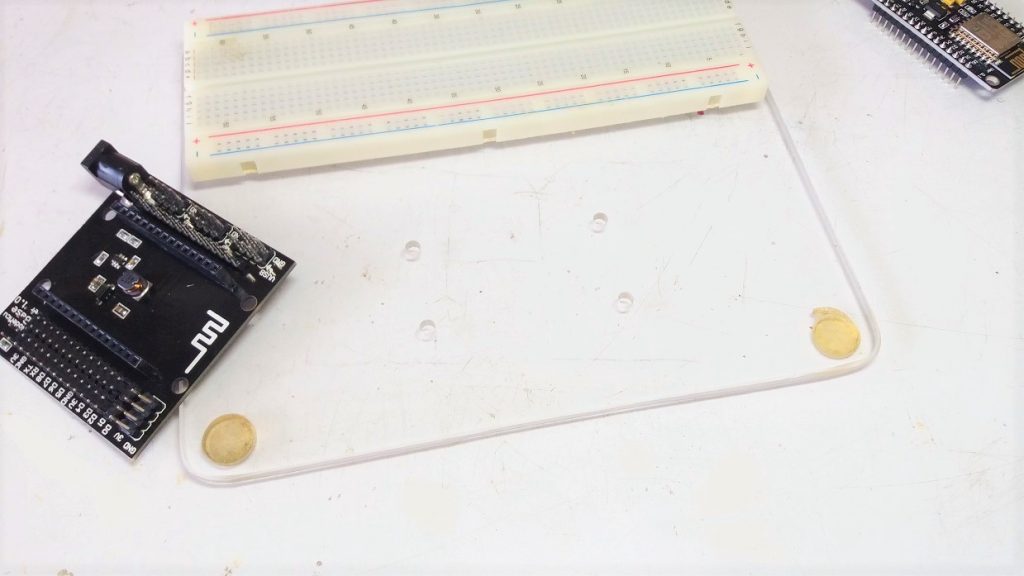

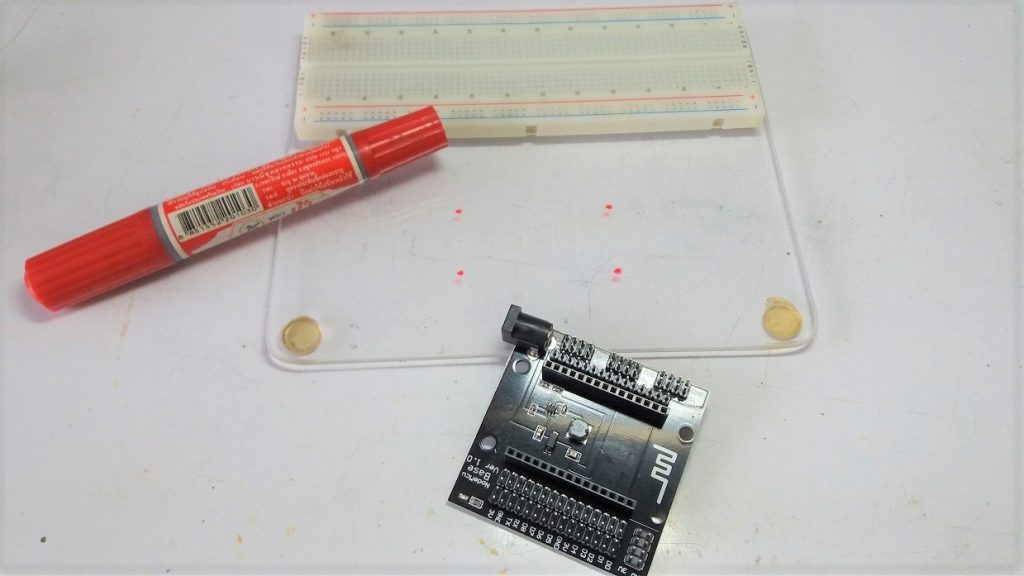

รูปที่ 6 ทำตำแหน่งรูเจาะให้กับแผ่นอะคิลิก

รูปที่ 6 ทำเครื่องหมายตำแหน่งการเจาะรูให้ตัวบอร์ดอยู่ในระยะพอดีอีกครั้ง

รูปที่ 7 เจาะรูและทดลองวัดขนาดรูเจาะอีกครั้ง

รูปที่ 7 เจาะรูบนแผ่นอะคิลิกและเตรียมประกอบเข้าด้วยกัน

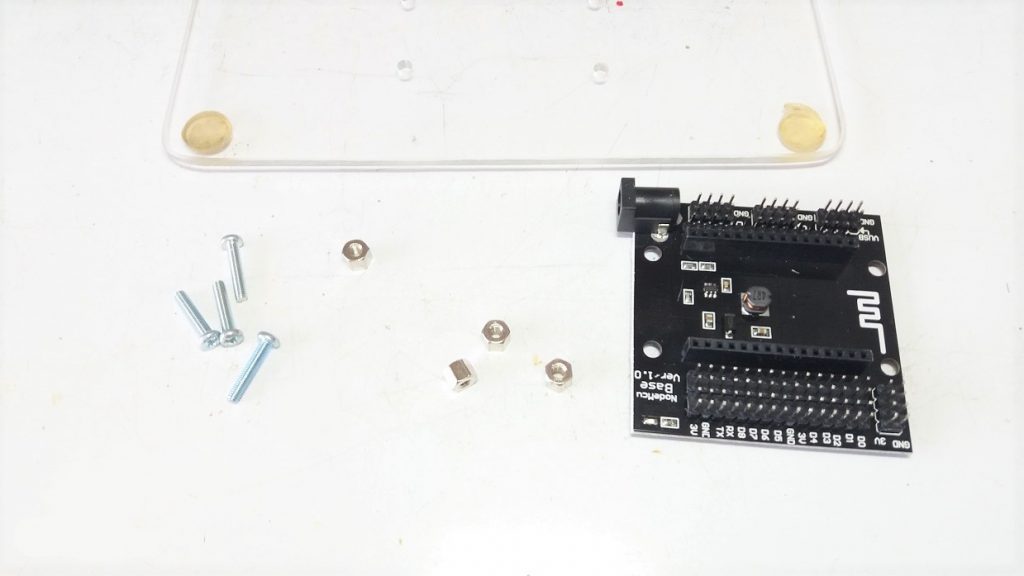

รูปที่ 8 เตรียมเสารองบอร์ดไมโครคอนโทรลเลอร์

รูปที่ 8 ให้เราใช้เสารองบอร์ดไมโครคอนโทรลเลอร์และ NodeMCU Base และยึดเข้ากับแผ่นอะคิลิก

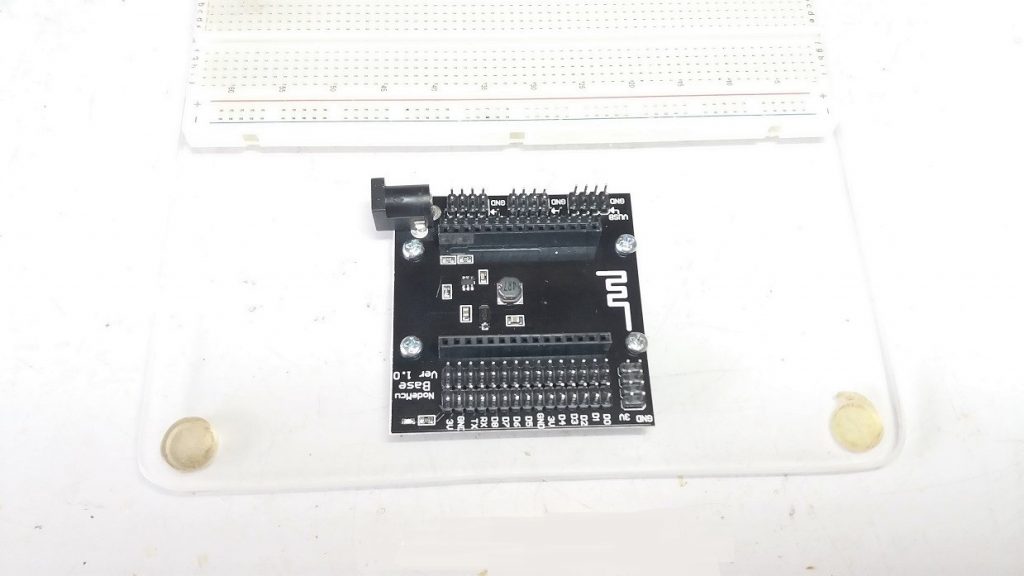

รูปที่ 9 ยึดบอร์ดไมโครคอนโทรลเลอร์กับแผ่นฐานรองอะคิลิก

รูปที่ 9 แสดงลักษณะของการยึดบอร์ดไมโครคอนโทรลเลอร์กับแผ่นฐานรองอะคิลิกด้านบน

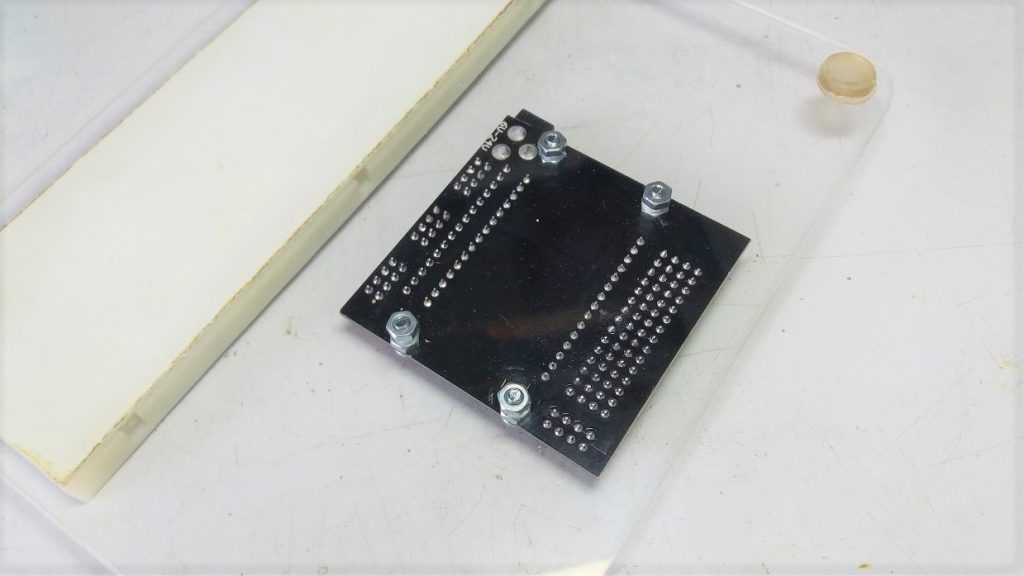

รูปที่ 10 ลักษณะการยึดด้านล่างของบอร์ดกับแผ่นฐานรองอะคิลิก

รูปที่ 10 ลักษณะการยึดด้านล่างของตัวบอร์ดกับแผ่นฐานรองอะคิลิกและการยึดสกรูต่างๆ

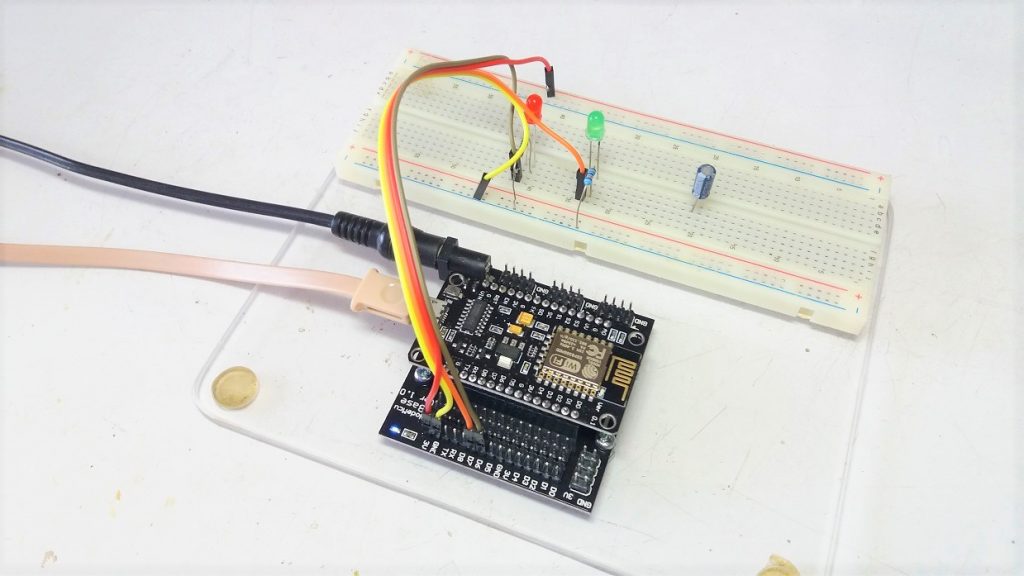

รูปที่ 11 ลักษณะการยึดบอร์ดไมโครคอนโทรลเลอร์กับแผ่นฐานรองอะคิลิก (1)

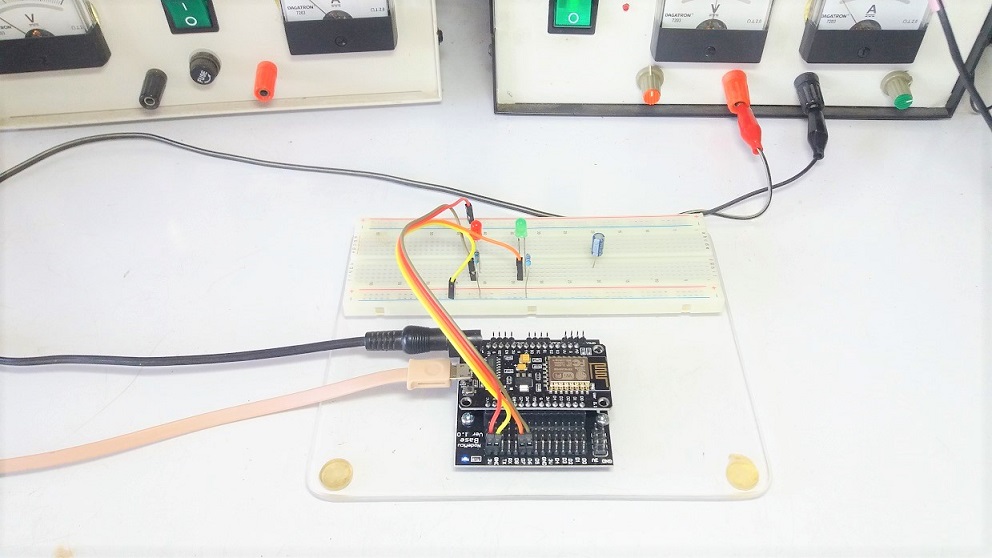

รูปที่ 12 ลักษณะการยึดบอร์ดไมโครคอนโทรลเลอร์กับแผ่นฐานรองอะคิลิก (2)

รูปที่ 11 และ 12 แสดงลักษณะของการยึดบอร์ดไมโครคอนโทรลเลอร์และ NodeMCU Base เป็นที่เรียบร้อยและสามารถนำไปทดลองโครงงานต่างๆ ได้ตามต้องการ รวมทั้งการต่อสายไฟเลี้ยง, สายโปรแกรมที่พอร์ต USB และสายสัญญาณเชื่อมต่ออุปกรณ์ต่างๆ ทั้งนี้เพื่อความปลอดภัยต่อการรัดวงจรของบอร์ดบอร์ดไมโครคอนโทรลเลอร์ที่อาจจะเกิดขึ้นในขณะทดลอง

สำหรับโครงงานนี้เป็นเพียงการฐานรับให้กับบอร์ดไมโครคอนโทรลเลอร์และ NodeMCU Base V.1 ซึ่งไม่ได้ต่ออุปกรณ์หรือทดลองวงจรอิเล็กทรอนิกส์อะไรครับ ทั้งนี้เพื่อให้มีความสะดวกต่อการนำบอร์ด ESP8266 มาใช้ในการทดลองโครงงานต่างๆ และอาจจะเป็นประโยชน์สำหรบผู้อ่านอีกแบบหนึ่งครับ.
