Basics TTGO LoRa32 SX1278 433MHz (Lab4)
การทดลองที่ 4 จะเป็นการสื่อสารระหว่าง TTGO LoRa32 SX1278 ด้วยกันเพิ่มขึ้นเป็น 3 บอร์ด ทั้งนี้สำหรับเป็นแนวทางเบื้องต้น ของการสร้างเครือข่ายให้กับระบบเรากันต่อ ทั้งนี้การติดต่อสื่อสารนั้น เป็นไปได้อย่างมากที่จะต้องมีการแลกเปลี่ยนข้อมูลที่มาก 2 จุดขึ้นไป เพื่อให้รูปแบบของการสื่อสารมีความยืดหยุ่นเพิ่มมากขึ้น รวมทั้งความน่าเชื่อถือการทำงานของระบบต่างๆ ที่มีความซับซ้อนของข้อมูลมากๆ

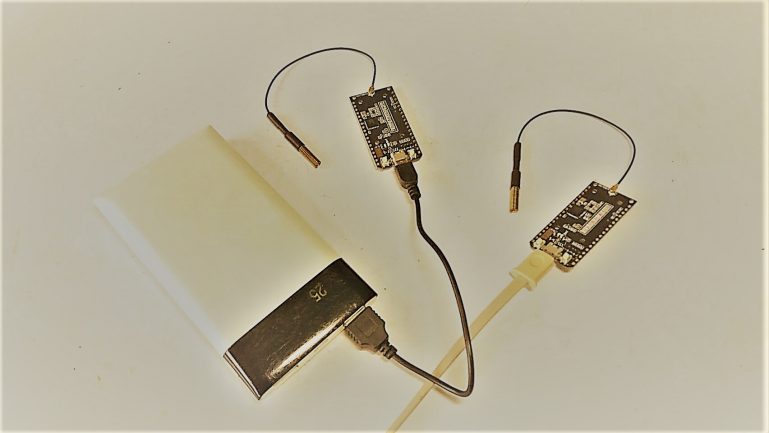

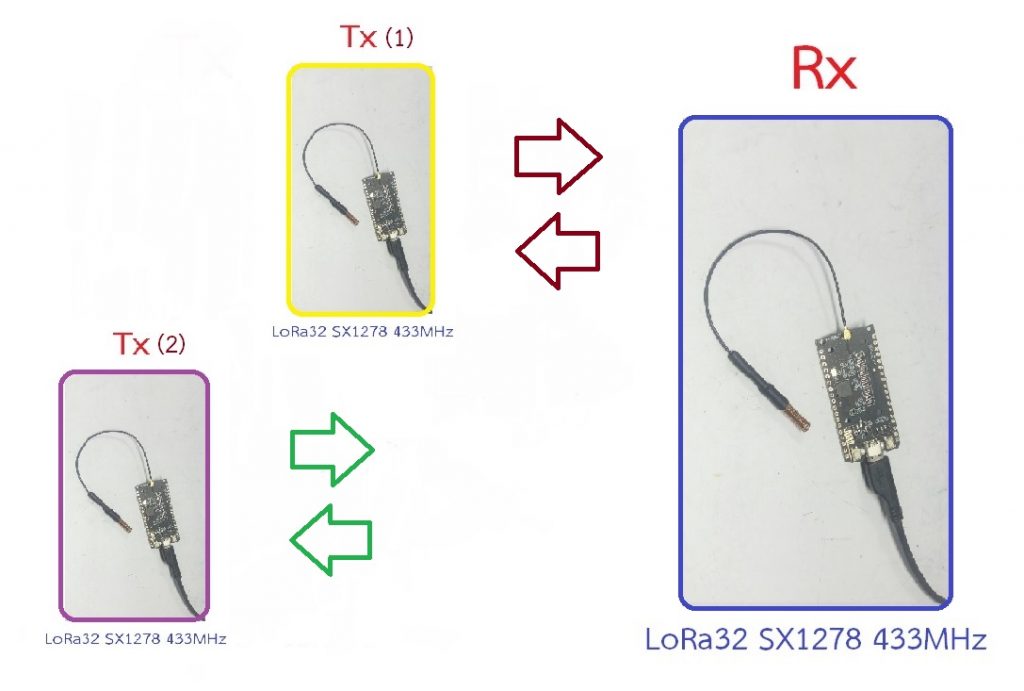

สำหรับแนวความคิดของการทดลองที่ 4 นี้จะแสดงดังรูปข้างล่างซึ่งจะเห็นว่าจะมีบอร์ด Tx1 และ Tx2 จำนวน 2 บอร์ด โดยจะใช้บอร์ด Rx เพียงบอร์ดเดียว เพื่อเป็นการทดลองเบื้องต้น ซึ่งในที่นี้จะหมายความว่าบอร์ด Rx จะสามารถเลือกรับหรือส่งข้อมูลจากบอร์ด Tx ใดก็ได้ หรือต้องการติดต่อการสื่อสารกับบอร์ดใด ซึ่งจะหมายถึงบอร์ด Tx ทั้งสองบอร์ดจะมีเลขรหัส ID ประจำตัว เพื่อให้บอร์ด Rx ระบุความต้องการเพื่อติดต่อสื่อสารนั้นเอง
สำหรับโปรแกรมข้างล่างนี้ (Rx) จะคล้ายกับโปรแกรมที่นำเสนอในการทดลองที่ 3 แต่จะมีบางส่วนเพิ่มเติมคือ คำสั่ง if (readingID.toInt() == 111) โดยคำสั่งส่วนนี้จะเป็นการระบุตัวเลขรหัสของบอร์ดรับและส่งข้อมูล (Tx) ที่ต้องการสื่อสาร ซึ่งเราสามารถเปลี่ยนตัวเลข 111 ให้เป็นเลขอื่นๆ ตามที่เรามีบอร์ดรับส่งข้อมูลได้ และในตัวอย่างนี้จะเป็นการสื่อสารกับบอร์ด Tx ตัวที่ 1 คือถ้าเป็นข้อมูลที่ได้รับจากบอร์ด Tx (1) นั้น บอร์ดรับ Rx จะแสดงข้อมูลที่ออกมาให้ทราบ แต่ถ้าไม่ใช่บอร์ด Rx จะไม่แสดงข้อมูลใดๆ ออกมานั้นเอง
(Rx) Code for TTGO LoRa32 SX1278 433MHz
#include <SPI.h>
#include <LoRa.h>
define SCK 5 // GPIO5 -- SX1278's SCK
define MISO 19 // GPIO19 -- SX1278's MISnO
define MOSI 27 // GPIO27 -- SX1278's MOSI
define SS 18 // GPIO18 -- SX1278's CS
define RST 14 // GPIO14 -- SX1278's RESET
define DI0 26 // GPIO26 -- SX1278's IRQ(Interrupt Request)
define BAND 433E6
byte localAddress = 0xAA; // Tx
byte destinationAddress = 0xBB; // Rx
long lastSendTime = 0;
int interval = 2000;
int count = 1000;
int Var = 2000;
int readingID = 10;
int tempC = 20;
int batteryLevel = 30;
int soilMoisture = 40;
void setup() {
Serial.begin(115200);
while (!Serial);
Serial.println();
Serial.println("LoRa Sender Test");
SPI.begin(SCK,MISO,MOSI,SS);
LoRa.setPins(SS,RST,DI0);
if (!LoRa.begin(BAND)) {
Serial.println("LoRa init failed. Check your connections.");
while (true) {}
}
}
void loop() {
//**** SendMessage Loop ****
if (millis() - lastSendTime > interval) {
Serial.println("Sending, "); Serial.println(readingID); Serial.println(tempC); Serial.println(soilMoisture); Serial.println(batteryLevel); LoRa.beginPacket(); LoRa.print(String(readingID)+"/"+String(tempC)+"&"+String(soilMoisture)+"#"+String(batteryLevel)); LoRa.endPacket(); lastSendTime = millis(); interval = random(2000) + 1000;
}
// ***ReceiveMessage Loop ****
int packetSize = LoRa.parsePacket();
if (packetSize) {
Serial.print("Received, ");
while (LoRa.available()) { String LoRaData = LoRa.readString(); Serial.print(LoRaData); int pos1 = LoRaData.indexOf("/"); int pos2 = LoRaData.indexOf("&"); int pos3 = LoRaData.indexOf("#"); String readingID = LoRaData.substring(0, pos1); String temperature = LoRaData.substring(pos1+1,pos2); String soilMoisture = LoRaData.substring(pos2+1,pos3); String batteryLevel = LoRaData.substring(pos3+1,LoRaData.length());
// readingID = readingID.toInt();
Serial.println(" ");
Serial.println(readingID);
if (readingID.toInt() == 111) { // ID Seting for Receive Data
Serial.print(", readingID Is OK!! ");
Serial.println(" "); Serial.println(readingID); Serial.println(temperature); Serial.println(soilMoisture); Serial.println(batteryLevel); Serial.println(batteryLevel.toInt()+soilMoisture.toInt()); // Conver String to Integer } } Serial.print(", with RSSI "); Serial.println(LoRa.packetRssi());
}
}
ในส่วนของโปรแกรม Tx (1) นี้จะถูกระบุเลขรหัส (ID) เท่ากับ 111 ที่คำสั่ง int readingID = 111; ซึ่งโปรแกรมของ Tx (1) จะส่งข้อมูล int readingID = 111; int tempC = 222; int batteryLevel = 333; int soilMoisture = 444; อยู่ทุกประมาณ 1-2 วินาที และจะรอรับข้อมูลอีกด้วย นั้นหมายความว่าบอร์ด Tx (1) พร้อมรอรับคำสั่งการติดต่อสื่อสารกับบอร์ด Rx ด้วยเช่นกัน
Tx (1) Code for TTGO LoRa32 SX1278 433MHz
#include <SPI.h>
#include <LoRa.h>
define SCK 5 // GPIO5 -- SX1278's SCK
define MISO 19 // GPIO19 -- SX1278's MISnO
define MOSI 27 // GPIO27 -- SX1278's MOSI
define SS 18 // GPIO18 -- SX1278's CS
define RST 14 // GPIO14 -- SX1278's RESET
define DI0 26 // GPIO26 -- SX1278's IRQ(Interrupt Request)
define BAND 433E6
byte localAddress = 0xCC; // Tx
byte destinationAddress = 0xDD; // Rx
long lastSendTime = 0;
int interval = 2000;
int count = 1000;
int Var = 2000;
int readingID = 111;
int tempC = 222;
int batteryLevel = 333;
int soilMoisture = 444;
void setup() {
Serial.begin(115200);
while (!Serial);
Serial.println();
Serial.println("LoRa Sender Test");
SPI.begin(SCK,MISO,MOSI,SS);
LoRa.setPins(SS,RST,DI0);
if (!LoRa.begin(BAND)) {
Serial.println("LoRa init failed. Check your connections.");
while (true) {}
}
}
void loop() {
//**** SendMessage Loop ****
if (millis() - lastSendTime > interval) {
Serial.println("Sending, "); Serial.println(readingID); Serial.println(tempC); Serial.println(soilMoisture); Serial.println(batteryLevel); LoRa.beginPacket(); LoRa.print(String(readingID)+"/"+String(tempC)+"&"+String(soilMoisture)+"#"+String(batteryLevel)); LoRa.endPacket(); lastSendTime = millis(); interval = random(2000) + 1000;
}
//*** ReceiveMessage Loop ****
int packetSize = LoRa.parsePacket();
if (packetSize) {
Serial.print("Received, ");
while (LoRa.available()) { String LoRaData = LoRa.readString(); Serial.print(LoRaData); int pos1 = LoRaData.indexOf("/"); int pos2 = LoRaData.indexOf("&"); int pos3 = LoRaData.indexOf("#"); String readingID = LoRaData.substring(0, pos1); String temperature = LoRaData.substring(pos1 +1,pos2); String soilMoisture = LoRaData.substring(pos2+1,pos3); String batteryLevel = LoRaData.substring(pos3+1,LoRaData.length()); Serial.println(" "); Serial.println(readingID); Serial.println(temperature); Serial.println(soilMoisture); Serial.println(batteryLevel); Serial.println(batteryLevel.toInt()+soilMoisture.toInt()); // Conver String to Integer } Serial.print(", with RSSI "); Serial.println(LoRa.packetRssi());
}
}
เช่นเดียวกันกับในส่วนของโปรแกรม Tx (2) นี้จะถูกระบุเลขรหัส (ID) เท่ากับ 100 ที่คำสั่ง int readingID = 100; ซึ่งโปรแกรมของ Tx (2) จะส่งข้อมูล int readingID = 100; int tempC = 200; int batteryLevel = 300; int soilMoisture = 400; อยู่ทุกประมาณ 1-2 วินาที โดยข้อมูลจะต่างจาก Tx (1) เพื่อให้เราสามารถสังเกตความแตกต่างข้อมูลได้ง่าย รวมทั้งการรอรับข้อมูล ซึ่งบอร์ด Tx (2) พร้อมรอรับคำสั่งการติดต่อสื่อสารกับบอร์ด Rx ด้วยเช่นกัน
Tx (2) Code for TTGO LoRa32 SX1278 433MHz
#include <SPI.h>
#include <LoRa.h>
define SCK 5 // GPIO5 -- SX1278's SCK
define MISO 19 // GPIO19 -- SX1278's MISnO
define MOSI 27 // GPIO27 -- SX1278's MOSI
define SS 18 // GPIO18 -- SX1278's CS
define RST 14 // GPIO14 -- SX1278's RESET
define DI0 26 // GPIO26 -- SX1278's IRQ(Interrupt Request)
define BAND 433E6
byte localAddress = 0xBB; // Tx
byte destinationAddress = 0xAA; // Rx
long lastSendTime = 0;
int interval = 2000;
int count = 1000;
int Var = 2000;
int readingID = 100;
int tempC = 200;
int batteryLevel = 300;
int soilMoisture = 400;
void setup() {
Serial.begin(115200);
while (!Serial);
Serial.println();
Serial.println("LoRa Sender Test");
SPI.begin(SCK,MISO,MOSI,SS);
LoRa.setPins(SS,RST,DI0);
if (!LoRa.begin(BAND)) {
Serial.println("LoRa init failed. Check your connections.");
while (true) {}
}
}
void loop() {
//**** SendMessage Loop ****
if (millis() - lastSendTime > interval) {
Serial.println("Sending, "); Serial.println(readingID); Serial.println(tempC); Serial.println(soilMoisture); Serial.println(batteryLevel); LoRa.beginPacket(); LoRa.print(String(readingID)+"/"+String(tempC)+"&"+String(soilMoisture)+"#"+String(batteryLevel)); LoRa.endPacket(); lastSendTime = millis(); interval = random(2000) + 1000;
}
//*** ReceiveMessage Loop ***
int packetSize = LoRa.parsePacket();
if (packetSize) {
Serial.print("Received, ");
while (LoRa.available()) { String LoRaData = LoRa.readString(); Serial.print(LoRaData); int pos1 = LoRaData.indexOf("/"); int pos2 = LoRaData.indexOf("&"); int pos3 = LoRaData.indexOf("#"); String readingID = LoRaData.substring(0, pos1); String temperature = LoRaData.substring(pos1 +1,pos2); String soilMoisture = LoRaData.substring(pos2+1,pos3); String batteryLevel = LoRaData.substring(pos3+1,LoRaData.length()); Serial.println(" "); Serial.println(readingID); Serial.println(temperature); Serial.println(soilMoisture); Serial.println(batteryLevel); Serial.println(batteryLevel.toInt()+soilMoisture.toInt()); // Conver String to Integer } Serial.print(", with RSSI "); Serial.println(LoRa.packetRssi());
}
}
สำหรับการทดลองที่ 4 นี้คงพอจะเป็นแนวทางเพื่อให้เห็นรูปแบบของการสื่อสาร ที่มากกว่า 2 ตัวขึ้นไปได้กันครับ ซึ่งในการทดลองนี้ยังคงเป็นแนวความคิดเบื้องต้นอยู่ โดยเราสามารถนำไปพัฒนาโปรแกรมได้เพิ่มขึ้น และสำหรับการทดลองต่อไปจะเป็นการใช้บอร์ด TTGO LoRa32 SX1278 เชื่อมต่อสัญญาณไวไฟ (Wi-Fi) กันต่อ เพื่อให้เราสามารถนำข้อมูลที่ได้จากการสื่อสารด้วยความถี่ 433MHz เข้าสู่โลกอินเตอร์เน็ตบ้างครับ.
