Soft Charge and Protection for Switching Mode Power Supply
วงจรซอฟต์ชาร์จและวงจรป้องกันสำหรับสวิตชิ่งโหมดเพาเวอร์ซัพพลาย เป็นอีกส่วนหนึ่งที่สำคัญสำหรับการลดการกระชากของกระแส (Inrush current) ที่เกิดขึ้นในช่วงเวลาเริ่มต้นของการใช้งาน, ลดสัญญาณรบกวนขณะวงจรใช้งาน, และป้องกันการเสียหายจากแรงดันอินพุตที่ต่ำและสูงเกินไปที่อาจจะไม่อยู่ในช่วงที่กำหนด ทั้งนี้วงจรที่ประกอบขึ้นจะเป็นบอร์ดต้นแบบในการพัฒนาครั้งต่อไป

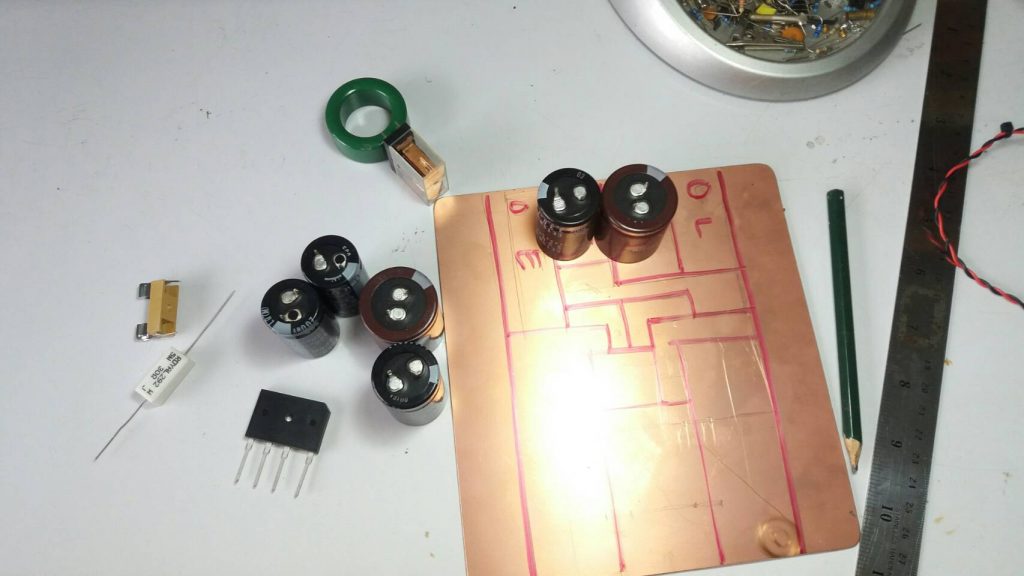

ในรูปที่ 1 เป็นอุปกรณ์ที่ใช้ในวงจรบางส่วนและการทดลองวางตำแหน่งอุปกรณ์ต่างๆ บนแผ่นวงจรพิมพ์ ทั้งนี้ส่วนของวงจรซอฟต์ชาร์จจะแยกบอร์ดจากแหล่งจ่ายไฟเลี้ยงสวิตชิ่งเพาเวอร์ซัพพลายในเบื้องต้นก่อน เพื่อช่วยให้การทดลองวงรได้ง่าย และเป็นระเบียบเรียบร้อยของอุปกรณ์ที่ใช้งาน

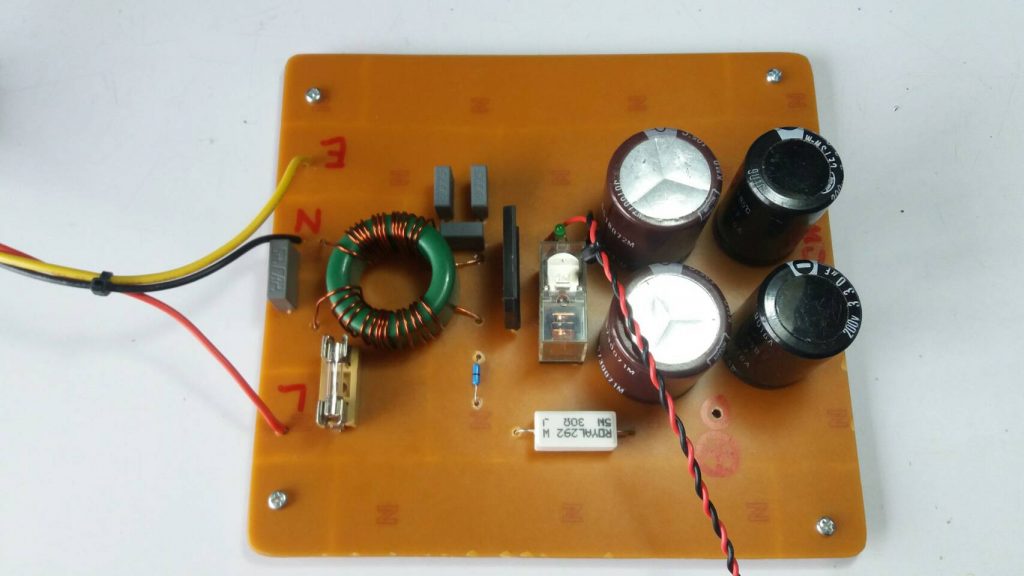

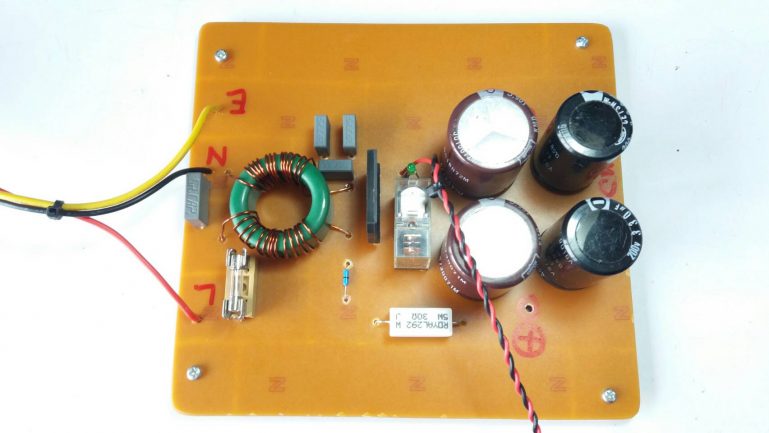

รูปที่ 2 เป็นลักษณะการวางอุปกรณ์บนแผ่นวงจรพิมพ์เรียบร้อยแล้ว ซึ่งจะประกอบด้วยส่วนของวงจรฟิลเตอร์สัญญาณรบกวนบนแหล่งจ่ายไฟ (EMC Line Filter), วงจรเร็กติไฟเออร์, วงจรซอฟต์ชาร์จ (Rectifier) และฟิลเตอร์ (Filter Circuit) ให้กับไฟแหล่งจ่ายไฟ 310Vdc รวมทั้งรีเลย์ที่จะทำหน้าที่บายพาสกำลังไฟฟ้าให้ไหลผ่านไปยังส่วนของวงจรอินเวอร์เตอร์โดยตรง

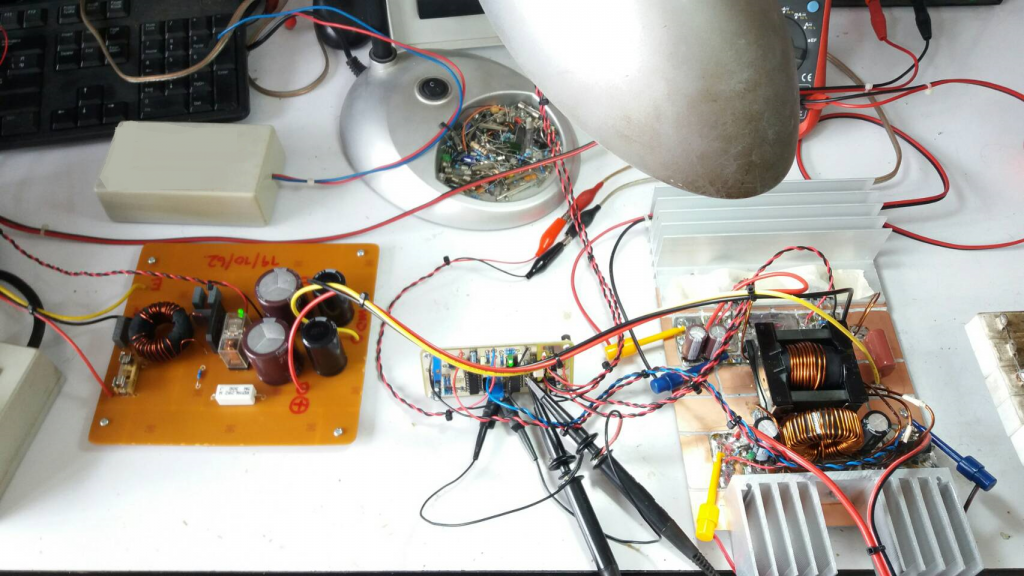

ในรูปที่ 3 เป็นการต่อใช้งานบอร์ดทดลองร่วมกันระหว่างวงจรซอฟต์ชาร์จและป้องกันนี้ เข้ากับชุดแหล่งจ่ายสวิตชิ่งคอนเวอร์เตอร์ขนาดประมาณ 1 กิโลวัตต์ เพื่อทดสอบการทำงานร่วมกันในเรื่องการส่งสัญญาณควบคุม การแสดงสถานะการทำงานเพื่อตรวจสอบการทำงานให้เป็นไปอย่างถูกต้อง

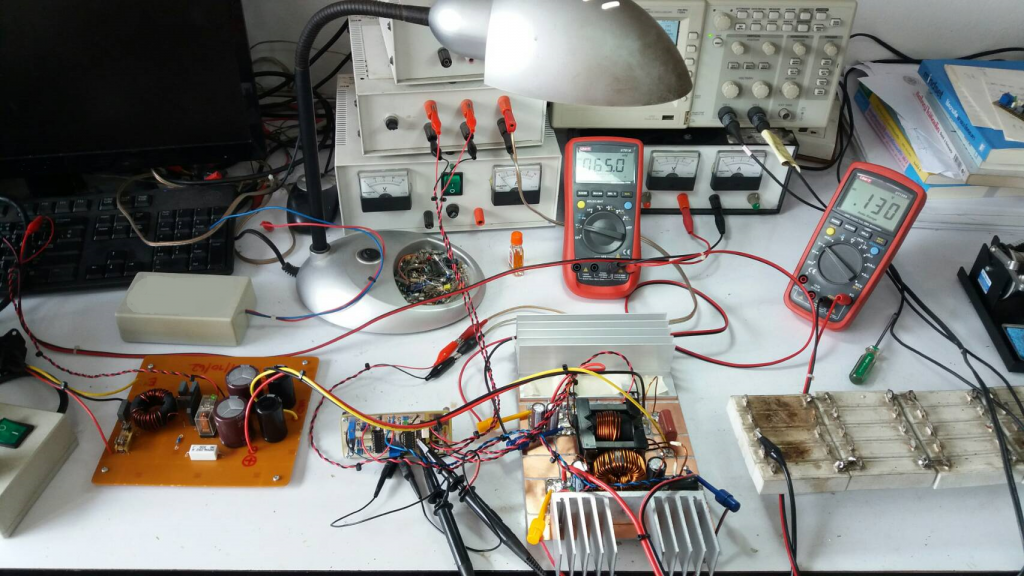

สำหรับรูปสุดท้ายที่ 4 เป็นการต่อวงจรเพื่อทดสอบการทำงาน โดยใช้แหล่งจ่ายไฟแบบสวิตชิ่งเพาเวอร์ ซัพพลาย และให้วงจรสวิตชิ่งเพาเวอร์ ซัพพลายจ่ายกระแสโหลดเต็มกำลังที่ 100% เพื่อเป็นการทดสอบการทำงานรวมทั้ง สังเกตการทำงานของวงจรด้วยกันทั้งหมดให้เป็นไปอย่างถูกต้อง
