Build installation bases for BLDC motor by using acrylic sheets
สำหรับโครงงานนี้จะเป็นการทำฐานยึดให้กับ BLDC Motor ที่ซื้อมา เพื่อให้ง่ายสำหรับการทดลองขับมอเตอร์ การต่อสาย และจัดวางตำแหน่งยึดให้แข็งแรง ซึ่งมอเตอร์ลักษณะนี้จะมีแรงกระชากค่อนข้างมากในการหมุน โดยในรูปข้างล่างจะเป็นลักษณะของมอเตอร์ที่นำมาใช้ ซึ่งจะมีขนาดประมาณเส้นผ่าศูนย์กลาง 15 เซนติเมตร สูง 12 เซนติเมตร ขนาด 580W ที่แรงดันใช้งาน 48V และกระแส 15.5A

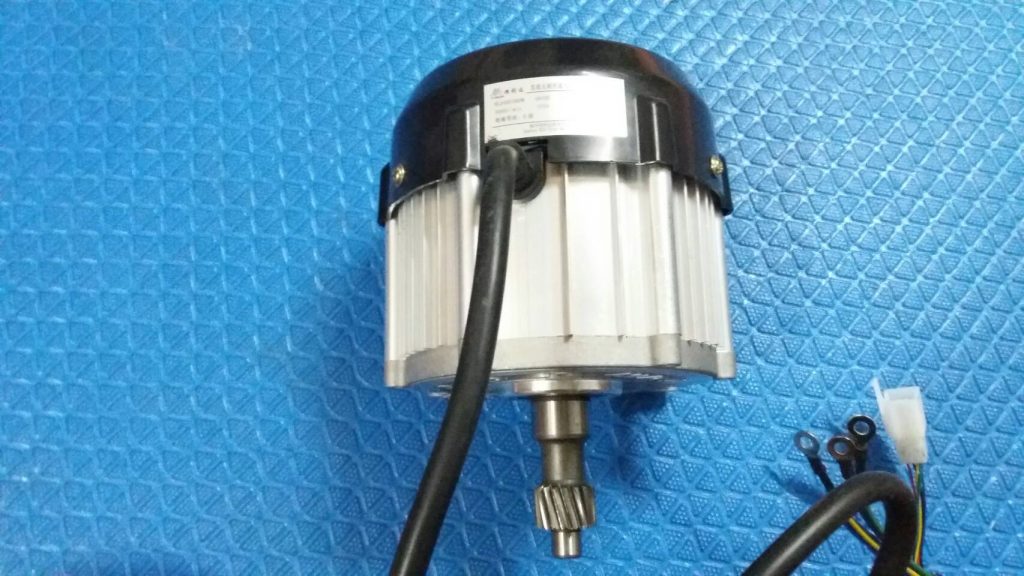

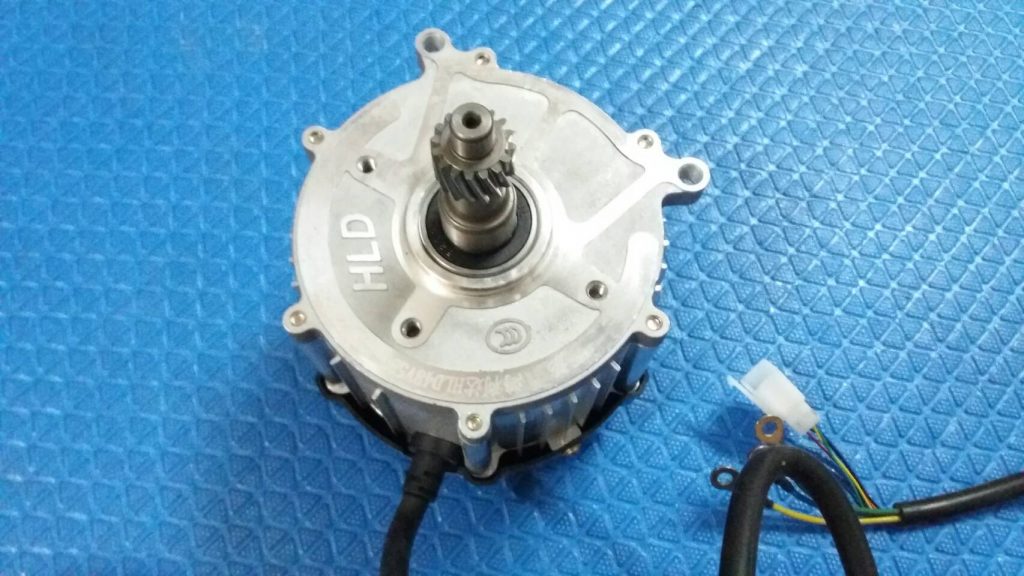

รูปที่ 1 และรูปที่ 2 จะเป็นลักษณะของ BLDC Motor ที่นำมาใช้งาน ซึ่งเป็นตัวมอเตอร์เปล่าและไม่มีขายึดด้านล่างสำหรับวางบนพื้นโต๊ะ โดยเราจะต้องออกแบบแป้นรับด้านหน้าขึ้นมาใหม่เพื่อทำให้มอเตอร์วางในลักษณะแนวนอนปกติ

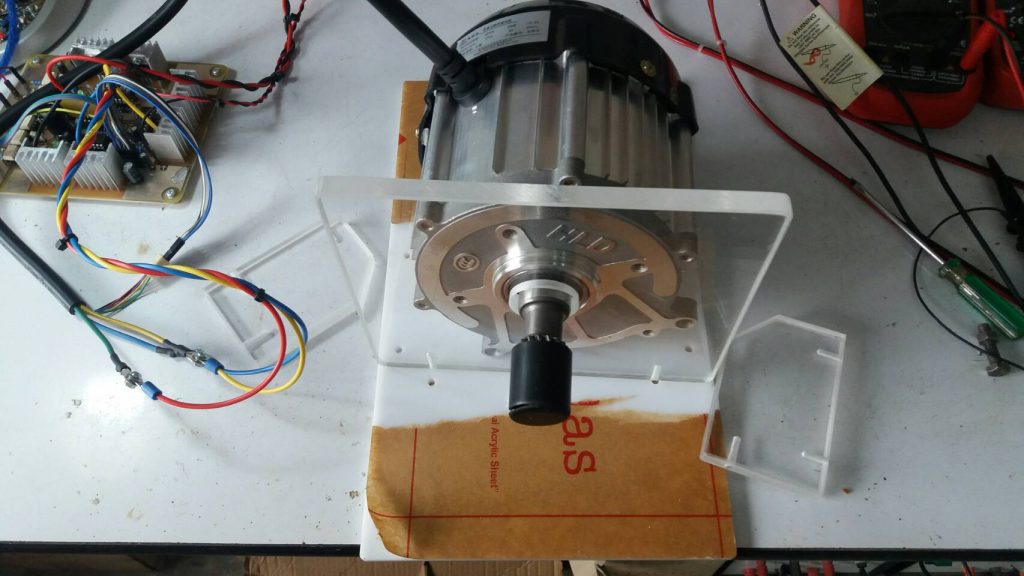

ในรูปที่ 3 และรูปที่ 4 จะเป็นลักษณะของการตัดแผ่นอะคิลิก เพื่อยึดส่วนต่างๆ เข้าด้วยกันและเป็นการวางรูปแบบของฐานยึดกับตัวมอเตอร์ใหม่ รวมทั้งหาตำแหน่งรูเจาะสำหรับยึดมอเตอร์เข้าไว้ด้วยกันให้เหมาะสม

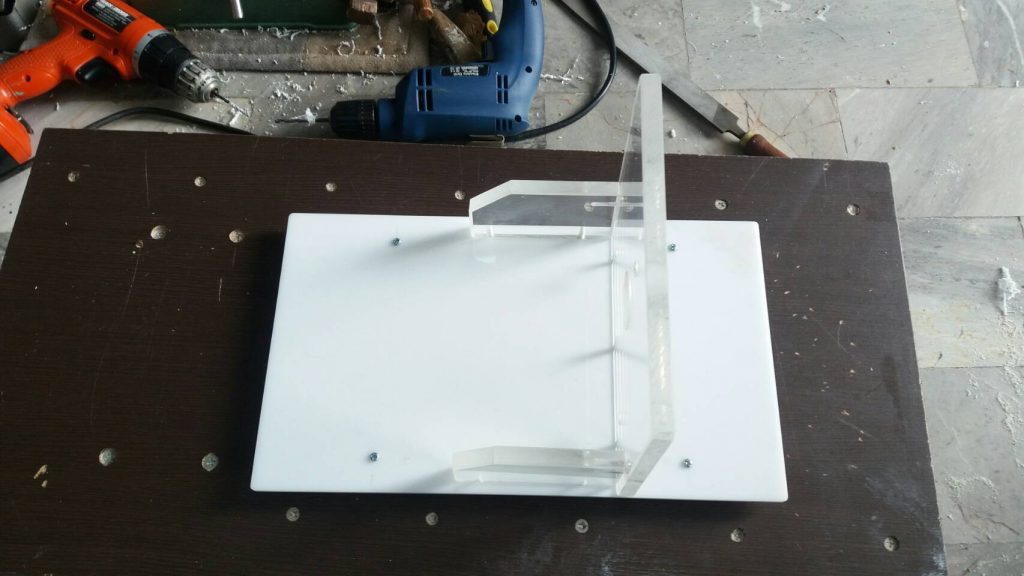

ในรูปที่ 5 และรูปที่ 6 เป็นการยึดแผ่นอะคิลิกด้วยน๊อตจากชิ้นส่วนต่างๆ เข้าด้วยกันและติดตั้งยางรองแผ่นรับอะคิลิกข้างล่าง (แผ่นรับอะคิลิกสีขาว) เพื่อให้มีความยืดหยุ่นกับการรับแรงกระแทกและลดการเกิดเสียงขึ้นในระหว่างการทดลอง

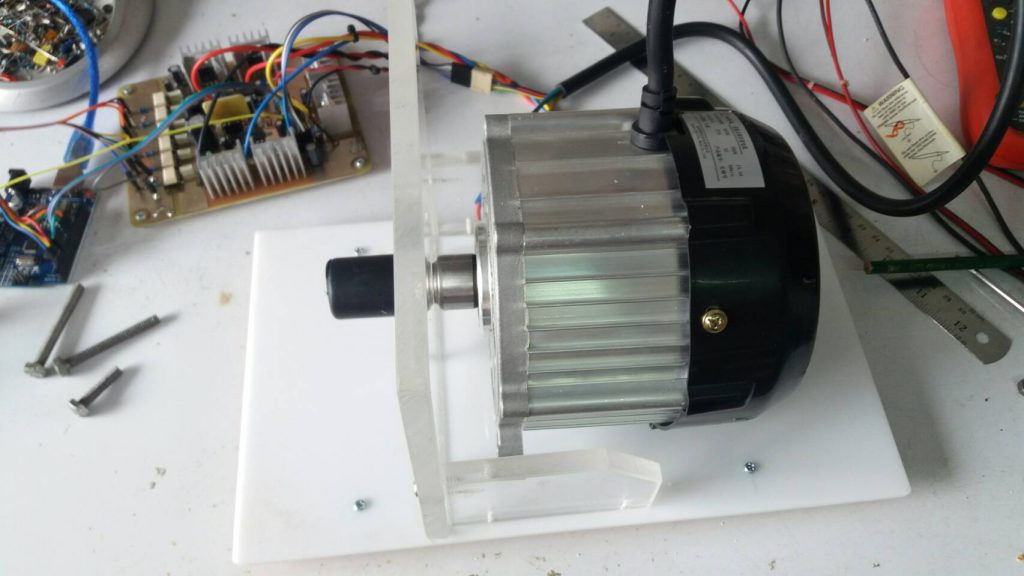

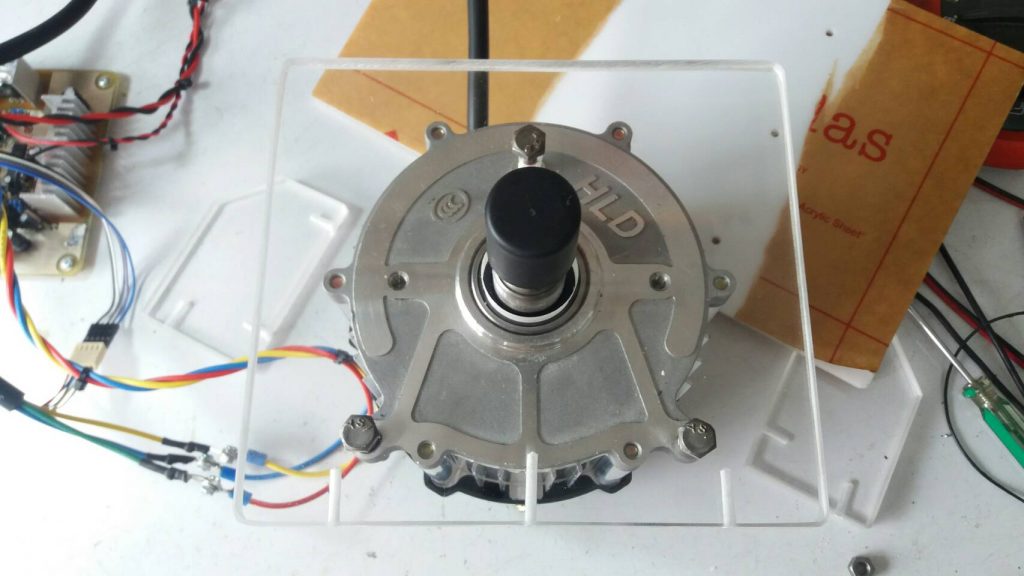

ในรูปที่ 7 และรูปที่ 8 จะเป็นการยึดตัวมอเตอร์เข้ากันแป้นของแผ่นอะคิลิกแนวดิ่ง (แผ่นรับอะคิลิกใส ความหนา 10 มิลลิเมตร) เพื่อความแข็งแรงยิ่งขึ้น

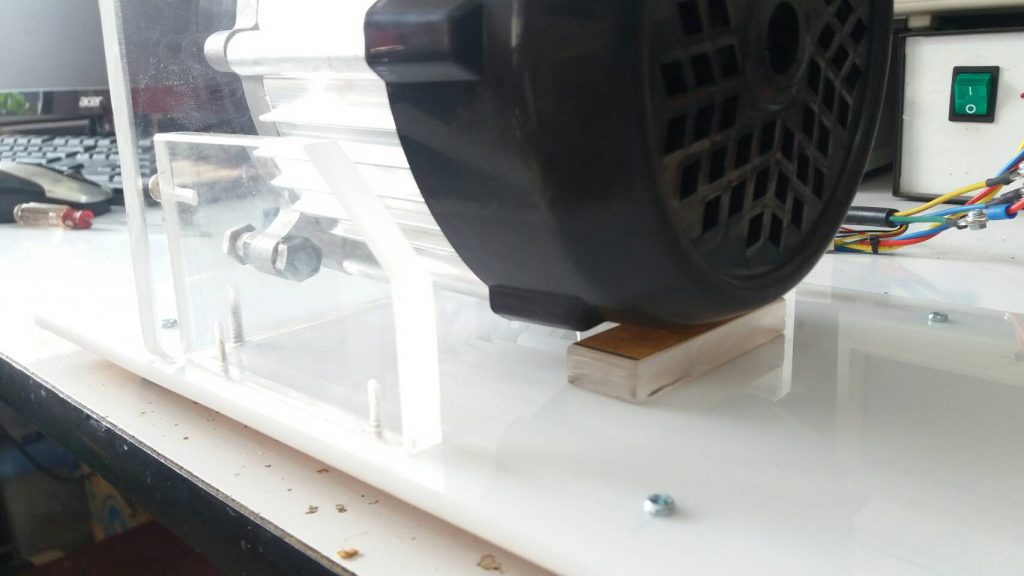

รูปที่ 9 ด้านใต้ตัวมอเตอร์จะรองแผ่นรับด้วยแผ่นอะคิลิกอีก 1 ชิ้นขนาดเล็ก สำหรับเป็นตัวรองแรงกันกระแทกและเพิ่มความแข็งแรงให้กับตัวมอเตอร์ รวมทั้งลดเสียงที่อาจเกิดขึ้นจากการทดลองช่วยให้ตัวมอเตอร์ยึดกับฐานรับได้ดีเพิ่มขึ้น

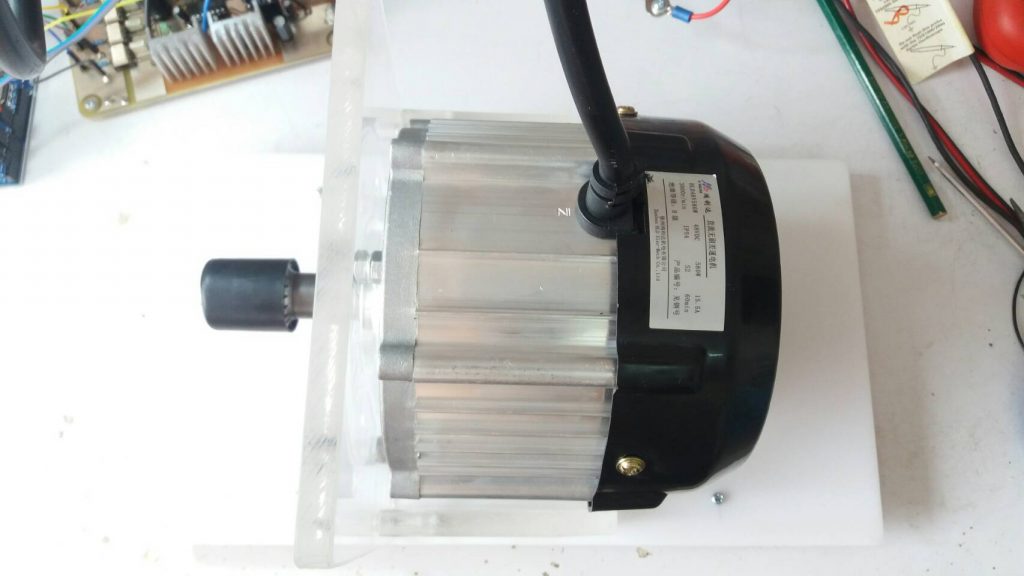

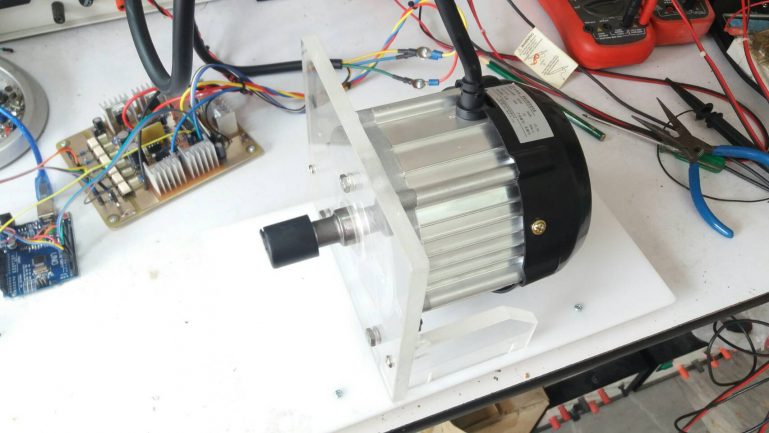

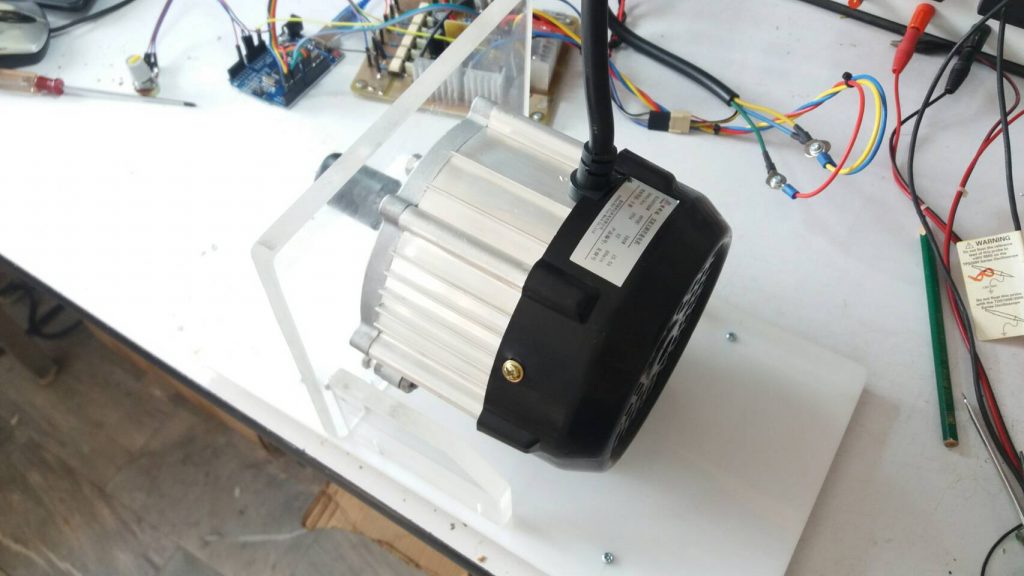

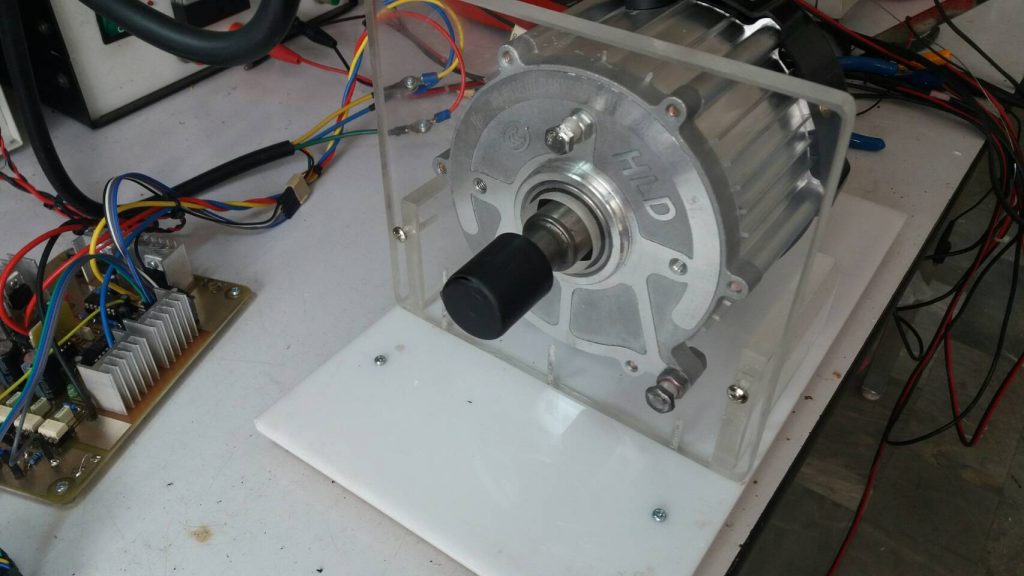

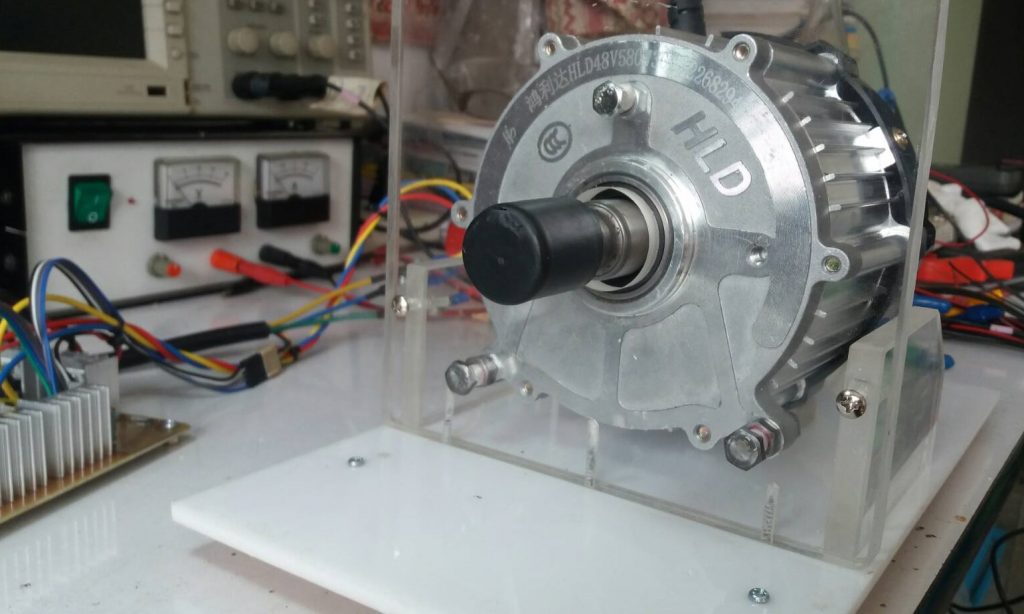

สำหรับในส่วนของรูปที่ 10 และ11 จะเป็นลักษณะของการยึดมอเตอร์ และฐานรับตัวมอเตอร์ที่เสร็จแล้ว และเมื่อนำมาทดลองใช้เบื้องต้น สามารถใช้งานได้ดี แข็งแรง และทดลองการทำงานต่างๆได้สะดวกยิ่งขึ้น และน่าจะเป็นไอเดียให้ท่านสามารถนำไปประยุกต์ใช้งานในด้านต่างๆ อย่างเหมาะสมครับ.
