Simple Temperature Control by using Fuzzy Logic Control Based on Arduino [EP3]

โครงงานนี้เป็นการควบคุมอุณหภูมิแบบฟัซซี่ลอจิก (Fuzzy Logic Control : FLC) โดยใช้บอร์ด Arduino UNO ในการประมวลผลคล้ายกับ EP2 ที่ผ่านมา แต่จะทดลองใช้ไลบารี่ฟัซซี่ลอจิก <Fuzzy.h> ในการเขียนโปรแกรมให้กับบอร์ด Arduino เพื่อศึกษาขั้นตอนและวิธีการใช้ไลบารี่ฟัซซี่ลอจิก รวมทั้งผลที่ได้จากการทำงาน ซึ่งจะช่วยลดระยะเวลาในการเขียนโปรแกรมทั้งหมดและการปรับแต่งการทำงาน เพื่อให้การควบคุมการทำงานของระบบเป็นไปอย่างมีประสิทธิภาพ

Download Arduino Library Fuzzy logic Control

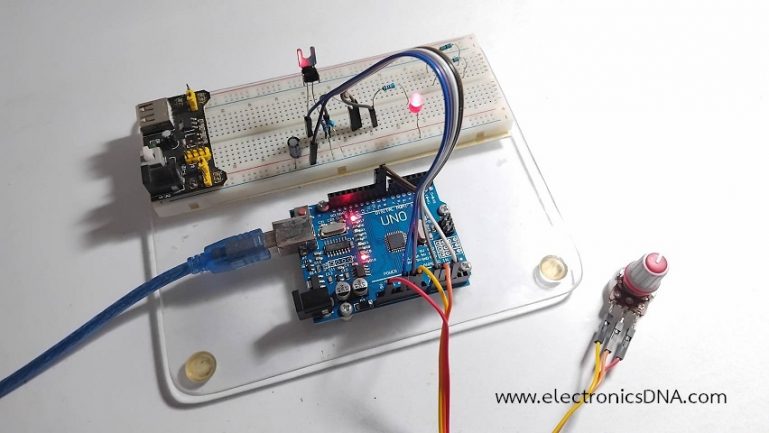

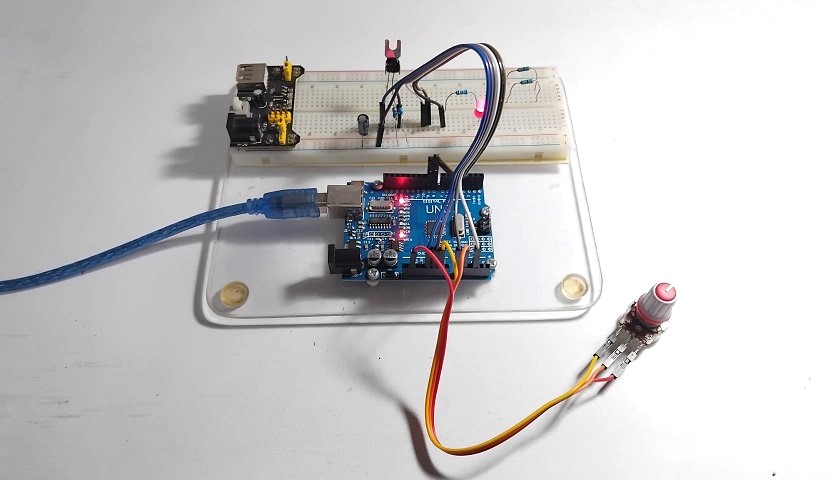

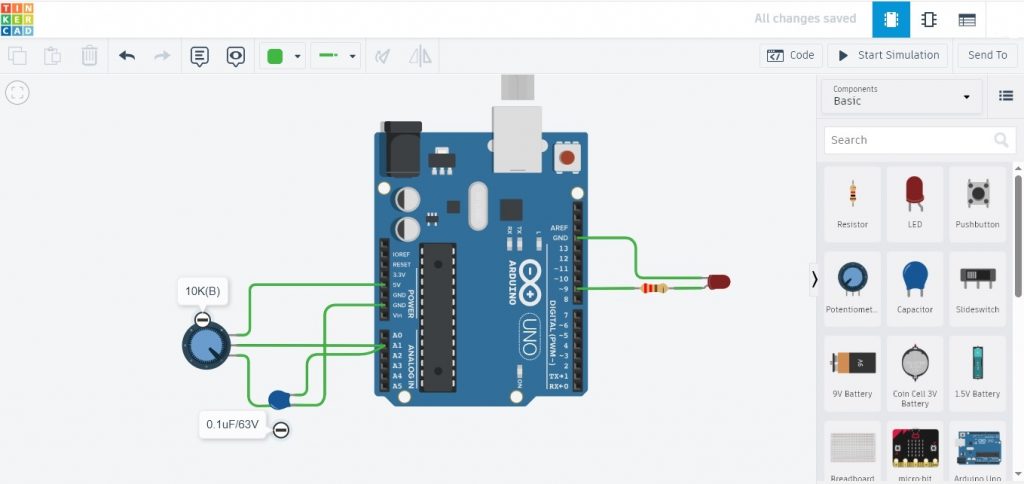

ในรูปที่ 1 และรูปที่ 2 แสดงลักษณะการต่อวงจรสำหรับทดลองควบคุมอุณหภูมิแบบฟัซซี่ลอจิก และวงจรที่ใช้ในการทดลอง ซึ่งในการทดลองนี้จะรับสัญญาณอินพุตเพียง 1 ส่วน (FuzzyINPUT1 คือ ค่าที่อ่านอุณหภูมิได้ใช้ขา A1) และการกำหนดค่าเอาต์พุต 1 ส่วน (FuzzyOUTPUT1 คือ ค่าเอาต์พุตสำหรับกำหนดสัญญาณพัลซ์วิดธ์มอดูเลตชั่นใช้ขา D9) โดยโปรแกรมการทดลองโครงงานดังแสดงข้างล่าง

/*
   Arduino Library By : https://github.com/alvesoaj/eFLL
*/

#include <Fuzzy.h>

  Fuzzy*fuzzy = new Fuzzy();   // Instantiating a Fuzzy object

void setup()
{
  Serial.begin(9600);
  pinMode(9,OUTPUT);

//  ----------- FuzzyINPUT1 --------------------------
  FuzzyInput *Temp = new FuzzyInput(1);
  FuzzySet *small = new FuzzySet(0, 5, 10, 15);
  Temp->addFuzzySet(small);
  FuzzySet *safe = new FuzzySet(10, 20, 20, 25);
  Temp->addFuzzySet(safe);
  FuzzySet *big = new FuzzySet(20, 30, 40, 40);
  Temp->addFuzzySet(big);
  fuzzy->addFuzzyInput(Temp);

//  ----------- FuzzyOUTPUT1 -------------------------
  FuzzyOutput *speed = new FuzzyOutput(1);
  FuzzySet *slow = new FuzzySet(0, 32, 32, 64);
  speed->addFuzzySet(slow);
  FuzzySet *average = new FuzzySet(50, 128, 128, 160);
  speed->addFuzzySet(average);
  FuzzySet *fast = new FuzzySet(140, 192, 255, 255);
  speed->addFuzzySet(fast);
  fuzzy->addFuzzyOutput(speed);

//  ----------- FuzzyRule1 ---------------------------
//Building FuzzyRule "IF Temp = small THEN speed = slow"
  FuzzyRuleAntecedent *ifTempSmall = new FuzzyRuleAntecedent();
  ifTempSmall->joinSingle(small);
  FuzzyRuleConsequent *thenSpeedSlow = new FuzzyRuleConsequent();
  thenSpeedSlow->addOutput(slow);
  FuzzyRule *fuzzyRule01 = new FuzzyRule(1, ifTempSmall, thenSpeedSlow);
  fuzzy->addFuzzyRule(fuzzyRule01);

//Building FuzzyRule "IF Temp = safe THEN speed = average"
  FuzzyRuleAntecedent *ifTempSafe = new FuzzyRuleAntecedent();
  ifTempSafe->joinSingle(safe);
  FuzzyRuleConsequent *thenSpeedAverage = new FuzzyRuleConsequent();
  thenSpeedAverage->addOutput(average);
  FuzzyRule *fuzzyRule02 = new FuzzyRule(2, ifTempSafe, thenSpeedAverage);
  fuzzy->addFuzzyRule(fuzzyRule02);

//Building FuzzyRule "IF Temp = big THEN speed = fast"
  FuzzyRuleAntecedent *ifTempBig = new FuzzyRuleAntecedent();
  ifTempBig->joinSingle(big);
  FuzzyRuleConsequent *thenSpeedFast = new FuzzyRuleConsequent();
  thenSpeedFast->addOutput(fast);
  FuzzyRule *fuzzyRule03 = new FuzzyRule(3, ifTempBig, thenSpeedFast);
  fuzzy->addFuzzyRule(fuzzyRule03);

//----------- END of FuzzySETUP ---------------------
}

void loop()
{

  int Readtemp = analogRead(A1);   // Read temperature pin A1
  int input = map(Readtemp, 0, 1023, 0, 40);  // Map temperature range (0-40°C)

 // int input = 20;      //  For Test RUN Program

  Serial.print(" Readtemp INPUT: ");
  Serial.print(input);
  Serial.print("C ");

  fuzzy->setInput(1, input);  // Running the Fuzzification
  fuzzy->fuzzify();           // Running the Defuzzification
  float output = fuzzy->defuzzify(1);

  Serial.print(", Speed = ");  // Result Speed
  Serial.println(output);
  analogWrite(9,output);

  delay(1000);
}

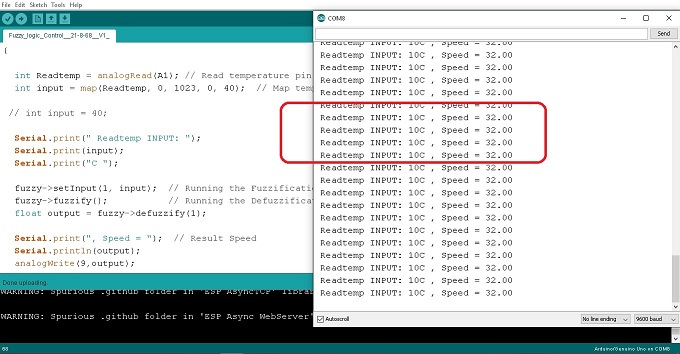

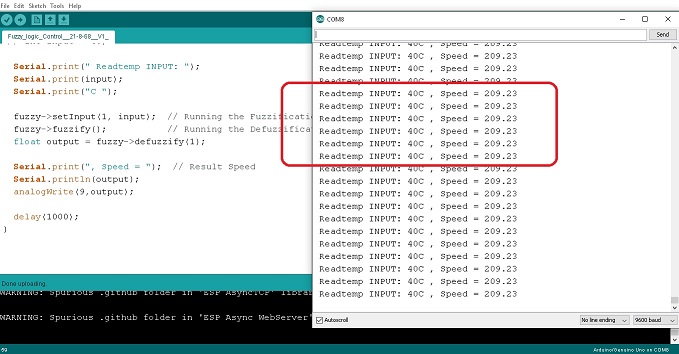

โปรแกรม Arduino สำหรับประมวลผลแบบฟัซซี่ลอจิกจะแบ่งออกเป็น 3 ส่วนคือ ในส่วนแรกที่คำสั่ง #include <Fuzzy.h> จะทำหน้าประกาศใช้งานฟังก์ชั่นไลบารี่ฟัซซี่ลอจิก ส่วนที่สอง void setup() ที่หน้าที่กำหนดอัตราการสื่อสารของพอร์ตอนุกรมเท่ากับ 9600, การส่งสัญญาณพัลซ์วิดธ์มอดูเลตชั่นที่ขา D9 ถัดลงมาจะเป็นการกำหนดค่า FuzzyINPUT, FuzzyOUTPUT, และ FuzzyRule ให้กับระบบ ส่วนที่สาม void loop() จะทำหน้าที่รับค่าสัญญาณอินพุตด้วยคำสั่ง int Readtemp = analogRead(A1); จากนั้นจะใช้คำสั่ง int input = map(Readtemp, 0, 1023, 0, 40); เพื่อเปลี่ยนค่าที่อ่านได้ 0-1023 ให้อยู่ในช่วง 0-40 (หมายถึงช่วงอุณหภูมิ 0-40°C) และแสดงผลด้วยคำสั่ง Serial.print(input); จากนั้นจะเป็นคำสั่งให้ประมวลผล fuzzy->setInput(1, input); คำสั่ง fuzzy->fuzzify(); และคำสั่ง float output = fuzzy->defuzzify(1); ซึ่งจะได้ค่าเอาต์พุตออกมาที่ตัวแปร output โดยเราสามารถนำค่าที่ได้ไปกำหนดความกว้างของสัญญาณพัลซ์วิดธ์มอดูเลตชั่นที่ขา D9 ด้วยคำสั่ง analogWrite(9,output); และแสดงผลด้วยคำสั่ง Serial.println(output); ให้ทราบอีกครั้ง

สำหรับโครงงานนี้เป็นการทดลองควบคุมอุณหภูมิด้วยฟัซซี่ลอจิก โดยใช้ไลบารี่ <Fuzzy.h> [Ref. https://github.com/alvesoaj/eFLL] ที่สามารถนำมาพัฒนาโครงงานได้รวดเร็วขึ้น โดยในการทดลองเราสามารถปรับตัวเลข FuzzyINPUT1 และ FuzzyOUTPUT1 ให้การควบคุมของระบเป็นไปตามที่ต้องการ และในส่วนสัญญาณอินพุตใช้ตัวต้านทานปรับค่า (Variable Resistor : VR) ในการทดลองการทำงานโดยเราสามารถเปลี่ยนเป็นเซนเซอร์อุณหภูมอื่นๆ ได้ตามที่ต้องการ (ในการใช้เซนเซอร์ NTSA0104JZ084 สามารถปรับโปรแกรมได้ตาม EP2) โดยในโครงงานนี้จะเน้นการใช้ไลบารี่ฟัซซี่ลอจิกและปรับโปรแกรมบางส่วนให้ดูเข้าใจง่ายและให้ผู้อ่านสามารถนำไปประยุกต์ใช้งานต่างๆ ได้ง่ายขึ้น
