Mini Zero Current Switching (ZCS) DC-DC Resonant L-Type Buck Converter 20W

กับโครงงานที่ผ่านมาเป็นการนำเสนอวงจรดีซี ทู ดีซี เรโซแนนท์คอนเวอร์เตอร์แบบ Zero Voltage Switching : ZVS ไปแล้วนั้น สำหรับโครงงานนี้ก็จะเป็นวงจรดีซี ทู ดีซี บักคอนเวอร์เตอร์ ในลักษณะของเรโซแนนท์คอนเวอร์เตอร์เช่นกัน แต่จะเป็นแบบ Zero Current Switching : ZCS ชนิด L-Type กันต่อ โดยตัววงจรจะให้กำลังทางด้านเอาต์พุตที่ 20 วัตต์ต่อเนื่อง ทั้งนี้เพื่อเรียนรู้และศึกษาการทำงานของวงจรแบบนี้กันต่อครับ. (*** รูปโครงงานบางรูปอาจจะไม่ชัดครับ แอดมินต้องขออภัย มา ณ ที่นี้ด้วยนะครับ)

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

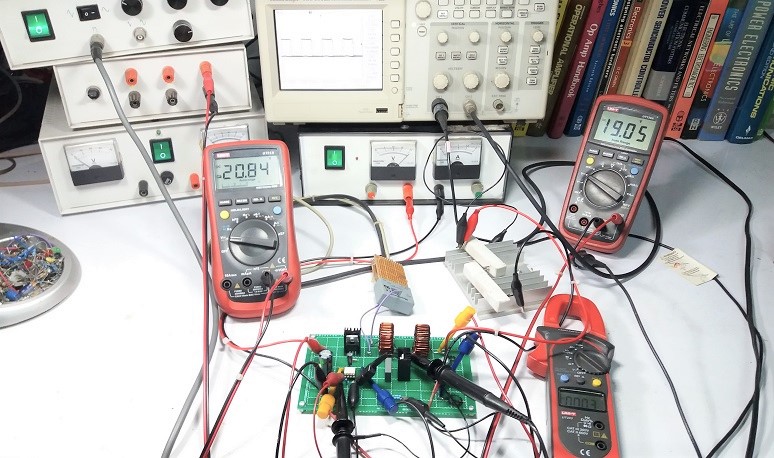

รูปที่ 1 เริ่มต้นเตรียมการทดลองโครงงาน

รูปที่ 1 แสดงลักษณะของการเตรียมทดลองโครงงาน ซึ่งจะสังเกตเห็นว่าตัวบอร์ดต้นแบบของโครงงานนี้จะเป็นบอร์ดเดียวกับโครงงาน Simple DC-DC Zero Voltage Switching (ZVS) Buck Converter Topology แต่ปรับตำแหน่งการต่ออุปกรณ์ใหม่ให้เป็นแบบ ZCS Resonant L-Type เพื่อใช้ในการทดลองโครงงานนี้

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

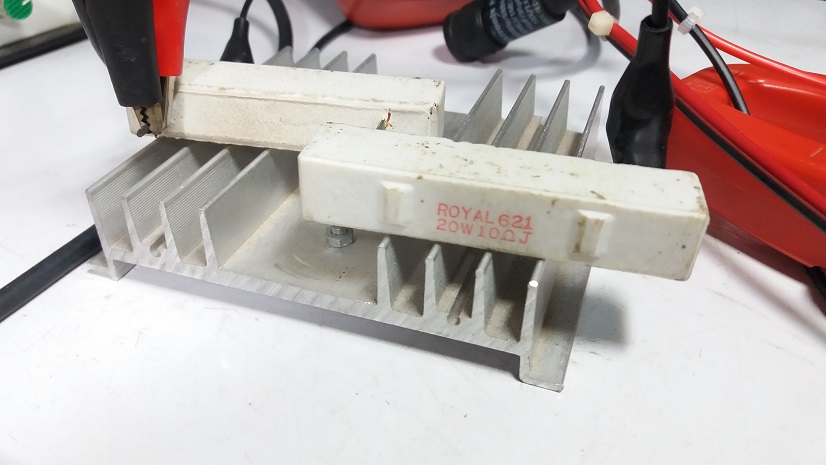

รูปที่ 2 ตัวต้านทานที่ใช้ในการทดลองขนาด 10 โอห์ม 20 วัตต์

รูปที่ 2 แสดงลักษณะตัวต้านทานใช้ในการทดลองขนาด 10 โอห์ม 20 วัตต์ 2 ตัว ซึ่งจะต่อกันแบบอนุกรม และในการทดลองจะปรับเปลี่ยนการต่อให้เป็น 10 โอห์มและ 5 โอห์มตามลำดับ เพื่อสังเกตการตอบสนองสำหรับการจ่ายกระแสให้กับโหลดที่ค่าต่างๆ

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

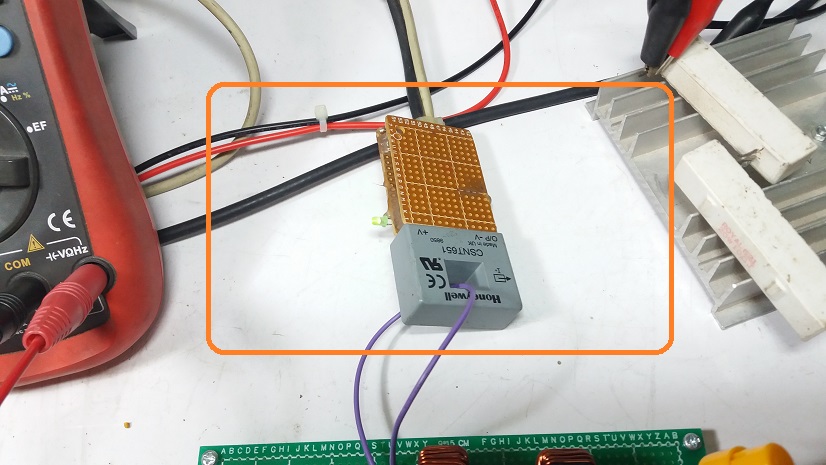

รูปที่ 3 อุปกรณ์สำหรับการวัดสัญญาณกระแสตัวเหนี่ยวนำ

รูปที่ 3 แสดงอุปกรณ์สำหรับวัดสัญญาณกระแสตัวเหนี่ยวนำเรโซแนนท์ (Lr) จะใช้ Closed Loop Current Sensor ที่สามารถสร้างขึ้นมาใช้งานเองได้ในราคาไม่แพงมากนักเมื่อเทียบกับการซื้อโพรบวัดกระแส (Current Probe for Oscilloscope) ที่มีจำหน่ายทั่วไป

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

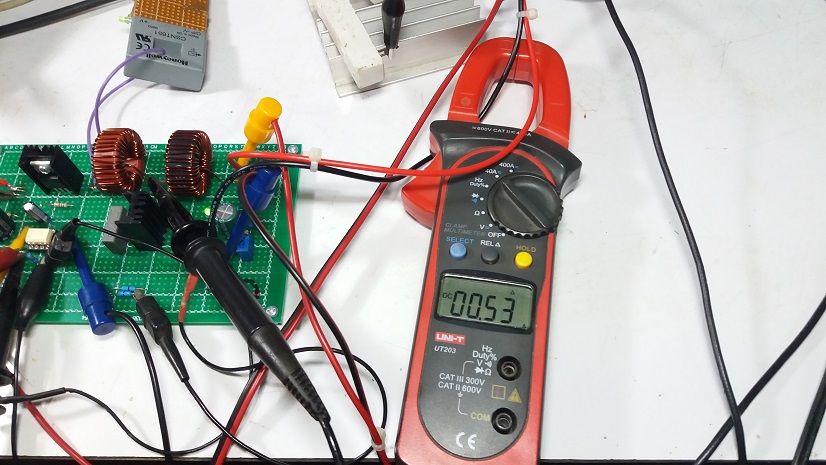

รูปที่ 4 การทดลองที่ 1 เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 0.5A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

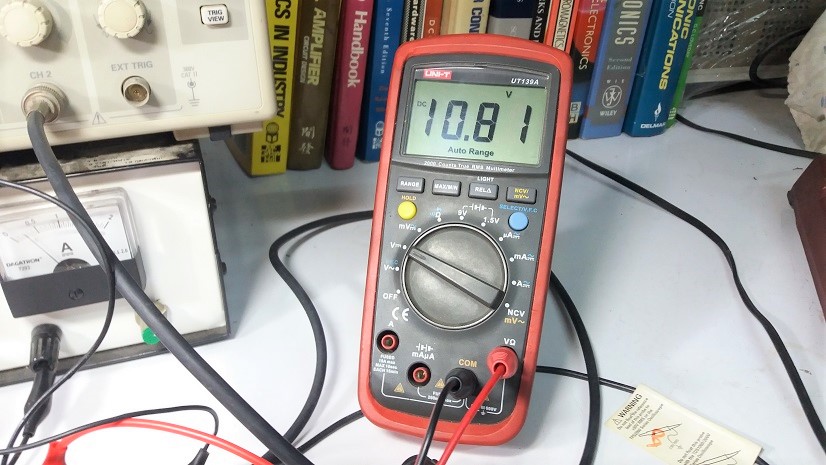

รูปที่ 5 การทดลองที่ 1 แรงดันเอาต์พุตเมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 0.5A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

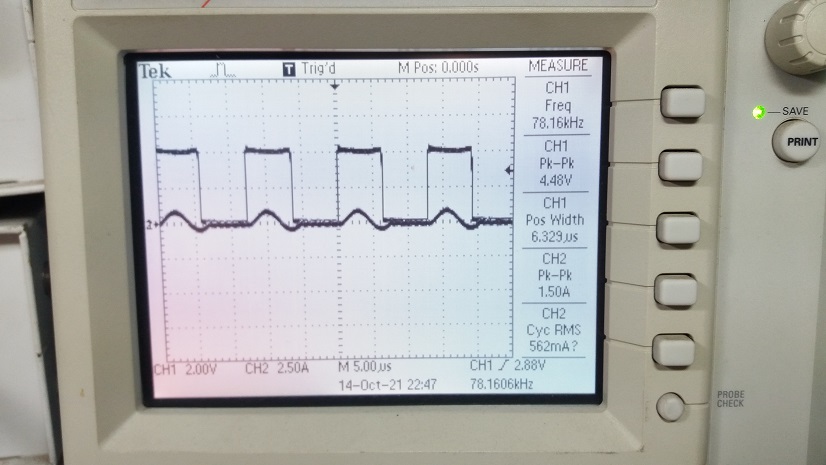

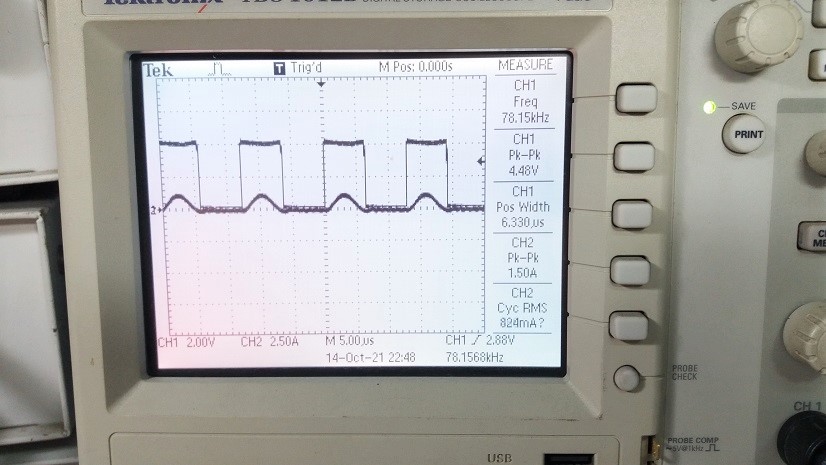

รูปที่ 6 การทดลองที่ 1 ลักษณะสัญญาณพัลซ์สี่เหลี่ยมขับขาเกต (CH1) และสัญญาณกระแส (ILr) (CH2) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 0.5A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

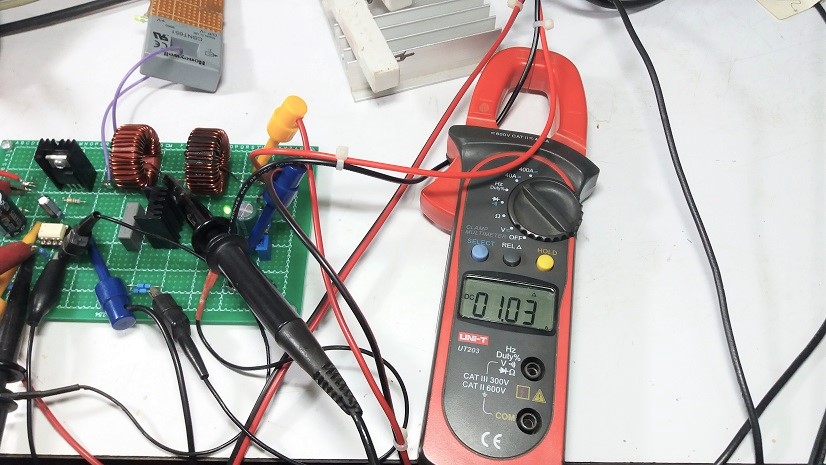

รูปที่ 7 การทดลองที่ 2 เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A

รูปที่ 7 แสดงการทดลองที่ 2 เมื่อให้วงจรจ่ายกระแสโหลดเพิ่มขึ้นที่ประมาณ 1A เพื่อสังเกตการทำงานและผลเกิดขึ้นต่างๆ จากความถี่เรโซแนนท์ของวงจรเมื่อเทียบกับการทดลองที่ 1

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

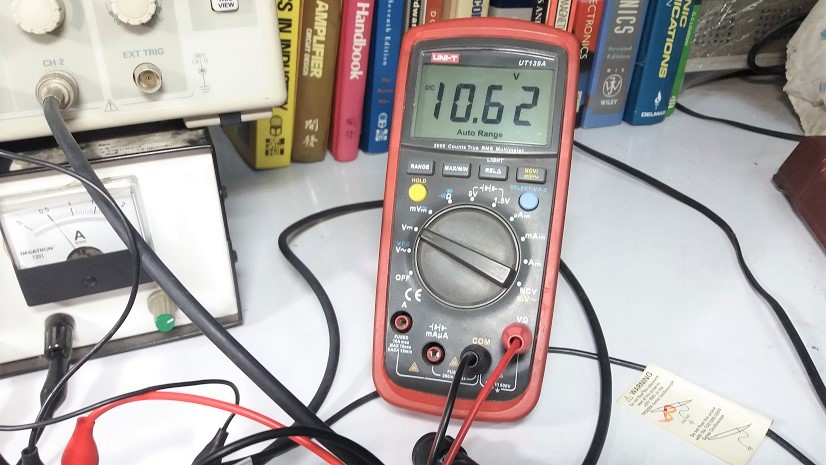

รูปที่ 8 การทดลองที่ 2 แรงดันเอาต์พุตเมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

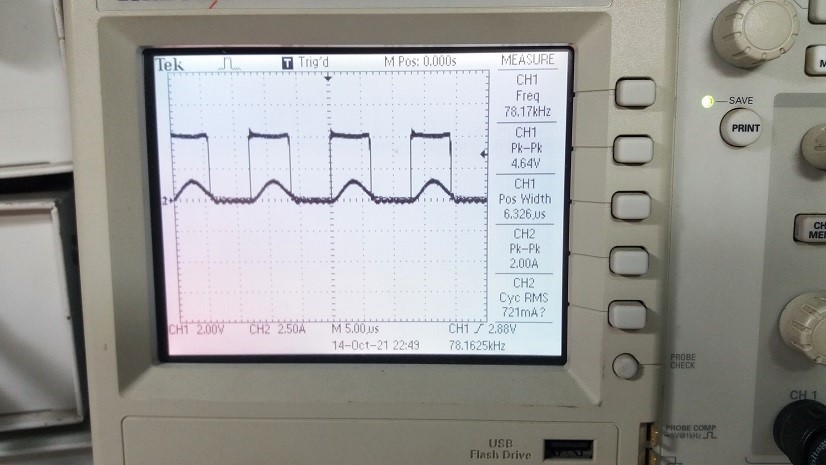

รูปที่ 9 การทดลองที่ 2 ลักษณะสัญญาณขับขาเกตและสัญญาณกระแส (ILr) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

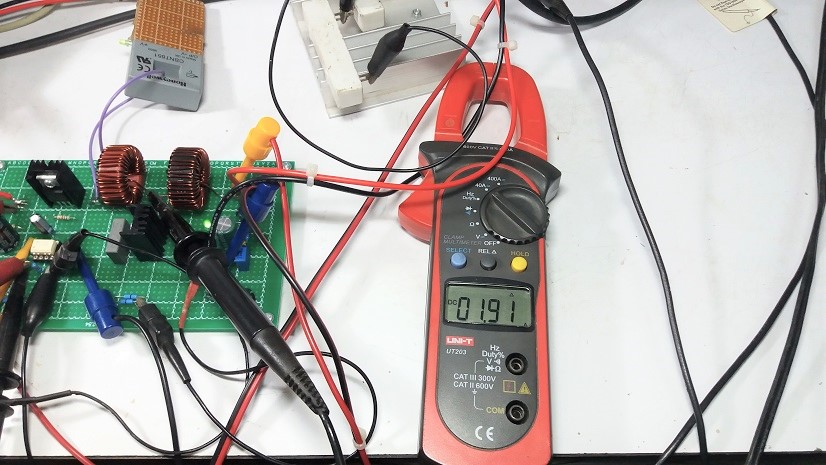

รูปที่ 10 การทดลองที่ 3 เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1.9A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

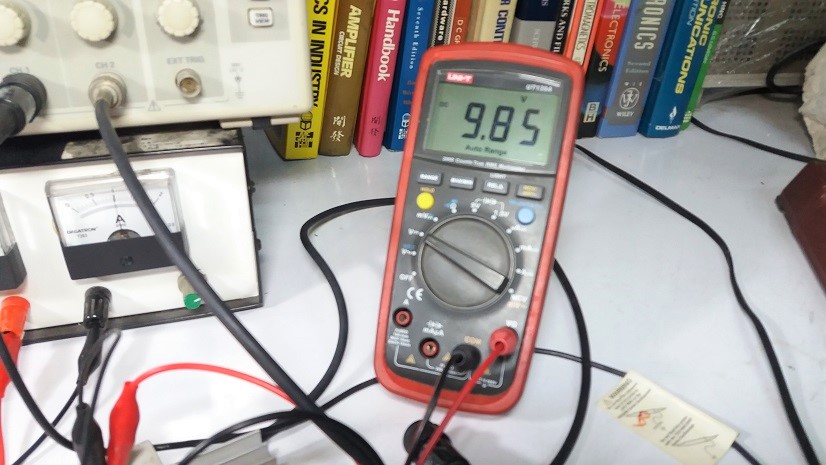

รูปที่ 11 การทดลองที่ 3 แรงดันเอาต์พุตเมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1.9A

จากการทดลองที่ 3 รูปที่ 8 ถึงรูปที่ 11 เป็นค่าแรงดันเอาต์พุตเมื่อวงจรจ่ายกระแสโหลดต่างๆ ซึ่งจะมีการเปลี่ยนแปลงบ้าง ทั้งนี้เนื่องจากวงจรที่ทดลองจะเป็นการควบคุมแบบระบบเปิดอยู่ (Open Loop Control) และเน้นในเรื่องของการสังเกตพฤติกรรมของสัญญาณเรโซแนนท์ที่เกิดกับตัวสวิตชิ่งกำลัง (เพาเวอร์มอสเฟต) เป็นหลักของการทดลองเบื้องต้นนี้

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W
รูปที่ 12 การทดลองที่ 3 ลักษณะสัญญาณขับขาเกตและสัญญาณกระแส (ILr) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1.9A

รูปที่ 6 รูปที่ 9 และรูปที่ 12 จะสังเกตเห็นว่าลักษณะสัญญาณขับขาเกตและสัญญาณกระแสตัวเหนี่ยวนำเรโซแนนท์ (ILr) จะอยู่ในช่วงเวลาเดียวกันหรือไม่เหลื่อมช่วงเวลามากนัก ซึ่งเป็นลักษณะของวงจรเรโซแนนท์คอนเวอร์เตอร์

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

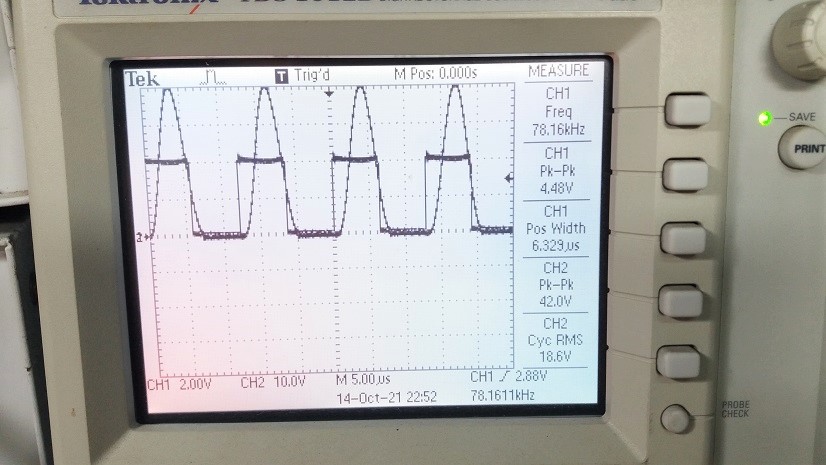

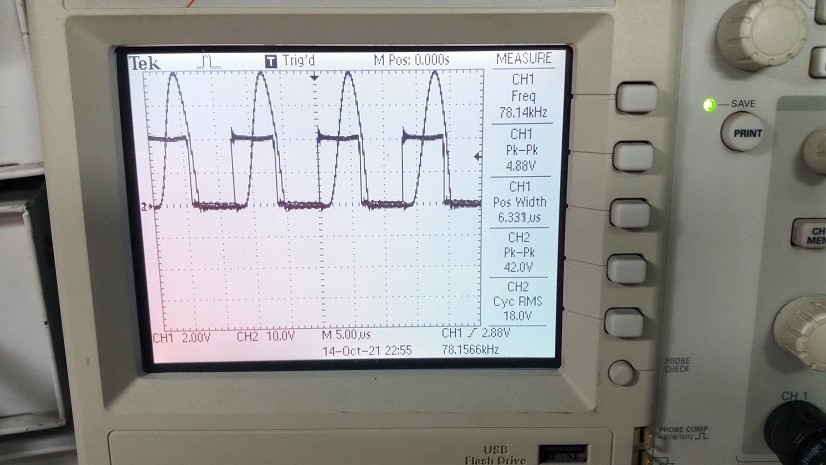

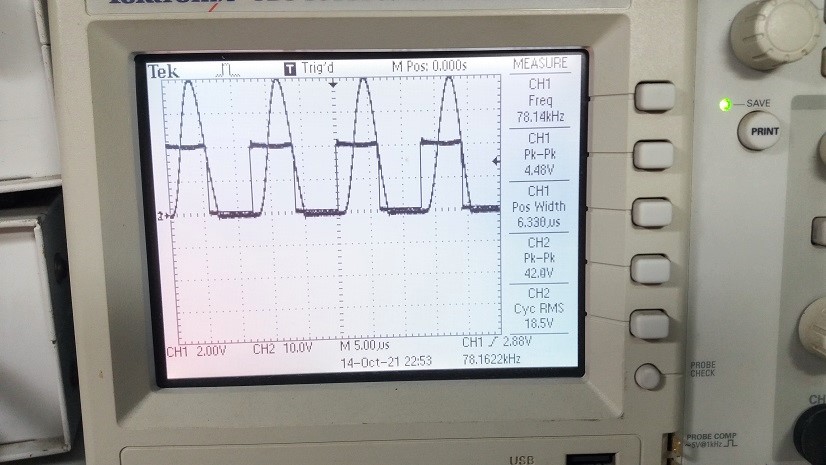

รูปที่ 13 การวัดค่าแรงดันตกคร่อมตัวเก็บประจุเรโซแนนท์ (VCr) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 0.5A

รูปที่ 13 การวัดค่าแรงดันตกคร่อมตัวเก็บประจุเรโซแนนท์ (VCr) และสัญญาณรูประฆังคว่ำ โดยสัญญาณสีเหลี่ยม (CH1) จะเป็นสัญญาณขับที่ขาเกตของตัวเพาเวอร์มอสเฟตและสัญญาณรูประฆังคว้ำที่ช่องสัญญาณ 2 (CH2)

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W
รูปที่ 14 การวัดค่าแรงดันตกคร่อมตัวเก็บประจุเรโซแนนท์ (VCr) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1A
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W
รูปที่ 15 การวัดค่าแรงดันตกคร่อมตัวเก็บประจุเรโซแนนท์ (VCr) เมื่อวงจรจ่ายกระแสโหลดที่ประมาณ 1.9A

รูปที่ 13 ถึงรูปที่ 15 แสดงลักษณะของแรงดันตกคร่อมตัวเก็บประจุเรโซแนนท์ (VCr) เมื่อวงจรจ่ายกระแสโหลดค่าต่างๆ ซึ่งจะสังเกตเห็นว่าระดับของขนาดแอมปริจูด (Vp-p) จะเปลี่ยนแปลงน้อยมาก แต่จะมีความแตกต่างที่ตำแหน่งสัญญาณด้านขาลงในแต่และการจ่ายกระแสโหลดที่พอจะสังเกตเห็นได้

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

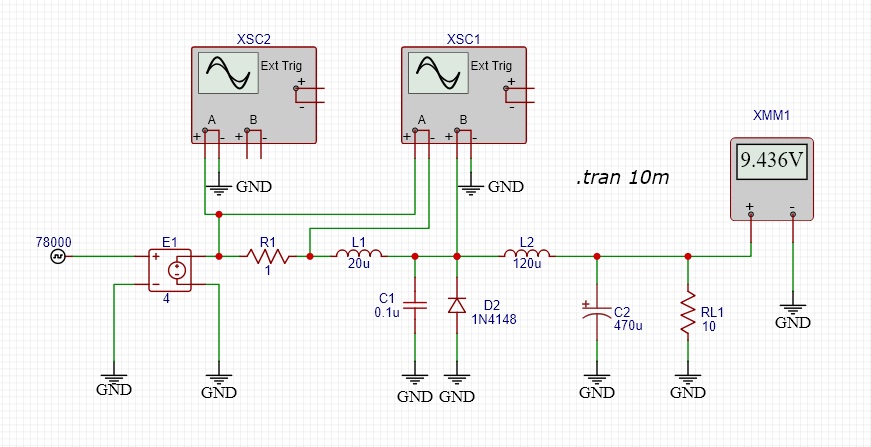

รูปที่ 16 ทดลองวงจรด้วยโปรแกรมซิมมูเลชั่นการทำงานที่เว็บไซต์ www.easyeda.com

รูปที่ 16 แสดงการต่อวงจรสำหรับทดลองวงจรด้วยโปรแกรมซิมมูเลชั่นที่เว็บไซต์ www.easyeda.com โดยวงจรในรูปจะเป็นลักษณะเดียวกับวงจรที่ใช้ในการทดลองโครงงาน ทั้งนี้เพื่อสังเกตลักษณะผลที่ได้เมื่อเทียบกับการทดลองที่ผ่านมา

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

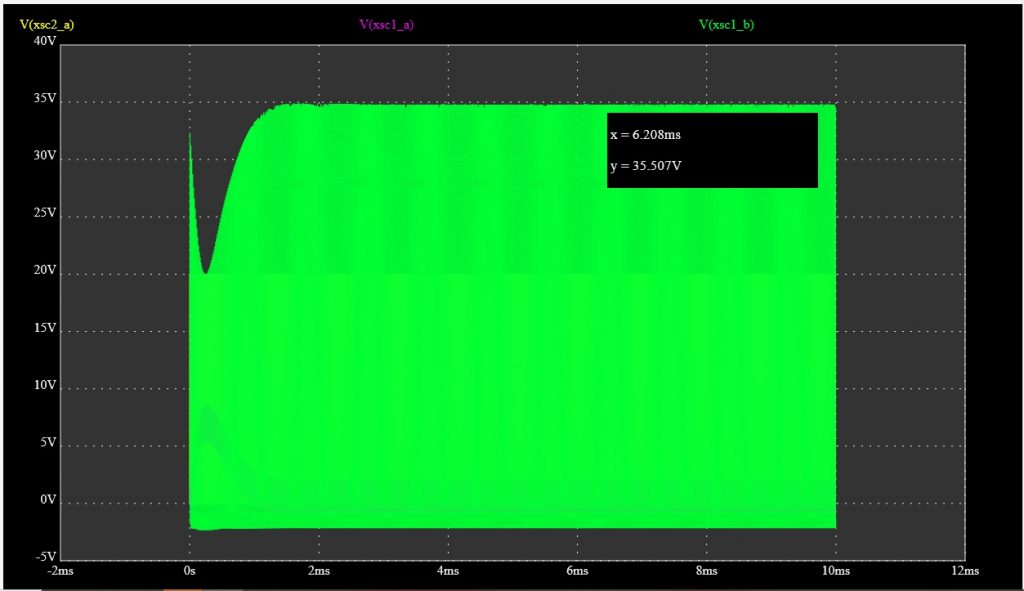

รูปที่ 17 สัญญาณที่ได้จากการทดลองเบื้องต้น

รูปที่ 17 แสดงลักษณะของสัญญาณที่ได้จากการทดลองเบื้องต้น แต่จะยังสังเกตผลได้ยากซึ่งจะต้องปรับการแสดงผลใหม่ (Zoom in) ให้เห็นรายละเอียดเพิ่มโดยการปรับการแสดงผลสัญญาณจะแสดงในรูปที่ 18 ข้างล่าง

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

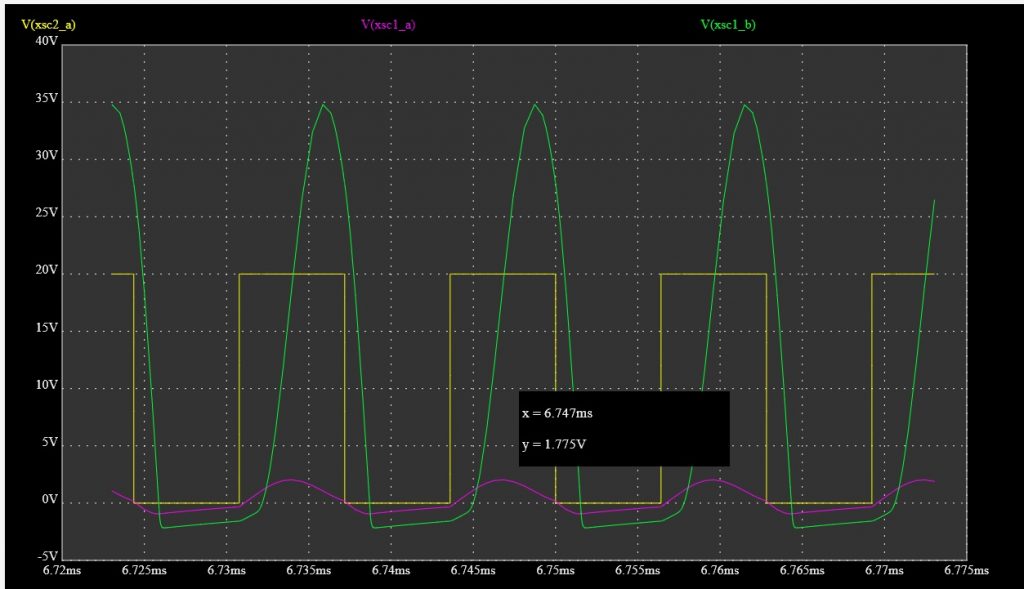

รูปที่ 18 สัญญาณที่ได้เมื่อขยายเข้าไปดูรายละเอียดที่เกิดขึ้นจากการทดลอง

รูปที่ 18 แสดงลักษณะของสัญญาณที่ได้จากการซิมูเลชั่นของวงจรที่ใช้ในการทดลองโครงงาน โดยจะเห็นรูปสัญญาณ 3 สัญญาณคือ สัญญาณสีเหลืองจะเป็นสัญญาณพัลซ์ที่ได้จากขาซอร์ส (S) ประมาณ 20Vp-p เท่ากับแหล่งจ่ายไฟเลี้ยงวงจรต่อมาสัญญาณสีชมพู เป็นสัญญาณกระแสที่ไหลผ่านตัวเหนี่ยวนำ Lr (L1) และสัญญาณสีเขียวเป็นสัญญาณแรงดันที่ตกคร่อมตัวเก็บประจุ VCr (C1)

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

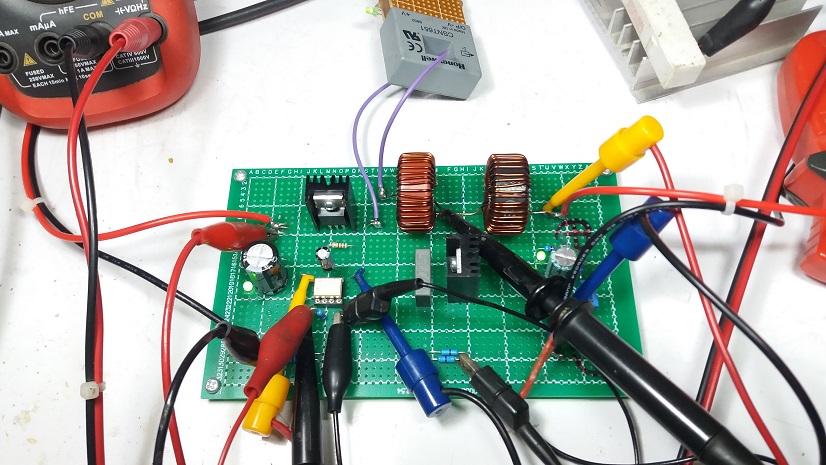

รูปที่ 19 ลักษณะของบอร์ดต้นแบบ ZCS Resonant L-Type (1)
Mini ZCS Resonant L-Type DC-DC Buck Converter 20W
รูปที่ 20 ลักษณะของบอร์ดต้นแบบ ZCS Resonant L-Type (2)

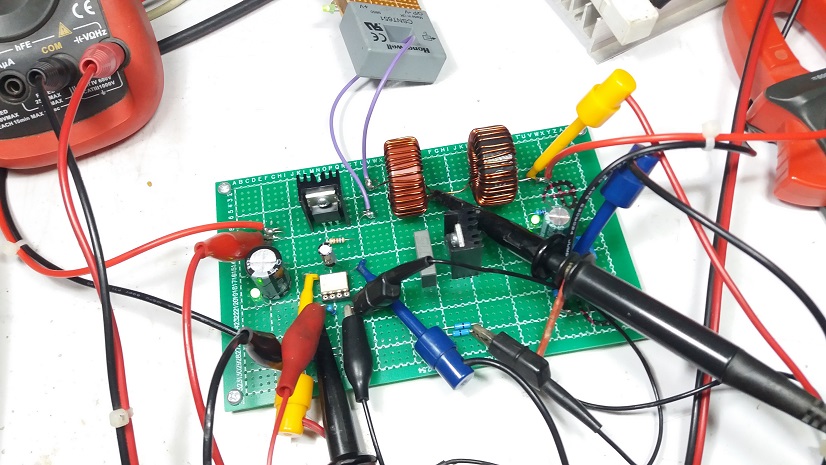

รูปที่ 19 และรูปที่ 20 เป็นลักษณะของบอร์ดต้นแบบ ZCS Resonant L-Type ซึ่งใช้ร่วมกับบอร์ดต้นแบบโครงงาน Simple DC-DC Zero Voltage Switching (ZVS) Buck Converter Topology แต่ทำการเชื่อมต่อตำแหน่งตัวอุปกรณ์ใหม่ให้สามารถทำงานแบบ ZCS Resonant L-Type สำหรับทดลองโครงงานได้

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

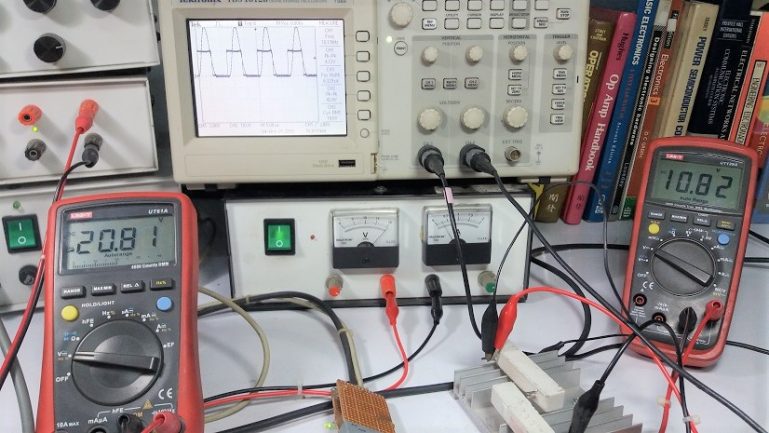

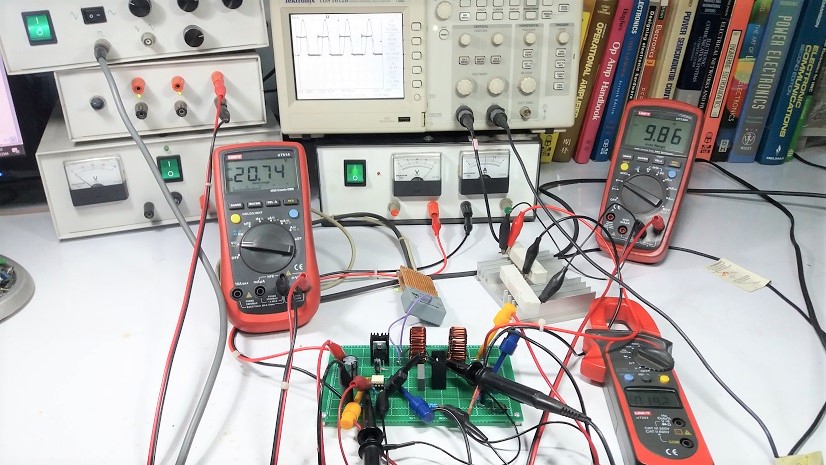

รูปที่ 21 รูปลักษณะของการทดลองโครงงานทั้งหมด

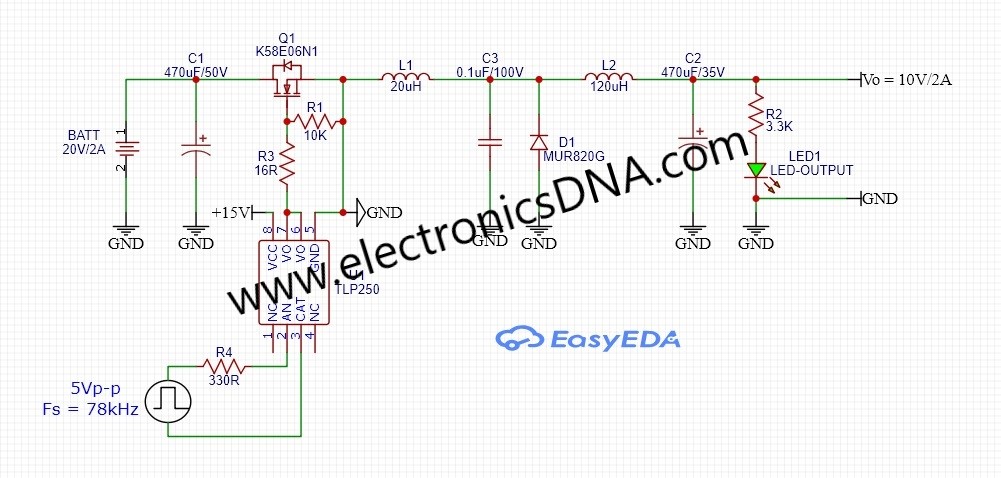

รูปที่ 22 วงจรที่การออกแบบและใช้ในการทดลองโครงงาน

รูปที่ 21 แสดงลักษณะของการทดลองโครงงานทั้งหมด โดยในการทดลองนี้จะเป็นการประมาณค่าให้ใกล้เคียงกับทฤษฏีและการคำนวณของวงจรทั้งหมด ซึ่งโดยปกติเราจะต้องคำนวณค่าเวลา t1-t5 โดยพิจารณาเป็น 5 โหมดการทำงานของวงจร และจะทำให้เราทราบถึงความถี่ในการสวิตชิ่ง (Fs) และการกำหนดค่าดิวดี้ไซเกิล (Duty cycle) ของการสร้างสัญญาณพัลซ์วิดธ์มอดูเลตชั่นสำหรับเลือกตัวเหนี่วยนำ (Lr) และตัวเก็บประจุ (Cr) ของวงจรเรโซแนนท์ที่เราออกแบบ

Mini ZCS Resonant L-Type DC-DC Buck Converter 20W

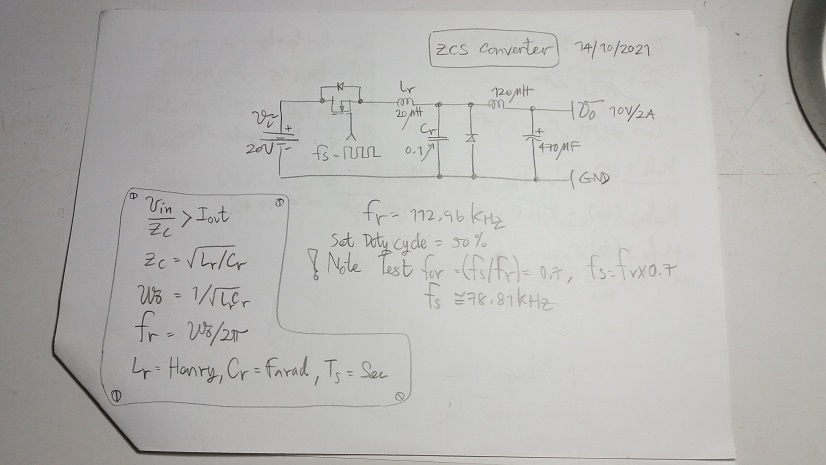

รูปที่ 23 แสดงโน๊ตสั้นๆ การคำนวณค่าพารามิเตอร์บางส่วนสำหรับทดลอง

สำหรับโครงงานนี้เป็นโครงงานขนาดเล็กอีก 1 ตัวที่เน้นทำความเข้าใจลักษณะการทำงานของวงจรแบบเรโซแนนท์คอนเวอร์เตอร์ โดยจะใช้ค่าประมาณค่าบางส่วนแล้วทำการปรับแต่งความถี่สวิตชิ่ง (Tuning frequency) เพื่อให้กำลังไฟฟ้าทางด้านเอาต์พุตที่ดีที่สุดและรูปสัญญาณใกล้เคียงกับหลักการทำงานของวงจรนี้ สำหรับในส่วนท้ายขอแนะนำลิ้งก์อ้างอิงข้างล่างเพื่อใช้ในการคำนวณค่าต่างๆ สำหรับการออกแบบวงจรใหม่ ซึ่งจะมีในส่วนของทฤษฏีและหลักการทำงานของแต่และโหมด, ตัวอย่างการออกแบบวงจรจริงและการคำนวณหาค่าพารามิเตอร์ต่างๆ ให้เราเรียนรู้เพิ่มเติมกันต่อครับ.
