Inside and test 3 phase induction motor 2810rpm 0.5HP
![](https://www.electronicsdna.com/wp-content/uploads/2021/04/Cover1-1-769x432.jpg)

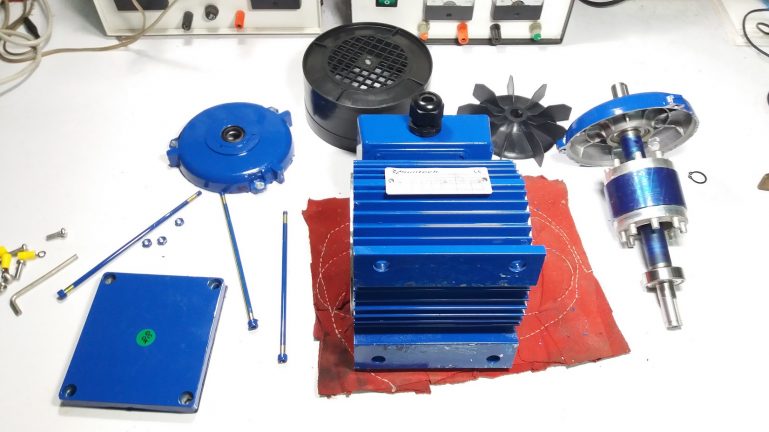

บทความนี้ เป็นการถอด/ประกอบ และทดลองมอเตอร์ 3 เฟส อิแบบนดักชั่น เพื่อศึกษาอุปกรณ์และโครงสร้างภายในตัวมอเตอร์ที่ให้ความเร็วรอบสูงถึง 2810rpm และการทดลองจะใช้บอร์ดขับกำลังด้วย IPM : BM64364S และบอร์ดประมวลผล Arduino UNO สำหรับควบคุมและปรับความเร็วรอบ
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/1-5-1024x576.jpg)
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/1.1-3.jpg)

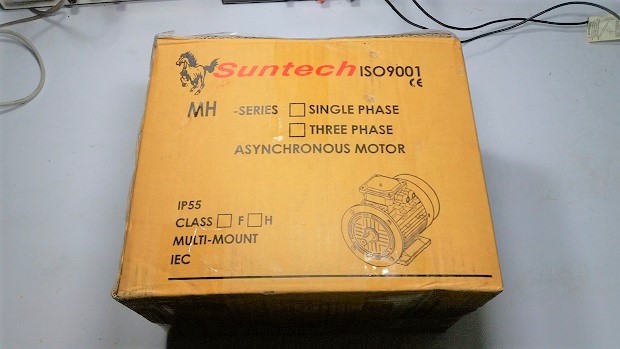

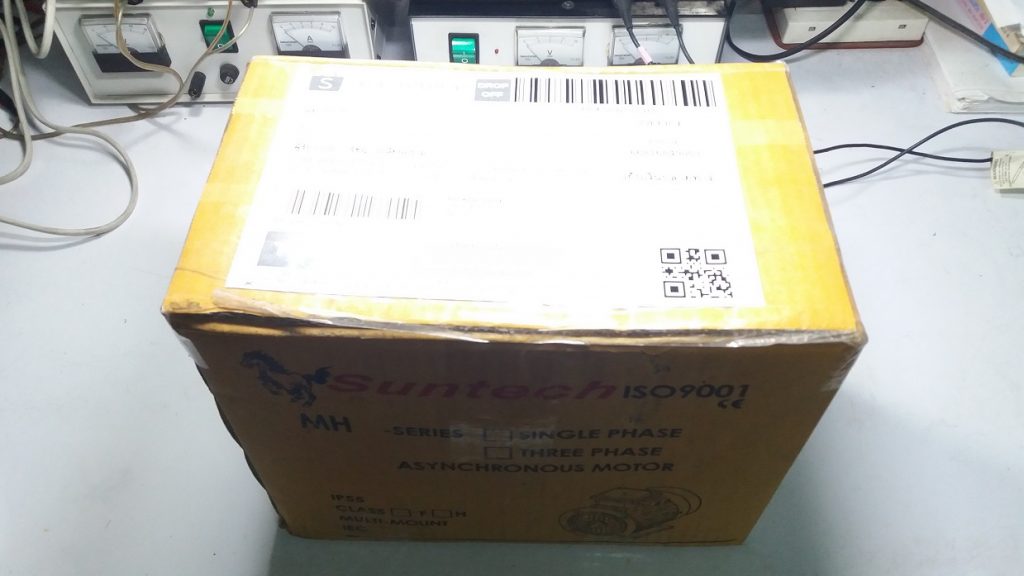

รูปที่ 1 และ 2 นี้เป็นกล่องใส่ตัวมอเตอร์สำหรับทดลอง เป็นมอเตอร์ 3 เฟส แบบอินดักชั่นขนาด 0.5 แรงม้า จากการสั่งซื้อผ่านออนไลน์ ใช้เวลาประมาณ 3 วันก็มาถึง ภายในร้านค้าบุแผ่นกันกระแทกมาเป็นอย่างดีและมีบิลสำหรับเป็นเอกสารภาษีให้เรียบร้อยครับ.
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/9-2-1024x576.jpg)

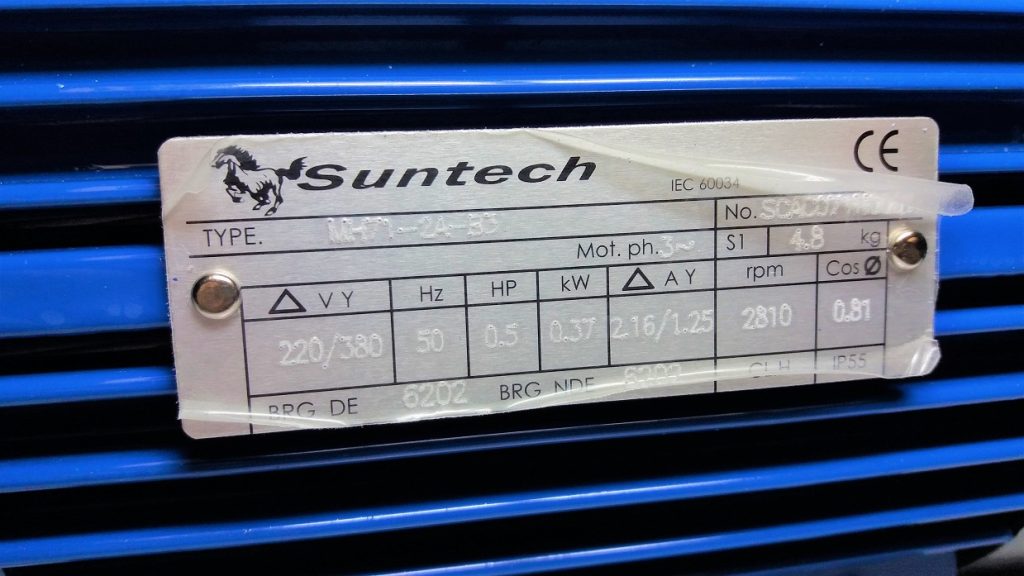

รูปที่ 3 แสดงป้ายแสดงสเปกของตัวมอเตอร์ ที่จะเป็นข้อมูลให้สำหรับช่างเทคนิคหรือวิศวกรที่จะใช้ในการออกแบบ ซ่อมบำรุง หรือการเลือกนำมอเตอร์ไปใช้งานได้อย่างเหมาะสม
Specification for 3-phase induction motor
Brand : SUNTECH
Type : MH/1-2A-B3
Voltage : 220V/380V, 50Hz
Phase : 3, 0.5HP, 0.37kW
RPM : 2810, 4.8kg
Cos@ : 0.81
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/2-4-1024x576.jpg)
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/3-3-1024x576.jpg)
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/4-3-1024x576.jpg)
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/5-3-1024x576.jpg)

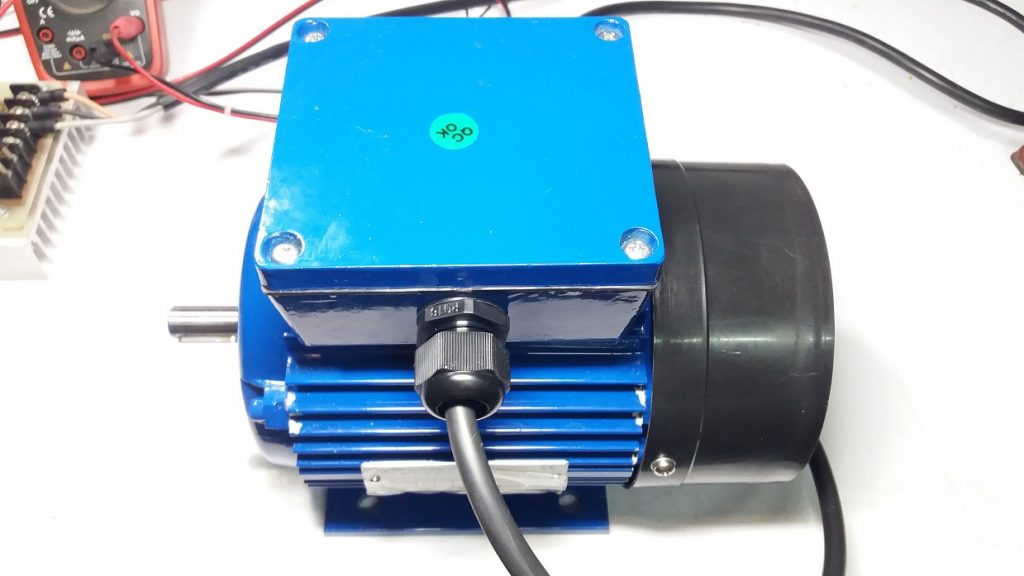

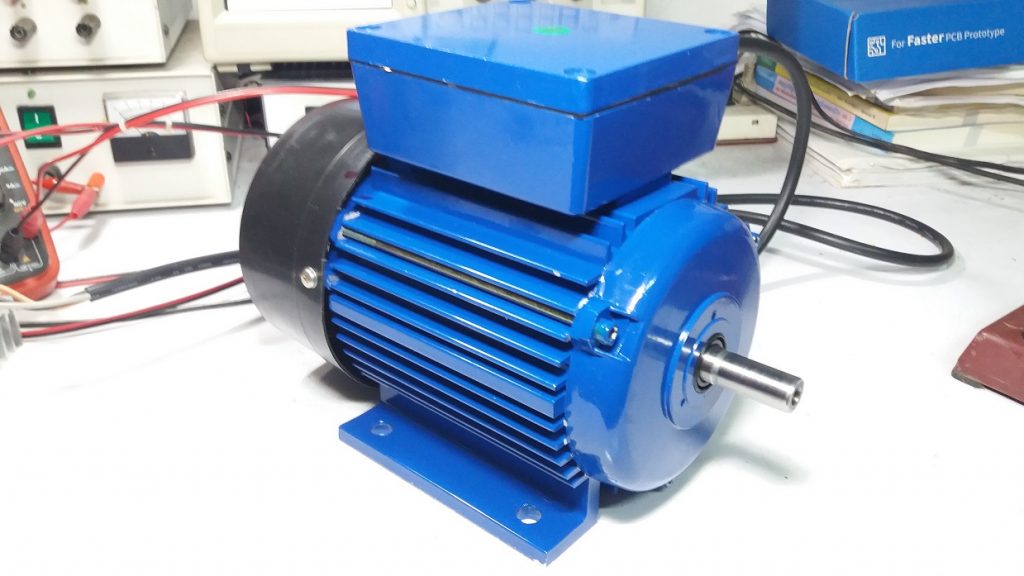

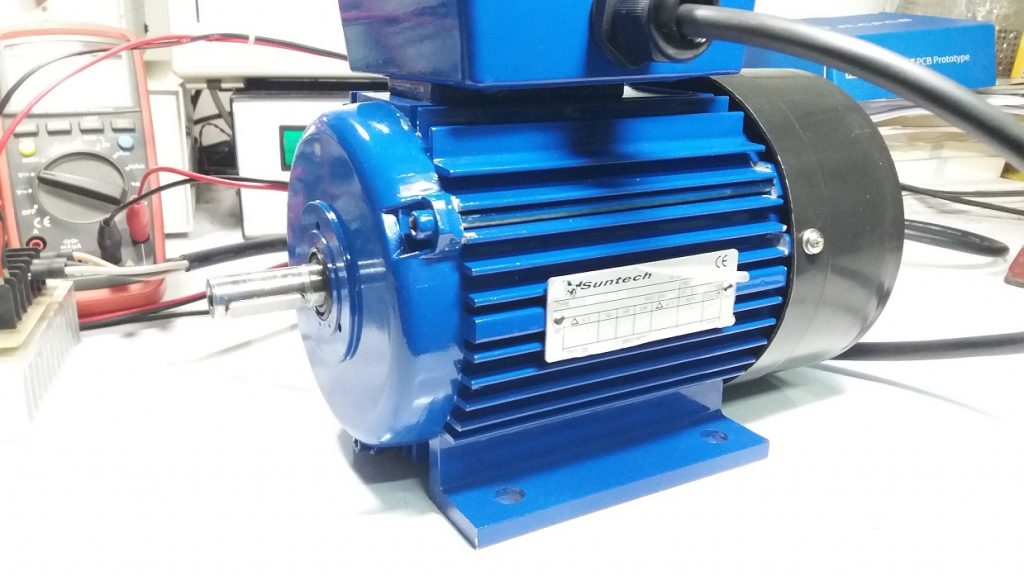

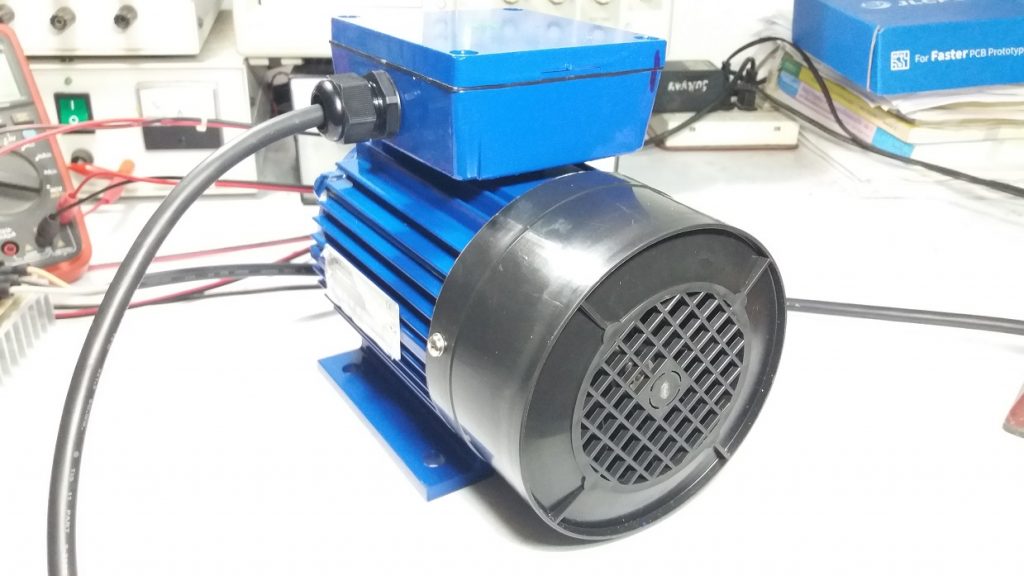

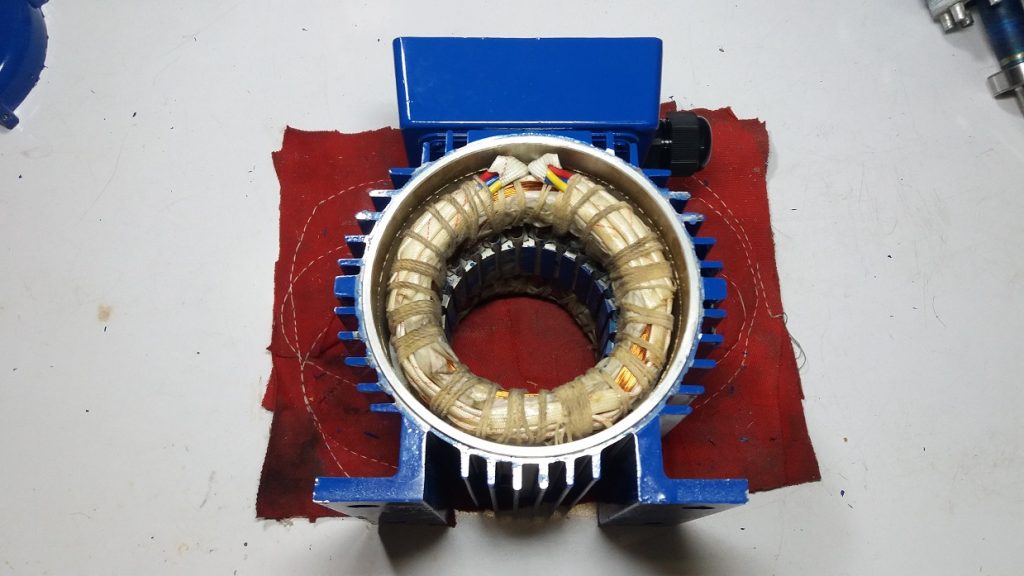

ในรูปที่ 4 ถึง 7 แสดงลักษณะภายนอกทั่วไปของตัวมอเตอร์ ซึ่งตัวกรอบภายนอกทั้งหมดจะเป็นอลูมิเนียมทั้งหมด ฝาปิดด้านหลังสีดำจะเป็นพลาสติกป้องกันไม่ให้อันตราบและกำหนดทิศทางลมให้ระบายความร้อนตัวมอเตอร์ได้ดีขึ้น
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/6-3-1024x576.jpg)
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/roter-1024x660.jpg)

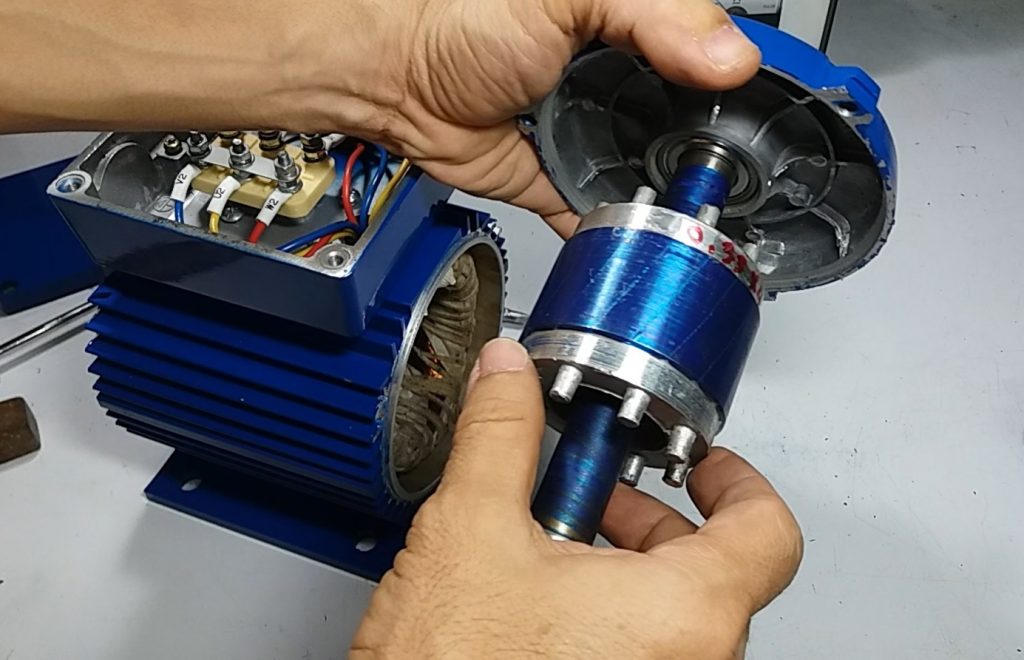

รูปที่ 9 โรเตอร์ขนาดไม่ใหญ่มากนัก และมีแบริ่ง หน้า/หลัง สำหรับการหมุน โดยตัวด้านหน้าจะมีขนาดใหญ่กว่าเพื่อรับแรงในการฉุดให้กับโหลดได้ดี
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/7-2-1024x576.jpg)

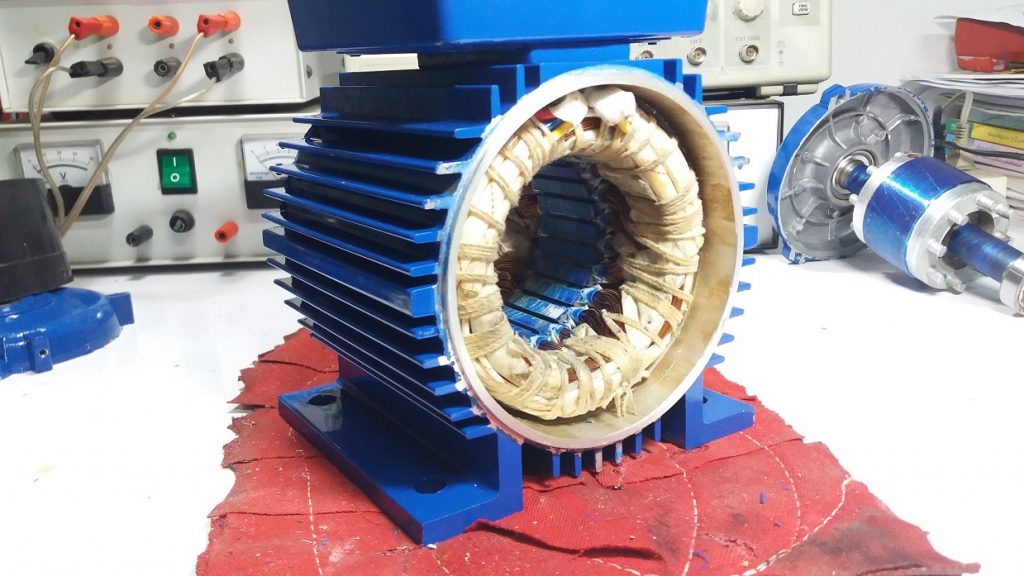

รูปที่ 10 แสดงรูปมุมมองจากด้านข้างสำหรับสังเกตการพันขดลวด/การเก็บขดลวด (Winding) การเดินสายไฟภายในตัวมอเตอร์ทั้งหมด (Terminal box) การยึดคอร์ (Stator Core) เข้ากับโครงของตัวมอเตอร์ (Stator frame)
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/8-1-1024x576.jpg)

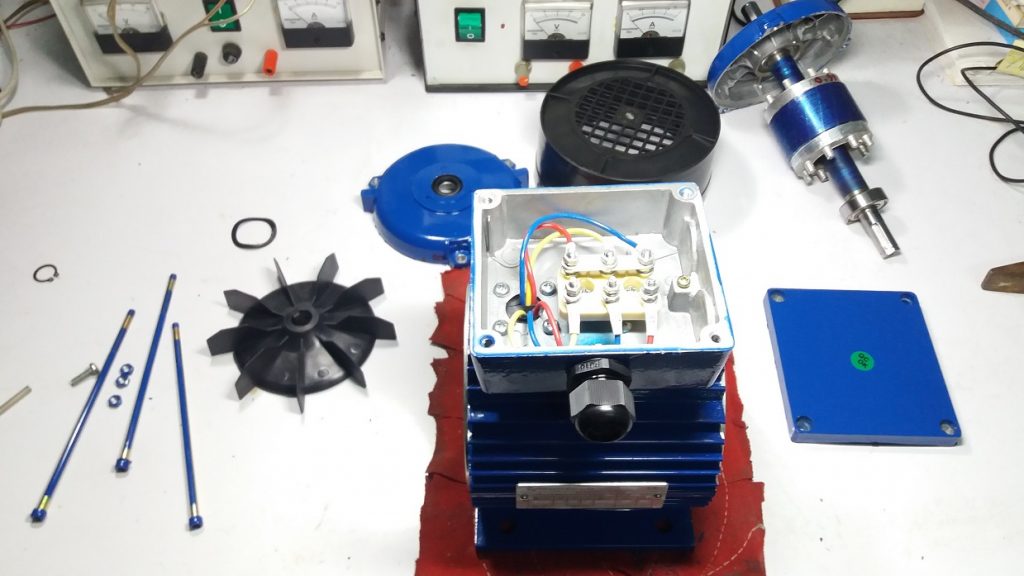

รูปที่ 11 แสดงอุปกรณ์ต่างๆ ของตัวมอเตอร์ 3 เฟสที่ถอดออกมาเพื่อดูลักษณะของวัสดุและอุปกรณ์ต่างๆ ที่ใช้ รวมทั้งการศึกษาวิธีการต่อสายและตำแหน่งใช้งานกับตัวมอเตอร์
![Inside and test 3 phase induction motor 2810rpm 0.5HP](https://www.electronicsdna.com/wp-content/uploads/2021/04/10-1024x576.jpg)

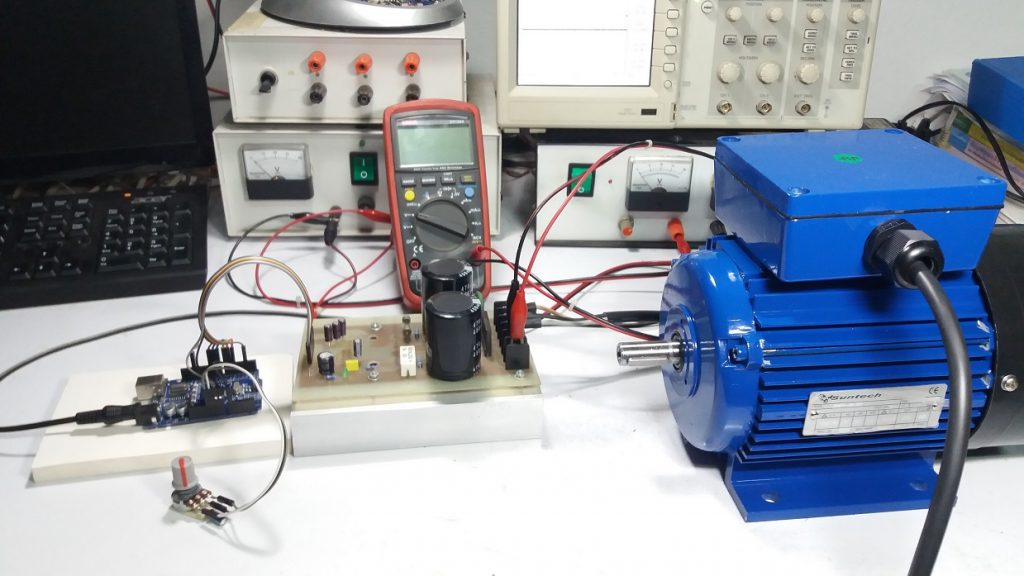

รูปที่ 12 เป็นลักษณะของเครื่องมือและอุปกรณ์ต่างๆ ที่ใช้ในการทดลองมอเตอร์ โดยในการทดลองนี้จะใช้บอร์ดขับกำลังด้วยเพาเวอร์โมดูล IPM : BM64364S และใช้บอร์ดควบคุม Arduino UNO โดยใช้แหล่งจ่ายไฟเลี้ยงกระแสตรง และปรับแรงดันที่ประมาณ 300VDC ในการทดลอง ในวิดีโอข้างนี้จะเป็นการถอด/ประกอบ ตัวมอเตอร์และการทดลองปรับความเร็วให้กับตัวมอเตอร์เบื้องต้นครับ.
