Flyback Converter SMPS Control by using FSGM300N
ในการทดลองนี้เป็นการนำบอร์ดของแหล่งจ่ายไฟเลี้ยงจากทีวี ซึ่งควบคุมการทำงานด้วยไอซี FSGM300N มาทดลองวัดสัญญาณการทำงาน ทั้งในโหมดช่วงไอซีเริ่มต้นการทำงาน สัญญาณในขณะวงจรกำหลังสแตนบาย การตอบสนองต่อการจ่ายกระแสให้กับโหลด และศึกษาการออกแบบวงจรโดยใช้ไอซีควบคุม FSGM300N สำหรับแหล่งจ่ายไฟเลี้ยงแบบสวิตชิ่งโหมดของบอร์ดนี้

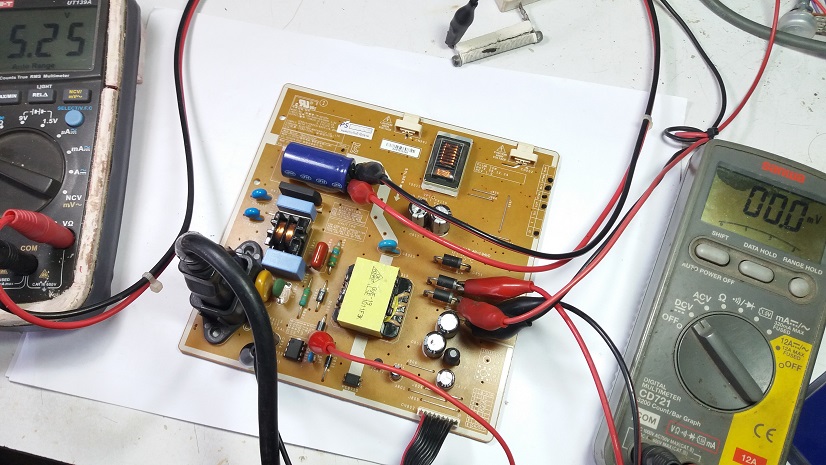

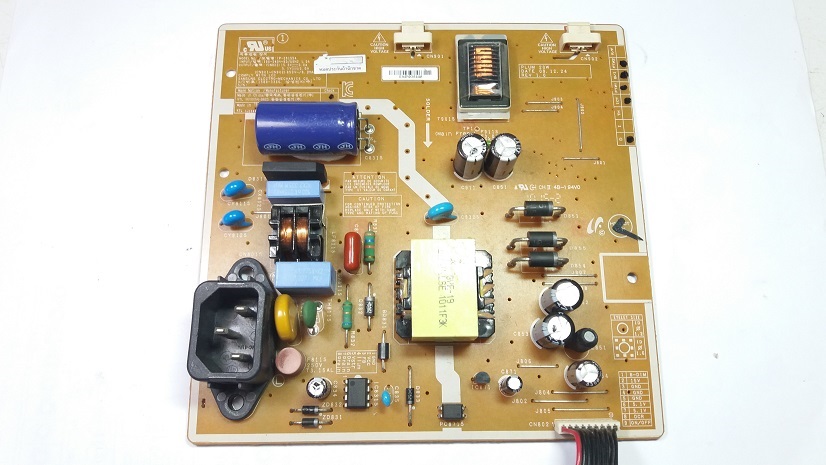

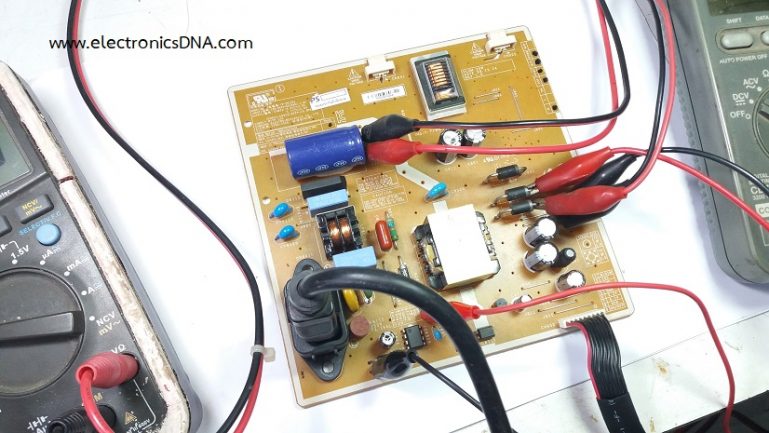

รูปที่ 1 และรูปที่ 2 แสดงตัวอย่างบอร์ดแหล่งจ่ายสวิตชิ่งที่ใช้ไอซี FSGM300N และลักษณะการทดลอง เพื่อสังเกตการทำงานของไอซีในฟังก์ชั่นต่างๆ

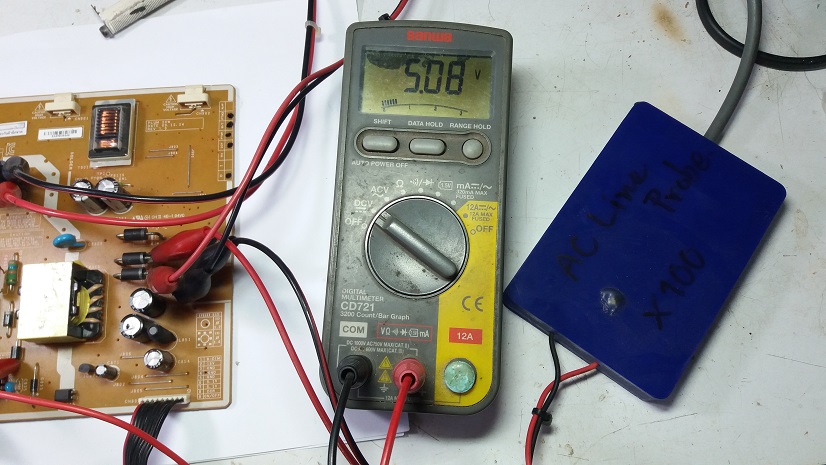

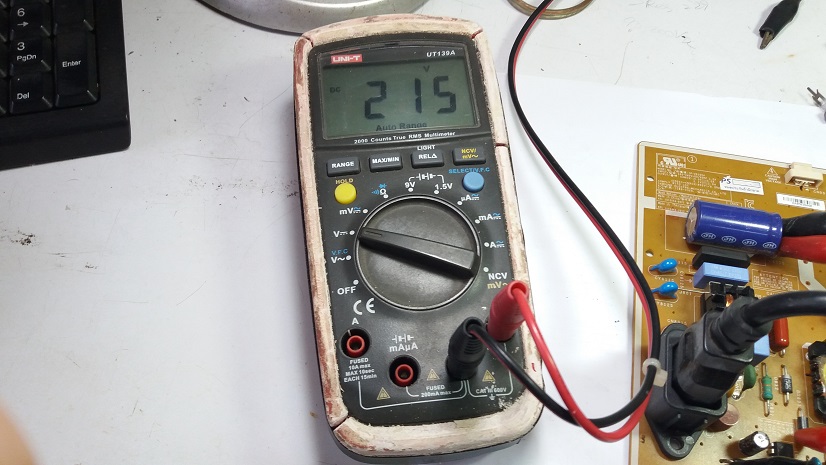

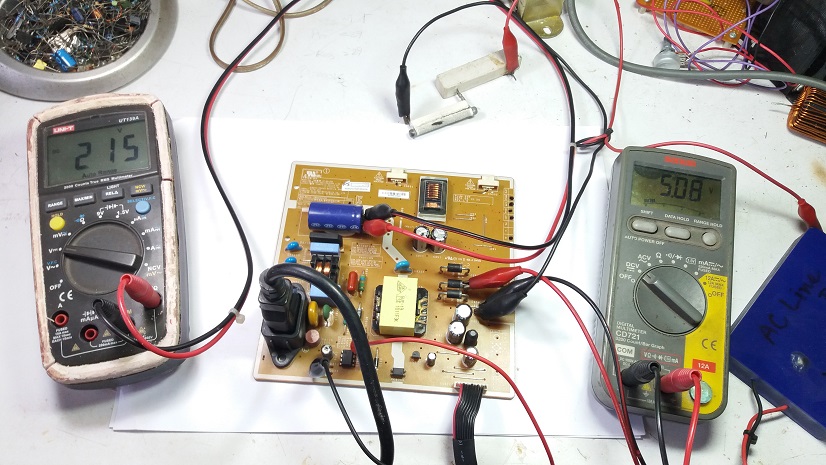

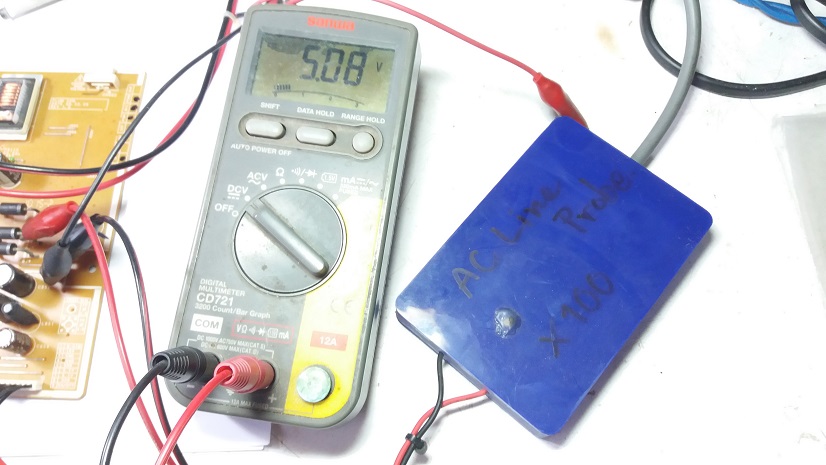

ในรูปที่ 4 และรูปที่ 5 เป็นการทดลองที่ 1 ด้วยการป้อนแรงดันอินพุต 215VDC และสังเกตค่าแรงดันเอาต์พุตที่กำหนดไว้ 5VDC และอีก 1 ช่องเอาต์พุตประมาณ 15VDC

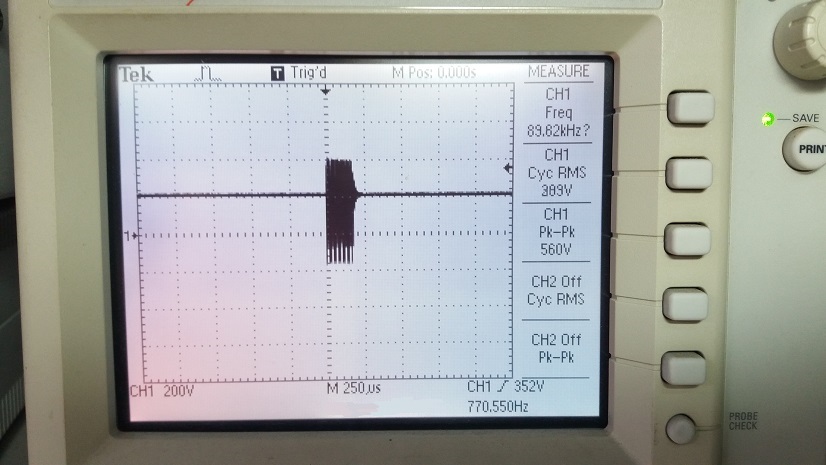

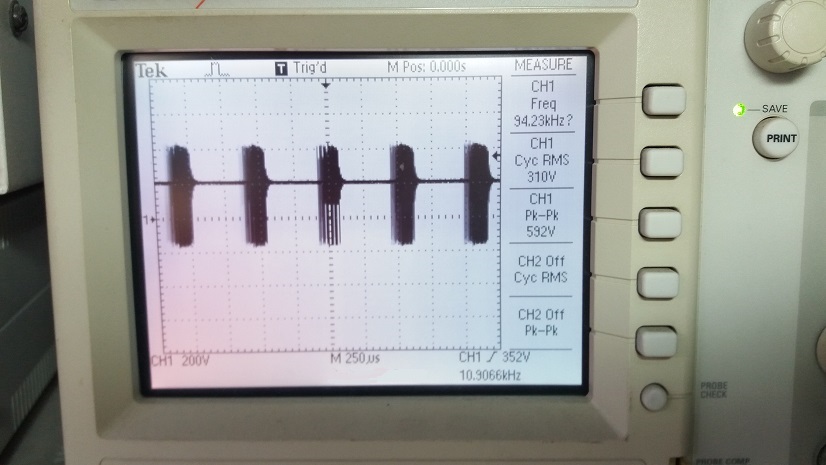

รูปที่ 6 เป็นการทดลองวัดสัญญาณสแตนบาย โดยในรูปจะวัดที่ตำแหน่งขา 8 และขา 1 ของไอซี FSGM300N โดยใช้โพรบแบบวัดแรงดันและความถี่สูง ซึ่งจากการทดลองกลุ่มของสัญญาณพัลซ์จะค่อนข้างน้อยและมีระยะห่างกัน ทั้งนี้เป็นฟังก์ชั่นการทำงานของไอซีเบอร์เพื่อประหยัดพลังงานไฟฟ้าขณะสแตนบาย

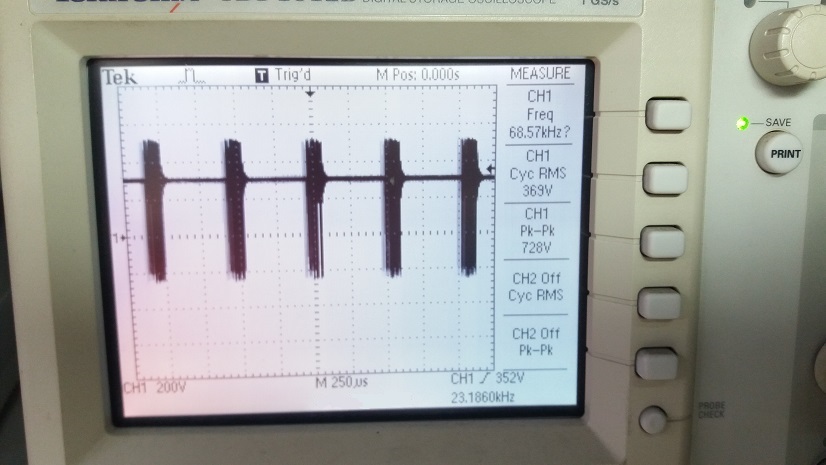

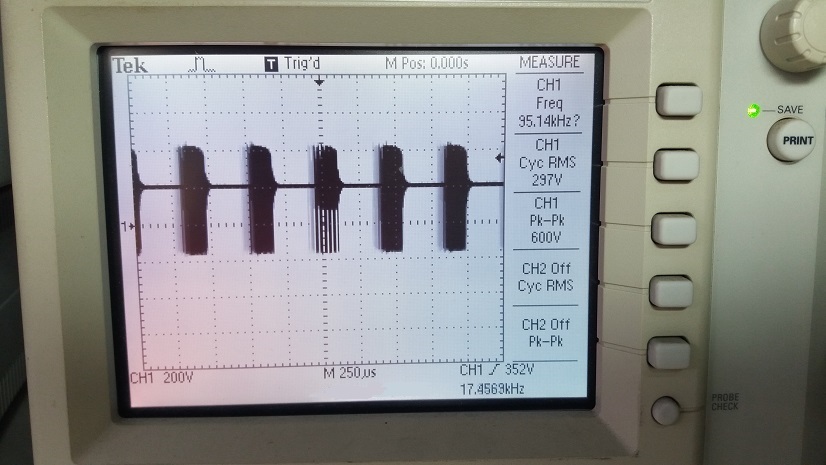

สำหรับรูปที่ 7 และรูปที่ 8 เป็นการทดลองที่ 2 เพื่อสังเกต Load regulation เมื่อป้อน 215VDC และให้วงจรจ่ายกระแสโหลดที่ 250mA และ 500mA ตามลำดับ โดยจากการทดลองแรงดันเอาต์พุตยังคงที่เท่ากับ 5VDC เช่นเดิม

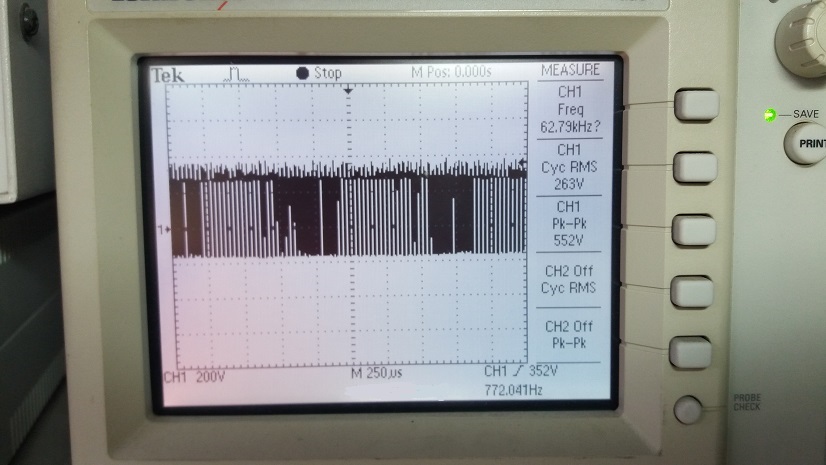

รูปที่ 9 เป็นการทดลองที่ 3 โดยการให้เอาต์พุตถูกช๊อตเซอร์กิตที่ตำแหน่งเอาต์พุต 5VDC ซึ่งในช่วงทำการช๊อตเซอร์กิตนั้น สัญญาณที่ตำแหน่งขา 8 และขา 1 ของไอซี FSGM300N จะเพิ่มขึ้นชั่วขณะและจะหายไป โดยในตอนนี้ไอซีจะเข้าสู่การป้องกันเอาต์พุตช๊อตเซอร์กิต (Output−Short Protection : OSP)

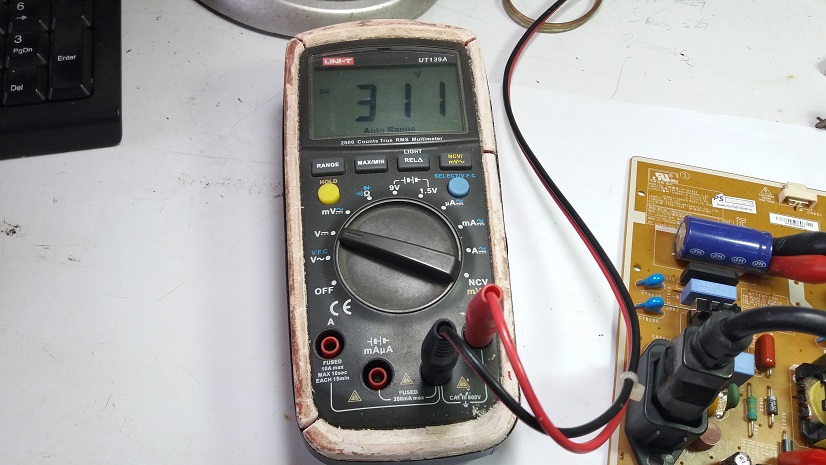

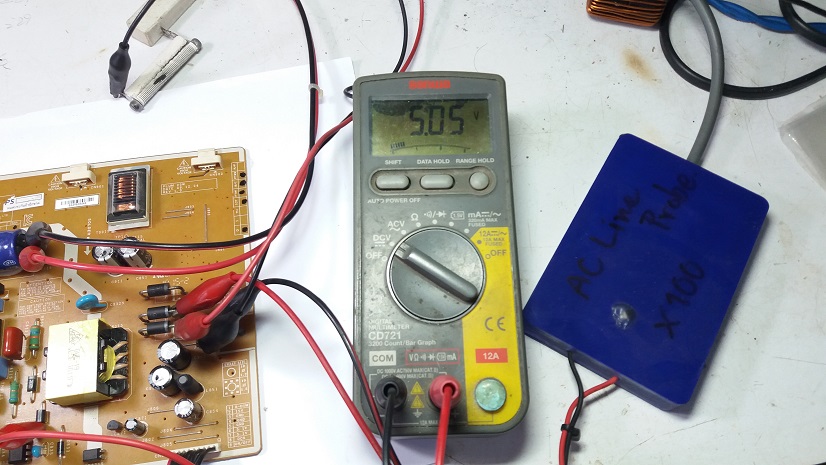

ในรูปที่ 10 และรูปที่ 11 เป็นการทดลองที่ 4 ด้วยการป้อนแรงดันอินพุต 311VDC และสังเกตค่าแรงดันเอาต์พุตที่กำหนดไว้ 5VDC อีกครั้ง

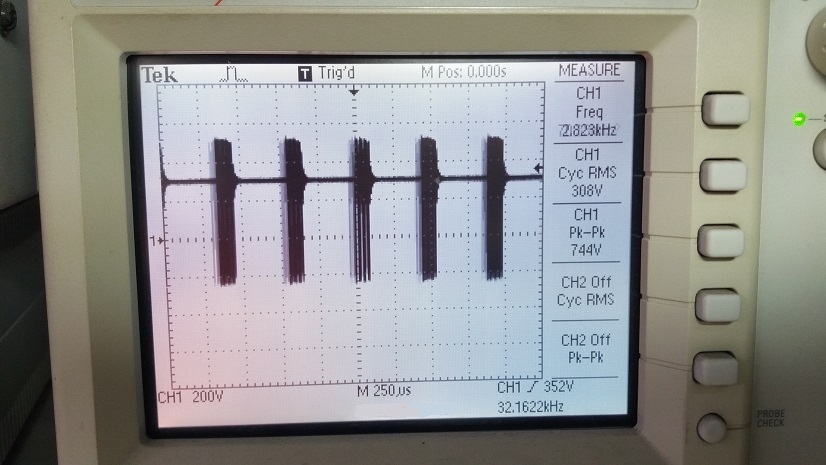

สำหรับรูปที่ 12 และรูปที่ 13 เป็นการทดลองที่ 4 เพื่อสังเกต Load regulation อีกครั้งแรงดันอินพุต 311VDC และให้วงจรจ่ายกระแสโหลดที่ 250mA และ 500mA จากการทดลองแรงดันเอาต์พุตยังคงที่เท่ากับ 5VDC เป็นปกติ แต่ขนาดแอมปริจูดของสัญญาณเพิ่มสูงขึ้น สำหรับการทดลองที่ 2 และการทดลองที่ 4 จะเป็นการทดลองในส่วนของ Line regulation ในอีกส่วนหนึ่งอีกด้วย
สำหรับบอร์ดแหล่งจ่ายไฟแบบสวิตชิ่งโหมดในการทดลองนี้ เป็นการใช้งานไอซี FSGM300N มาควบคุมการทำงาน ซึ่งเป็นไอซีควบคุมอีกเบอร์หนึ่งให้ประสิทธิภาพการทำงานที่ดี และเป็นเนื้อหาต่อเนื่องของการแนะนำไอซีเบอร์ดนี้ในตอนที่ผ่านมา (คลิกอ่านเนื้อหาแนะนำไอซี FSGM300N) และคิดว่าเนื้อหาที่นำเสนอนี้จะเป็นไอเดียของการเลือกใช้ไอซีควบคุมสวิตโหมดเพาเวอร์ ซัพพลายชิ่งอีกหนึ่งเบอร์ หรือการนำไปประยุกต์ใช้งานกับแหล่งจ่ายไฟเลี้ยงต่างๆ ต่อไป.
