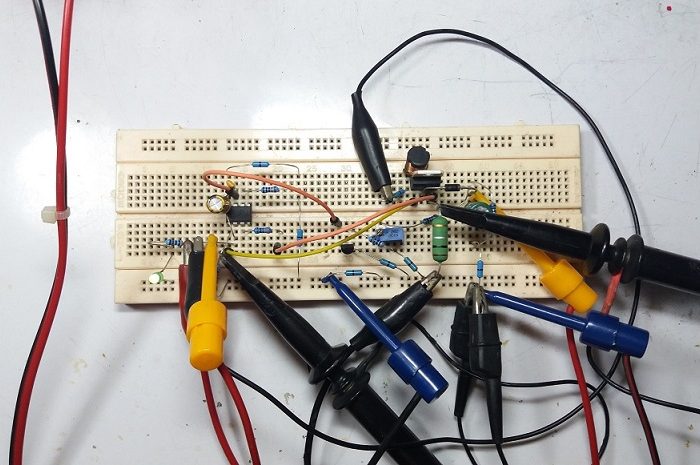

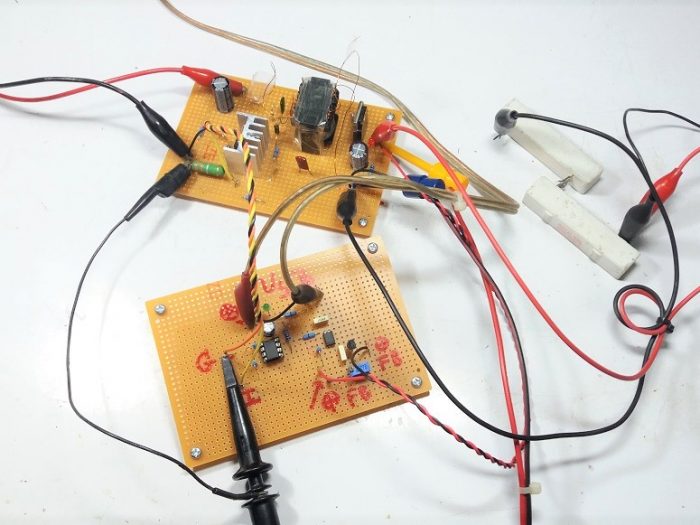

ในตอนสุดท้ายเป็นการทดสอบวงจรสวิตชิ่งเพาเวอร์ซัพพลาย โดยกำหนดค่า่ Vo=12V และ Io=2.2A และปรับค่าแรงดันอินพุตที่ 100V, 200V และ 310V ตามลำดับ

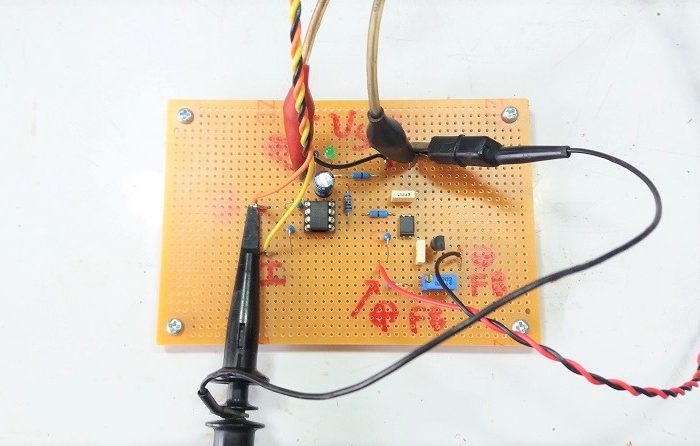

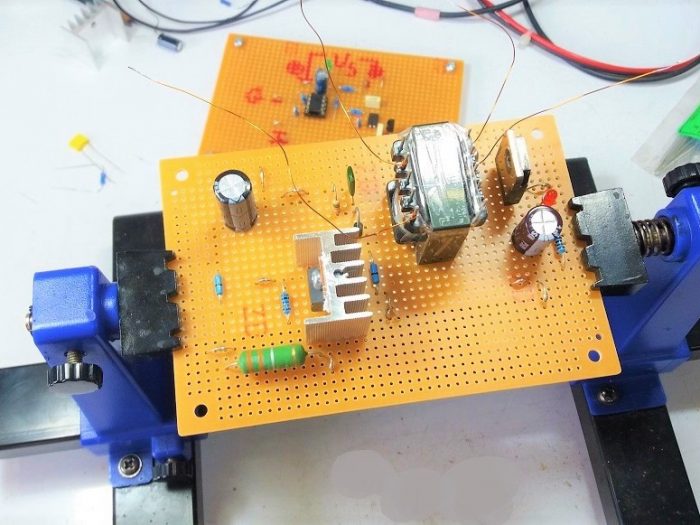

สำหรับการออกแบบแหล่งจ่ายไฟเลี้ยงสวิตชิ่งโหมดขนาดเล็ก ในตอนที่ 2 จะเป็นการพันหม้อแปลงสวิตชิ่ง, การต่อวงจรขับกำลังและภาคเอาต์พุตกันต่อครับ.
โครงงานนี้เป็นแหล่งจ่ายไฟเลี้ยงขนาดเล็กแบบสวิตชิ่งโหมด ด้วยฟายแบกคอนเวอร์เตอร์ (Flyback converter) โดยใช้ไอซี OB2263 ในการควบคุมการทำงาน
โครงงานดีซี ทู ดีซี ขนาดเล็กโดยใช้ไอซีควบคุมเบอร์ OB2263 ซึ่งเป็นเนื้อหาต่อเนื่อง จากบทความแนะนำไอซีเบอร์นี้เพื่อให้เข้าใจการทำงานเพิ่มขึ้น.

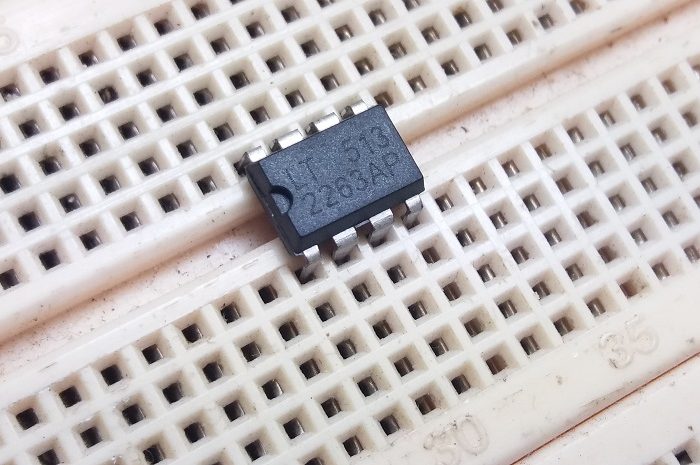

แนะนำไอซีสำหรับวงจรสวิตชิ่งเพาเวอร์ซัพพลายเบอร์ OB2263 ทำงานในโหมดกระแส (Current Mode) ขาต่อใช้งานวงจรน้อยและเป็นอีกเบอร์หนึ่งที่น่าสนใจครับ.

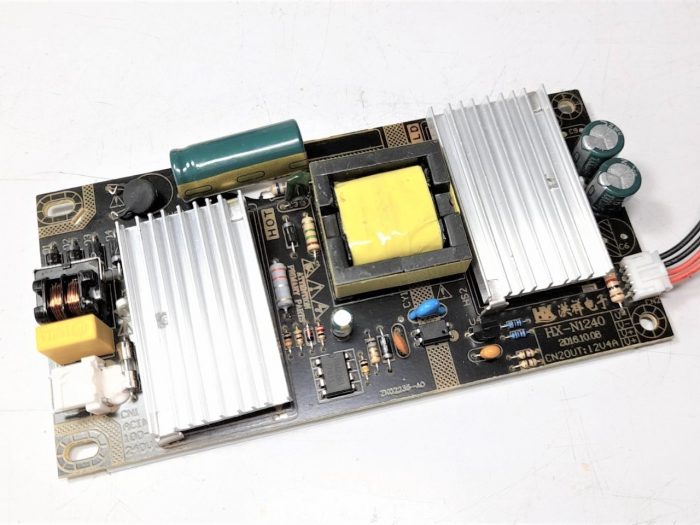

มาดูบอร์ดสวิตชิ่งเพาเวอร์ซัพพลายขนาดเล็ก แบบฟายแบกคอนเวอร์เตอร์ (Flyback Converter) ใช้ไอซีเบอร์ OB2263 เป็นตัวควบคุมกันต่อนะครับ.
โครงงานนนี้เป็นออกแบบแหล่งจ่ายไฟแบบสวิตชิ่ง เพาเวอร์ซัพพลาย แบบฟายแบกคอนเวอร์เตอร์ (Flyback Converter) รับแรงดันช่วง 125-220Vac โดยต้องการแรงดันที่เอาต์พุตที่ 15V/300mA จำนวน 3 ช่องแยกอิสระ และใช้ไอซีควบคุมแบบโหมดกระแส (Current Mode Control)
