Base plate for Prototype Electronic Projects
หลังจากที่เราทำโครงงานเสร็จเรียบร้อยก่อนหน้านี้ทั้ง 2 โครงงาน ต่อมาสำหรับในโครงงานนี้จะเป็นการนำบอร์ดทั้งหมดมาประกอบบนบอร์ด บนแผ่นอะคิลิคใส (Clear Acrylic) ให้เป็นระเบียบเรียบร้อย เพื่อให้เราสามารถนำกลับมาใช้งานหรือนำมาทดลองครั้งต่อไปได้ง่าย ซึ่งโครงงานเป็นการตัด เจาะและยึดบนแผ่นอะคริลิคใสให้กับบอร์ดทดลอง โดยไม่ได้ประกอบวงจรอิเล็กทรอนิกส์อะไรเพิ่มเติมครับ.

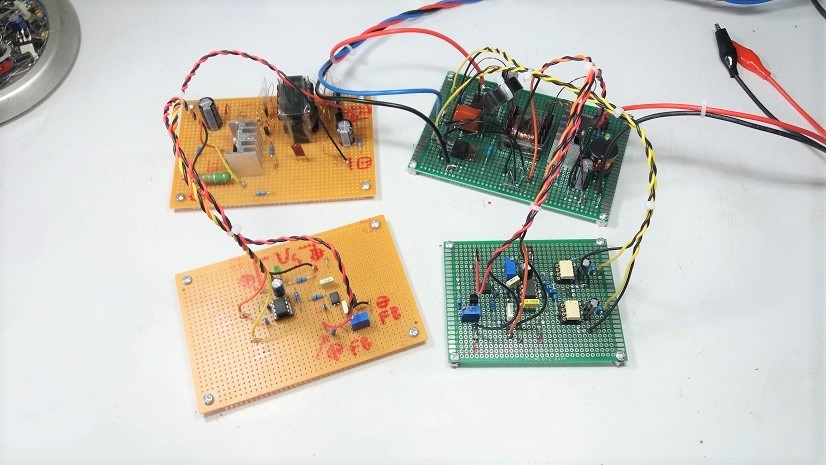

รูปที่ 1 เตรียมบอร์ดทดลองที่ใช้ในการยึดและวัดขนาดสำหรับตัดแผ่นฐานรับอะคิลิคใสทั้ง 2 ชิ้น

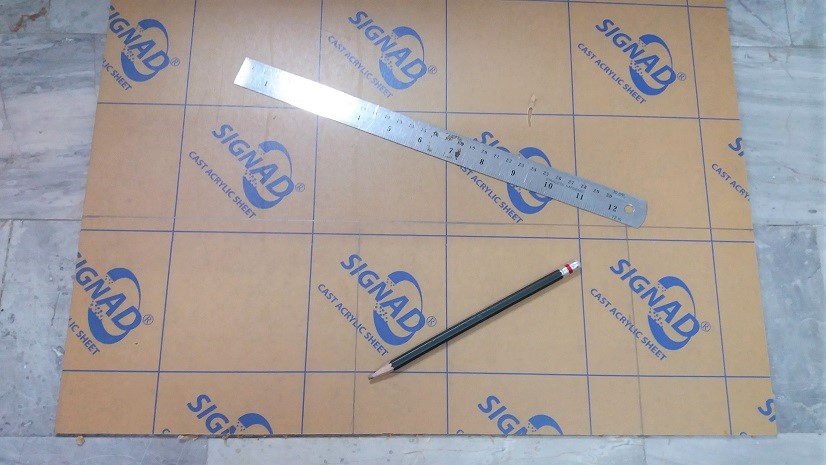

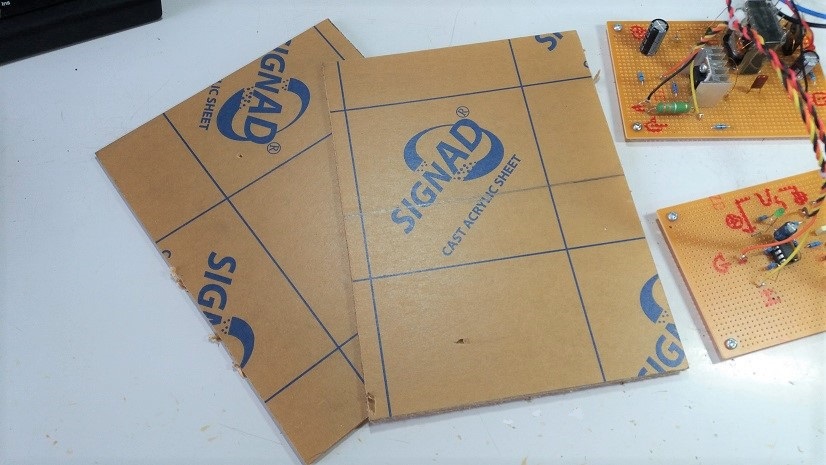

รูปที่ 2 แสดงการเตรียมแผ่นอะคิลิคใสหนา 3mm ที่จะมาใช้ทำแผนฐานรับ โดยเราจะวัดขนาดคร่าวๆให้ใหญ่กว่าแผ่นบอร์ดทดลองและตัดขนาดตามนั้น
รูปที่ 3 ลักษณะของการตัดโดยประมาณ โดยฐานรับที่ทำนี้จะมี 2 ชิ้นสำหรับ 2 โครงงาน

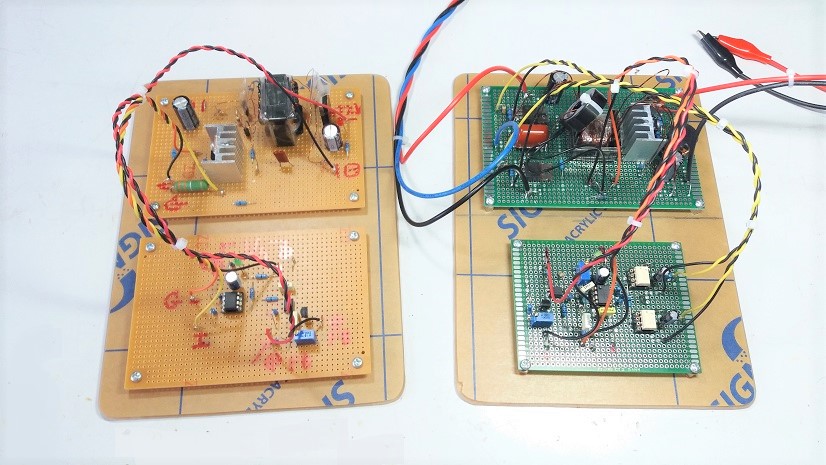

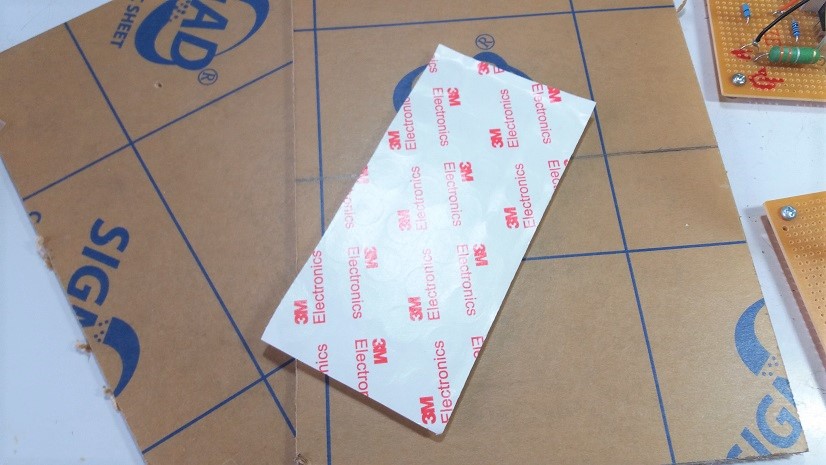

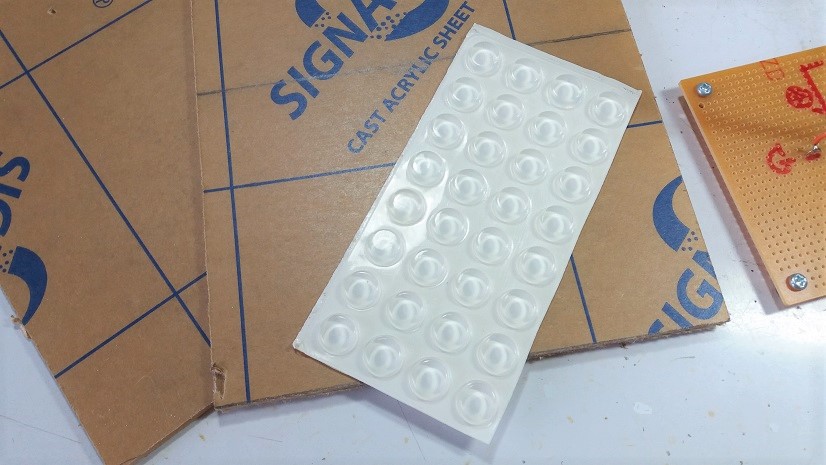

รูปที่ 4 และรูปที่ 5 เป็นการใช้ยางกันกระแทกขนาด 12mm หนา 4 mm สำหรับรองฐานด้านล่าง และเราสามารถหาซื้อได้ตามร้านค้าออนไลน์ทั่วไป โดยใช้คำค้น ปุ่มซิลิโคนกันกระแทกหรือปุ่มกันกระแทก
รูปที่ 6 แสดงลักษณะการวางเลเอาต์ (Layout) ให้กับบอร์ดทดลอง เพื่อทำการมาร์คตำแหน่งรูเจาะให้กับบอร์ด

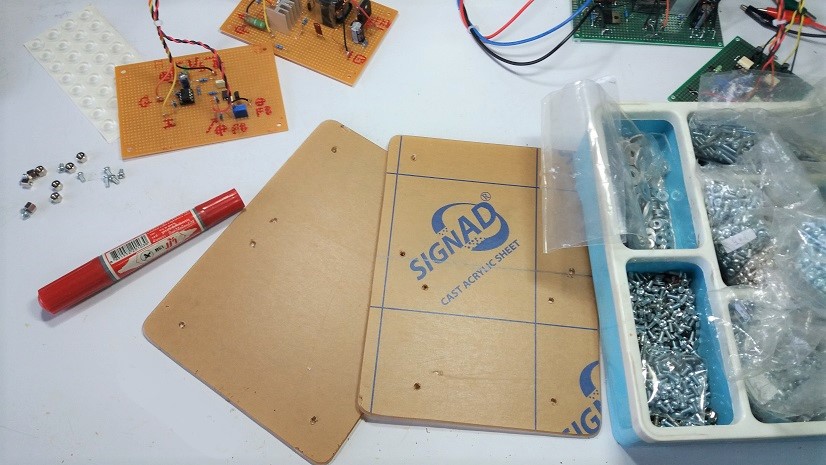

สำหรับรูปที่ 7 เมื่อเจาะรูยึดให้กับบอร์ดทดลองเสร็จแล้ว เราจะเตรียมขนาดน็อตสำหรับยึดบอร์ดและแผ่นอะคิลิคใสเข้าด้วยกัน

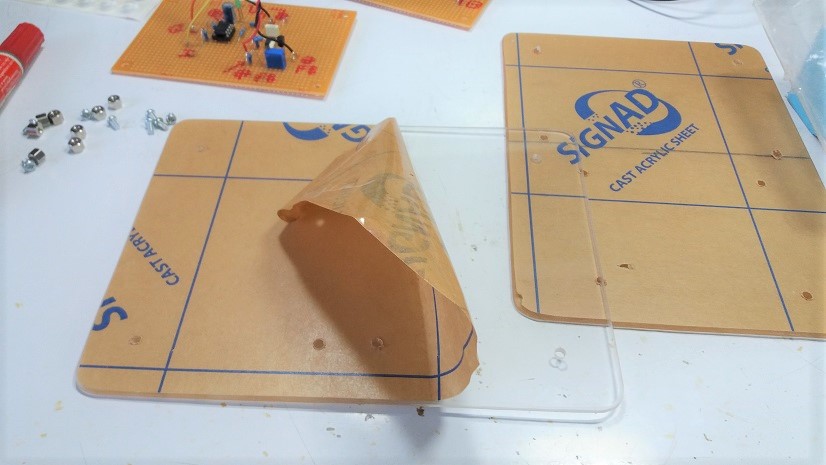

รูปที่ 8 ให้เราลอกกระดาษด้านหน้าของแผ่นอะคิลิคใสออก เพื่อเตรียมสำหรับยึดบอร์ด

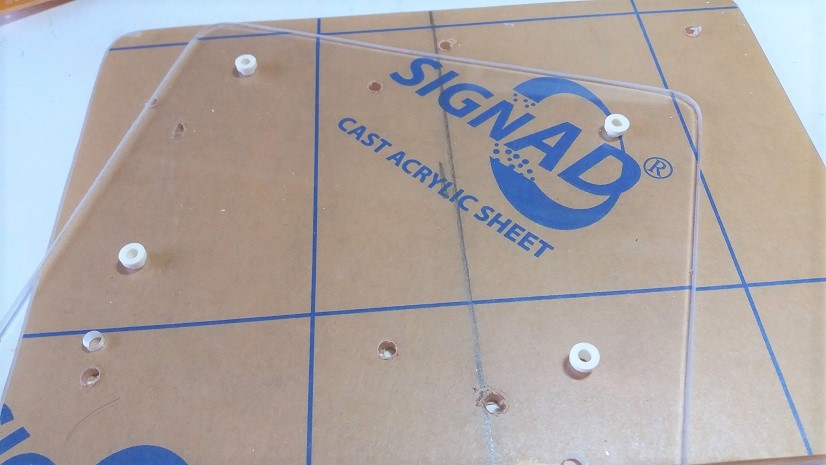

รูปที่ 9 ใช้พลาสติกรองน็อตทรานซิสเตอร์เป็นเสา โดยจะมีระยะสูงขึ้นมาเล็กน้อยเพื่อให้ตัวบอร์ดไม่ติดกับแผ่นอะคิลิคใสมากเกินไป

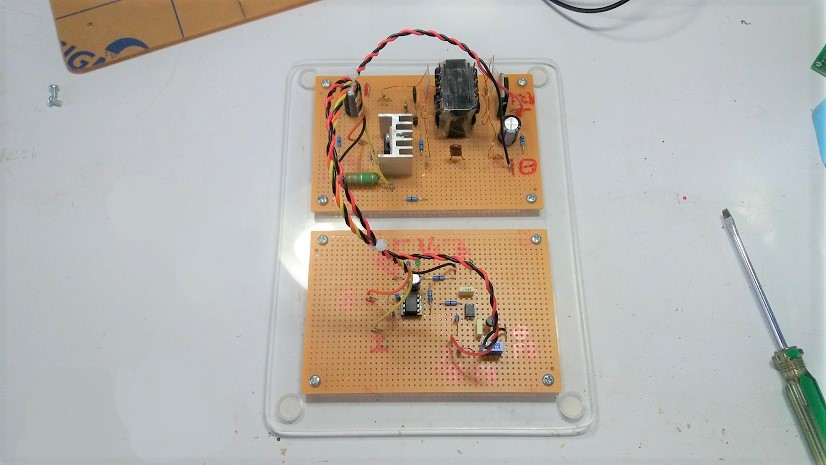

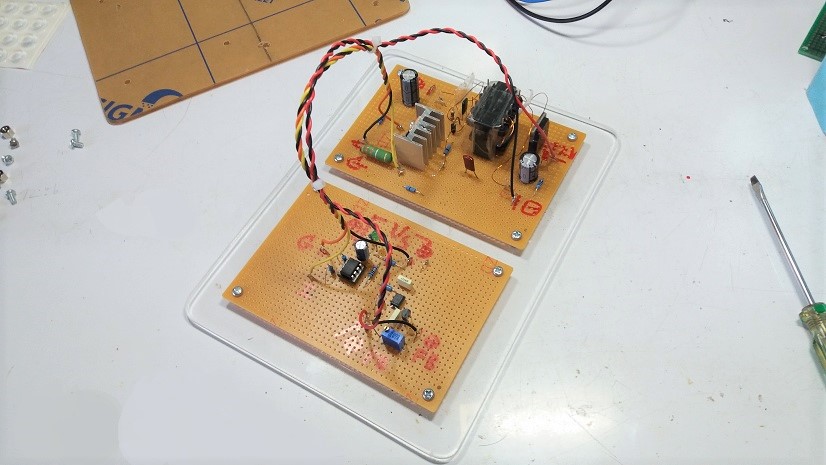

รูปที่ 10 และรูปที่ 11 เป็นลักษณะการยึดบอร์ดทดลองเข้ากับแผ่นอะคิลิคใสทั้ง 2 บอร์ด โดยปรับระยะการวางบอดให้อยู่ในระยะที่เหมาะสม

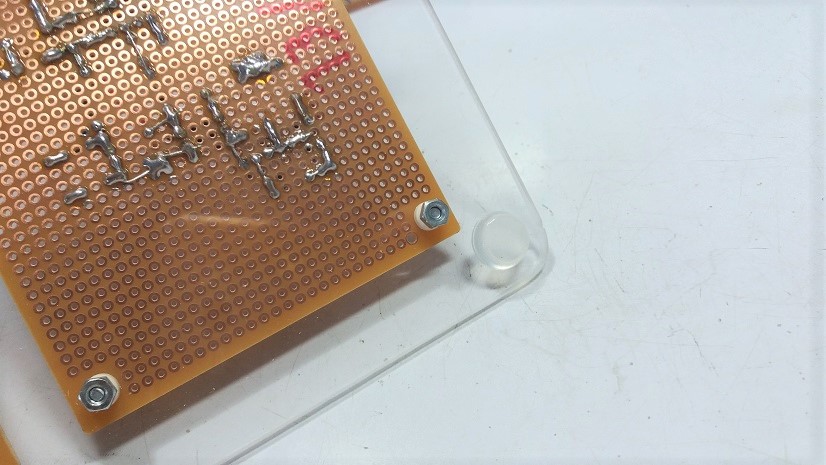

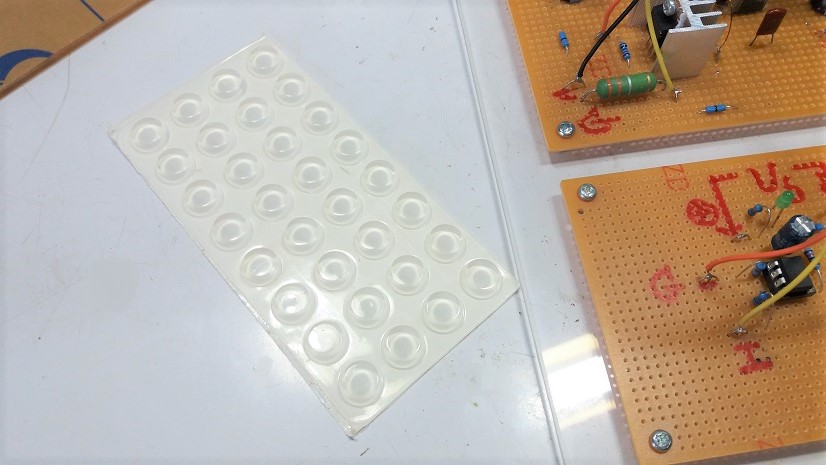

รูปที่ 12 และ 13 จากนั้นให้เราเตรียมยางกันกระแทกในการติดแผ่นฐานรับ และลักษณะการติดด้านล่างซึ่งยางกันกระแทกนี้จะมากาวติดมาด้วยกัน เราสามารถเกาะมาติดที่ฐานรับได้ทันที

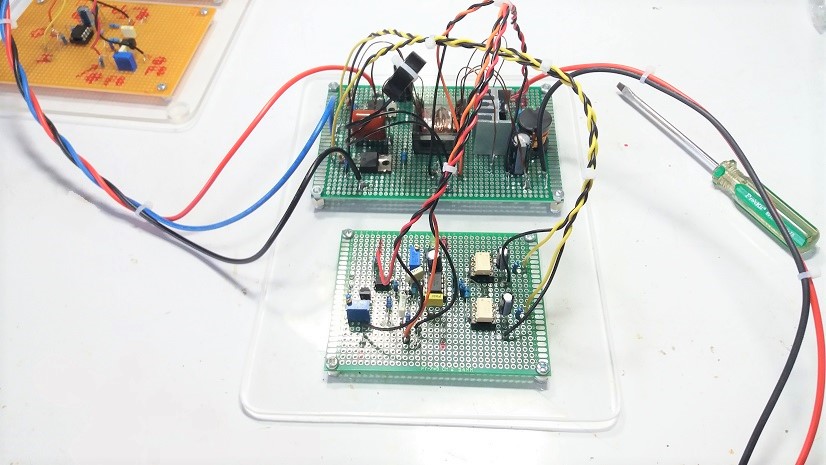

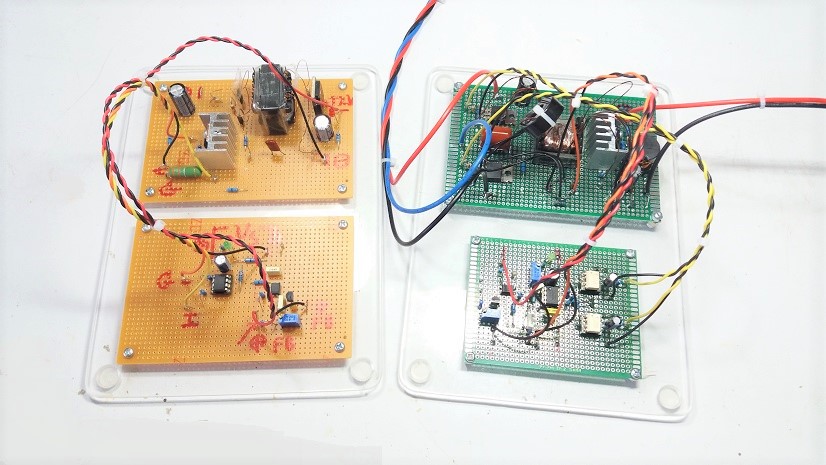

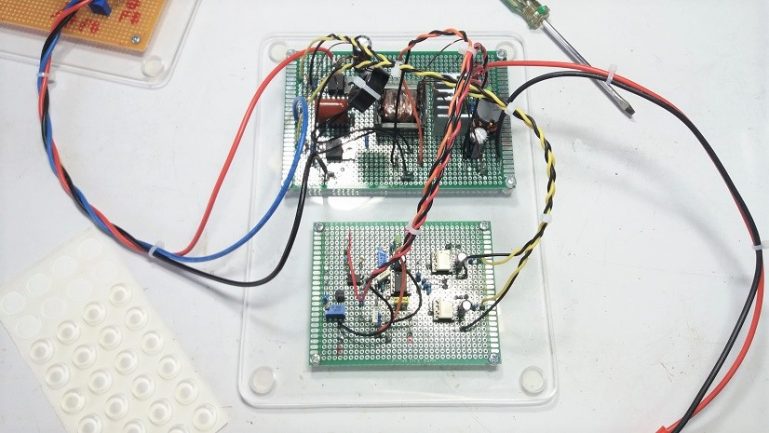

รูปที่ 14 และ 15 ลักษณะการยึดบอร์ดบนแผ่นฐานรับบอร์ดทดลองเสร็จเรียบร้อยแล้ว
สำหรับโครงงานนี้เป็นการทำชิ้นงานให้กับบอร์ดที่เราทดลองไว้ทั้ง 2 โครงงานก่อนหน้า เพื่อให้สามารถจัดวางบอร์ดได้เรียบร้อยอีกแบบหนึ่ง ซึ่งเดิมจะเป็นชิ้นส่วนแยกกัน ทั้งนี้ในบางครั้งเมื่อเราต้องการนำกลับมาทดลองเพิ่มเติมหรือการนำไปประยุกต์ใช้งานอิ่นๆ ก็สามารถทำได้ง่ายและสะดวกยิ่งขึ้นครับ.
